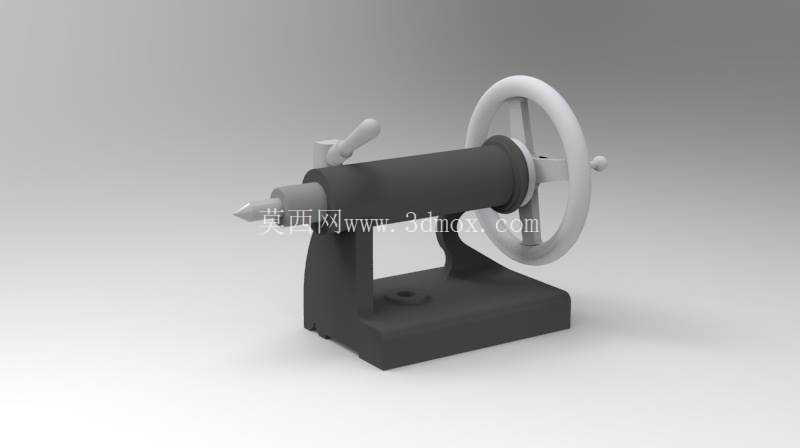

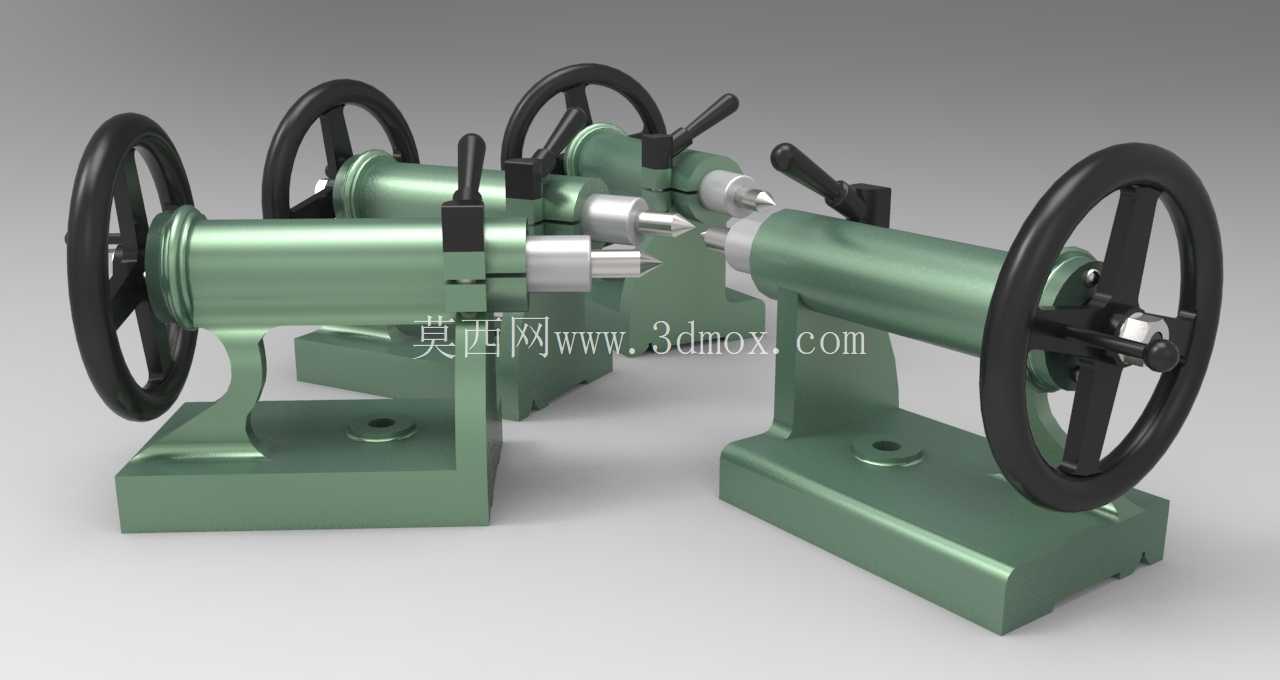

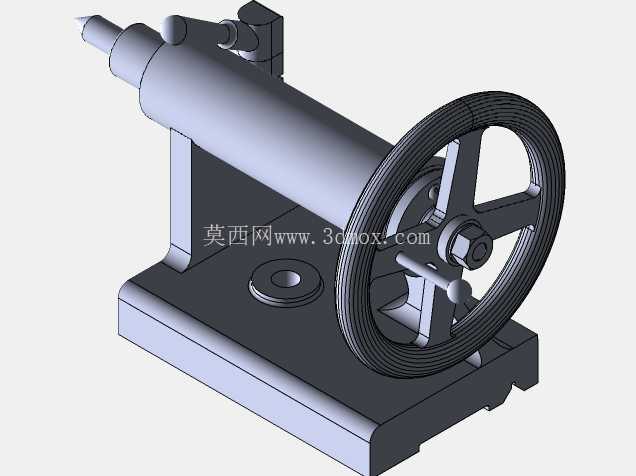

车床尾座组件结构设计三维数模

在普通卧式车床、小型数控车床的加工场景中，尾座组件是承担长轴类零件顶紧、钻孔铰孔等工序支撑的核心功能部件，其结构合理性直接影响加工过程的工件刚性与加工精度。这套尾座组件的设计完全贴合常规中小型车床的安装布局，底座采用带加强筋的一体式铸铁结构形态，底部安装面预留了与床身导轨配合的定位滑槽边界，安装时可沿床身导轨轴向滑动调整位置，适配不同长度工件的装夹需求，锁紧机构的布置位置充分考虑了操作便利性，操作人员在工件装夹位即可快速完成尾座的位置固定，无需额外俯身操作床身侧方的锁紧手柄。

尾座的核心功能部分围绕套筒伸缩机构展开，设计中套筒的移动行程匹配常规中小型车床的尾座顶紧行程范围，前端锥孔采用标准莫氏锥度规格，可直接适配标准顶尖、钻头、铰刀等常用工装，无需额外转换套即可完成装夹，减少工装适配的累积误差。手轮部分的直径设计充分考虑了操作力矩需求，转动手轮时通过内部丝杆副带动套筒平稳伸缩，手轮旁设置的套筒锁紧手柄可在套筒调整到目标位置后快速锁止，避免加工过程中套筒出现窜动影响加工精度，锁紧机构的夹紧力经过结构校核，足以承受常规车削、钻削工序的轴向切削力，不会出现打滑移位的问题。

从结构设计思路来看，这套尾座组件完全遵循机械加工设备的可靠性优先原则，所有运动副的配合间隙都预留了合理的调整空间，后期维护时可通过调整镶条、锁紧螺母等结构补偿磨损带来的间隙，延长部件的整体使用寿命。整体外形轮廓没有多余的突出结构，避免加工过程中与刀架、卡盘等运动部件发生干涉，底座的重心位置经过优化，即使尾座伸出到最大行程位置，整体结构依然保持稳定，不会出现倾覆风险。

在实际生产应用中，这类尾座组件除了配套标准车床使用，也可经过小幅改装后适配专用外圆磨床、小型回转体加工专机的工件支撑工位，其安装接口的尺寸设计兼容多数常规中小型机床的床身导轨规格，改装时仅需调整底部安装压板的尺寸即可完成适配，无需对主体结构进行改动。套筒的移动丝杆采用梯形螺纹设计，具备良好的自锁性能，即使在承受轴向载荷的情况下也不会出现自行回缩的问题，配合手轮端的阻尼结构，操作人员可以精准控制套筒的伸出量，在进行深孔钻削工序时能够精准控制进给深度，满足高精度孔加工的位置精度要求。

尾座的顶尖部分采用活动顶尖的适配结构，可根据加工需求更换固定顶尖或回转顶尖，针对不同材质、不同转速的加工场景灵活切换，当进行高转速切削时换装回转顶尖可减少顶尖与工件中心孔的摩擦发热，避免工件热变形影响加工精度；当进行重载低速切削时换装固定顶尖可获得更高的支撑刚性，承受更大的切削载荷。整个组件的装配关系完全按照实际生产的装配工艺设计，所有零件的拆装顺序合理，日常维护时无需拆解主体结构即可完成润滑、易损件更换等操作，大幅降低设备的后期维护成本。
