M8六角头螺栓螺母组合紧固件结构设计

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这套M8规格的六角头螺栓配螺母组合，覆盖了从普通民用设备到工业机械的多数轻载、中载连接需求，小到家电外壳装配、工装夹具定位，大到自动化设备机架拼接、输送线支架固定，都能见到这类标准紧固件的身影。不同于定制化的异形连接件，这类标准紧固件的设计核心是兼顾通用互换性与连接可靠性，建模过程中首先要匹配公制螺纹的基本牙型参数，M8对应的公称直径8mm，粗牙螺距1.25mm，螺纹牙型角严格遵循60度公制螺纹标准，保证同规格的螺栓、螺母可以任意互换配合，不需要额外修配就能实现顺畅旋合。

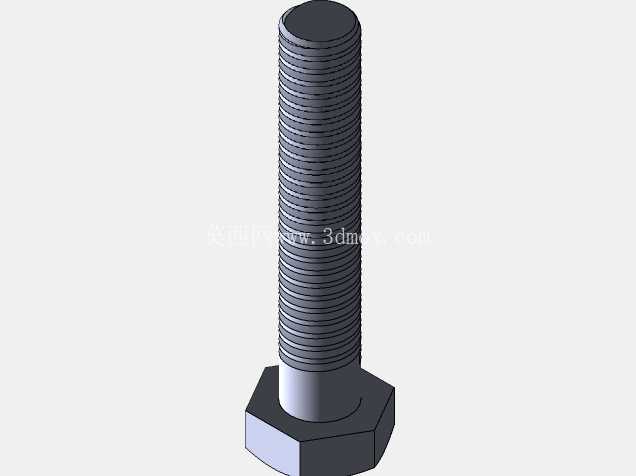

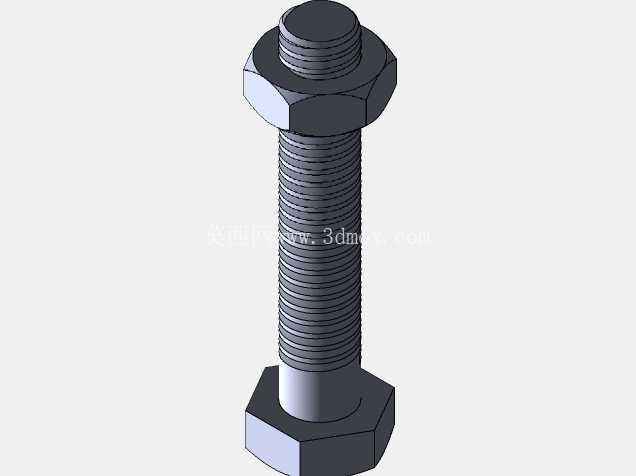

　　从结构设计来看，螺栓头部采用正六角形结构，这种结构的设计初衷是适配普通开口扳手、套筒扳手的施力角度，六个受力面均匀分布，装配时扳手每次只需要转动60度即可换位，即使在操作空间狭窄的设备内部，也能完成拧紧作业，不会因为空间不足导致扳手无法卡合。螺栓杆部的螺纹段长度设计预留了足够的调节余量，搭配同规格六角螺母使用时，可以根据被连接件的总厚度灵活调整旋合长度，当被连接件总厚度在螺纹有效行程范围内时，不需要额外加装垫片也能实现可靠压紧，当然如果遇到有防松需求的振动工况，也可以搭配弹簧垫圈、平垫圈组合使用，这时候螺栓的螺纹长度也预留了足够的余量容纳垫圈厚度。

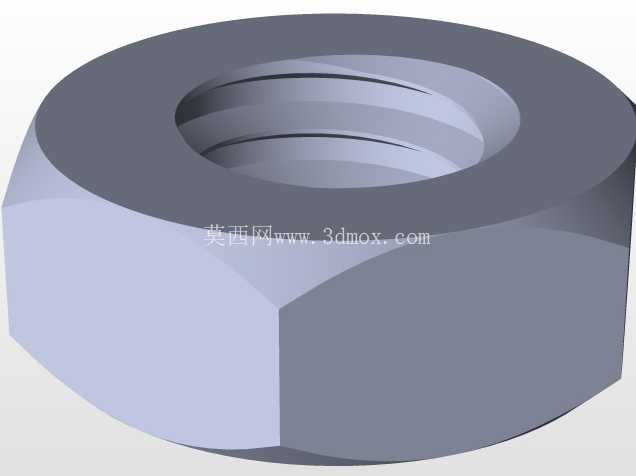

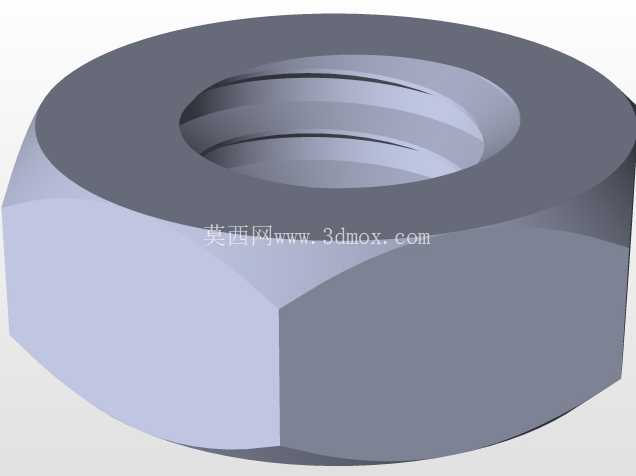

　　建模时需要注意螺纹收尾部分的退刀结构，实际加工中螺纹不可能一直延伸到螺栓头部的支撑面位置，所以在螺纹段与光杆段、螺纹段与头部支撑面的衔接位置，都做了合理的退刀槽结构，既符合实际机加工的工艺要求，也避免了螺母旋合到根部时出现卡滞、无法贴合支撑面的问题。螺栓头部与螺母的支撑面都做了平整化处理，装配时支撑面与被连接件表面完全贴合，不会出现局部应力集中导致的连接件压痕或者预紧力不均的问题，六角头部的对边尺寸、对角尺寸都严格遵循通用标准，保证市面上常规的M8规格扳手都能直接适配，不需要定制专用工具。从安装边界来看，这套M8紧固件适配的被连接件通孔直径推荐为8.5~9mm，装配时螺栓穿过通孔后露出螺母的螺纹长度建议保留2~3个螺距，既保证足够的螺纹啮合强度，也不会因为露出过长的螺纹段干涉周边其他零部件的安装。在实际设备选型中，M8规格的紧固件通常用于承受剪切载荷与轴向预紧力的连接位置，比如铝型材机架的角码连接、钣金护罩的拼装、小型电机的安装固定等场景，其六角结构的受力特性比圆头、沉头类螺栓更适合需要较大预紧力的装配场景，拧紧过程中扳手不容易打滑，能够提供更稳定的预紧力矩。

　　建模过程中还原了螺纹的真实牙型结构，而不是采用贴图示意的简化方式，在做装配干涉检查、运动仿真时，可以真实模拟螺纹旋合的过程，也能直观检查螺纹啮合长度是否足够、螺母旋合到极限位置时是否会与周边零件发生干涉，对于做整机装配设计的工程师来说，这种真实结构的标准件模型可以直接调入装配体使用，不需要再自行建模调整，能够大幅提升结构设计的效率。另外，螺栓与螺母的棱角位置都做了微小的倒角处理，既符合实际冷镦、机加工的工艺特征，也避免了尖锐棱角在装配过程中划伤操作人员、刮破线缆保护层的问题，这些细节结构虽然不影响核心的连接功能，但却是实际生产装配中必须考虑的工艺细节，也是区分真实工业模型与简化示意模型的关键。
