手动螺旋锁紧C型夹持工装结构设计

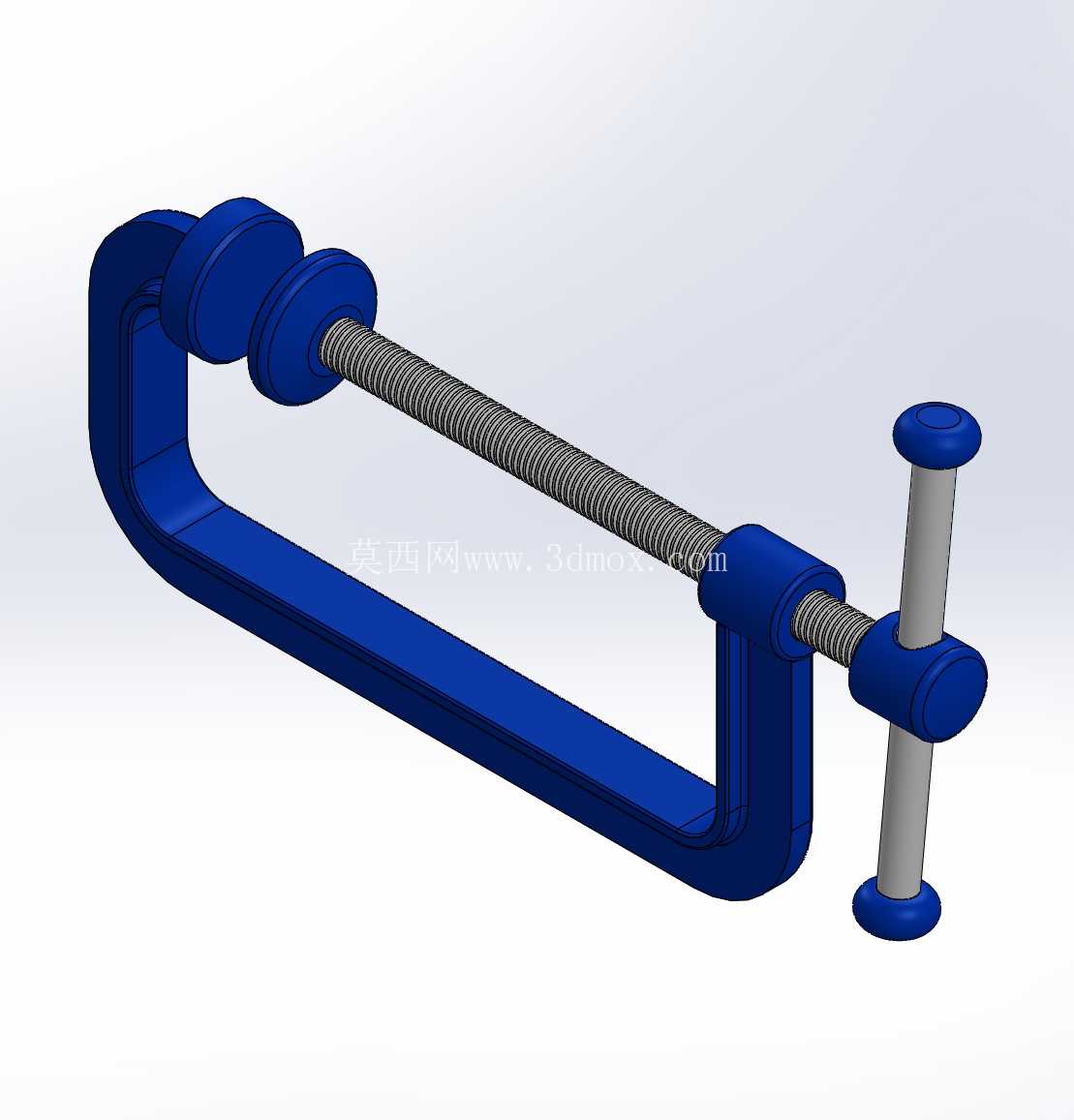

　　在日常机加工、装配维修、木工粘接、钣金组对的作业场景里，这类C型夹持工具是工位上出镜率极高的辅助工装，不管是小批量零件的钻孔定位、焊接时的拼缝贴合，还是胶接工序里的持续施压固化，它都能靠简单可靠的结构完成稳定夹持，不需要复杂的动力源，纯手动操作就能适配多数零散作业的夹紧需求。从结构设计逻辑来看，这款C型夹采用整体式C形铸钢框架作为受力主体，框架的开口跨度决定了最大可夹持工件的宽度，框架的喉深则决定了可夹持工件从边缘到内部的深入距离，设计时框架截面做了等强度过渡，在夹紧受力时，C形开口的弹性变形量控制在合理区间，不会因为长期受力出现开口扩张、夹持力衰减的问题，框架的两个夹持端面做了平行度公差约束，保证夹紧时两个端面和工件表面完全贴合，不会出现点接触压伤工件或者夹持打滑的情况。

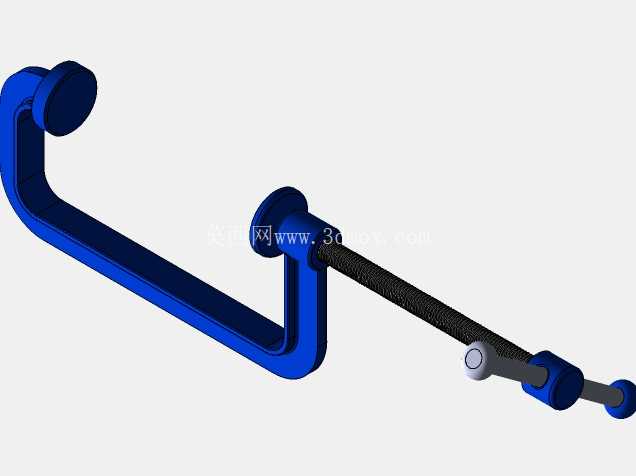

　　核心的施力结构采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的施力逻辑，旋转螺杆时的轴向进给平稳，不会出现卡滞，而且螺纹副具备自锁特性，当夹紧力达到作业需求后停止旋转螺杆，夹持力不会因为工件的微小形变或者作业振动出现松脱，不需要额外增加锁止结构就能保持持续的夹紧状态。螺杆末端的压头做了活动铰接设计，夹紧过程中压头可以随工件表面的角度微小偏转，即使工件夹持面存在轻微的平面度误差，也能保证压头和工件表面完全贴合，避免局部应力集中压伤软质工件表面，同时铰接结构也能减少螺杆旋转时和工件表面的滑动摩擦，旋转操作更省力。

　　尾部的加力杆采用穿杆式设计，不需要额外配套扳手，直接穿入螺杆末端的通孔就能旋转施力，力臂长度经过匹配设计，普通操作人员手动旋转就能达到常规作业需要的夹紧力，遇到大夹紧力需求时也可以通过套管加力延长力臂，获得更大的夹持力矩，加力杆和螺杆采用间隙配合，闲置时可以将加力杆推到和螺杆平行的位置，减少整体收纳占用的空间。在实际使用的边界条件上，这类C型夹的夹持行程覆盖从框架闭合到最大开口的全范围，不需要额外调整垫块就能适配不同厚度的工件，不管是薄钣金件的拼接，还是较厚型材的固定，都能通过螺杆的进给直接调整到合适的夹持位置。框架表面做了喷塑处理，在车间多油污、多切削液的环境里能起到基础的防锈作用，日常维护只需要定期在螺纹副上涂抹少量润滑脂，就能保证长期操作顺畅，不会出现螺纹锈蚀卡滞的问题。和快速夹具相比，这类螺旋C型夹的夹紧力调节范围更宽，操作人员可以根据工件的材质特性灵活控制夹紧力度，夹持有色金属、塑料等软质工件时可以适当减小夹紧力避免工件变形，夹持钢材焊接、厚重木料粘接时可以加大夹紧力保证拼缝严密。

　　在工装配套场景里，这类C型夹也常作为辅助固定件配合钻床、台钳使用，当台钳的夹持行程不足或者工件形状特殊无法用台钳装夹时，可以用C型夹将工件直接压紧在钻床工作台或者辅助靠模上，完成钻孔、攻丝、打磨等工序的固定，不需要制作专用的复杂工装，能大幅降低零散加工的工装准备成本。设计时需要重点校核C形框架的弯曲强度和螺纹副的接触强度，保证在额定夹紧力下框架不会出现塑性变形，螺纹不会出现滑牙失效，同时两个夹持端面的硬度要做适当处理，避免长期夹持硬质工件出现端面凹陷，影响夹持精度。整体结构没有易损的复杂零件，所有部件都可以单独拆解更换，长期使用后如果螺纹出现磨损或者压头出现损坏，只需要更换对应零件就能继续使用，使用寿命远高于普通的冲压式快速夹具，适合在多工种的生产车间、维修站点、木工工坊等场景作为常备工装配置。
