在轻工输送、小型自动化生产线、食品包装设备这类对输入输出轴空间交错布置有要求的传动场景里,蜗杆蜗轮结构的减速装置一直是选型时绕不开的选项。这套单级蜗杆减速结构的设计,核心是利用蜗杆与蜗轮的空间交错轴啮合特性,在单级传动下实现较大的减速比,相比圆柱齿轮多级减速结构,能在更小的安装空间内完成动力的降速增扭,同时啮合过程中多齿同时接触,传动平稳性更好,运行时的冲击和噪声远低于同减速比的直齿轮传动结构。

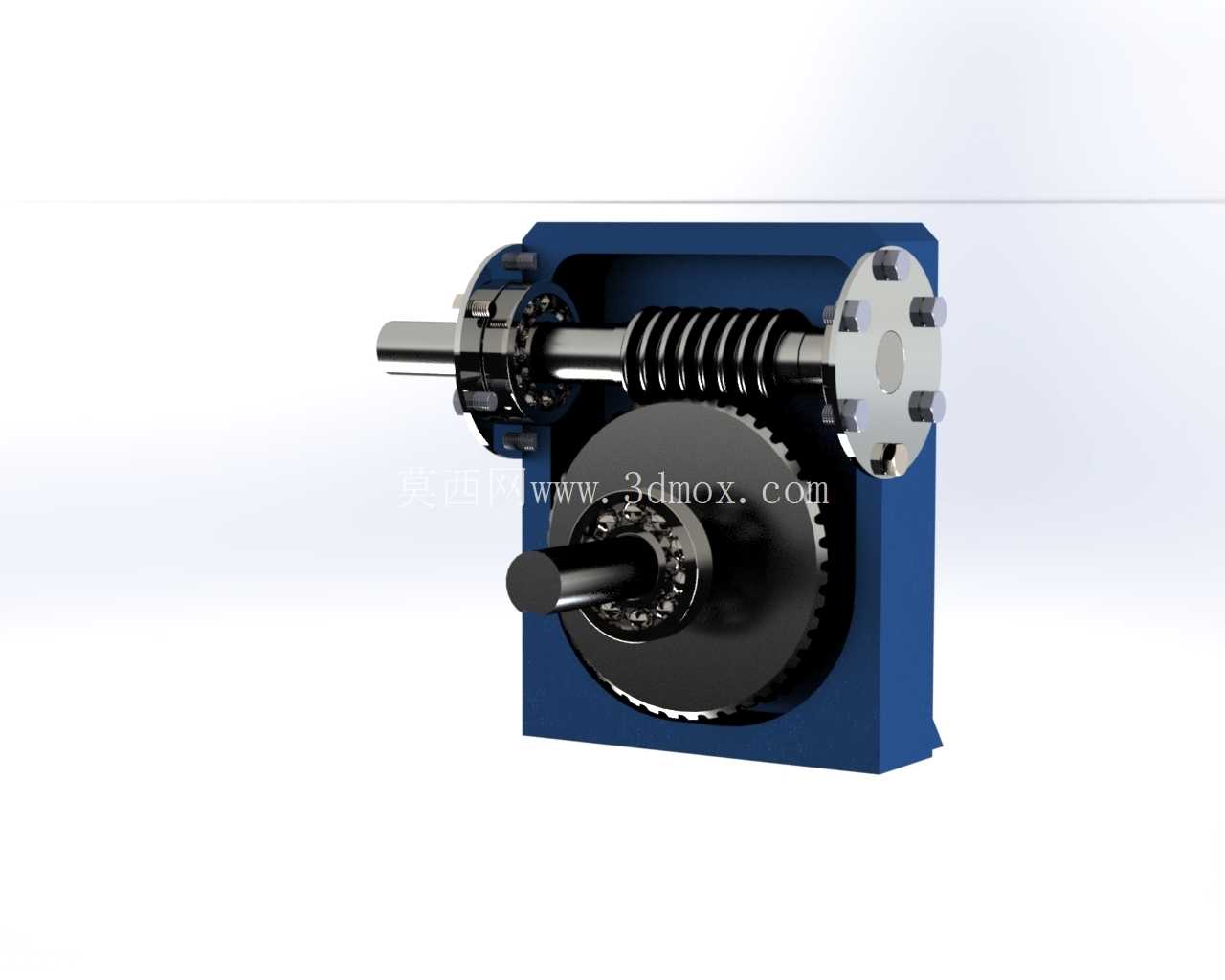

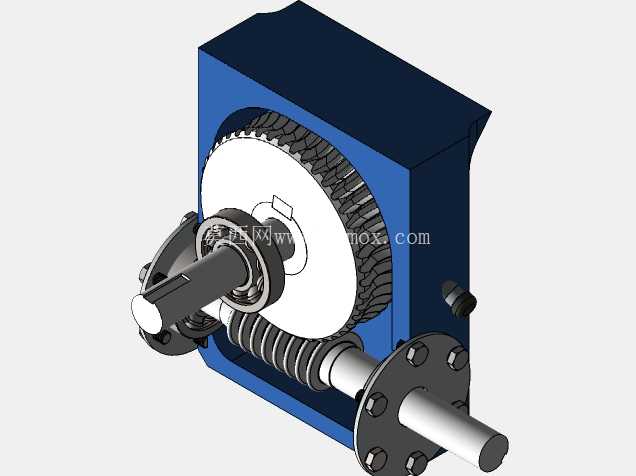

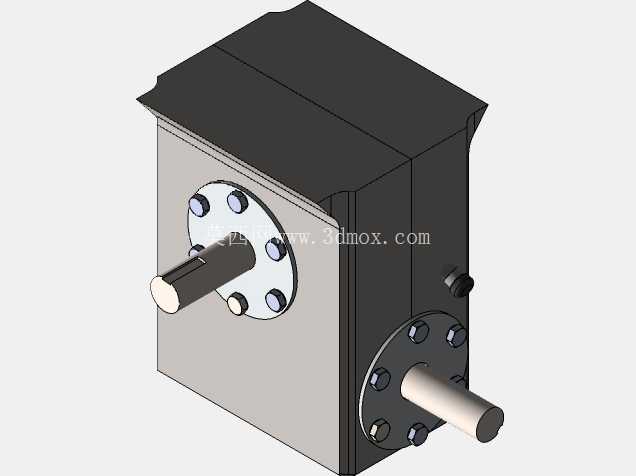

从结构设计逻辑来看,这套装置采用下置式蜗杆布局,蜗杆轴作为输入轴端,两端通过深沟球轴承支撑在箱体的镗孔内,轴承外侧设置有端盖与密封件,既可以约束蜗杆轴的轴向窜动,也能避免箱体内润滑脂泄漏,同时阻挡外部粉尘进入啮合腔。蜗轮与输出轴采用键连接实现周向固定,输出轴同样通过轴承支撑在箱体两侧,轴端预留有标准的连接法兰与键槽,方便和负载端的联轴器、链轮或者带轮直接对接。箱体采用一体式铸造成型的蓝色壳体,安装底座带有两个对称的固定通孔,安装时可以通过螺栓直接固定在设备的安装机架上,不需要额外设计转接支架,能有效减少现场安装的调整工作量。
实际应用中,这类单级蜗杆减速结构常被用在低速大扭矩的输出场景,比如小型输送线的驱动端、包装机械的送膜机构、自动化仓储的小型顶升装置,输入端可以直接连接伺服电机或者普通异步电机,通过蜗杆带动蜗轮转动,把电机的高转速低扭矩输出转化为低转速大扭矩的动力输出。设计时需要注意安装边界的尺寸匹配:输入轴与输出轴呈90度空间交错,输入轴的轴伸长度、轴径公差需要和所选电机的输出轴匹配,输出轴的中心高要和负载端的传动部件中心高对齐,避免出现轴系不同心导致的轴承过早磨损、啮合异响等问题。箱体的安装孔距、底座厚度也需要和设备安装面的预留空间匹配,确保安装后箱体不会和周边的管线、结构件产生干涉。
从啮合特性来看,蜗杆采用渐开线齿形设计,和蜗轮的齿面形成线接触,啮合时的重合度大,传动过程中齿面的受力更均匀,能承受一定的短时过载冲击。不过设计时也需要考虑润滑的问题,因为蜗杆蜗轮啮合时齿面存在相对滑动,转速较高时容易出现齿面磨损,所以箱体内需要填充适配的润滑脂,同时在箱体上预留注油孔与排油孔,方便后期维护时更换润滑介质。另外,这类蜗杆传动具备一定的自锁特性,当蜗杆的导程角小于啮合轮齿的当量摩擦角时,只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这个特性在一些需要防止负载倒转的场景,比如小型提升机构、倾斜输送设备上非常实用,可以省去额外的制动装置,简化整体设备的结构。
建模过程中对各个配合面的公差做了对应设置,轴承与轴、轴承与箱体镗孔的配合采用基孔制过渡配合,保证装配后轴承不会出现外圈滑动、内圈跟转的问题;蜗杆与蜗轮的中心距严格按照啮合参数设定,避免中心距偏差导致的齿侧间隙过大或者啮合卡滞;轴上的键槽尺寸采用标准平键规格,方便后期加工时选用标准刀具,也方便采购标准键件进行装配。输出轴端的法兰连接孔采用均匀分布的通孔设计,适配标准的联轴器安装尺寸,不需要额外加工转接法兰就能和常用的传动部件对接。整体结构没有多余的复杂零件,拆解后主要由箱体、蜗杆轴、蜗轮、输出轴、轴承、端盖、密封件几部分组成,零件数量少,装配流程简单,后期维护时只需要拆开侧端盖就能检查内部啮合情况,更换磨损的轴承或者密封件,维护成本相对较低。
在设备选型匹配时,需要根据负载的实际转速、扭矩需求来确认这套减速结构的参数是否适配,输入转速不能超过蜗杆轴的额定最高转速,否则会加剧齿面磨损,降低使用寿命;输出端的额定扭矩要大于负载实际工作扭矩的1.2到1.5倍,预留足够的安全余量,避免出现过载打齿的情况。安装时要保证输入轴和电机轴的同轴度,输出轴和负载轴的同轴度误差控制在允许范围内,连接时不要用锤子直接敲击轴端,避免损伤轴承和内部的啮合齿面。日常运行中要定期检查密封件是否有泄漏,箱体内的润滑脂是否变质,及时补充或者更换润滑介质,就能保证这套减速结构长期稳定运行。
