SA37型20mm直径轴电机齿轮箱结构

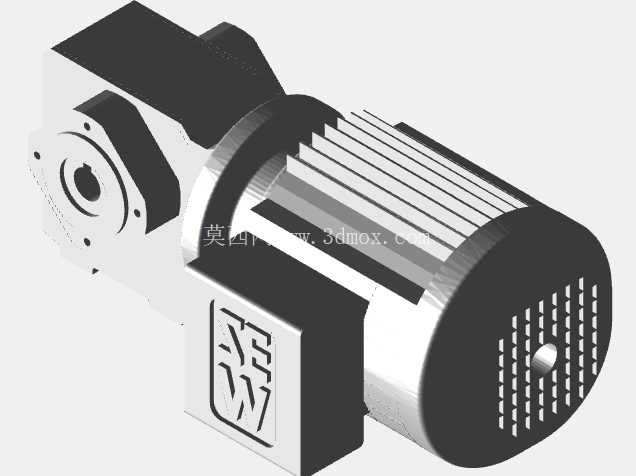

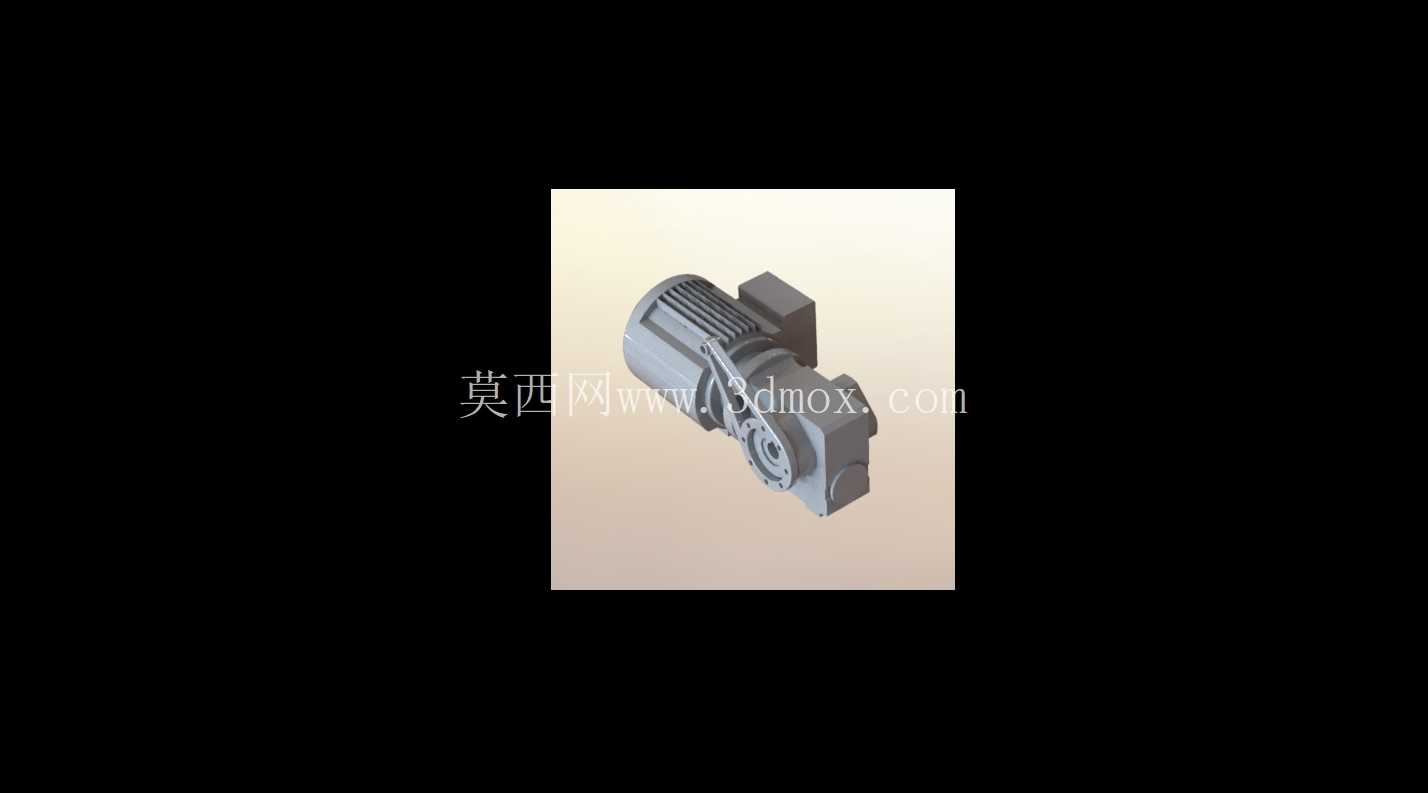

在轻工输送、小型自动化生产线、包装辅机这类对安装空间有严格限制的传动场景里，小规格斜齿轮-蜗轮减速单元一直是选型的高频选项，这次拆解建模的SA37规格齿轮箱，匹配20mm直径输出轴，核心是解决小功率电机高转速低扭矩输出和作业端低转速大扭矩需求的匹配矛盾。从实际安装边界来看，这类齿轮箱采用法兰式直连电机的结构，不需要额外加装联轴器，电机输出轴直接插入齿轮箱高速端的输入孔，通过键连接传递扭矩，整个传动单元的轴向尺寸比分体式电机加联轴器加减速机的组合缩短近40%，很适合用在设备侧边安装空间局促、不能预留过长传动悬伸的工位，比如小型皮带线的端部驱动、自动拧盖设备的主轴传动、轻型提升机构的动力端。

建模过程中首先还原的是内部的传动逻辑：高速端和电机直连的是斜齿轮副，斜齿轮的重合度比直齿轮高15%左右，运转时的啮合冲击更小，能有效降低小功率电机启停时的传动噪音，斜齿轮输出端衔接蜗轮蜗杆副，蜗轮副本身具备反向自锁特性，当设备停机时，输出轴端的负载不会反向拖动电机转动，这一点在倾斜输送、垂直轻载提升的场景里非常关键，能省去额外加装制动器的成本，也避免了负载下滑带来的安全隐患。输出轴采用20mm直径的实心轴设计，轴端预留标准键槽，可直接匹配链轮、同步带轮或者联轴器，轴伸长度按照通用安装规范设计，不需要额外加工就能适配市面上绝大多数同规格的传动连接件，安装法兰的孔位采用跨线对称布置，不管是水平安装、垂直向上安装还是垂直向下安装，都能通过法兰孔直接固定在设备的安装板上，不需要额外制作转接支架。

从结构设计的细节来看，齿轮箱的壳体采用分体式剖分结构，合箱面经过精加工处理，装配时涂覆密封胶就能满足IP54级别的防护要求，能适应车间内有少量粉尘、偶尔溅水的工作环境。壳体上预留的油位观察孔和注油、放油孔位置都经过布局优化，不管齿轮箱采用哪种安装姿态，都能方便地观察润滑油位、更换润滑油，不会出现注油口被遮挡、放油时润滑油流到安装面的问题。内部的轴承选型全部采用深沟球轴承，分别布置在输入轴、中间蜗轮轴、输出轴的支撑位置，能同时承受径向载荷和少量轴向载荷，匹配这类小规格减速单元的负载特性，轴承位的公差按照基孔制过渡配合设计，装配时不需要额外加热就能压装，后期维护更换轴承也很方便。

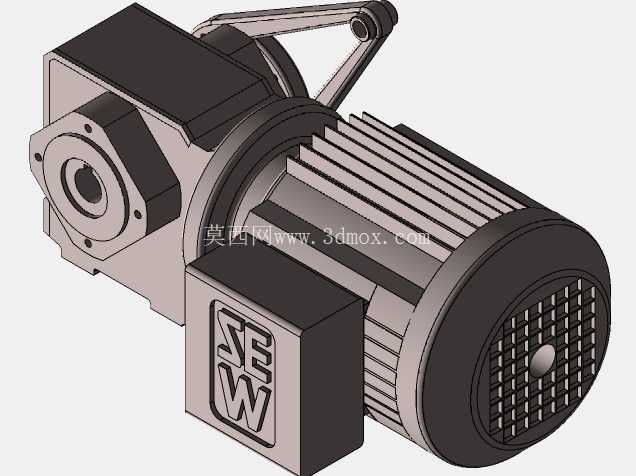

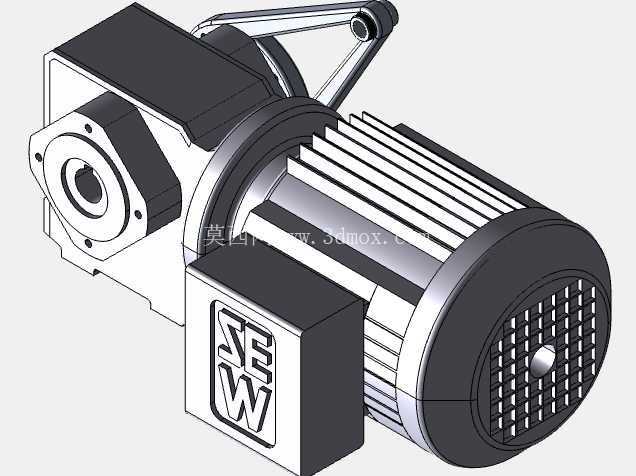

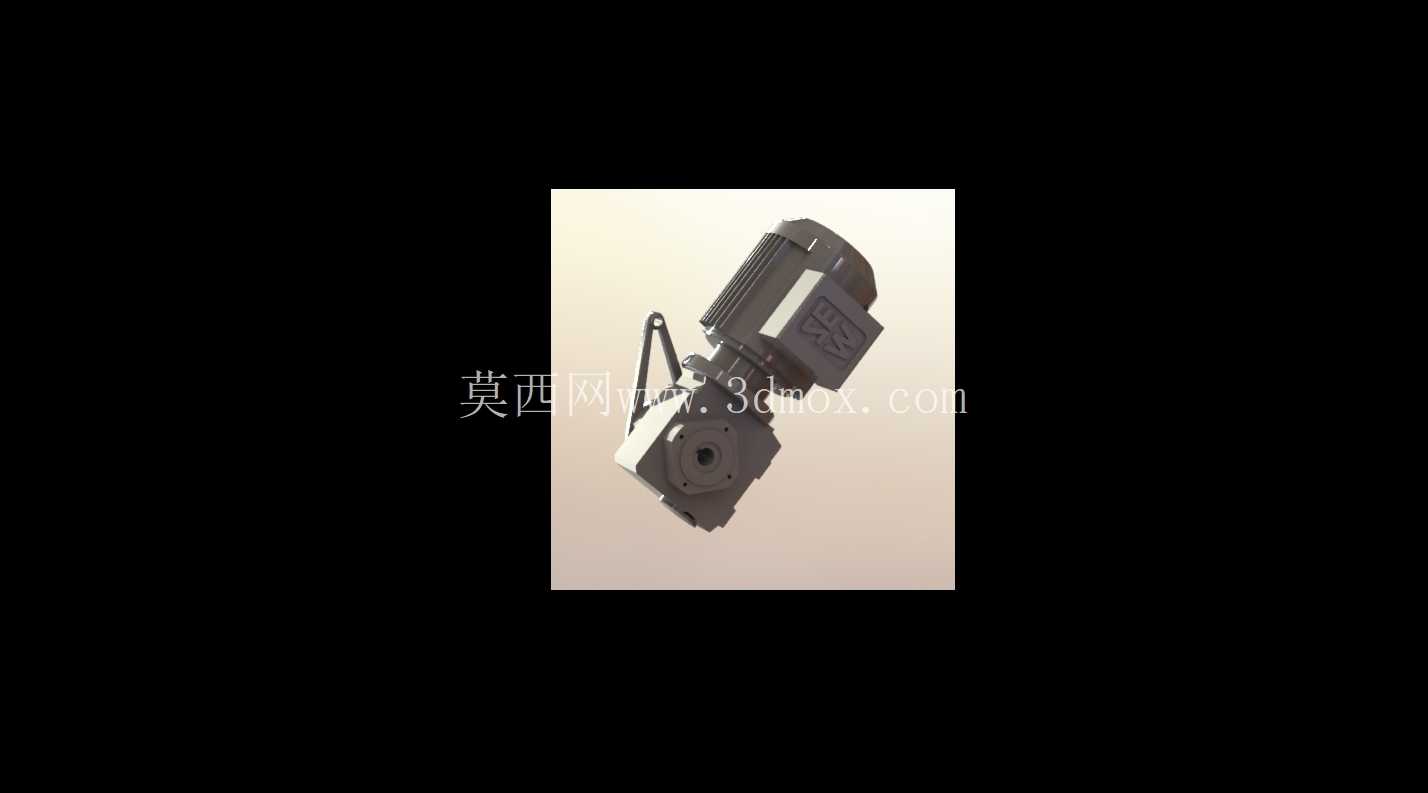

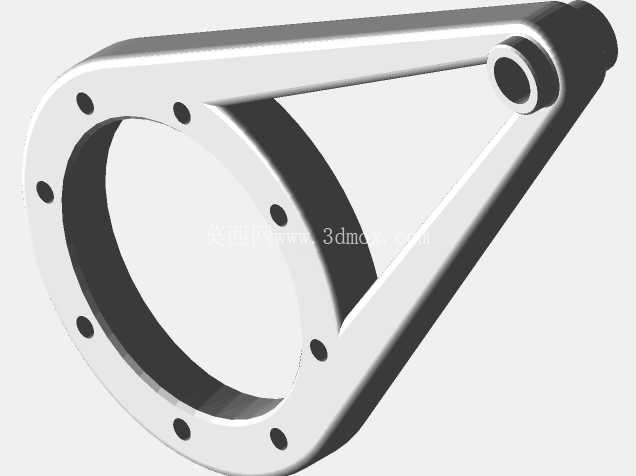

建模时特意还原了扭矩臂的安装位，当设备不方便用法兰直接固定齿轮箱的时候，可以通过箱体侧面预留的螺纹孔安装扭矩臂，扭矩臂另一端连接设备机架，用来抵消齿轮箱运转时产生的反扭矩，这种安装方式在悬挂式输送线的驱动端非常常用，不需要加工高精度的安装定位面，只要把扭矩臂的长度调整到合适尺寸，就能快速完成安装，降低现场安装的加工精度要求。整个齿轮箱的散热筋布置在壳体的外表面，沿着轴向均匀分布，在连续运转的工况下，能通过增加壳体和空气的接触面积把传动副啮合产生的热量及时散出去，避免箱体内润滑油温度过高导致粘度下降、润滑失效的问题，保证长时间连续工作时的传动效率稳定。

在做三维结构转换的时候，所有配合面的公差、倒角、退刀槽都按照实际加工工艺还原，比如输出轴的轴肩位置预留了轴承安装的定位台阶，台阶高度刚好顶住轴承内圈，不会出现轴承装配到位后还有窜动的问题；齿轮和轴的连接采用平键加轴用挡圈的固定方式，能承受正反转切换时的冲击载荷，不会出现齿轮和轴相对滑动的情况。箱体内腔的轮廓按照齿轮啮合的运动轨迹做了避空设计，既不会让齿轮转动时碰到壳体内壁，也不会让内腔体积过大导致润滑油加注量过多，减少运转时的齿轮搅油损失。这类小规格减速单元的设计核心从来不是追求极致的传动效率，而是在有限的体积内实现足够的减速比、可靠的扭矩传递，同时尽可能降低安装和维护的难度，适配不同场景的安装需求，这也是为什么这类规格的齿轮箱能在各类小型工业设备里得到广泛应用的原因——它不需要复杂的定制化调整，只要按照输出转速、扭矩、安装方式的需求选对规格，就能直接装到设备上使用，大幅缩短设备的设计和装配周期。
