单级蜗杆蜗轮传动减速装置结构设计

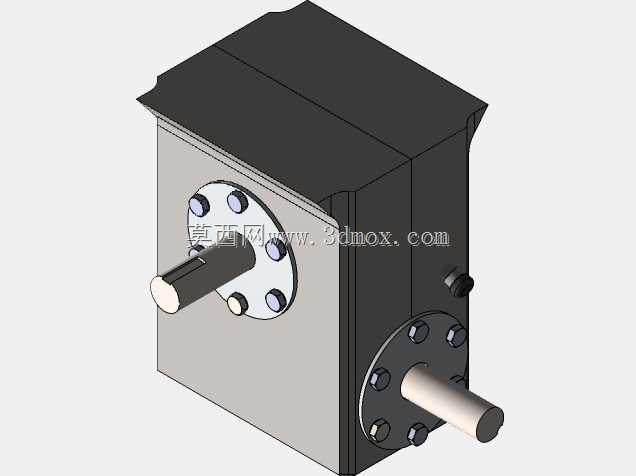

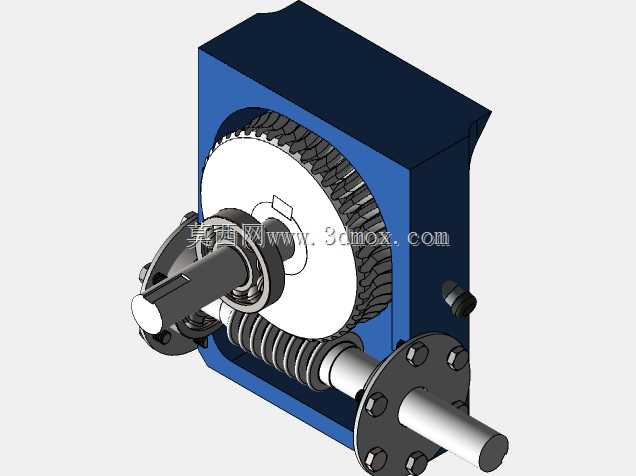

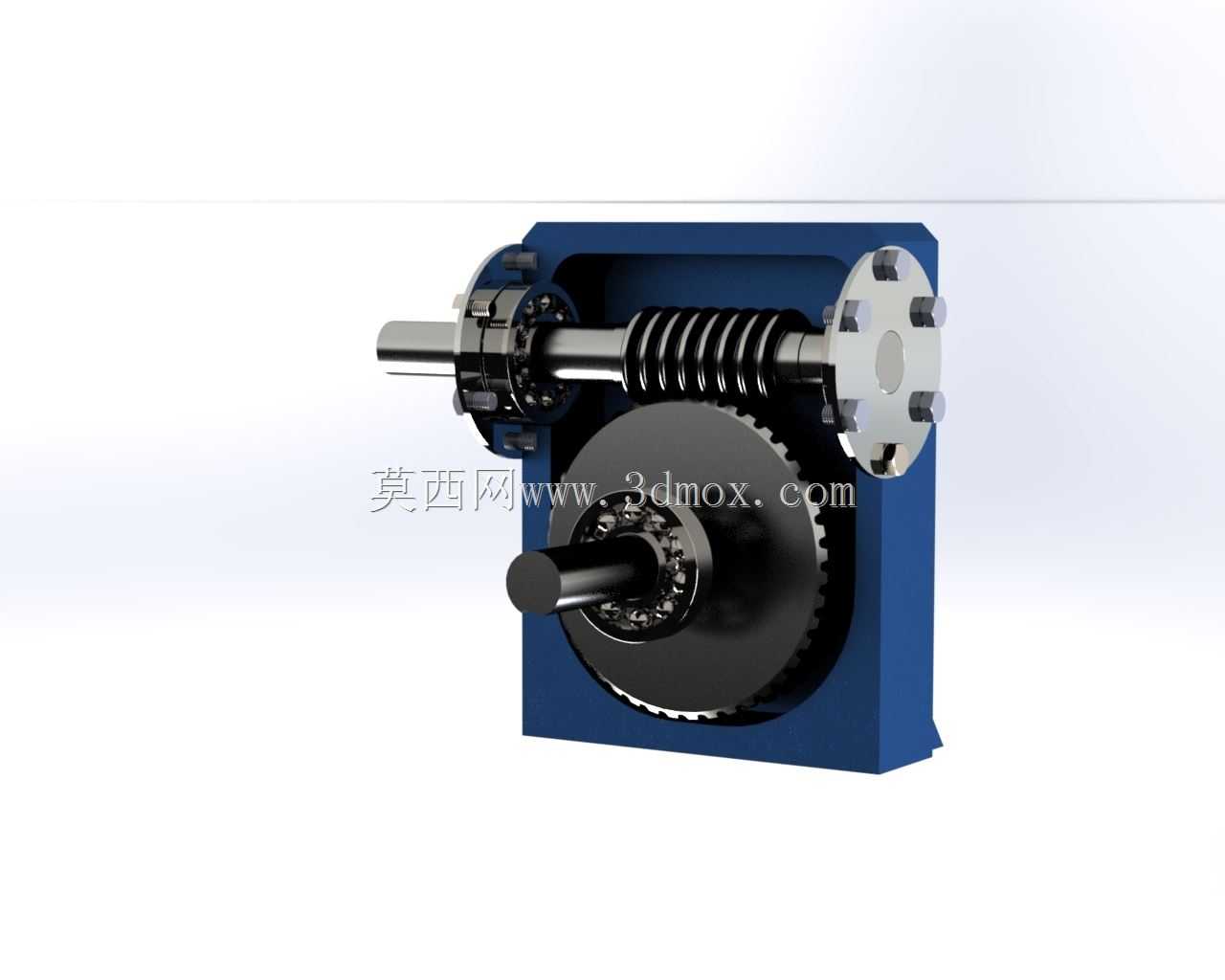

这款蜗杆蜗轮减速装置，是机械传动系统中应用极为广泛的动力传递部件，主要用于输入高转速低扭矩动力、输出低转速大扭矩动力的工况场景，常见于输送设备、食品包装机械、小型自动化生产线、起重辅助机构、智能家居传动模块等对传动平稳性有较高要求的领域，能够在空间紧凑的安装条件下，实现交错轴之间的动力传递，适配两轴空间垂直交错的传动布局需求。从实际用途来看，该装置可以匹配常规驱动电机的输出转速，将电机每分钟上千转的高转速降低至工作端需要的低转速区间，同时放大输出扭矩，满足工作端的负载驱动需求，相比平行轴齿轮减速结构，它的单级传动比更大，能够在更小的体积下实现大减速比传动，大幅缩减传动系统的整体占用空间。在功能特性上，该蜗杆蜗轮结构具备反向自锁的特性，当蜗杆导程角小于啮合轮齿间的当量摩擦角时，机构只能由蜗杆带动蜗轮转动，无法由蜗轮反向驱动蜗杆，这一特性可以在起重、俯仰类机构中起到安全防护作用，避免负载断电后出现反向溜动的风险，同时蜗轮蜗杆啮合时为线接触，传动过程平稳性好，运行噪音远低于直齿轮平行轴减速结构，适合对运行噪音有控制要求的室内作业设备。从设计思路来看，该结构采用剖分式箱体设计，蓝色铸造箱体既承担内部传动部件的支撑定位作用，也作为润滑储油腔使用，内部容纳蜗杆轴、蜗轮轴、配套滚动轴承与密封组件，蜗杆轴采用两端支撑的跨距布局，保证高速转动下的轴系刚性，蜗轮与输出轴采用键连接传递扭矩，两端轴承位设置密封结构，避免箱体内润滑油泄漏同时阻挡外界粉尘杂质进入啮合区域。外形与安装边界上，该装置整体为方正的箱式结构，输入轴与输出轴呈90度垂直布局，输入轴从箱体侧部水平伸出，输出轴从箱体前端伸出，箱体上预留有标准化的安装固定孔位，安装时可以根据设备布局选择卧式或立式安装方式，轴伸端的尺寸匹配常规标准联轴器的安装孔径，不需要额外定制转接件就可以和电机、工作负载完成对接，箱体的整体轮廓尺寸紧凑，能够适配设备内部狭小的安装空间，不需要为减速装置预留过大的安装区域。
