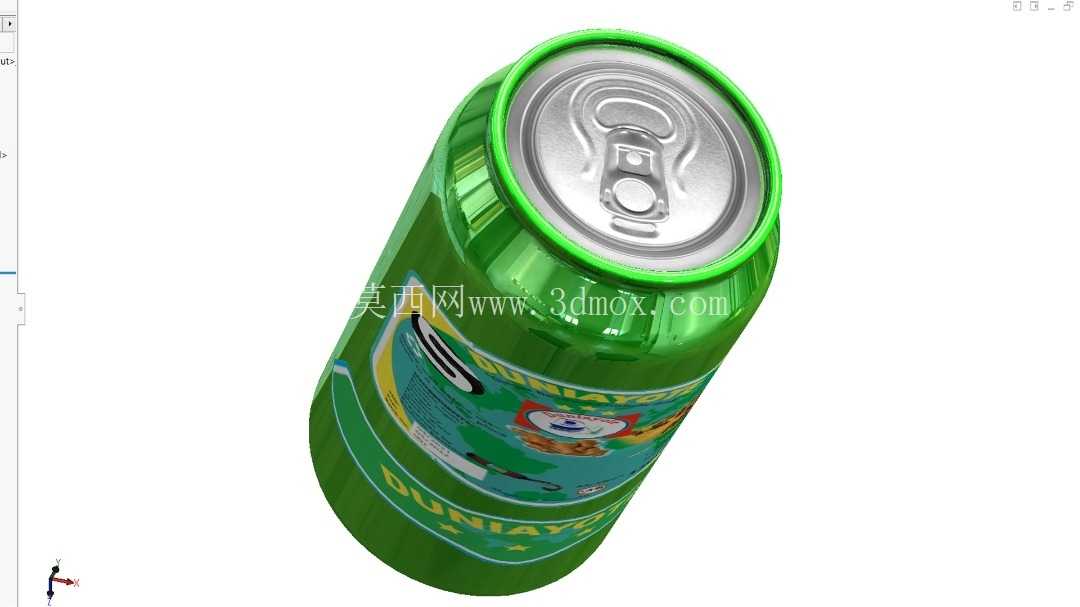

带品牌标识绿色密封易拉罐三维结构

　　日常快消品包装领域里，金属易拉罐是碳酸饮品、气泡类酒水的核心承载容器，这类容器的结构设计直接关联内容物的密封保质期、运输抗损性能、终端用户开启体验，本次建模的绿色款易拉罐，完全按照量产两片罐的实际结构做全参数化还原，没有做艺术化简化处理。从实际应用场景来看，这类罐体主要适配含气饮品的灌装生产线，从冲杯、拉伸、缩颈、卷封到后续的喷码、检测、装箱全流程，罐体的外形尺寸公差需要严格匹配生产线的拨瓶轮、导板、封卷轮的工位边界，建模时特意保留了罐身各段的锥度过渡细节，罐身靠近顶部的缩颈段做了1.2度的微锥处理，刚好适配高速灌装线的星轮卡位，不会出现卡罐、倒罐的问题。

　　结构功能层面，罐盖采用标准的易拉环铆接结构，拉环与刻痕线的相对位置完全符合量产开启力要求，刻痕深度做了差异化设置，开启时刻痕沿预设路径断裂，不会出现掉片、毛刺划手的问题；罐身的卷边结构做了双层叠压的细节还原，内部预留了密封胶的填充空间，实际生产中卷边位置的密封胶填充量、叠接率是密封检测的核心指标，建模时把卷边的五层叠合结构做了分层建模，方便后续做密封性能的有限元仿真。

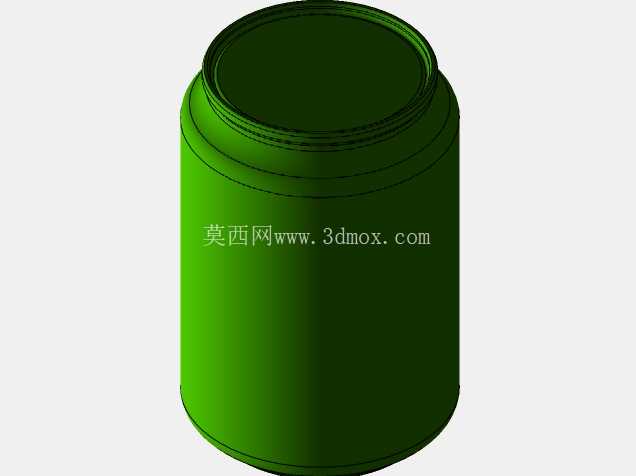

　　设计思路上，没有采用常规的等直径圆柱简化建模，而是还原了量产罐的实际壁厚梯度，罐底位置因为要承受内压和堆叠载荷，壁厚比罐身中段厚0.08mm，罐底的拱形抗压结构做了精准的曲率还原，拱形高度、圆角半径完全匹配碳酸罐的抗内压要求，当罐内充入0.6MPa的二氧化碳压力时，罐底不会出现鼓胀变形，堆叠时上层罐体的重量可以通过罐口卷边均匀传递到下层罐的肩部，不会出现塌垛问题。

　　外形尺寸方面，罐体总高115mm，罐身最大直径66mm，缩颈后罐口直径52mm，这个尺寸边界刚好适配标准的330ml含气饮品灌装规格，安装边界上，罐身的印刷区域预留了0.2mm的套色对位基准，标签区域的上下边界做了定位凸点标识，方便印刷生产线的色标传感器对位，避免出现印刷偏位的问题；罐底的防滑纹路做了微凸处理，堆叠时上层罐底的纹路刚好卡入下层罐盖的凹槽内，运输过程中不会出现滑移倾倒。另外建模时特意还原了罐身外表面的涂层质感，绿色印刷层的表面做了微哑光处理，模拟实际罐体的UV涂层触感，罐盖的铝金属表面做了阳极氧化后的质感区分，拉环的铆接点做了微小的凸起还原，完全匹配实际生产的铆接工艺痕迹，没有做理想化的光滑处理。从结构验证角度，这个模型可以直接用于灌装生产线的工位干涉仿真，也可以用于包装结构的教学演示，帮助刚入行的结构设计人员理解两片式易拉罐的各部分结构作用，比如缩颈段的作用是降低卷封难度、减少罐盖用材，罐底拱形结构的作用是分散内压应力、提升堆叠稳定性，这些细节如果做简化处理，就无法体现实际产品的工程设计逻辑。
