手推式振动制块设备框架结构设计

　　这款手推式振动制块设备的框架结构，主要面向小型建材生产、工地现场砌块预制、乡村零散施工等场景设计，解决传统固定式制块设备转场不便、小批量生产投入成本过高的痛点，适配无大型供电配套、作业点位分散的砌块成型作业需求，可在狭窄施工场地、乡村自建房工地、临时建材加工点灵活转场作业，无需复杂的地基固定与安装流程，单人即可完成设备推移与就位操作。

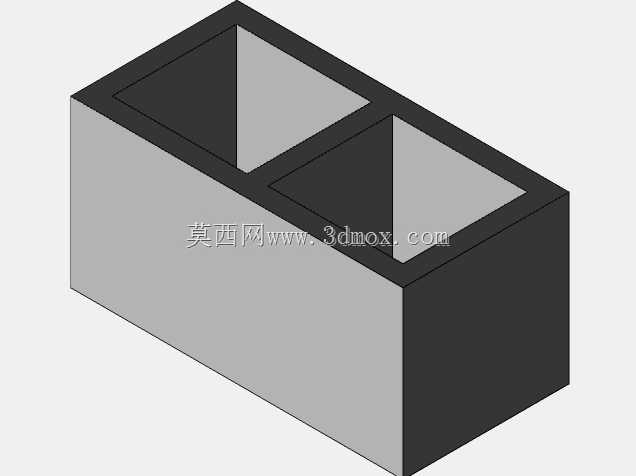

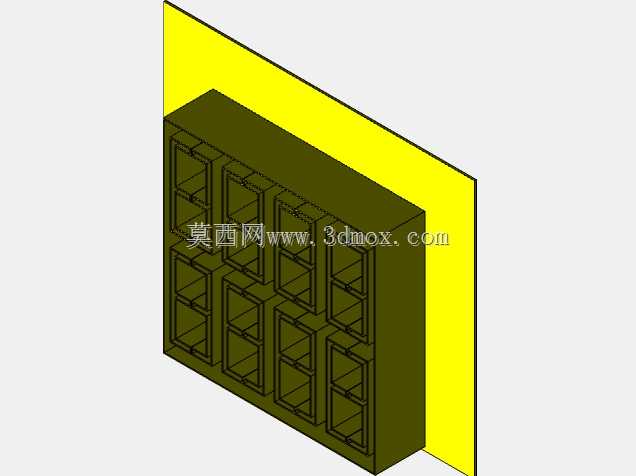

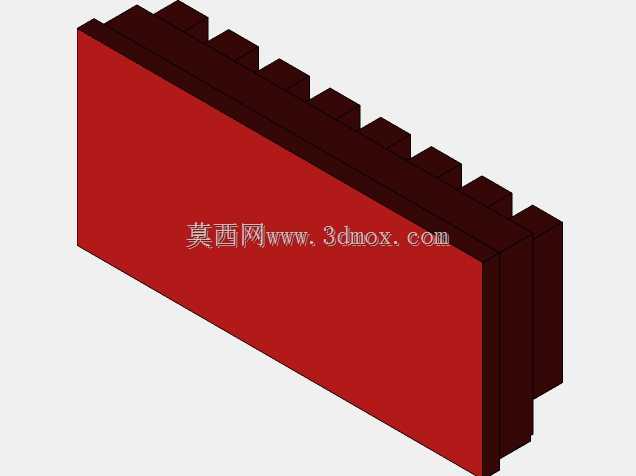

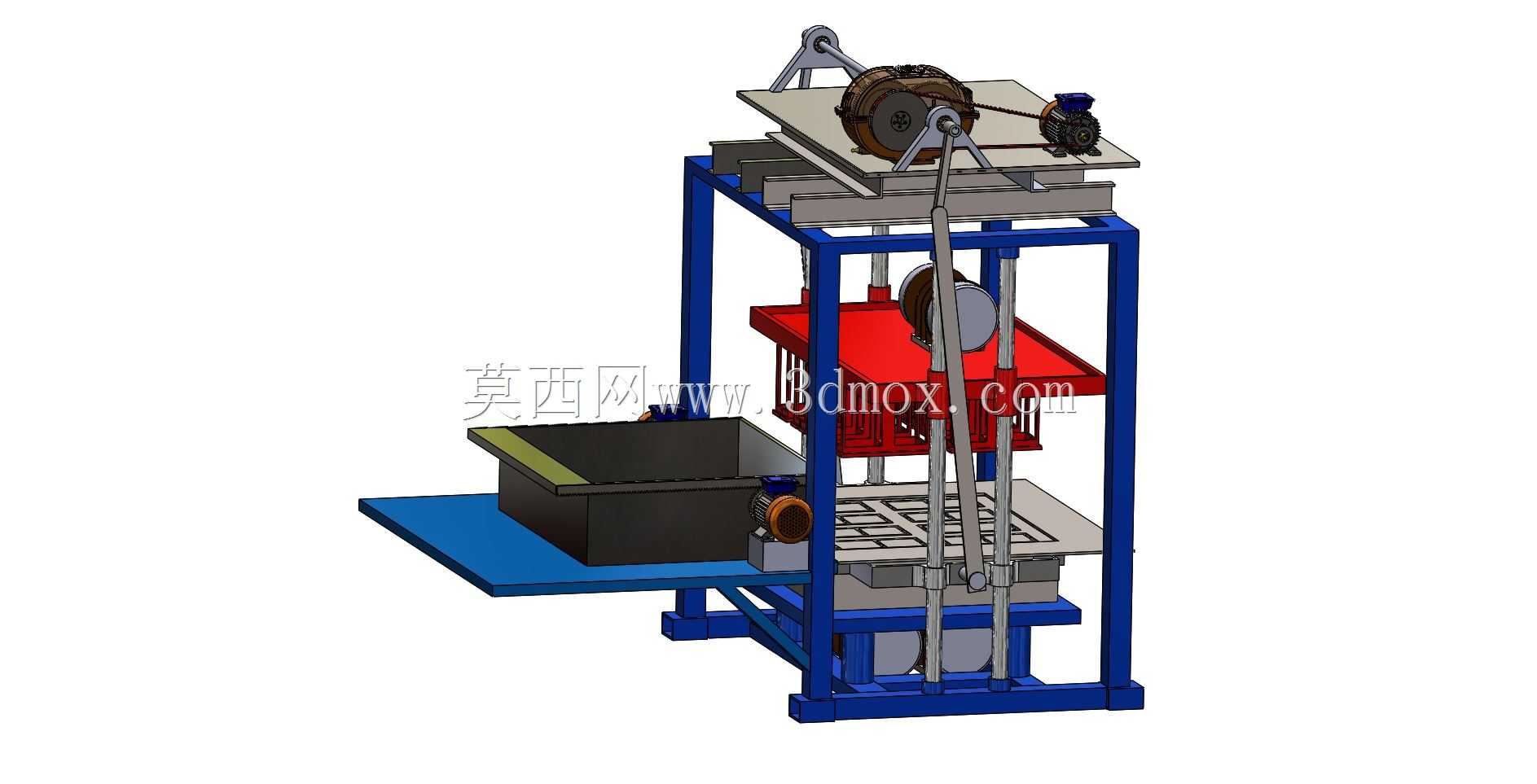

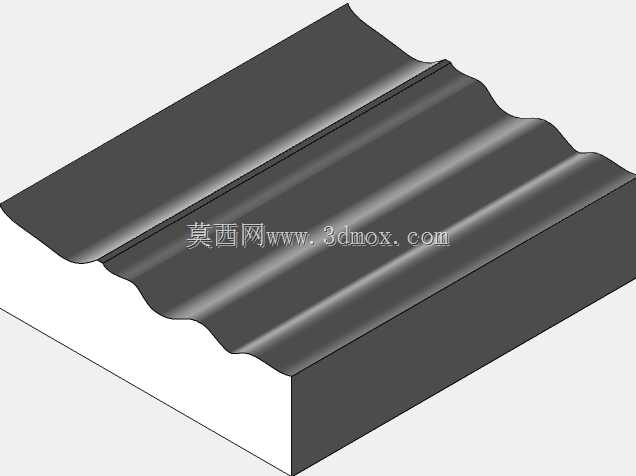

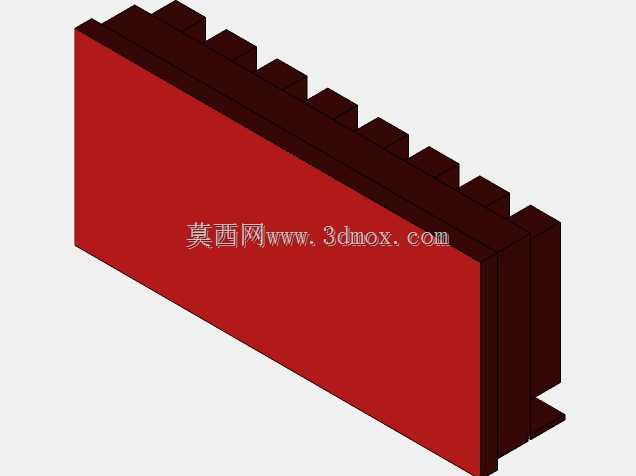

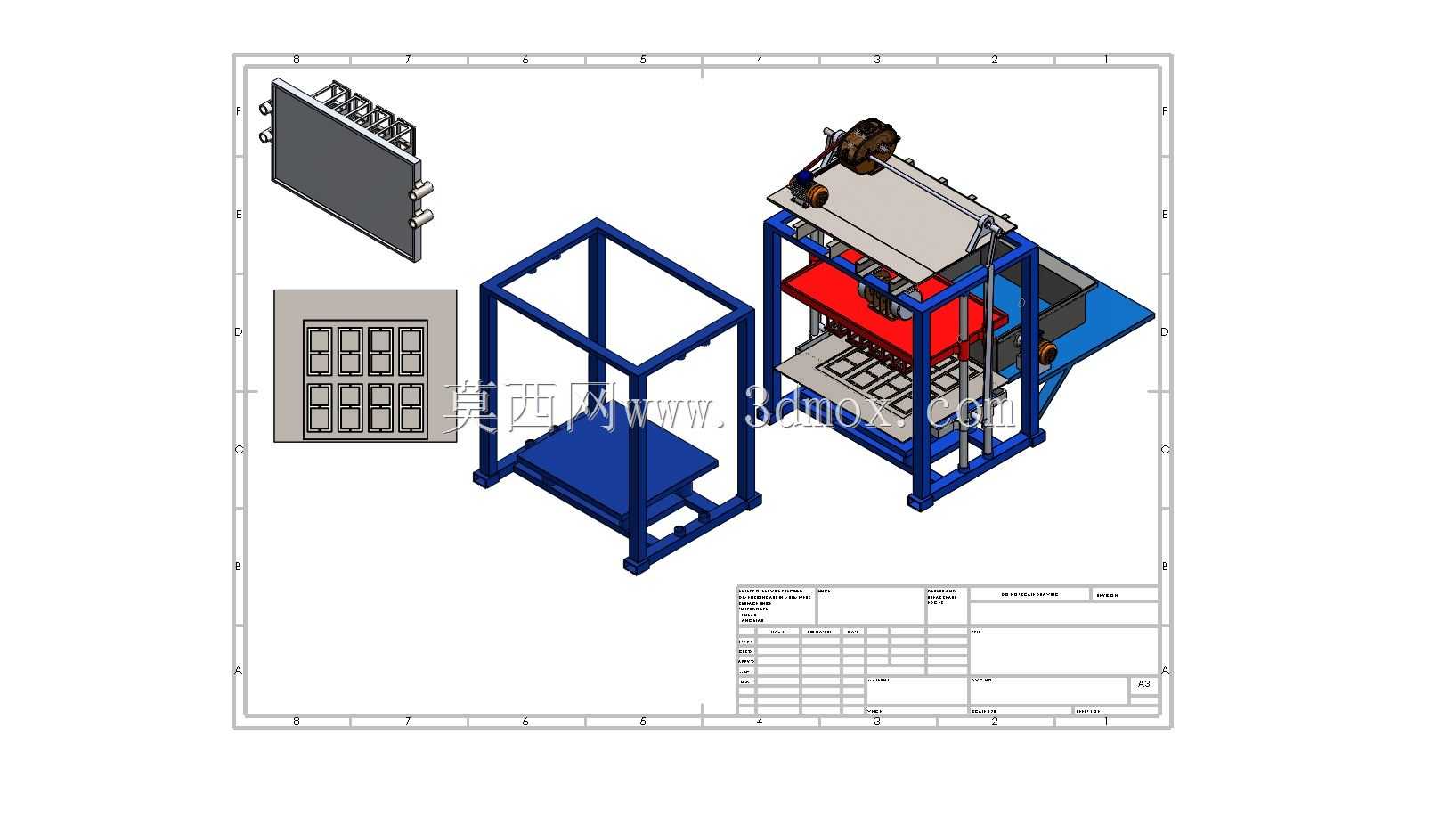

　　设备核心用途是通过振动压实原理完成砌块的成型作业，摒弃传统液压压实的复杂油路与高压元件配置，依靠振动器产生的高频振动力实现混合料的密实成型，单周期可完成8块标准砌块的成型作业，适配常规混凝土、粉煤灰、矿渣等常见制块原材料的加工需求，成型后的砌块可直接用于墙体砌筑、场地硬化、护坡施工等常规工程场景。

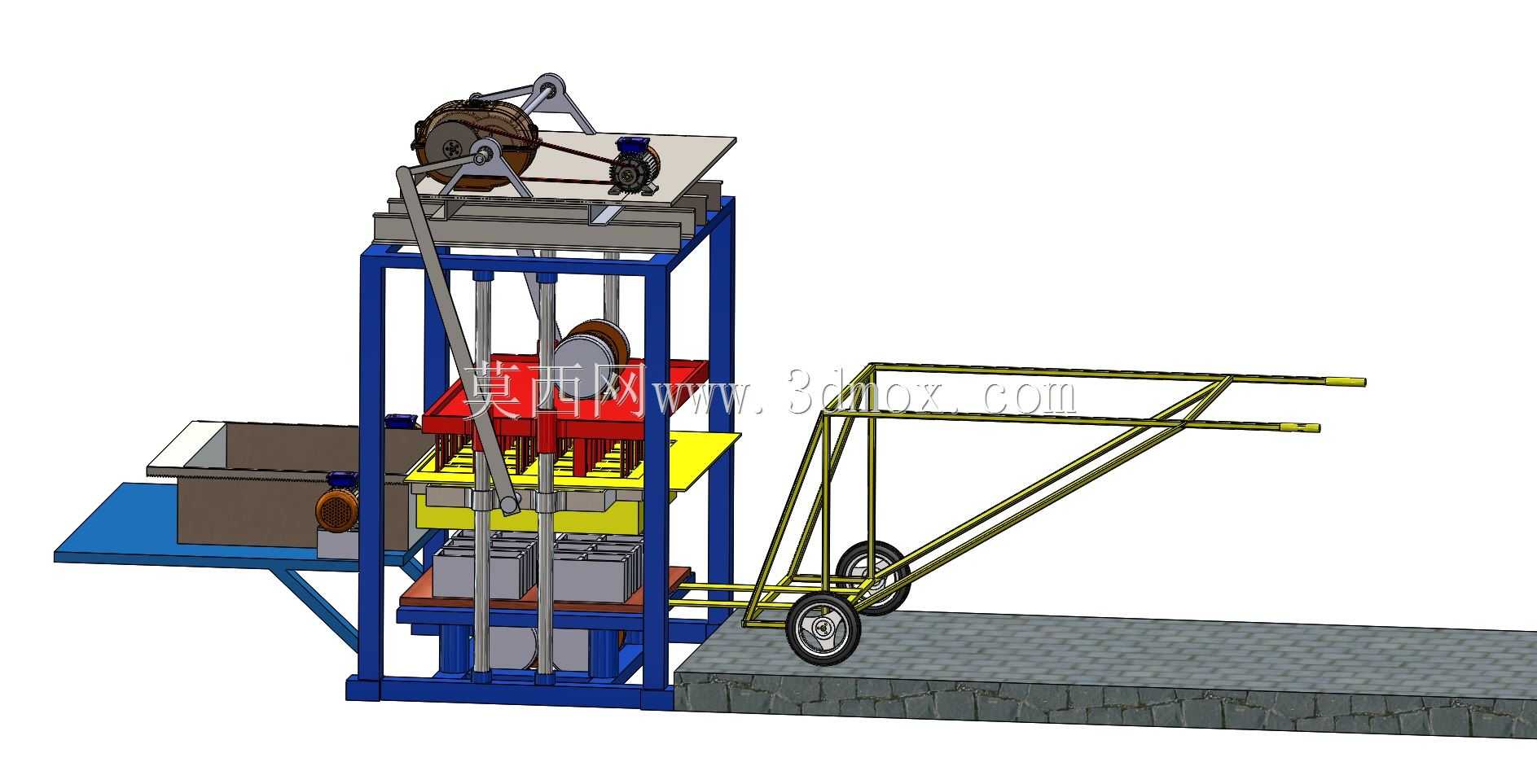

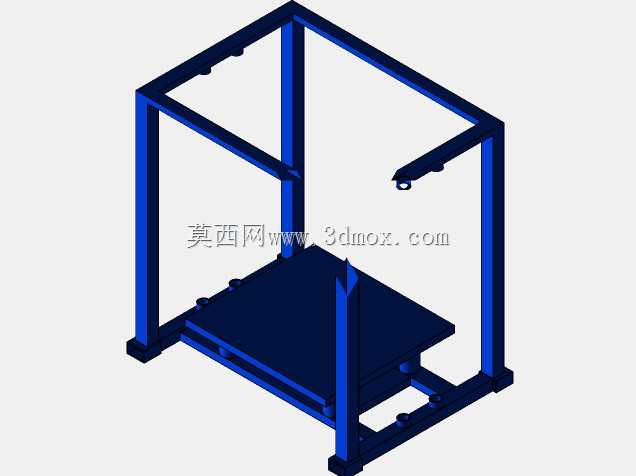

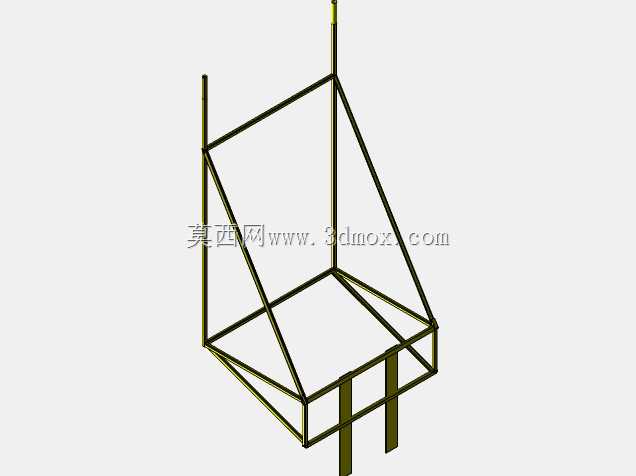

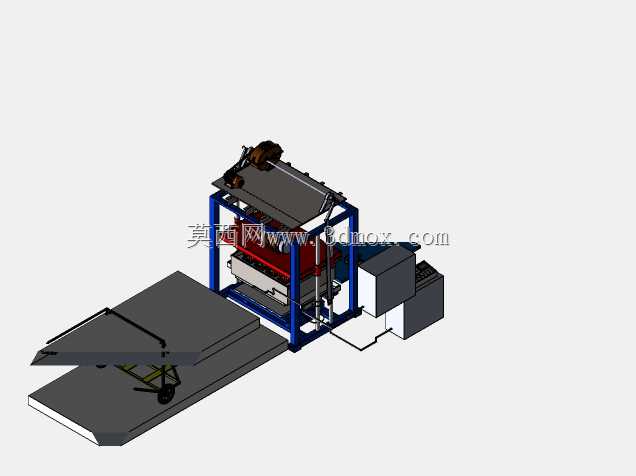

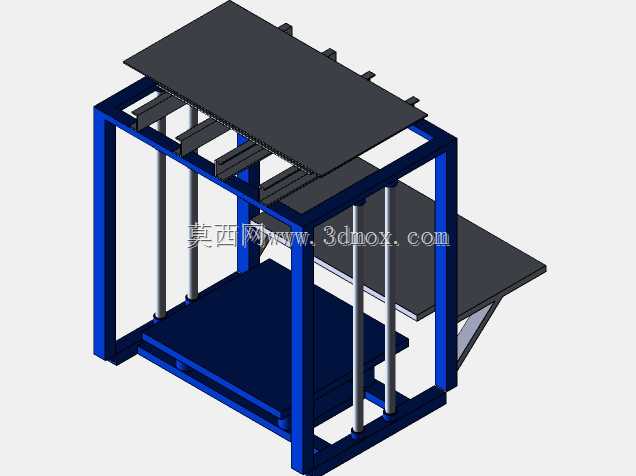

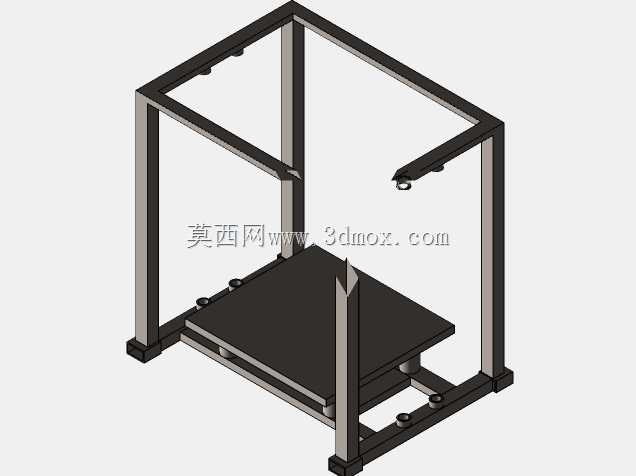

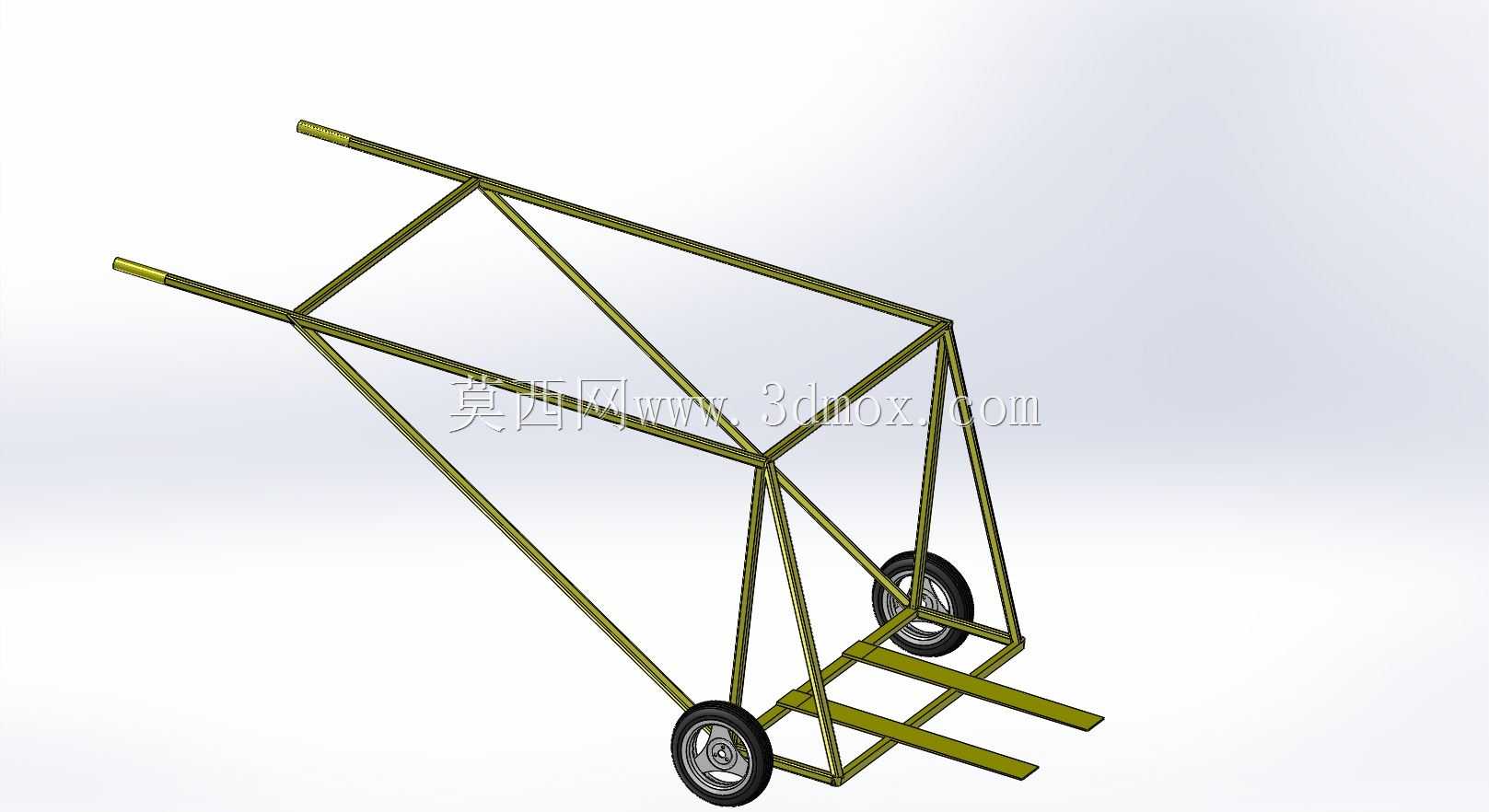

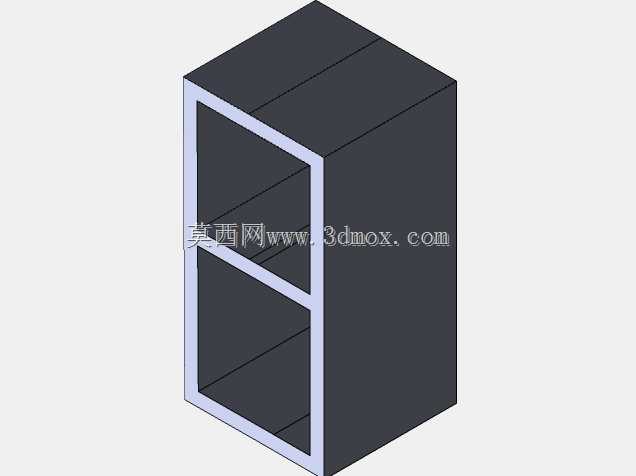

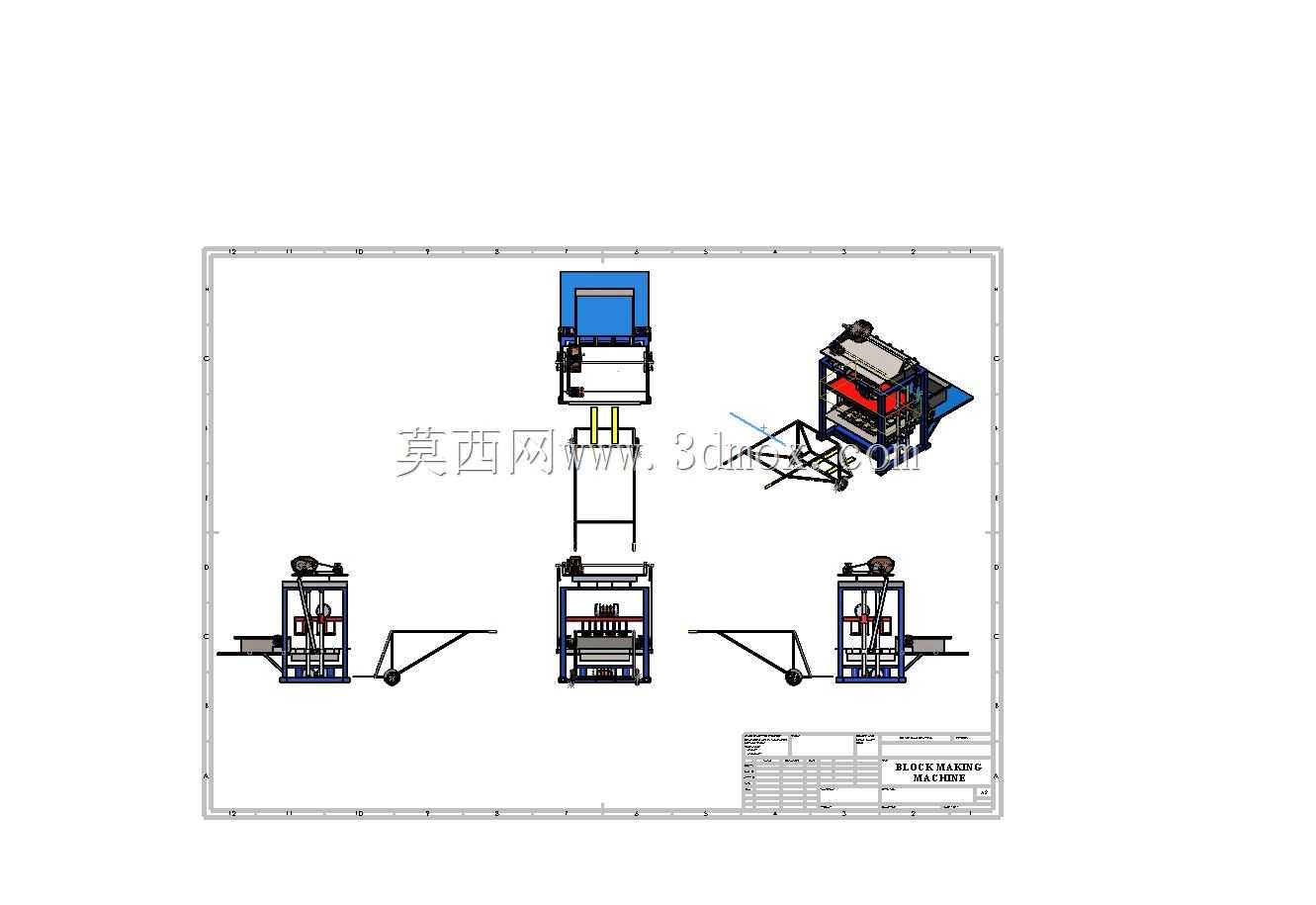

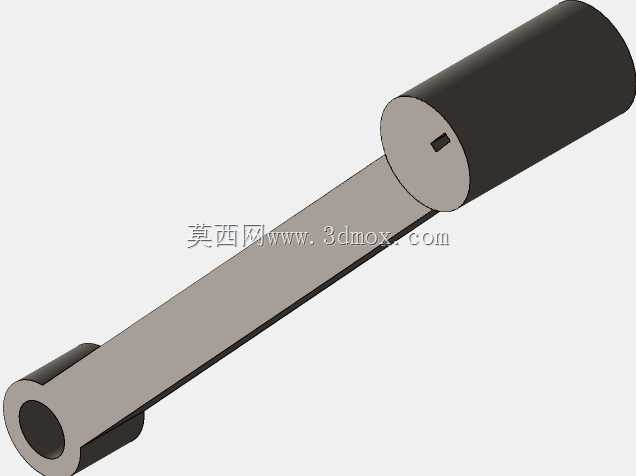

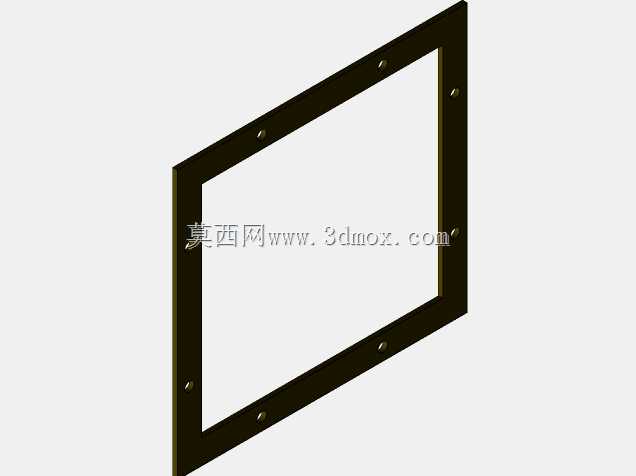

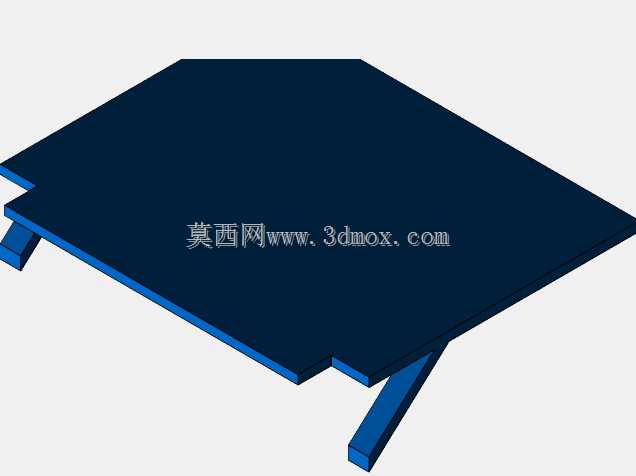

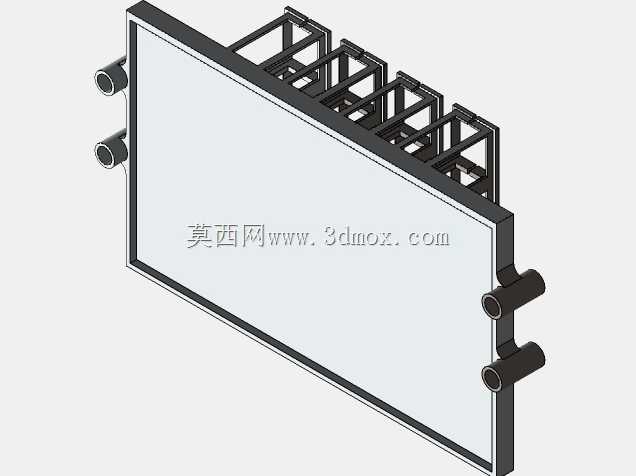

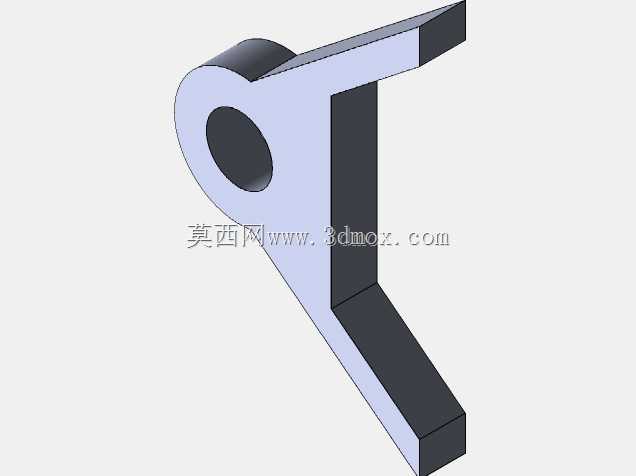

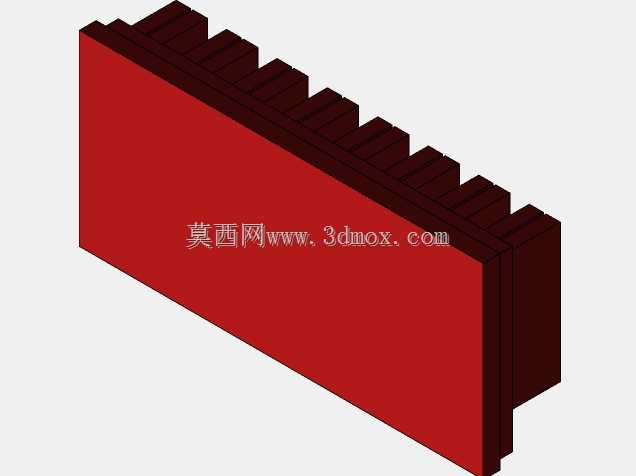

　　从功能特性来看，整体采用管式焊接框架结构，主体受力杆件选用等径矩形钢管焊接成型，框架整体呈前低后高的倾斜布局，前端设置双叉型承托工位，用于承托成型模具与待振实的混合料，后端延伸出双杆式推把，推把端部做防滑钝头处理，适配人工推移的施力角度，操作人员握持推把即可完成设备的转向、移动与就位调整。行走机构采用双轮式布局，两个充气式脚轮安装在框架重心偏前位置，空载推移时前端承托工位略微抬离地面，避免移动过程中剐蹭地面，作业就位时可将框架前端放平，让承托工位完全贴合地面基准，保证振动成型过程中设备的稳定性，无需额外设置支腿或固定结构。

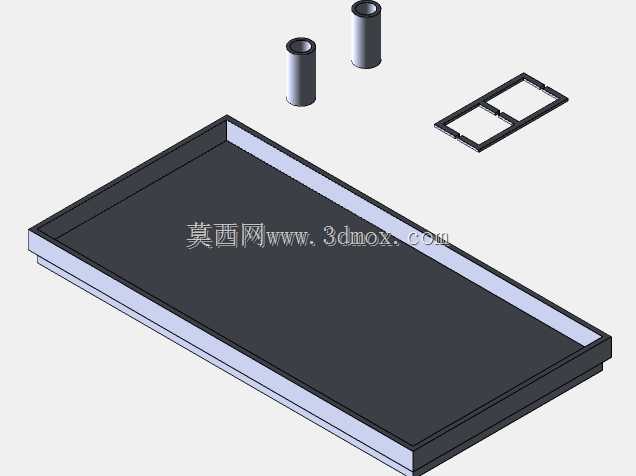

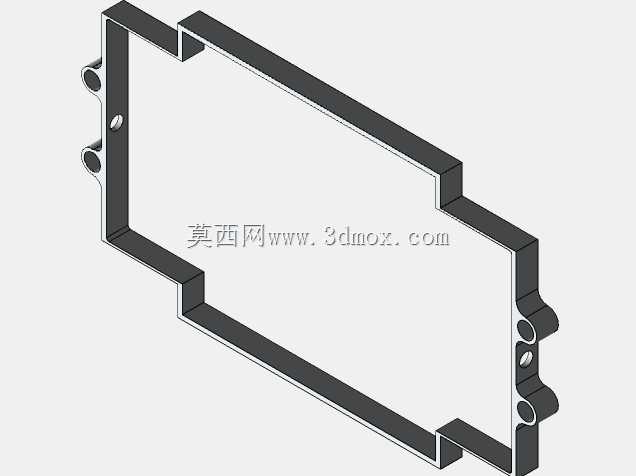

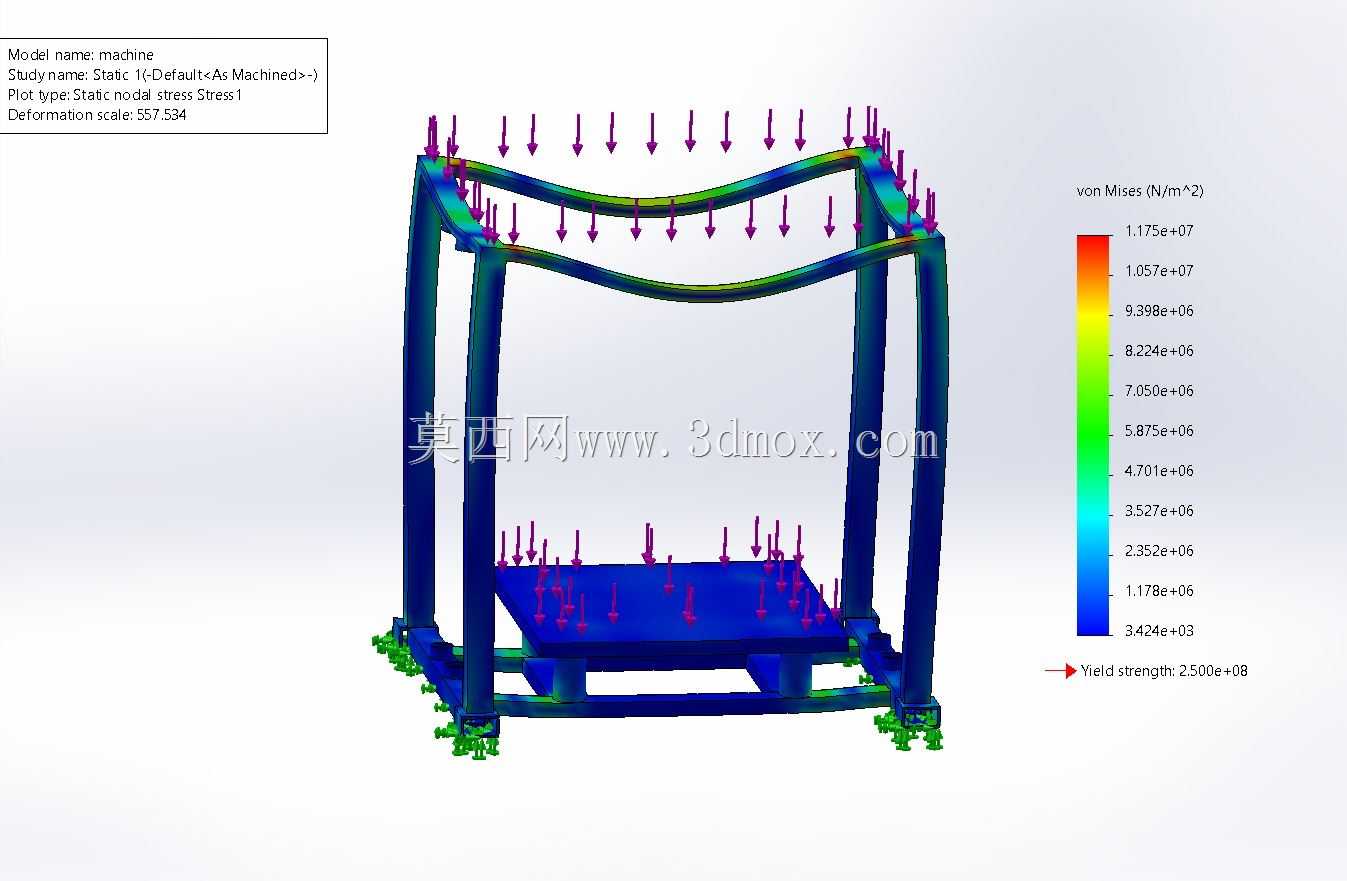

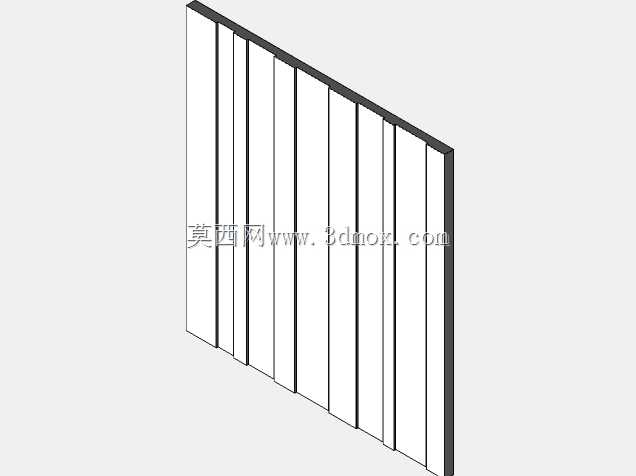

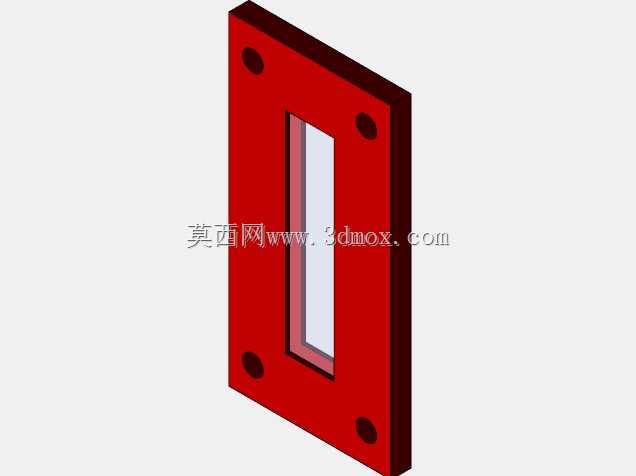

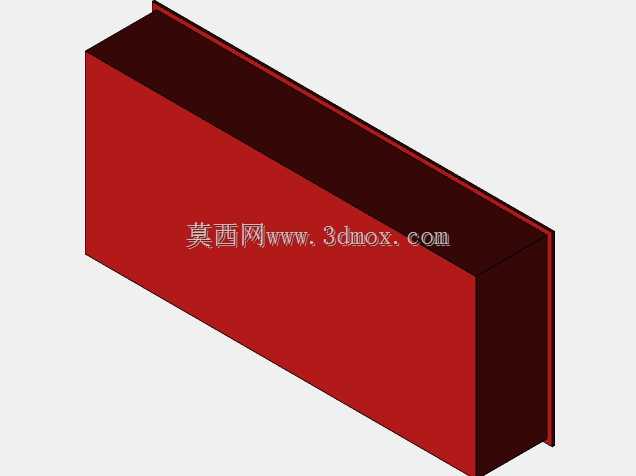

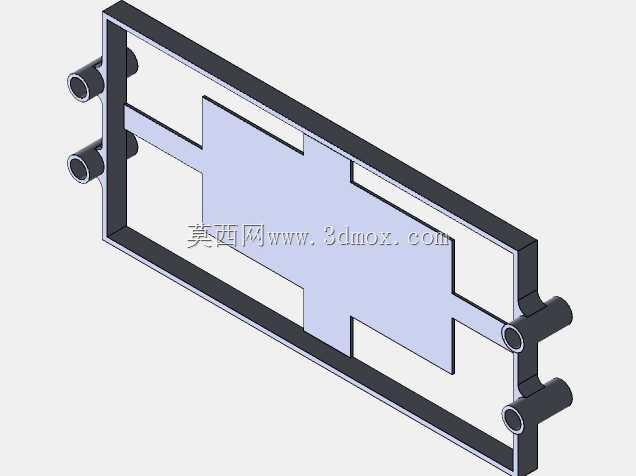

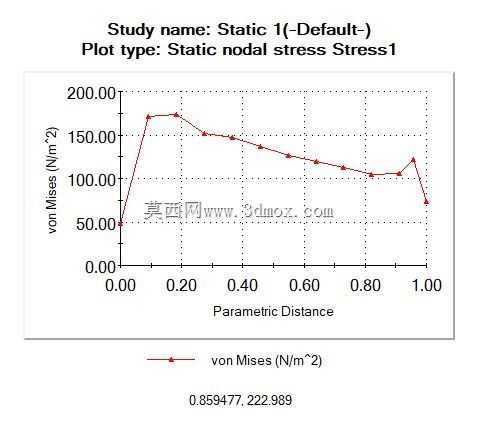

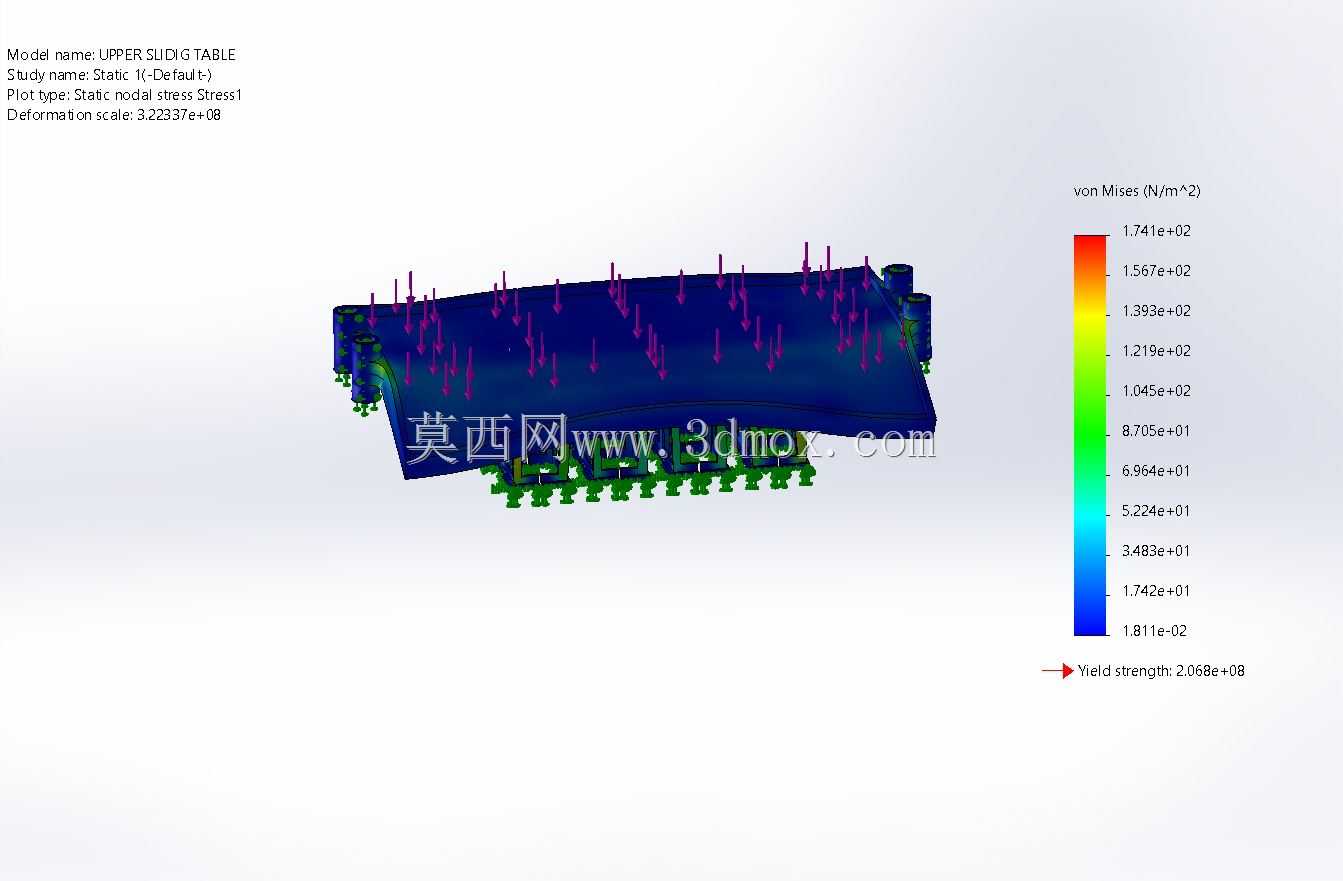

　　设计思路上优先考虑结构的轻量化与受力合理性，所有框架杆件的连接节点均采用满焊处理，在振动器安装的核心受力区域额外增加斜向支撑筋，将振动作业产生的交变应力均匀分散到整个框架结构上，避免长期振动作业导致的焊缝开裂、杆件变形问题。推把的倾斜角度经过人体工程学适配，高度设置在成年人腰部位置，推移时无需过度弯腰，降低长时间转场操作的劳动强度。前端承托叉的间距适配标准砌块模具的外形尺寸，模具放置后可通过框架两侧的限位杆件实现横向定位，振动过程中不会出现模具偏移、滑落的问题。

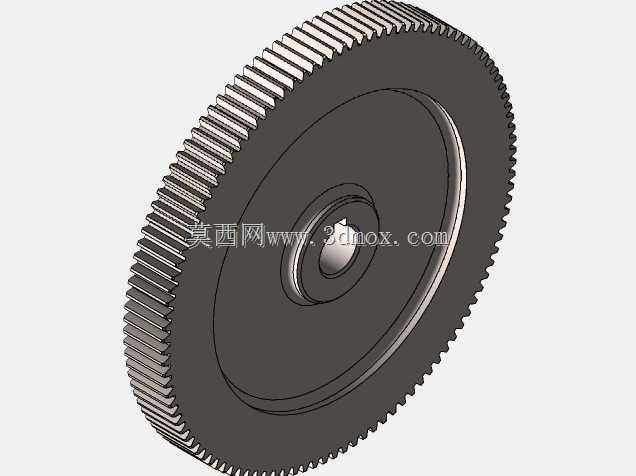

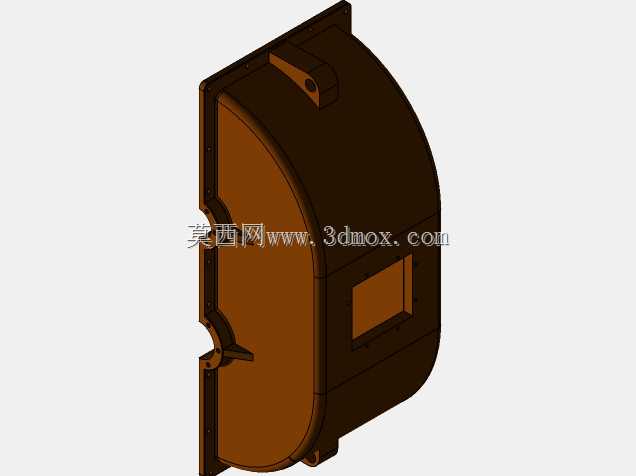

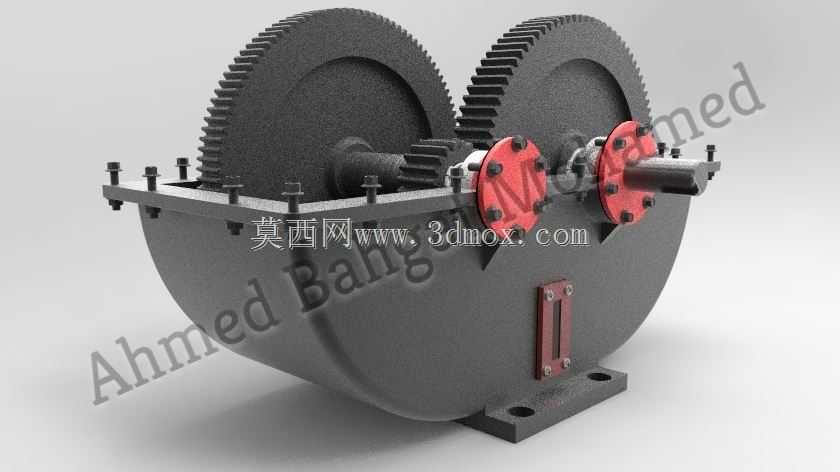

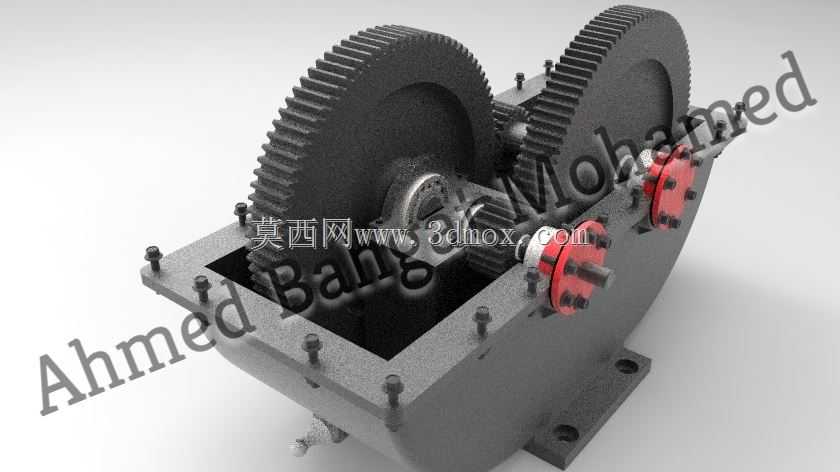

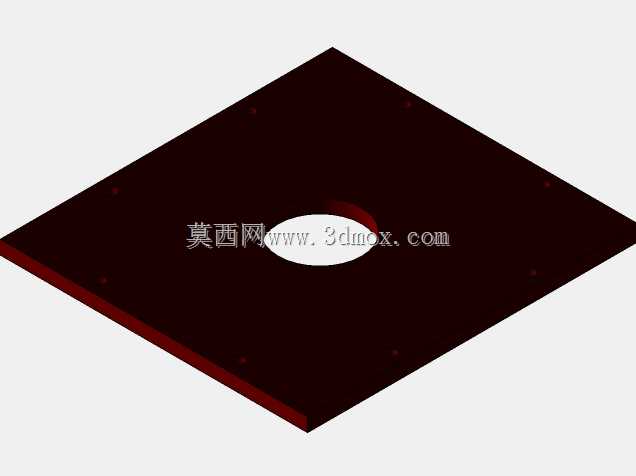

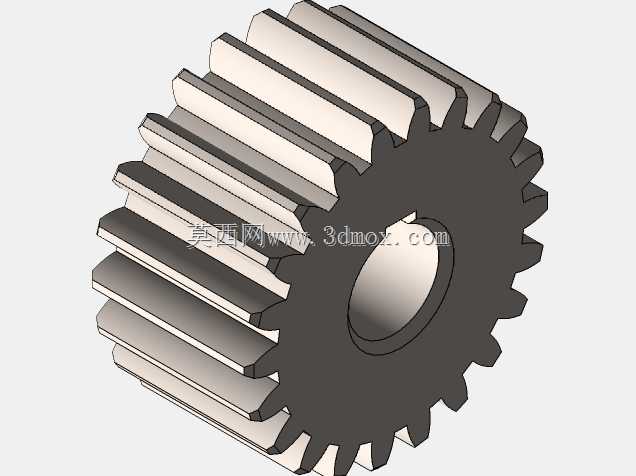

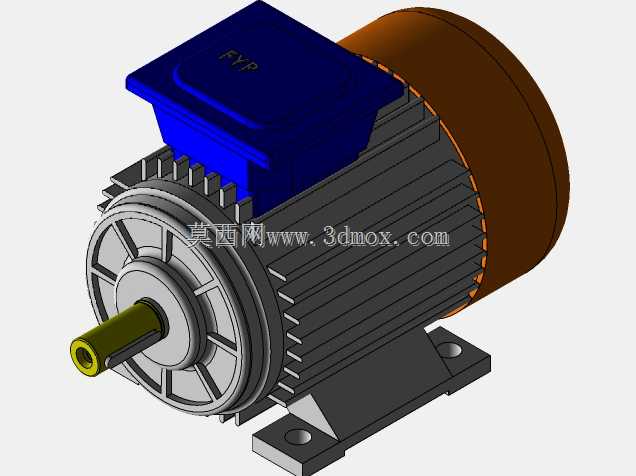

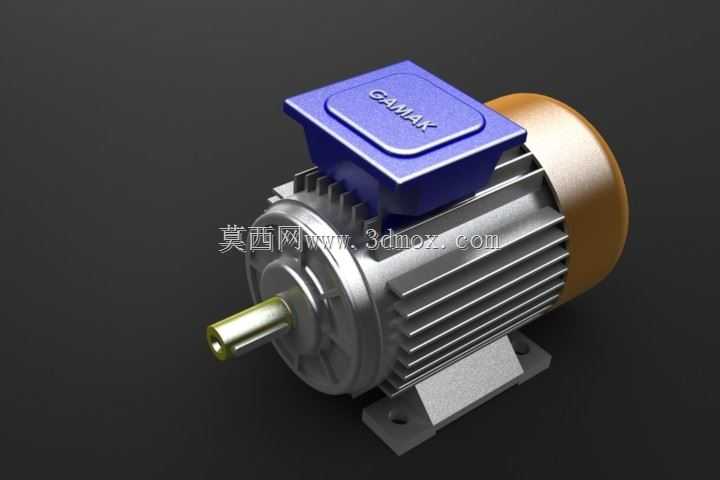

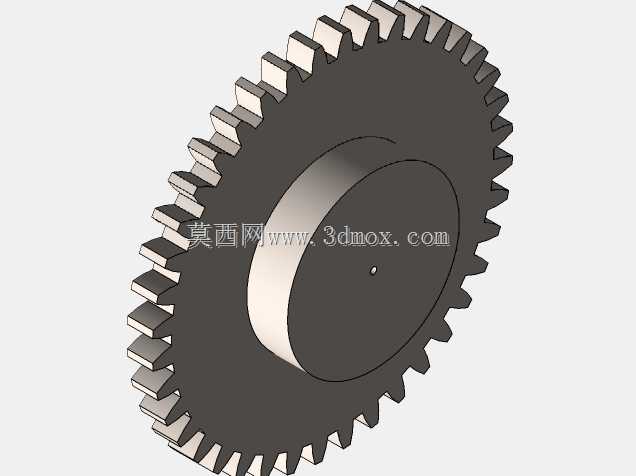

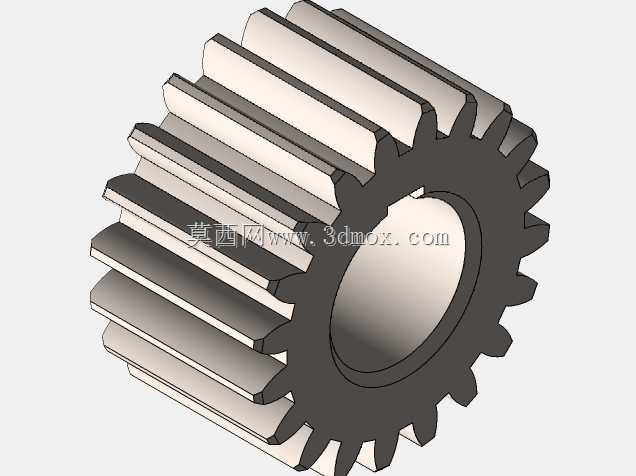

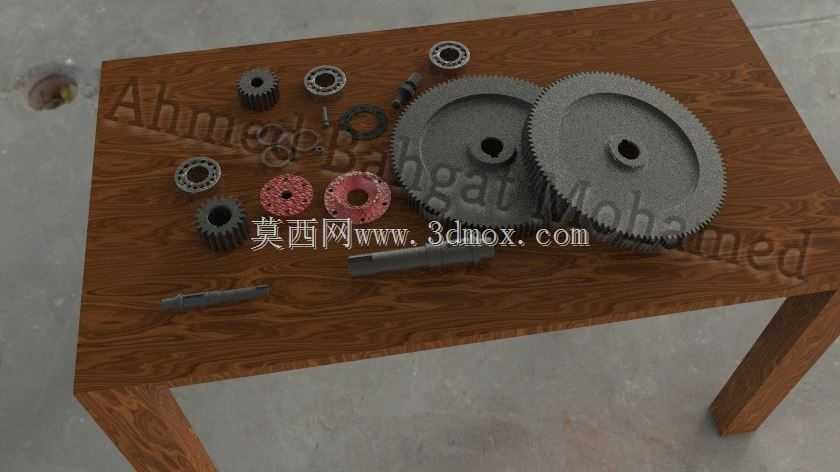

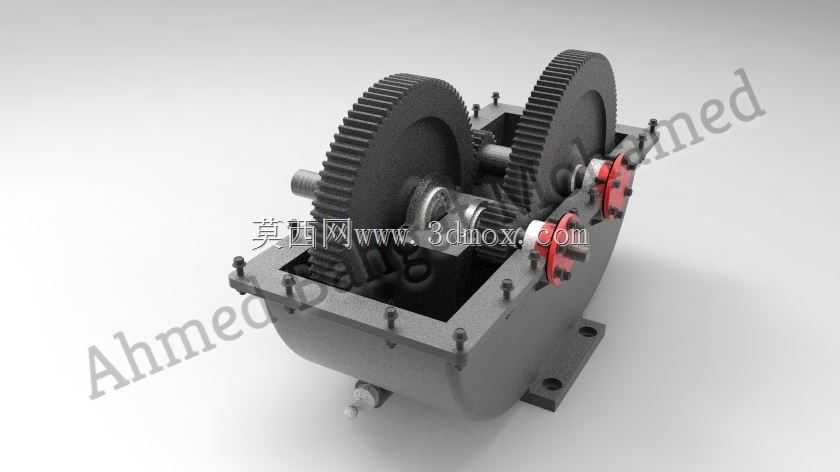

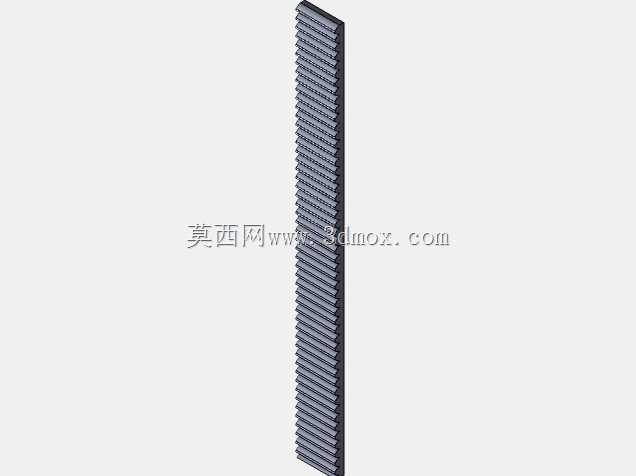

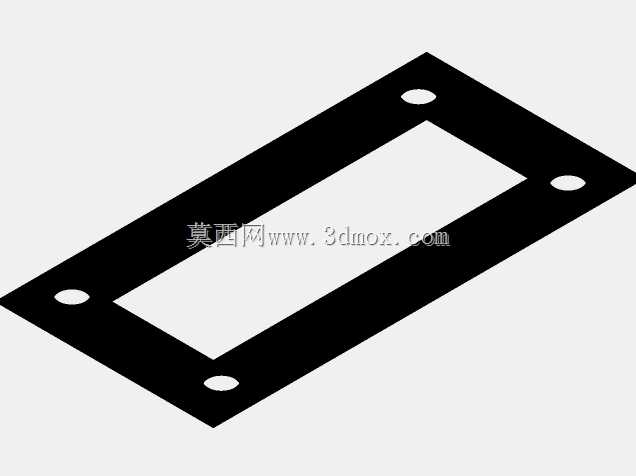

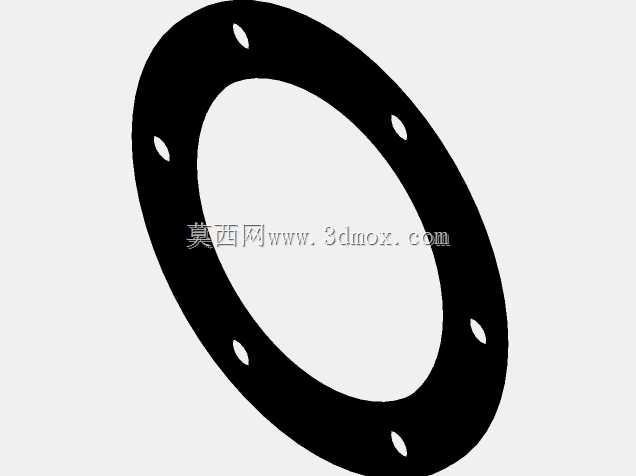

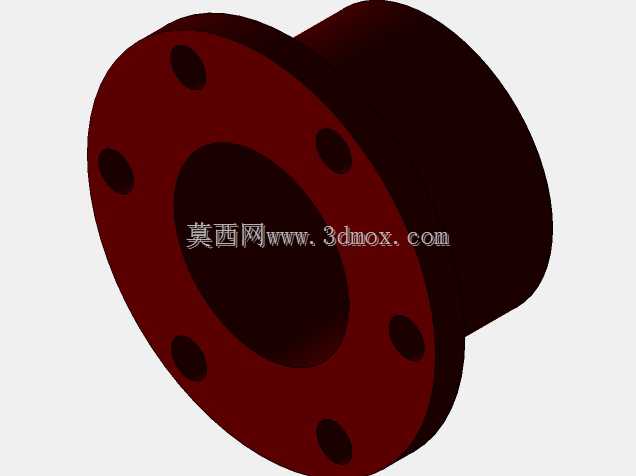

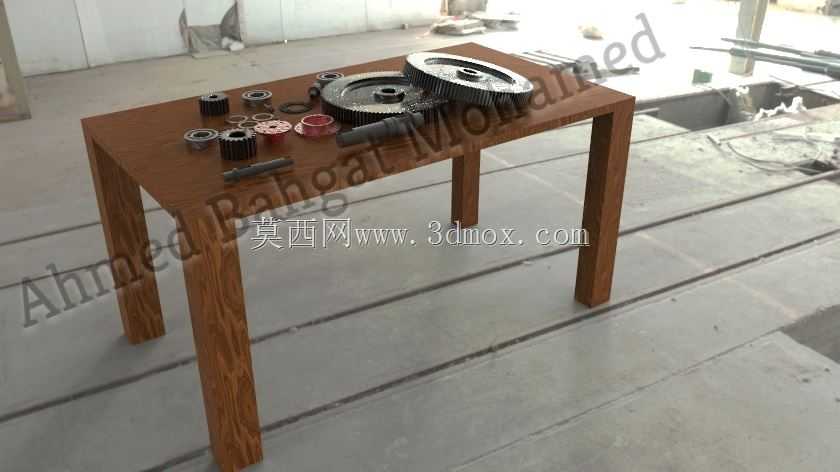

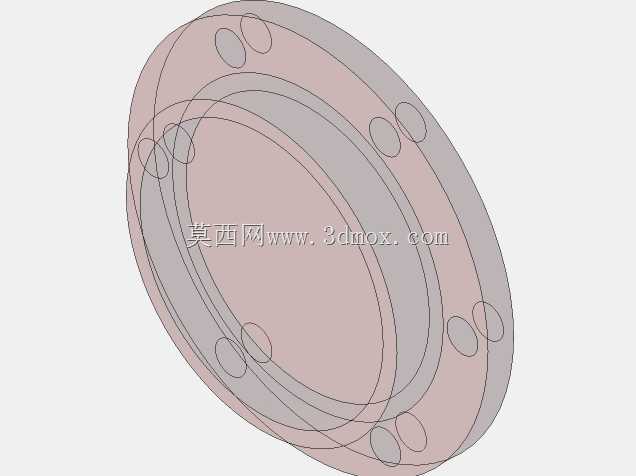

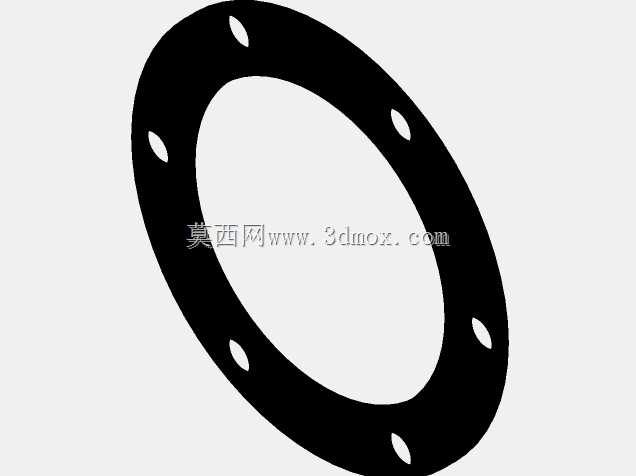

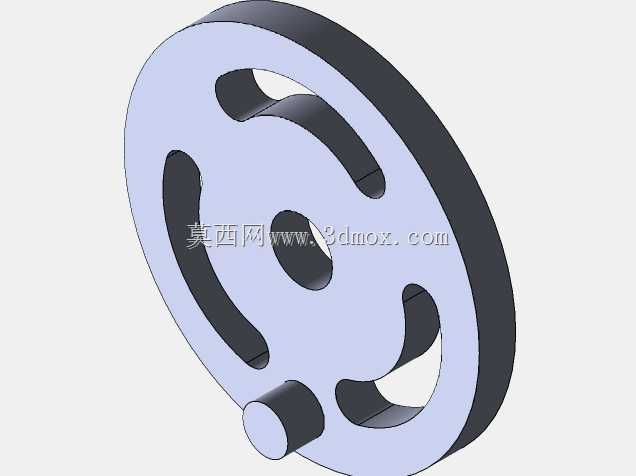

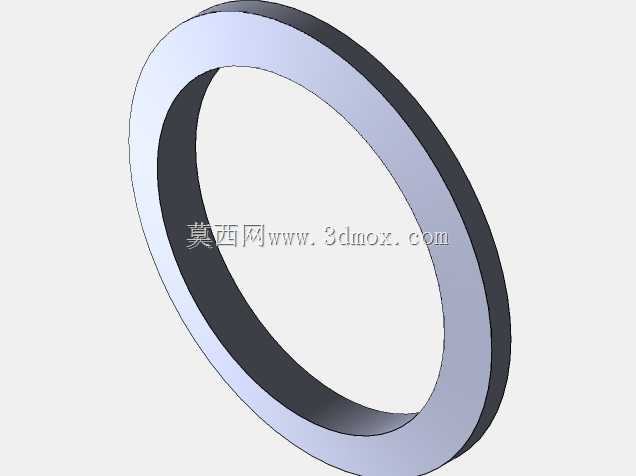

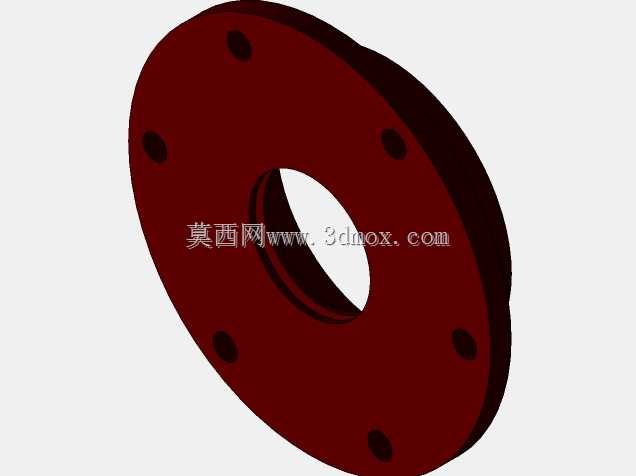

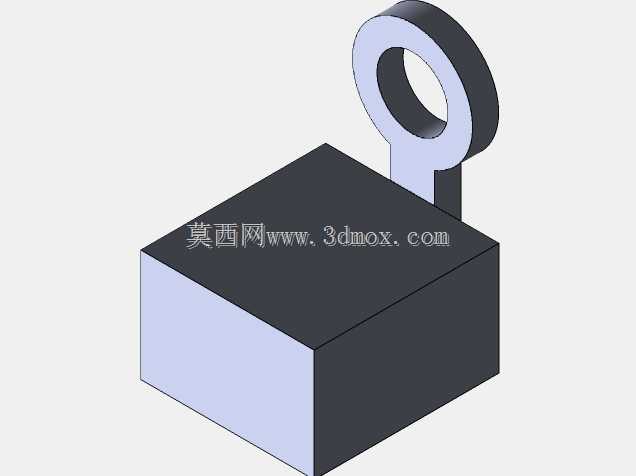

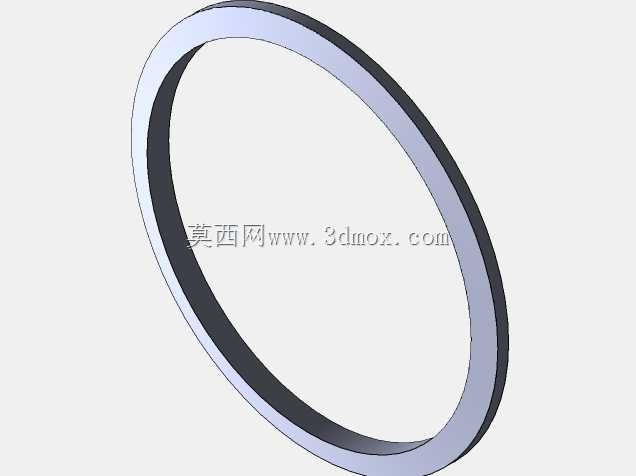

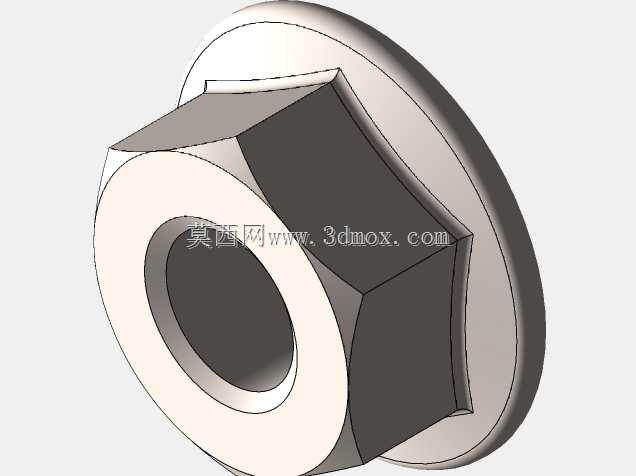

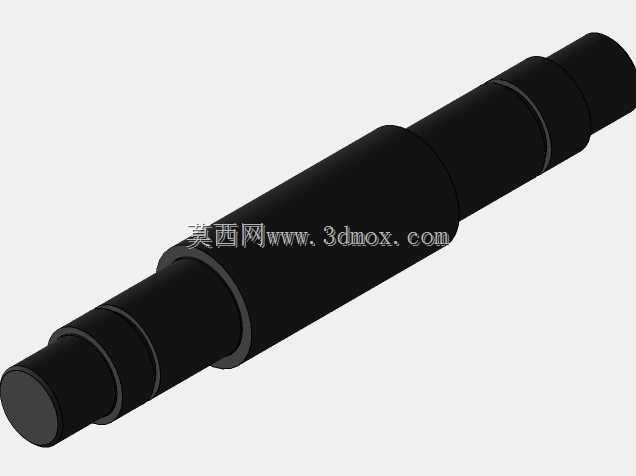

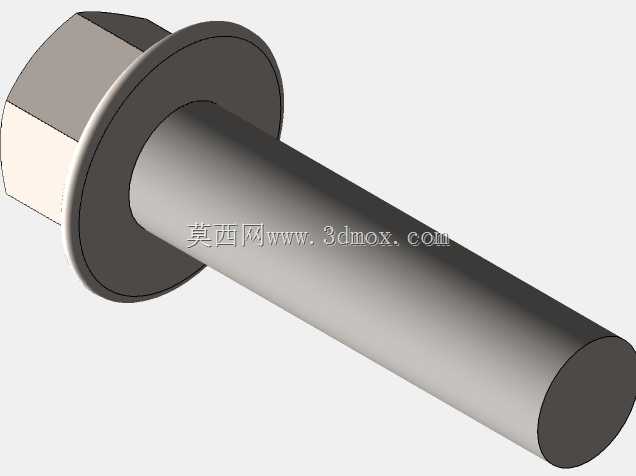

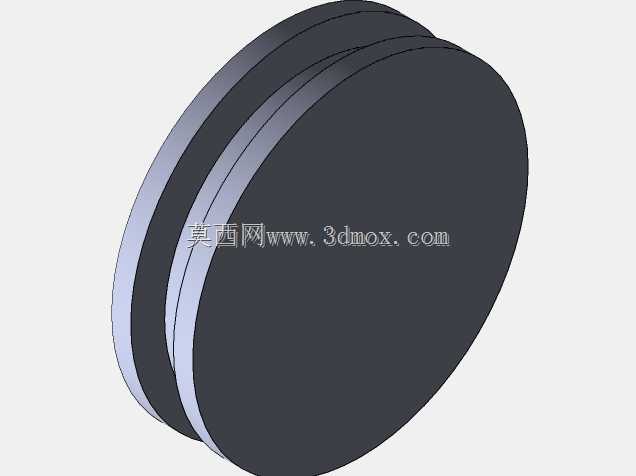

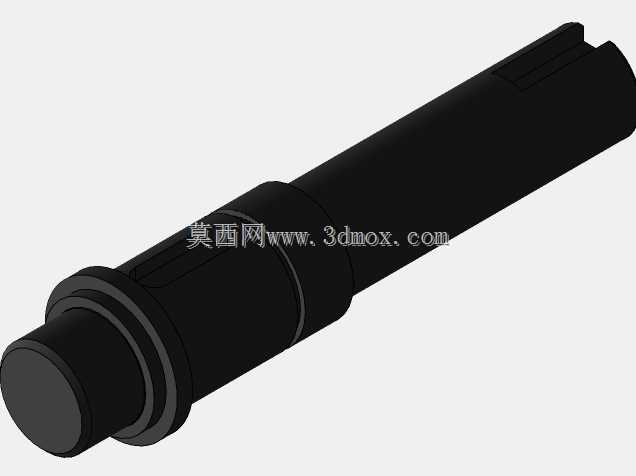

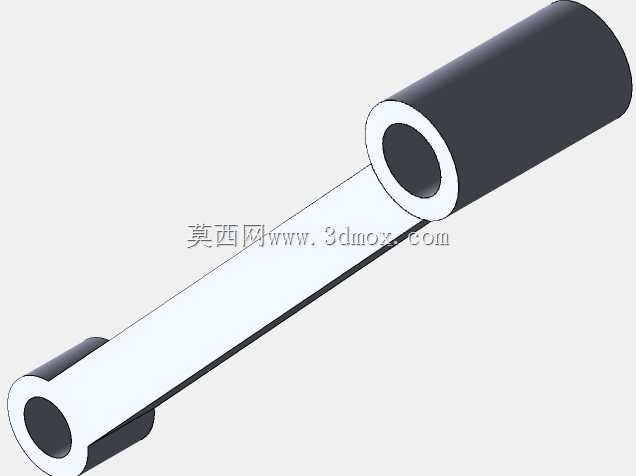

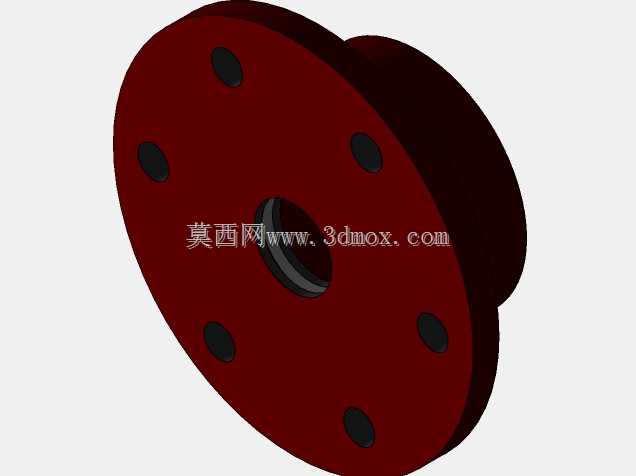

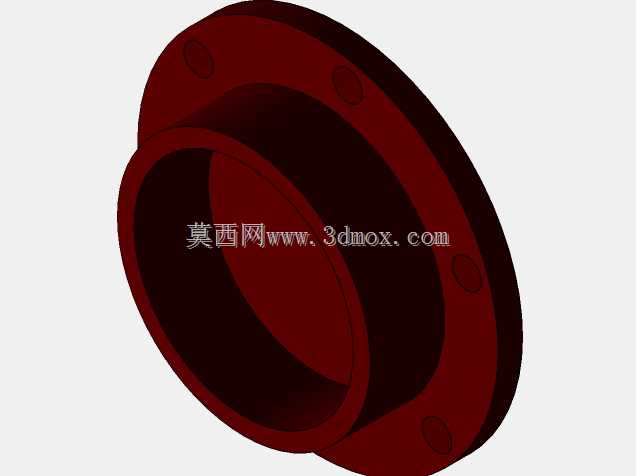

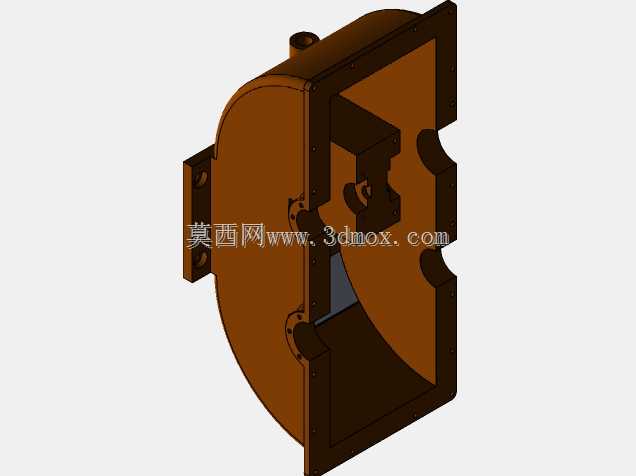

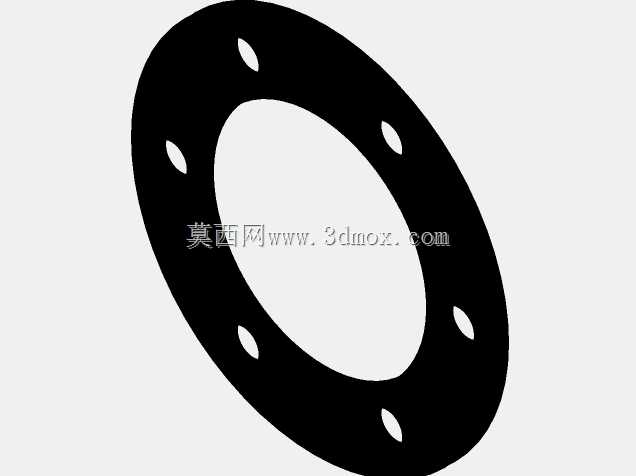

　　从安装边界与尺寸适配来看，设备整体宽度控制在0.8米以内，可顺利通过常规施工场地的临时通道、乡村入户门等狭窄空间，整体长度控制在1.8米左右，推移时的转弯半径小于1.5米，在狭小场地内也能灵活调整作业位置。振动器的安装位预留通用安装孔距，可适配不同功率的常规振动器安装，无需对框架进行二次打孔改造；齿轮箱与驱动电机的安装位设置在框架中部重心位置，安装后整体重心落在两轮轴线附近，推移时的配重平衡更合理，不会出现前端翘头或后端过重的问题。框架底部的承托工位距离地面高度控制在5厘米以内，放平后可保证模具与地面的贴合度，减少振动能量的无效损耗，提升混合料的振实效率。

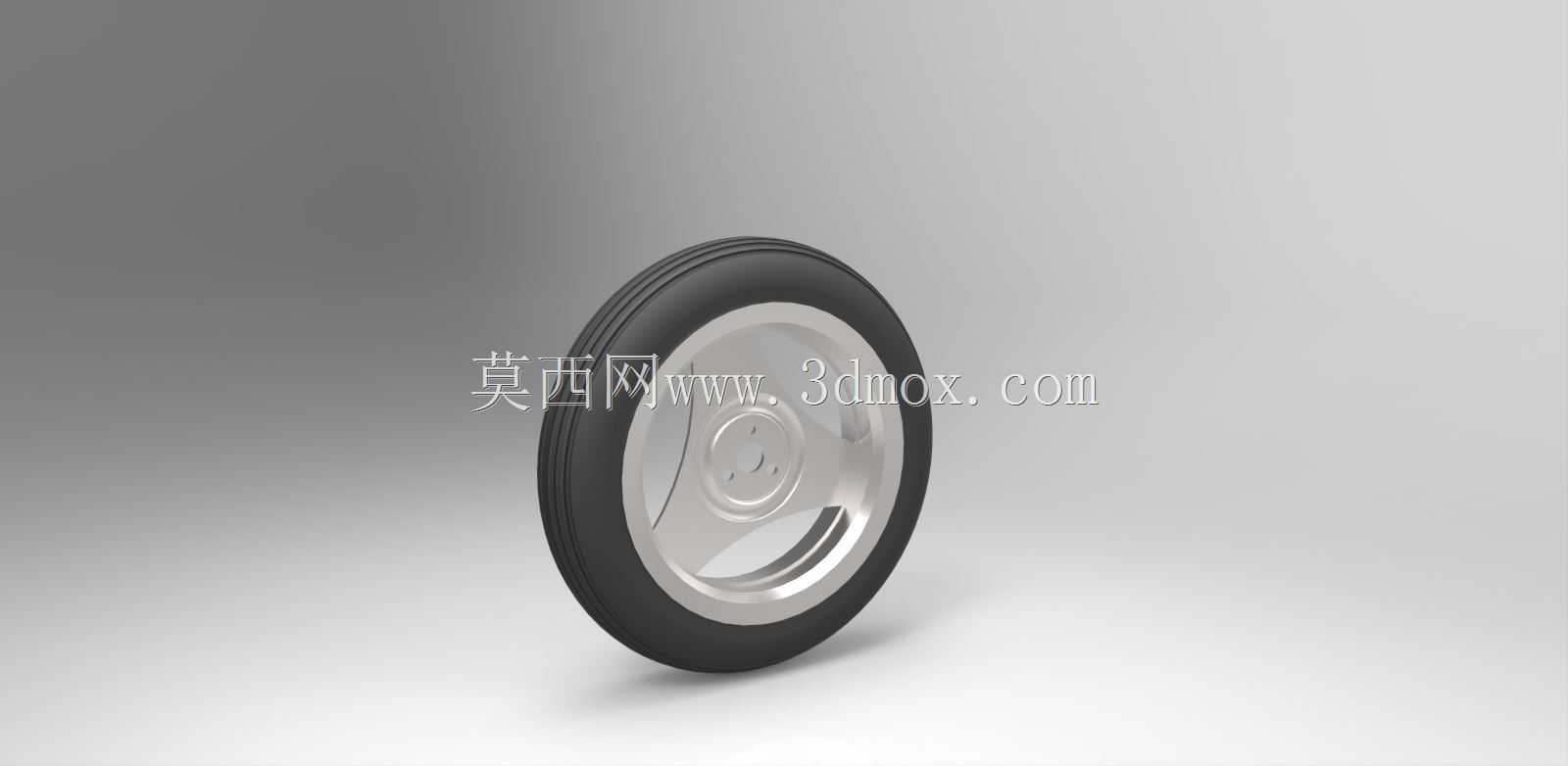

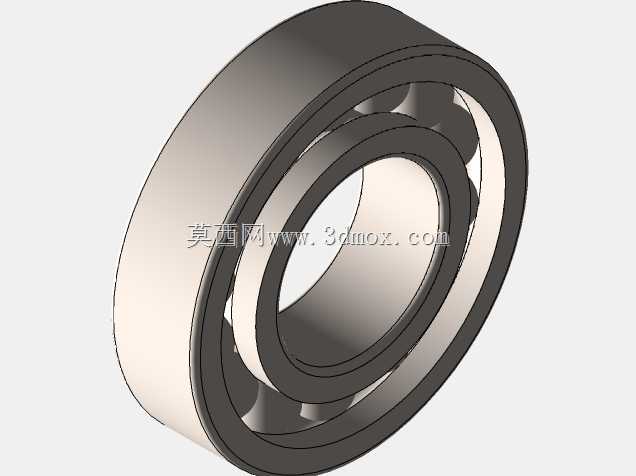

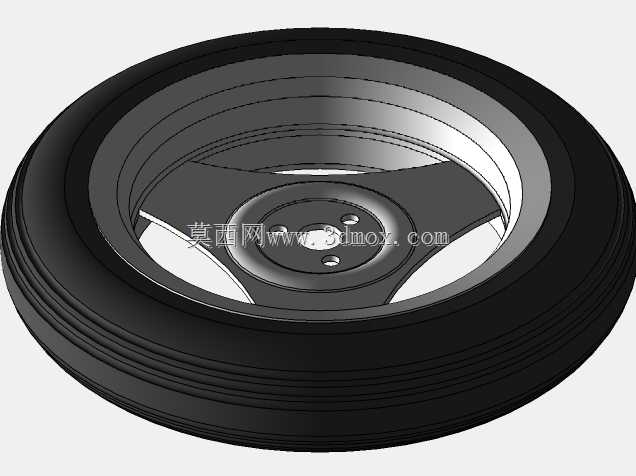

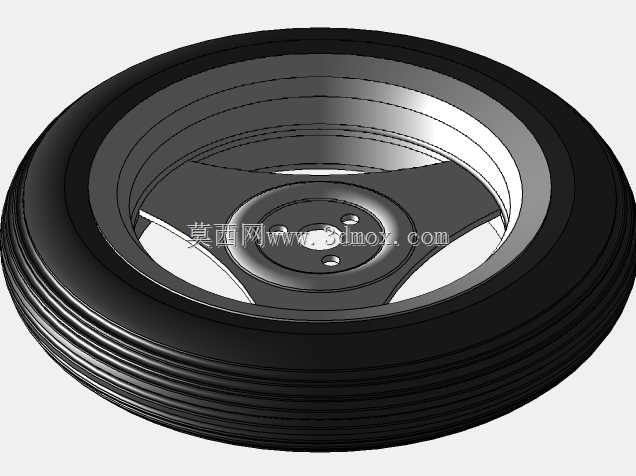

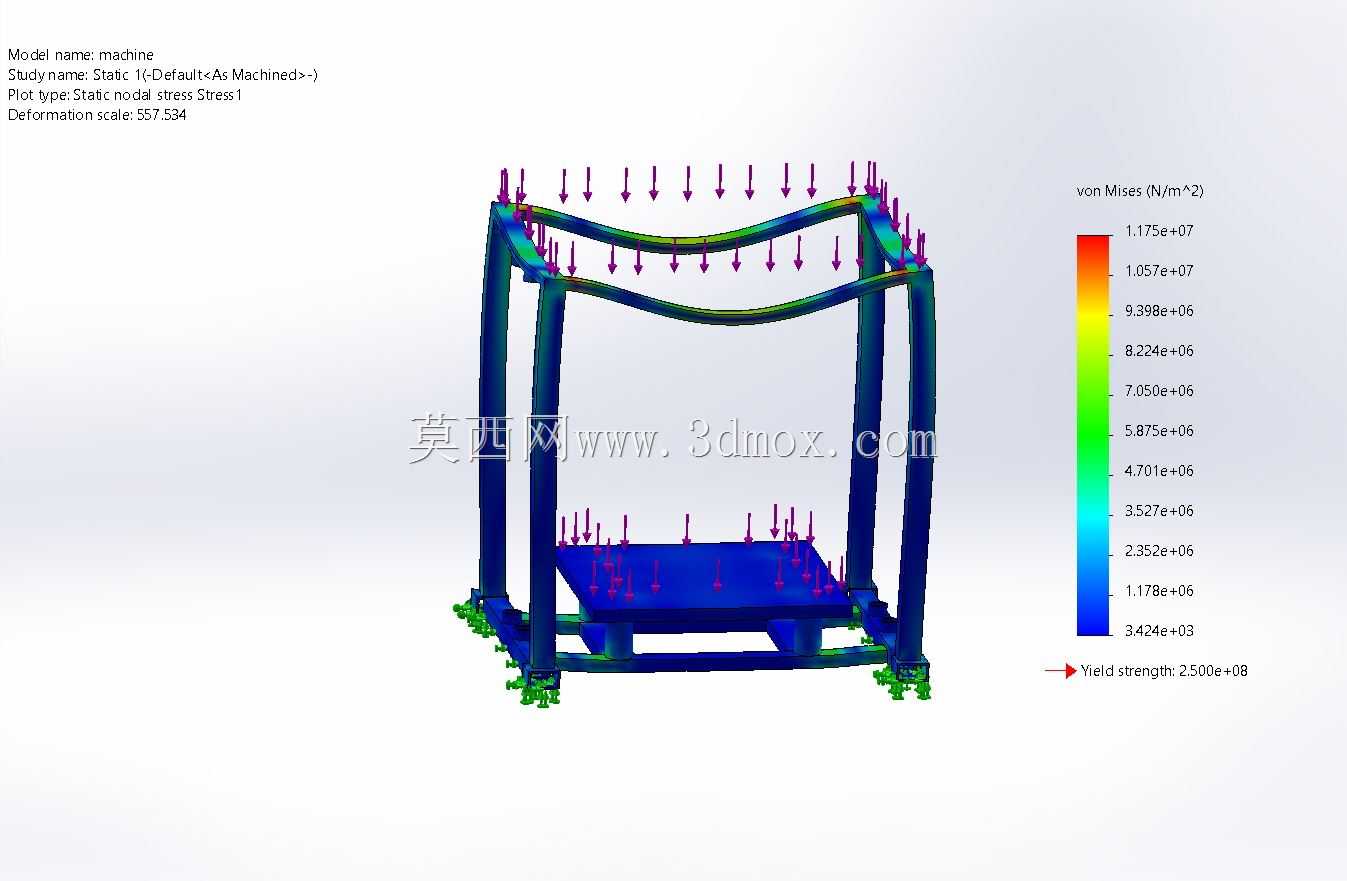

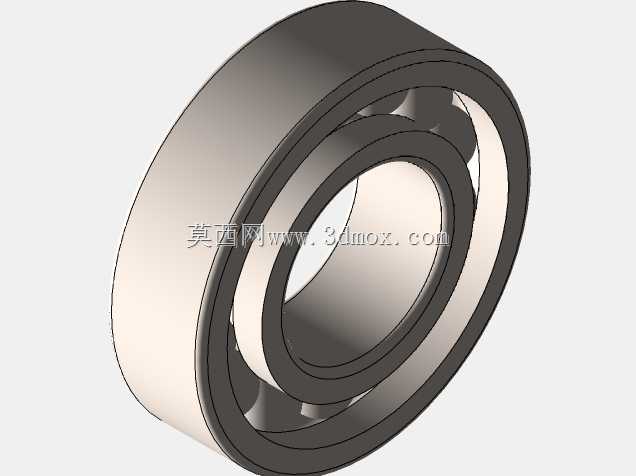

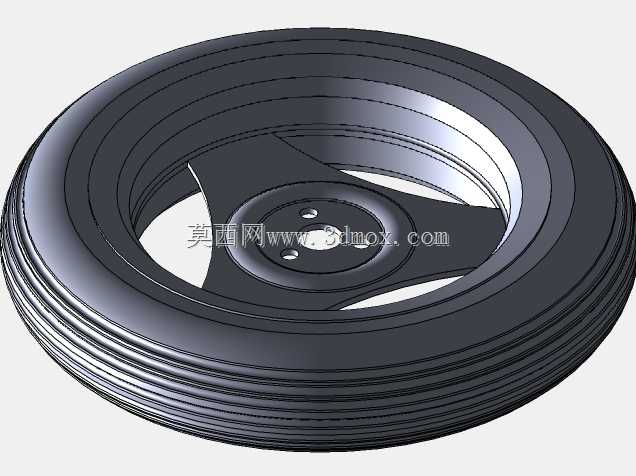

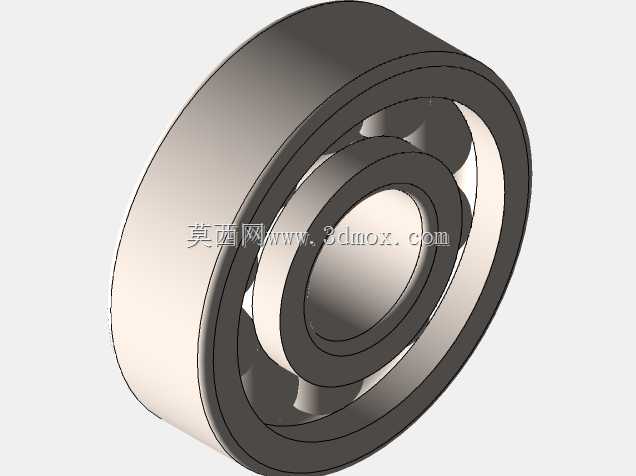

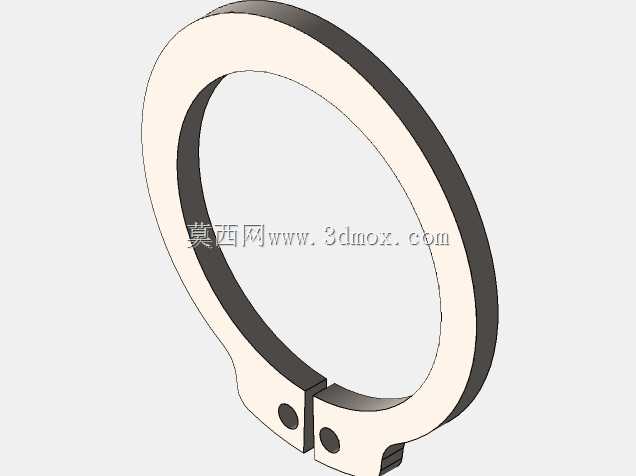

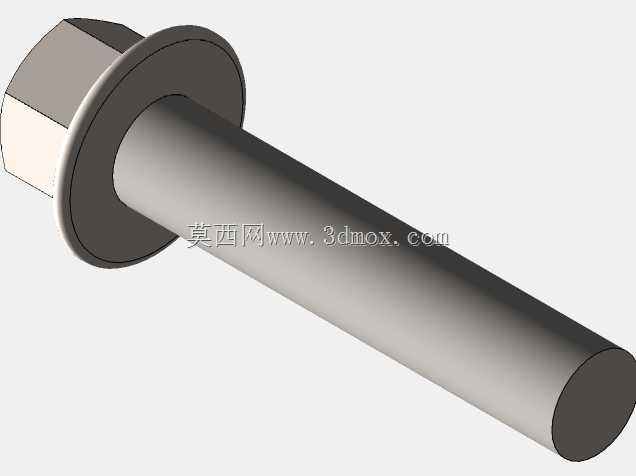

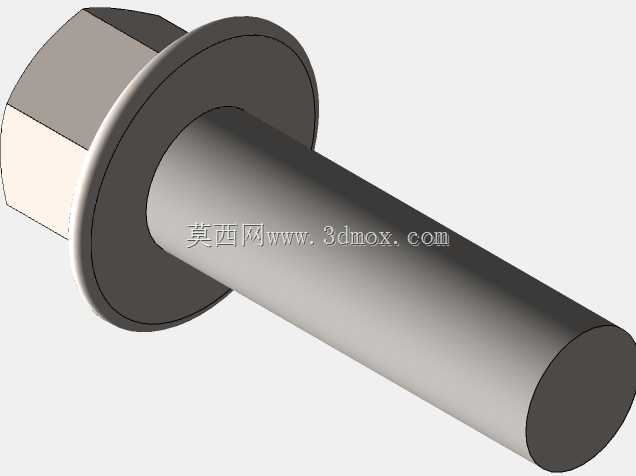

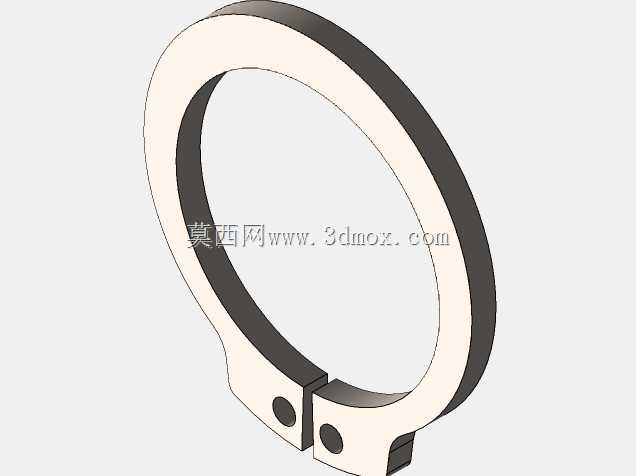

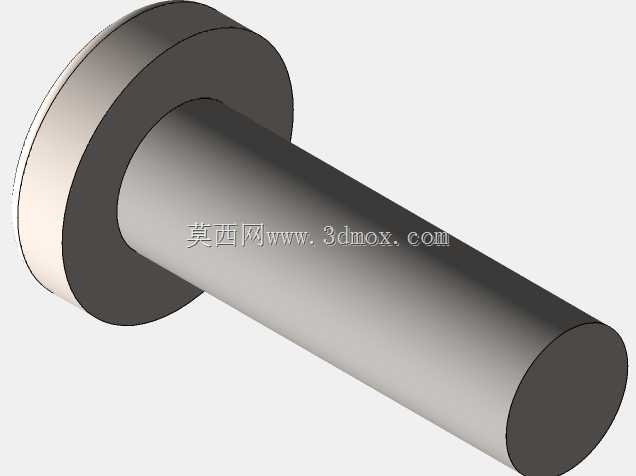

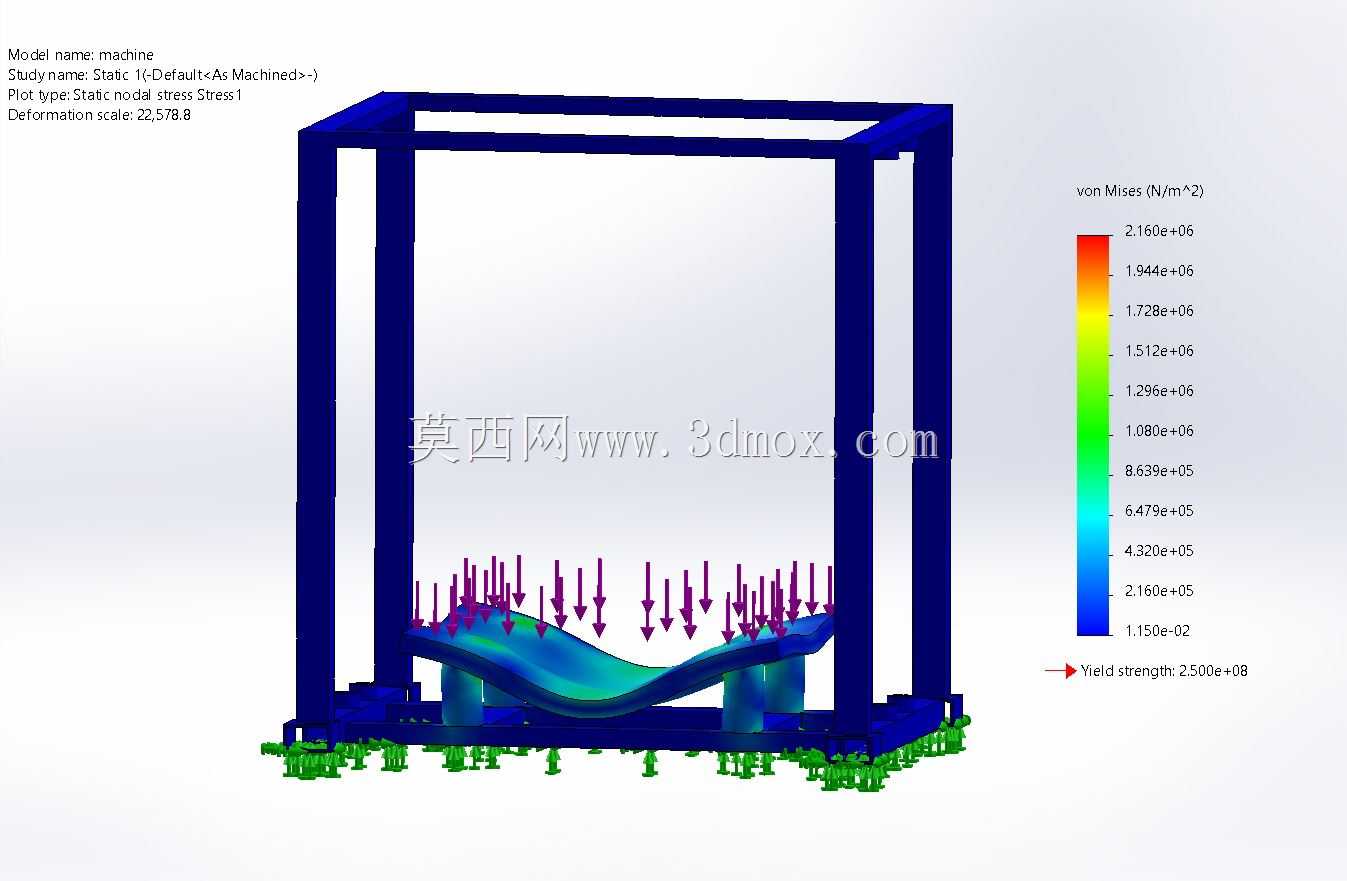

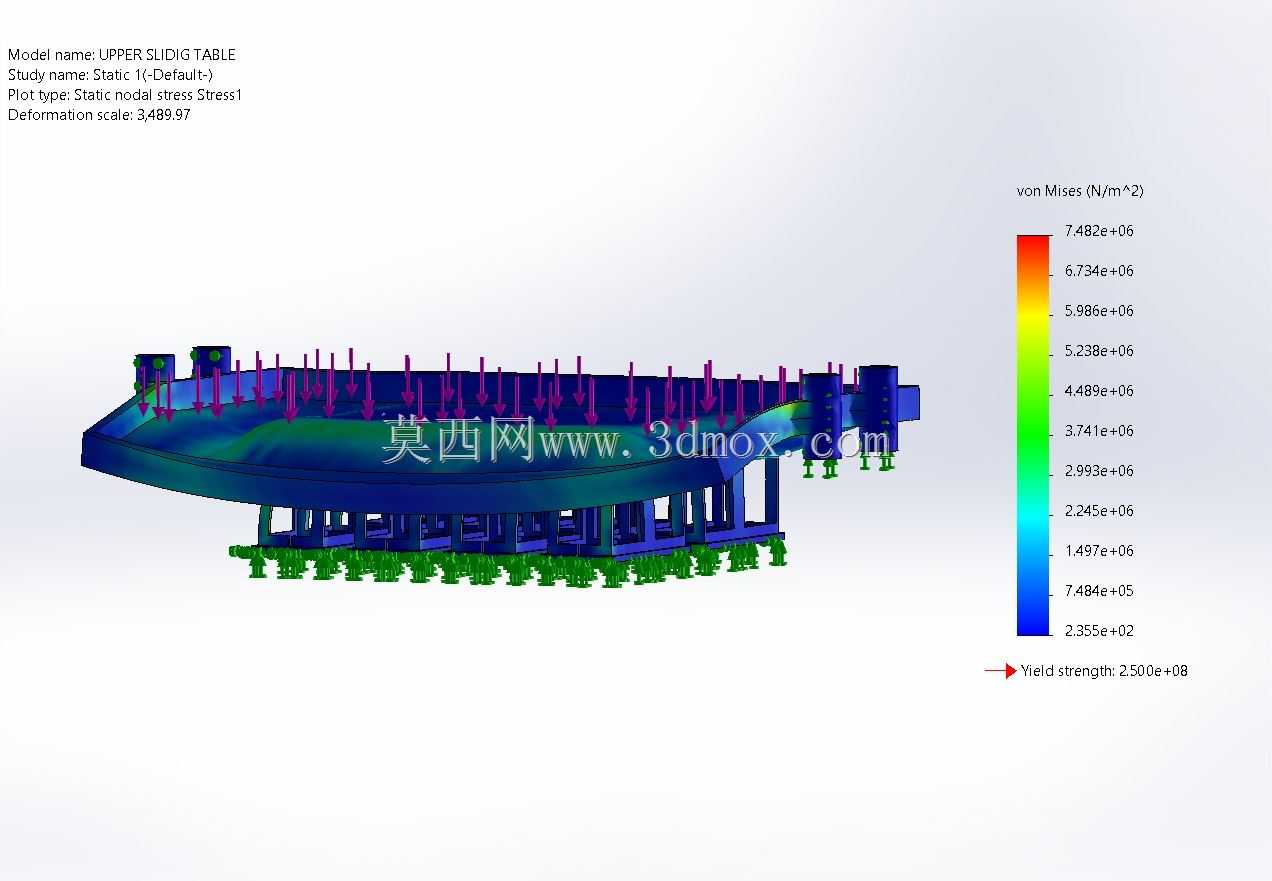

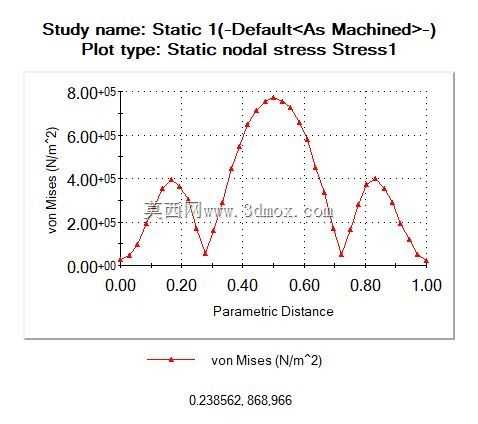

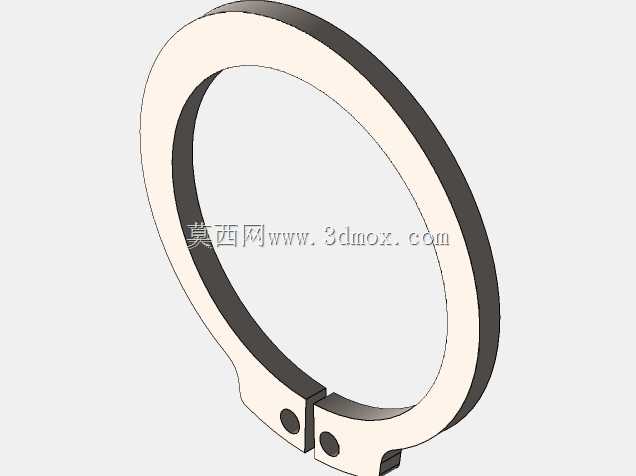

　　结构细节上，所有杆件的端部均做钝化打磨处理，避免焊接毛刺、尖锐边角对操作人员造成划伤，脚轮选用带密封轴承的充气轮，可适配工地凹凸不平的碎石路面、泥土路面移动，具备一定的减震能力，减少转场过程中振动对焊接节点的冲击。框架整体的受力路径经过优化，振动作业时的激振力从安装位通过斜撑传递到整个框架，再通过前端承托工位均匀传递到模具上，不会出现局部应力集中导致的结构损坏，长期高频振动作业下的结构稳定性更有保障。
