教学演示用等臂式机械配重天平结构

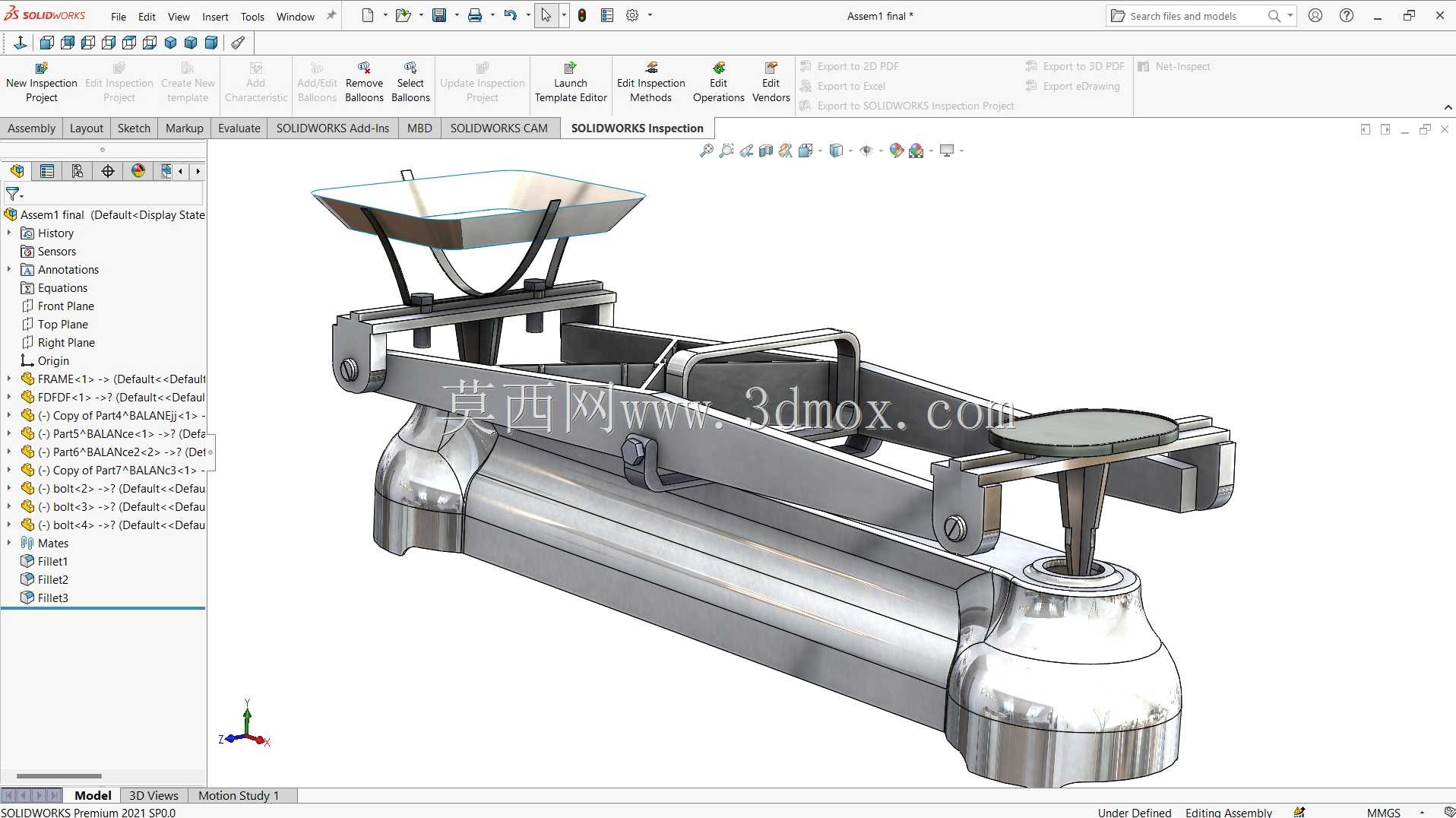

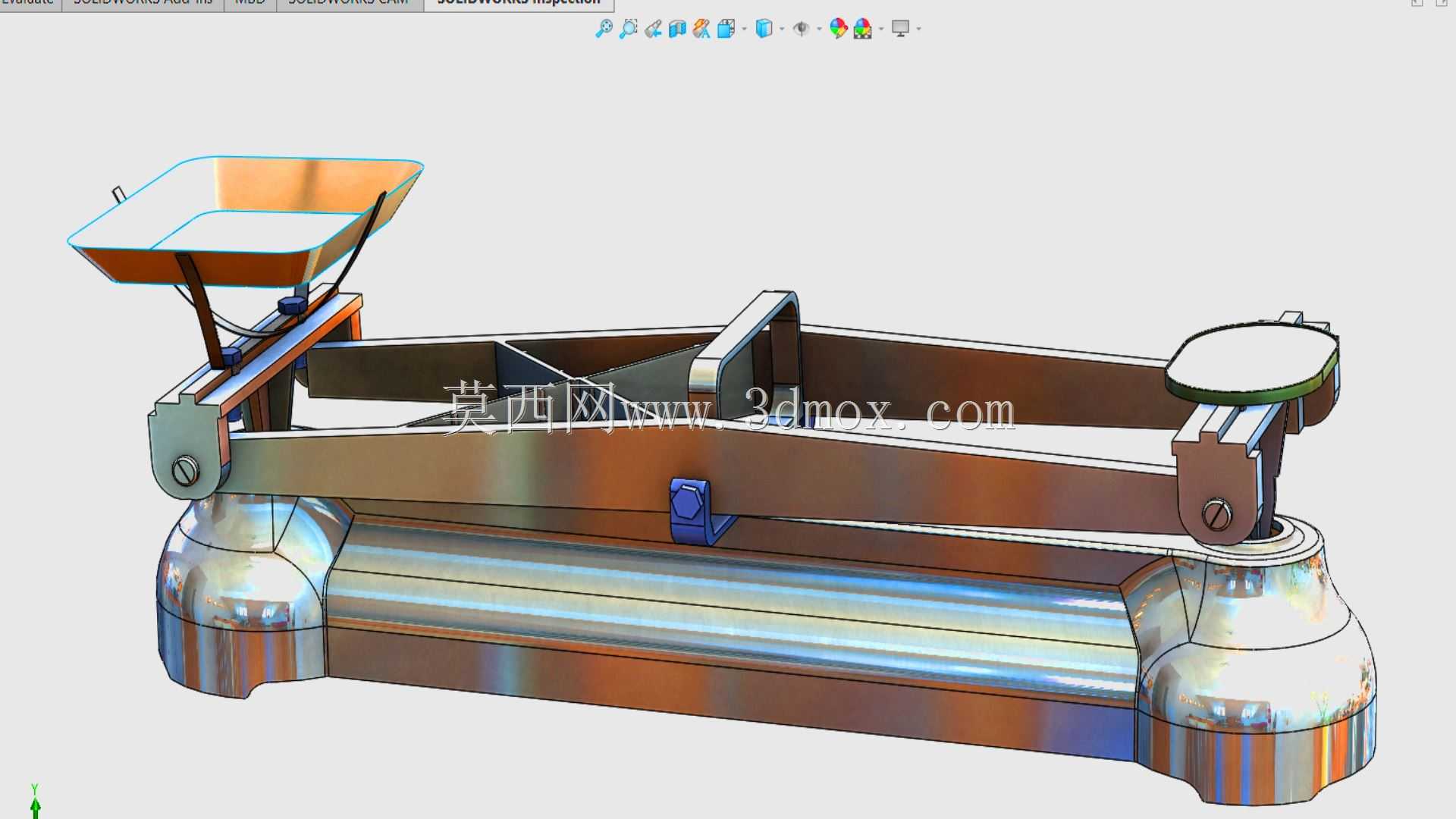

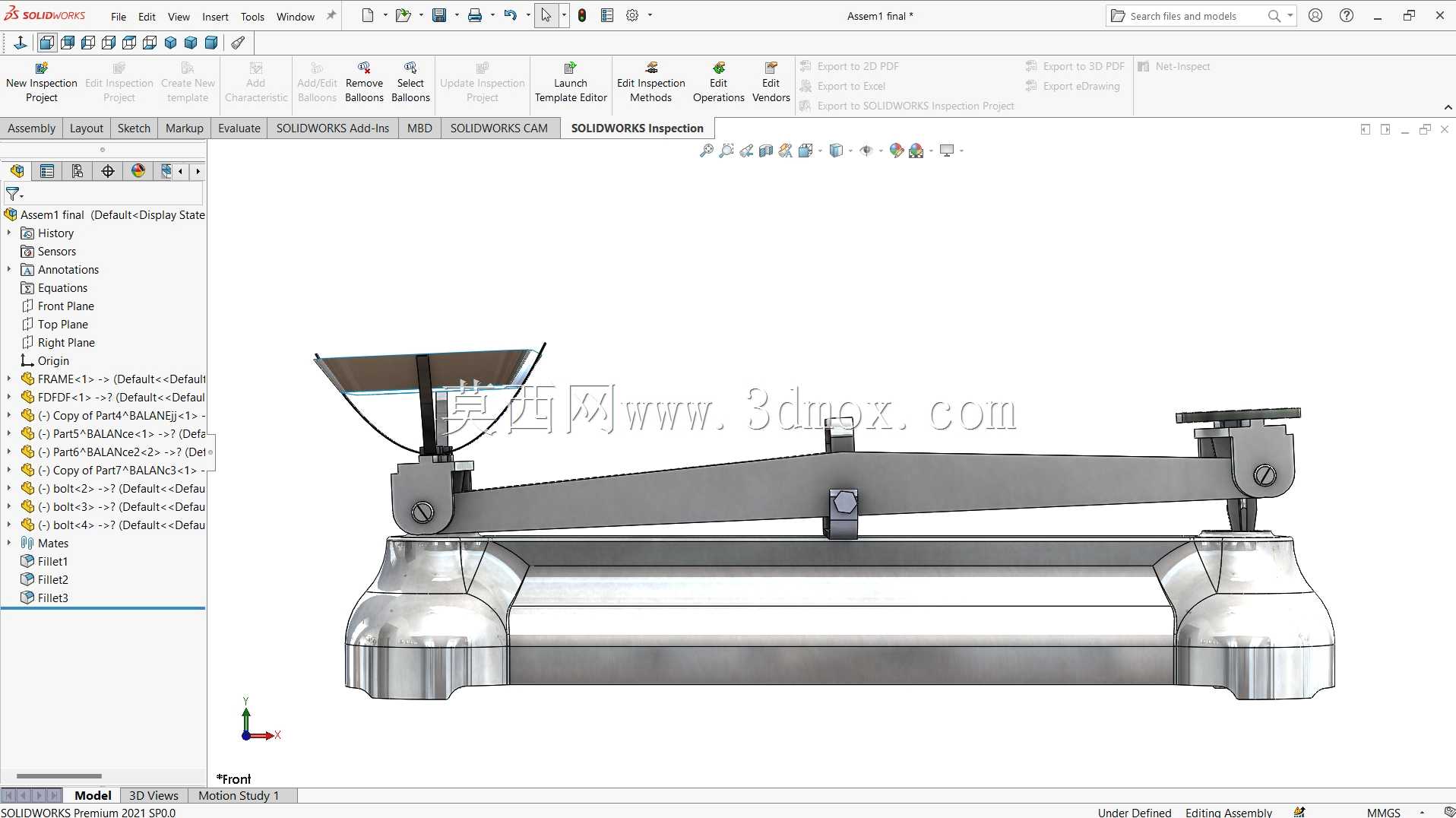

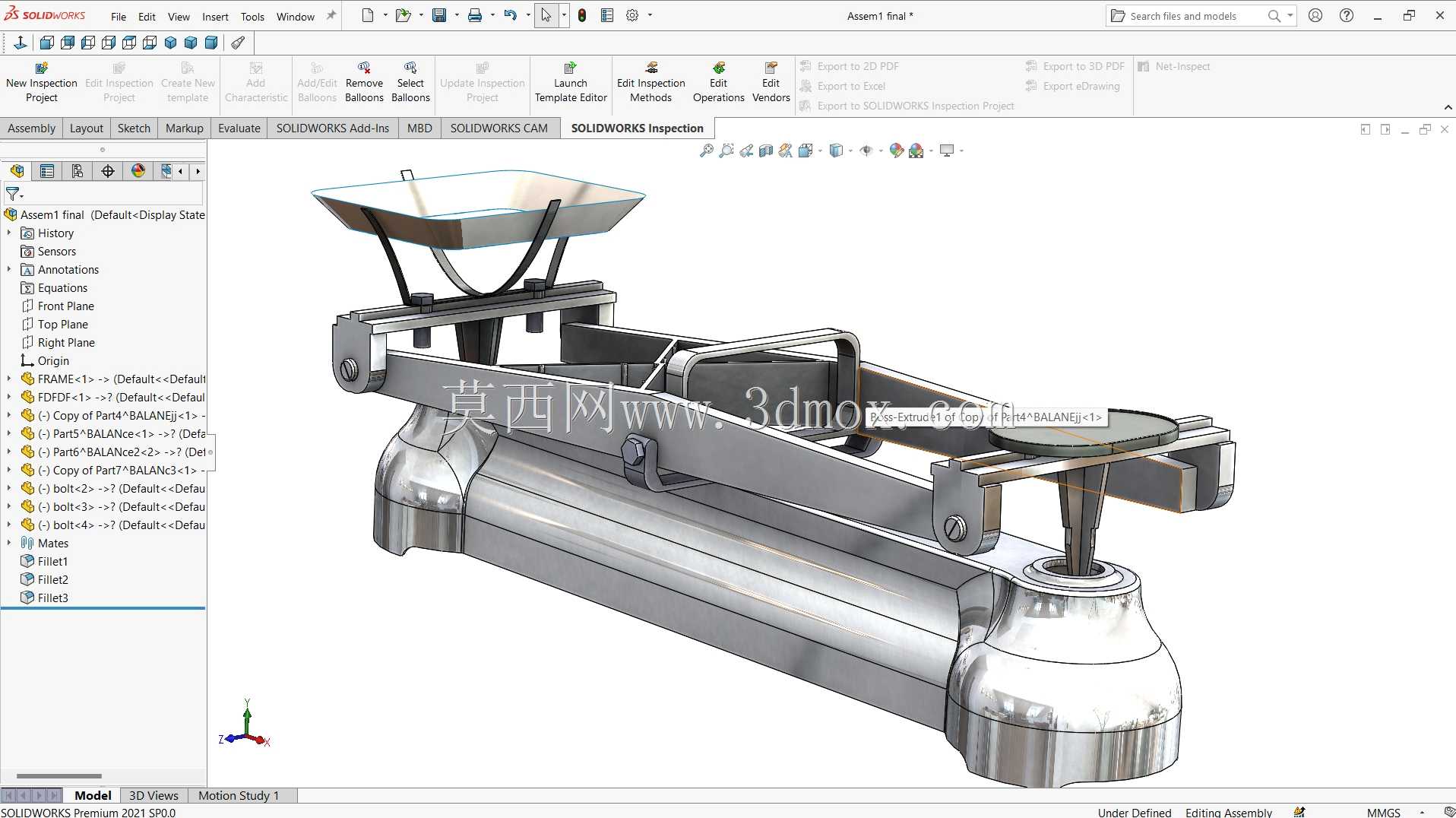

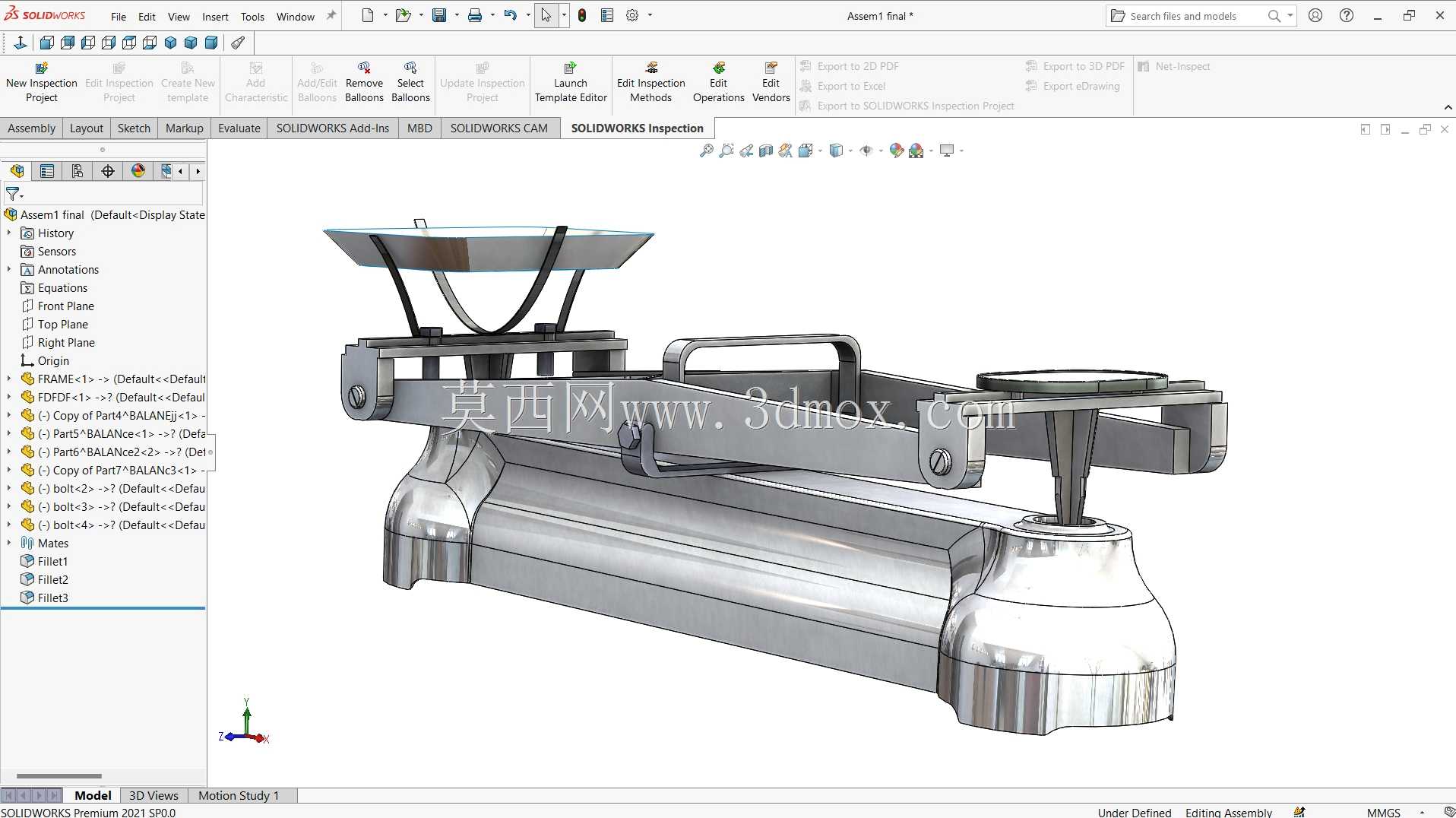

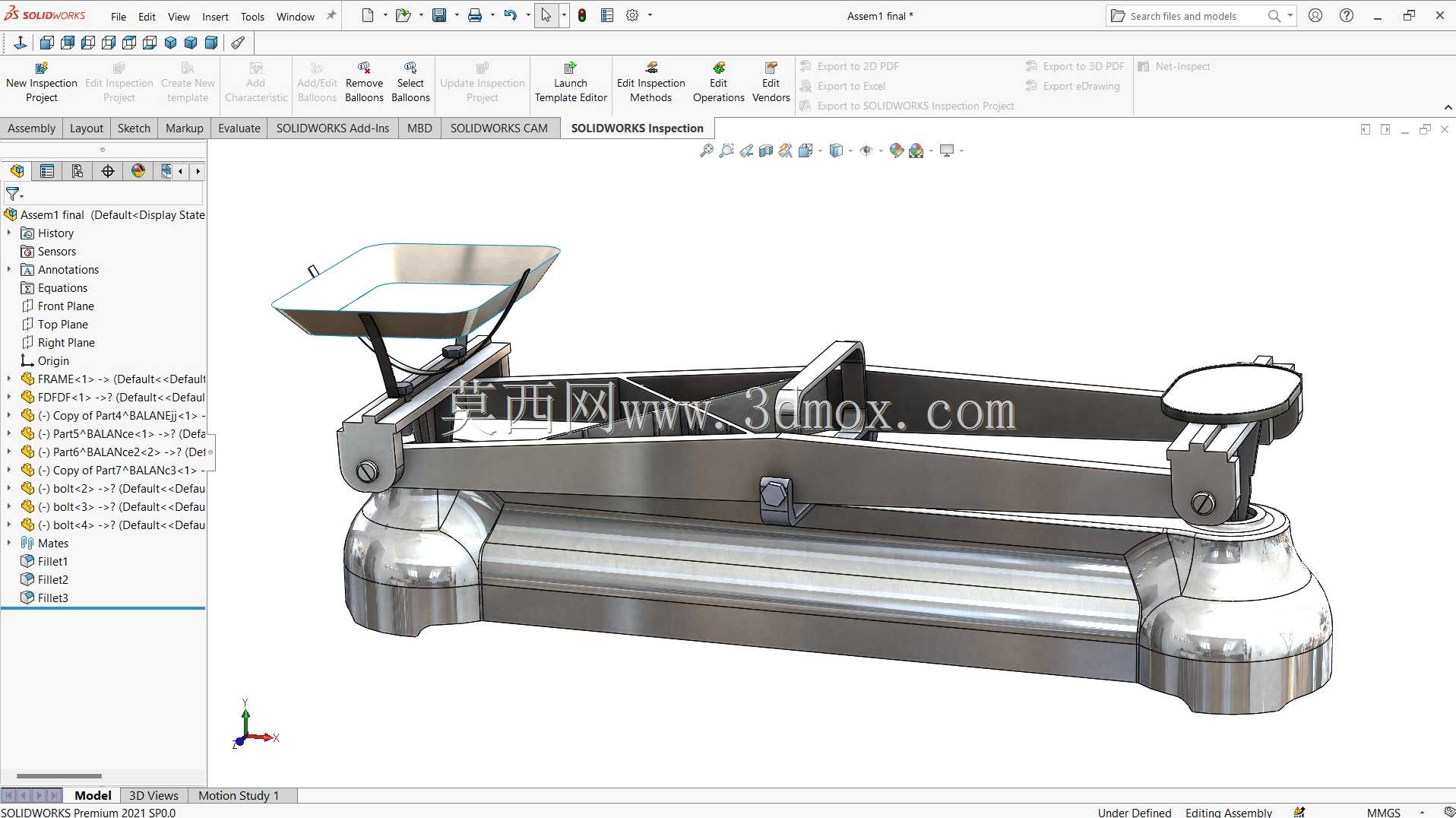

　　这款机械配重天平的结构设计完全围绕等臂杠杆的力矩平衡原理展开，核心承载梁采用对称式布局，支点位于梁体的几何中心位置，两侧力臂长度公差控制在0.1mm以内，从结构根源上消除不等臂带来的系统称重误差。梁体两端分别设置载物端与配重端，载物端配套带围挡的浅盘式承料结构，围挡高度35mm，可避免称量过程中颗粒状、小型块状物料滑落，承料盘通过铰接支座与梁体连接，支座内置自润滑铜套，可保证承料盘在梁体摆动过程中始终保持水平状态，不会出现物料倾洒的问题。配重端设置标准砝码放置平台，平台表面加工有定位凹槽，可适配不同规格的标准砝码，避免称量过程中砝码移位影响平衡精度。

　　从实际应用场景来看，这类机械天平除了用于中小学物理、工程力学课程的原理演示之外，在小型五金零件的抽检称重、实验室粉末试剂的粗称量、教学实验中的力矩验证场景中都有适配空间，相比电子天平，其纯机械结构无需供电，不存在电路故障、电池损耗的问题，在无供电的野外教学、简易实训场景中适应性更强。

　　设计过程中，底座采用两端圆弧过渡的长条形结构，整体长度320mm，宽度120mm，底座内部预留配重腔，可根据实际使用需求填充铸铁配重块，降低整体设备的重心，保证梁体摆动过程中设备不会出现侧翻，底座底部可设置四个可调式橡胶支脚，单支脚调节行程8mm，可适配不平整的工作台面，通过调节支脚高度让支点处的水准泡居中，保证初始状态下梁体处于水平平衡位置。梁体与支点的连接采用硬质合金刀口支承结构，刀口的刃口角度控制在60度，配合对应的硬质合金支承垫，可将摆动过程中的摩擦阻力降到最低，保证天平的灵敏度，可感知最小0.5g的重量差，满足教学演示与粗称量的精度需求。

　　梁体的摆动限位结构设置在支点两侧，限位块与梁体的间隙控制在2mm，既可以保证梁体有足够的摆动空间实现平衡找正，又能避免梁体摆动幅度过大导致承料盘或砝码脱落。载物盘与配重盘的安装位置距离支点的水平距离均为140mm，等长力臂的设计让配重砝码的标称值直接对应被称量物料的重量，无需额外换算，降低使用过程中的操作门槛。整体结构的外露部件均做圆角处理，没有尖锐棱角，避免教学使用过程中划伤操作人员，所有铰接位置都预留润滑注油孔，可定期加注润滑脂降低磨损，延长设备的使用寿命。

　　从安装边界来看，设备放置时需要预留左右各50mm的操作空间，方便取放物料与砝码，上方预留150mm的空间避免梁体抬升时与上方置物架干涉，整体设备总高度210mm，可放置在常规实验台、工作台面上使用，无需额外的固定安装，放置平稳即可投入使用。梁体采用铝合金材质加工，在保证结构强度的同时降低自身重量，提升摆动灵敏度，底座采用铸铁材质，利用自身重量保证设备稳定性，不同材质的搭配兼顾了灵敏度与稳定性的双重需求，避免全金属结构过重导致操作不便，或是全轻质结构导致重心不稳易翻倒的问题。
