工业重载万向充气式脚轮结构设计

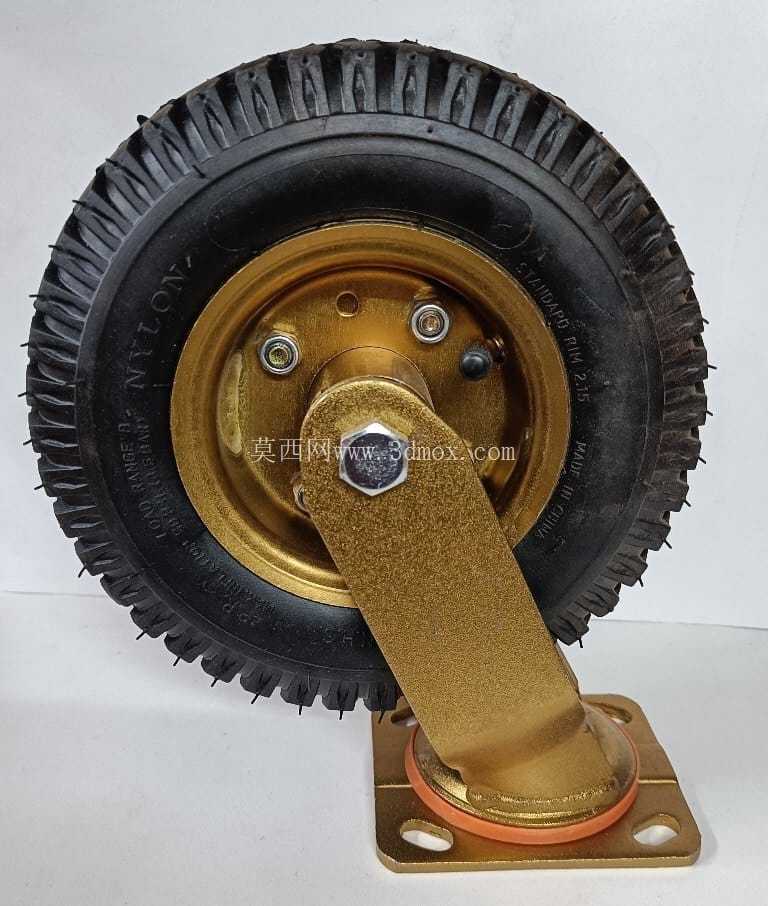

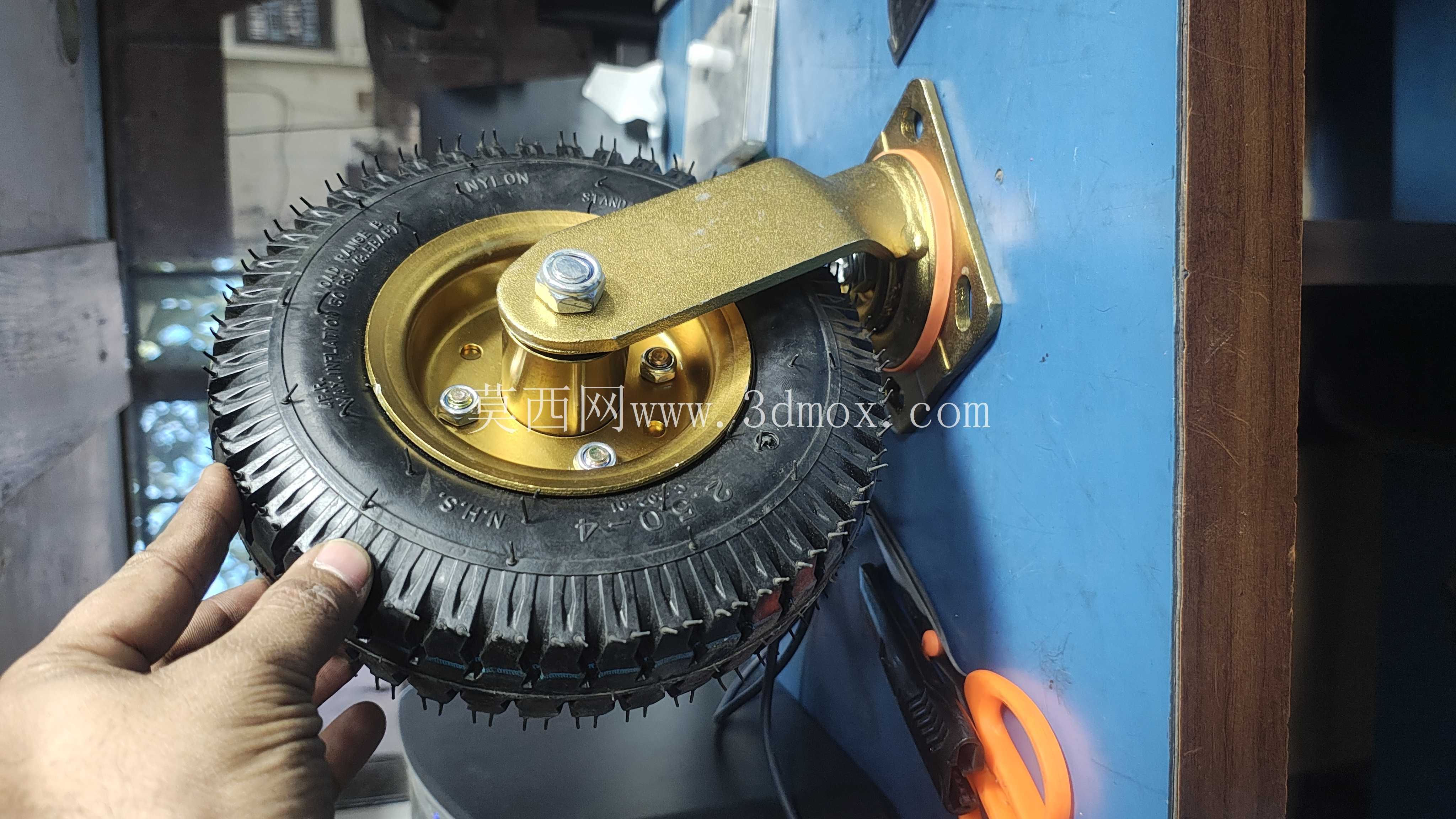

　　这款充气式万向脚轮的结构设计，核心围绕工业场景下的重载移动与减震需求展开，区别于普通硬质脚轮，充气胎体的结构能够在不平整地面、车间环氧地坪存在接缝、厂区碎石路面等工况下，有效吸收行进过程中的颠簸冲击，避免上方承载的设备因为刚性震动出现紧固件松动、精密元器件偏移的问题。从结构拆分来看，整个脚轮分为胎体、轮毂、回转支架、安装法兰四个核心部分，胎体采用深花纹橡胶结构，胎面的交错防滑纹路设计，能够在带少量油污、水渍的地面保持足够抓地力，避免重载推行时出现侧滑；轮毂采用冲压成型的金属轮盘，通过周向分布的紧固螺栓与轮轴连接，轮盘中部的轴承位预留了标准深沟球轴承的安装空间，保证轮体转动时的同轴度，减少径向跳动带来的推行阻力。回转支架部分采用加厚钢板冲压焊接成型，支架与轮体连接的轴位做了加厚翻边处理，避免长期重载下出现轴孔变形，支架上部的回转结构内置了平面推力轴承与径向滚珠轴承的组合结构，既可以承受垂直方向的重载压力，也能保证水平回转时的顺畅度，不会因为负载过大出现转向卡滞的问题。底部的安装法兰采用方形四孔设计，安装孔位做了长圆孔优化，允许安装时存在少量的位置偏差，降低安装对位的难度，法兰与回转支架之间设置了耐磨缓冲垫片，既可以减少转向时的金属摩擦异响，也能避免长期转动磨损导致的安装间隙过大。

　　从实际应用场景来看，这类脚轮通常适配于车间移动工作台、重型工具柜、中小型移动式设备机架、仓储周转台车等需要频繁移位的承载设备，选型时需要重点关注安装法兰的孔位尺寸、支架的回转半径、轮体的总高度三个核心边界参数：安装法兰的孔距需要与设备底部的安装梁预留孔位匹配，避免现场二次打孔；回转半径决定了脚轮转向时不会与设备底部的结构件发生干涉，设计时需要预留足够的避让空间；轮体总高度则直接影响设备安装后的整体离地高度，需要与配套的固定支撑脚高度匹配，保证设备放置平稳时脚轮处于刚好接触地面或者微抬的状态，避免长期承重导致胎体变形。

　　设计过程中针对胎体的充气压力也做了对应匹配，常规使用场景下维持标准胎压即可，当承载重量接近额定负载上限时，可以适当提高胎压减少胎体形变，避免胎体与轮毂之间出现脱层；在地面平整度较差的厂区使用时，可以适当降低胎压，提升减震效果，减少推行时的颠簸。轮体的转动部位与回转部位都预留了润滑脂加注通道，日常维护时可以定期加注润滑脂，延长轴承使用寿命，避免长期在多粉尘车间使用出现转动卡滞的问题。支架表面采用喷塑处理，相比普通喷漆层的耐磨性能更好，能够耐受日常推行过程中的磕碰、车间常见的弱酸碱腐蚀，不会轻易出现掉漆生锈的问题。

　　胎面的花纹深度做了针对性优化，既保证足够的抓地力，也不会因为花纹过深容易嵌入车间的金属切屑、杂物，日常清理更加方便，避免嵌入的硬物扎破胎体导致漏气。整个结构的受力路径经过反复校核，垂直方向的负载从安装法兰传递到回转支架，再通过轮轴传递到轮毂与胎体，所有受力部位的板材厚度、焊缝强度都按照1.5倍额定负载做了冗余设计，避免突发冲击负载时出现支架断裂、轮轴变形的问题。转向结构的阻尼经过匹配，空载时转向灵活，重载时不会因为转向过于灵活出现推行方向跑偏的问题，单人即可轻松完成重载设备的移位与转向操作，不需要额外借助搬运工具，能够有效提升车间内设备移位、物料周转的效率。
