平板安装式重载万向脚轮结构设计

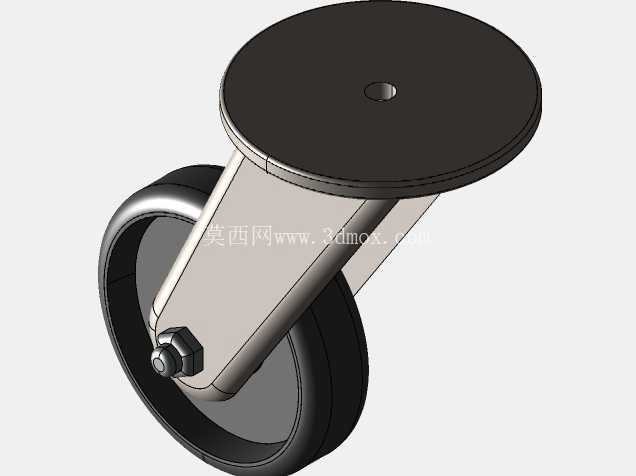

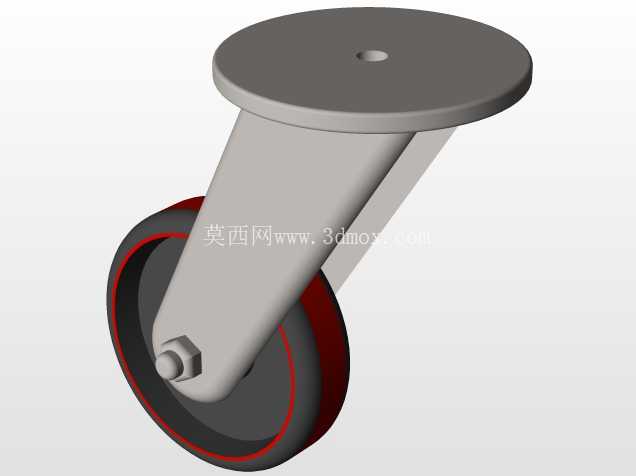

　　在各类工业移动设备、工装周转架、轻型输送线旁置料车、车间作业操作台的移动结构设计中，脚轮作为直接接触地面、承载整机重量同时实现灵活位移与转向的核心部件，其结构合理性直接决定了整套移动机构的使用顺畅度与服役寿命。这款平板安装式万向脚轮的结构设计，首先从安装适配性出发，顶部采用圆形平置安装法兰盘，盘面中心预留定位安装孔，法兰盘整体厚度经过载荷校核，能够在通过螺栓与设备底部安装面锁紧后，均匀分散上部传递的竖向载荷，避免局部应力集中导致的法兰盘变形，安装面的平面度公差控制在合理区间，能够适配多数工业设备底部的槽钢、方管焊接机架的安装平面，不需要额外加工过渡转接板即可完成装配，有效降低现场安装的加工工作量。

　　转向支架部分采用一体弯折成型的承力臂结构，支架从法兰盘底部的回转中心位置向下倾斜延伸至轮轴安装位，倾斜角度经过反复校核，既保证了回转中心与轮面接触点的偏移距处于合理范围，让转向操作时的阻力控制在人力可轻松推动的区间，又避免了偏移距过大导致的推行过程中轮体摆振、走偏问题。支架与顶部法兰盘之间内置回转支承结构，能够实现360度水平方向自由回转，回转副的配合间隙经过严格控制，既不会因为间隙过小导致转向卡滞，也不会因为间隙过大造成轮体晃动、转向虚位过大的问题，在设备推行转向时能够精准跟随施力方向调整行进角度。

　　轮体部分采用外圈软质耐磨层与内圈硬质承力层的复合结构，外圈的弹性材质能够在车间环氧地坪、水泥地面、硬化沥青地面等不同工况地面行走时，有效缓冲地面微小凸起、接缝带来的振动，避免上部搭载的精密工装、易碎工件因为振动出现移位、磕碰损伤，同时软质接触层也能降低行走过程中产生的滚动噪音，适配车间内低噪音作业的环境要求；内圈的硬质承力结构能够保证轮体在额定载荷下不会出现过度形变，维持稳定的滚动半径，避免轮体受压变形后滚动阻力陡增的问题。轮轴位置采用带防松结构的锁紧组件，将轮体与支架下端的安装位可靠连接，轴部配合面的公差设计兼顾了转动灵活性与连接可靠性，轮体可绕轮轴顺畅转动，不会出现轴向窜动。

　　从安装边界来看，这款脚轮的整体安装高度处于常规工业脚轮的通用尺寸区间，顶部法兰盘的安装孔位间距符合行业通用的安装尺寸规范，能够直接替换同规格的现有脚轮产品，不需要对原有设备的底部安装结构做改动，在设备维护更换配件时具备极强的适配性。在实际应用场景中，这类脚轮既可以用于单台承载数百公斤的车间周转料车，四个脚轮均匀分布在料车底部四角，其中两个可搭配锁止结构实现位置固定，也可以用于小型移动式加工设备、可移动工作台的底部支撑，满足设备在车间内不同工位之间灵活转场、到位后固定作业的使用需求。设计过程中针对轮体与支架的间隙做了优化，避免车间环境中的铁屑、线头、灰尘等杂物卷入轮轴与支架的缝隙中造成卡滞，支架的弯折处做了圆弧过渡处理，消除应力集中点，在承受冲击载荷时不会出现焊缝开裂、支架断裂的问题。轮面的弧度设计也经过考量，与地面的接触面积控制在合理范围，既保证足够的接触摩擦力避免推行时打滑，又不会因为接触面积过大导致滚动阻力升高，在空载和额定载荷状态下都能保持稳定的推行手感。
