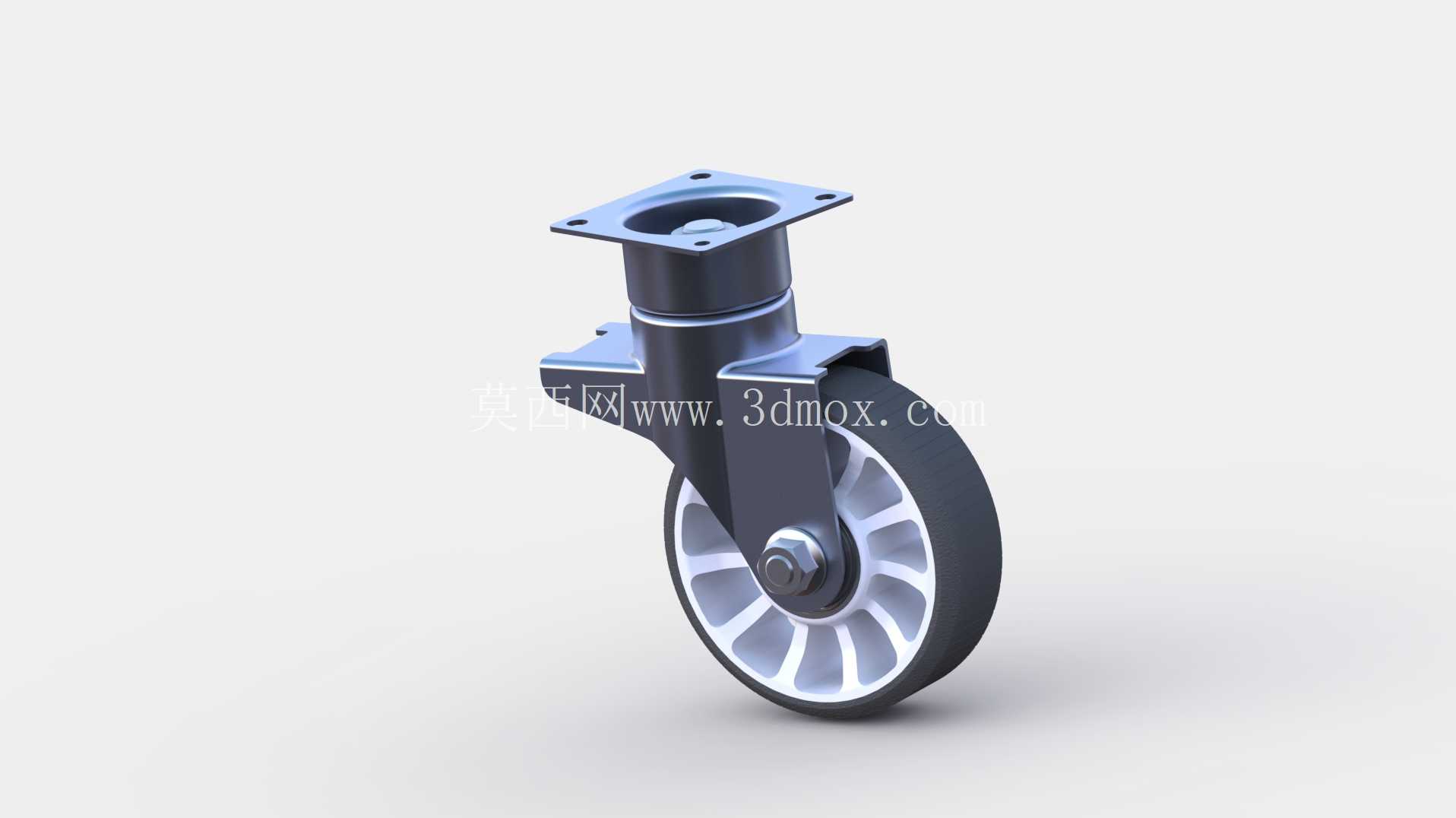

带方形安装支架重载工业万向脚轮

　　这款重载万向脚轮的结构设计完全围绕工业场景的高频重载移动需求展开，首先从安装端来看，顶部采用方形四孔法兰安装座，安装孔位按照通用工业支架的安装间距做了标准化适配，安装面做了铣平处理，和设备支架贴合时不会出现间隙，避免长期受力后安装螺栓出现剪切疲劳。法兰座下方的回转支承结构采用了双列钢球的回转设计，相比普通单排滚珠的转向结构，能承受更大的径向载荷和偏载力矩，就算设备推行时遇到地面凸起产生侧向冲击力，回转结构也不会出现卡滞或者钢球脱出的问题，转向时的阻尼经过调校，既不会因为太松导致设备推行时方向跑偏，也不会因为太紧增加转向时的操作力度。

　　支架主体采用加厚钢板冲压成型后做了焊接加强，转向支架和轮体连接的轴套部位做了衬套镶嵌，避免金属直接摩擦产生的磨损和异响，轮架侧面还做了加强筋结构，在承受大吨位载荷时不会出现支架变形张开的问题。轮体部分采用了聚氨酯包胶的结构，轮芯为高强度工程塑料一体注塑成型，辐条式的轮芯结构在保证整体强度的同时降低了轮体自身重量，外层的聚氨酯胶面硬度控制在邵氏85A左右，既具备足够的承载能力，又能在车间环氧地坪、水泥地面、钢板地面等常见工业地面上推行时起到缓冲作用，不会刮伤地面，同时胶面的耐磨性能经过优化，长期推行不会出现掉屑或者开裂的问题。

　　轮轴部分采用带锁紧的螺栓轴结构，轴和轮体内孔之间加装了深沟球轴承，转动时的阻力非常小，就算满载状态下推行也不会有明显的阻滞感。从实际应用场景来看，这类脚轮广泛应用在工业车间的移动工作台、工具柜、自动化设备周转车、重型货架、中小型设备移动底座上，在设备需要频繁移位调整工位的场景下，万向结构可以灵活调整行进方向，不需要额外的转向机构就能在狭窄的车间通道内完成转向移动。设计过程中首先考虑的是承载能力的匹配，整个轮体的直径、支架的钢板厚度、回转结构的钢球数量都是按照对应额定载荷做的安全系数校核，安全系数取到了2.5倍，完全满足工业场景下偶尔出现的冲击载荷使用需求。

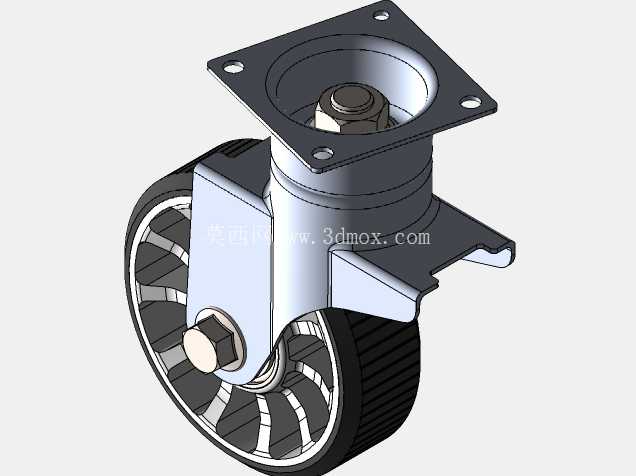

　　安装边界方面，方形法兰的安装孔距适配市面上绝大多数标准设备支架的安装尺寸，安装时只需要在设备底座对应位置开四个对应直径的通孔，用螺栓锁紧即可完成安装，不需要额外做转接支架，轮体的总高度在设计时也控制在通用安装高度范围内，替换原有旧脚轮时不需要调整设备的整体支撑高度，不会出现设备倾斜的问题。轮面的宽度经过优化，和地面的接触压强控制在合理范围内，就算在相对松软的地面上推行也不会出现轮体陷进地面的问题，同时胶面的防滑性能可以保证在有少量油污或者水渍的地面上推行时不会出现打滑的情况。整个结构没有多余的复杂零件，日常维护只需要定期在回转轴承和轮轴轴承处加注润滑脂即可，不需要频繁拆解更换零件，使用寿命相比普通轻型脚轮提升三倍以上。在做三维建模的时候，所有的配合尺寸都按照实际加工公差做了预留，回转结构的间隙、轮体和支架的间隙都控制在合理范围内，既不会因为间隙太小导致转动卡滞，也不会因为间隙太大出现轮体晃动的问题，安装孔的位置度公差也按照机械加工的通用公差做了设定，实际生产加工时可以直接按照模型尺寸开模或者冲压加工，不需要额外调整尺寸。
