精密空气质量流量校准装置结构设计

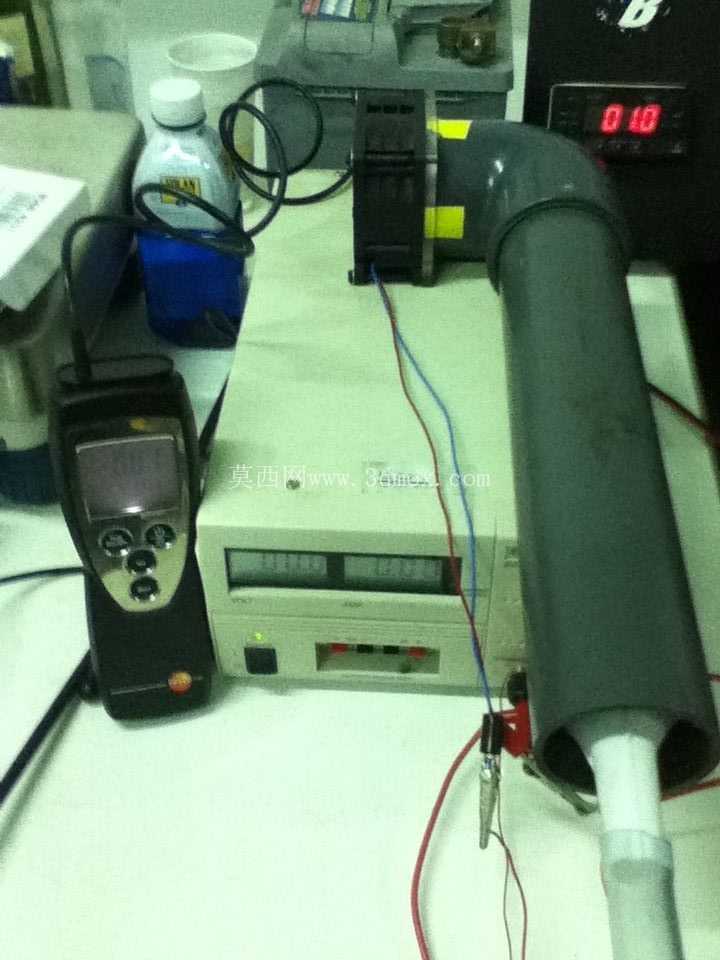

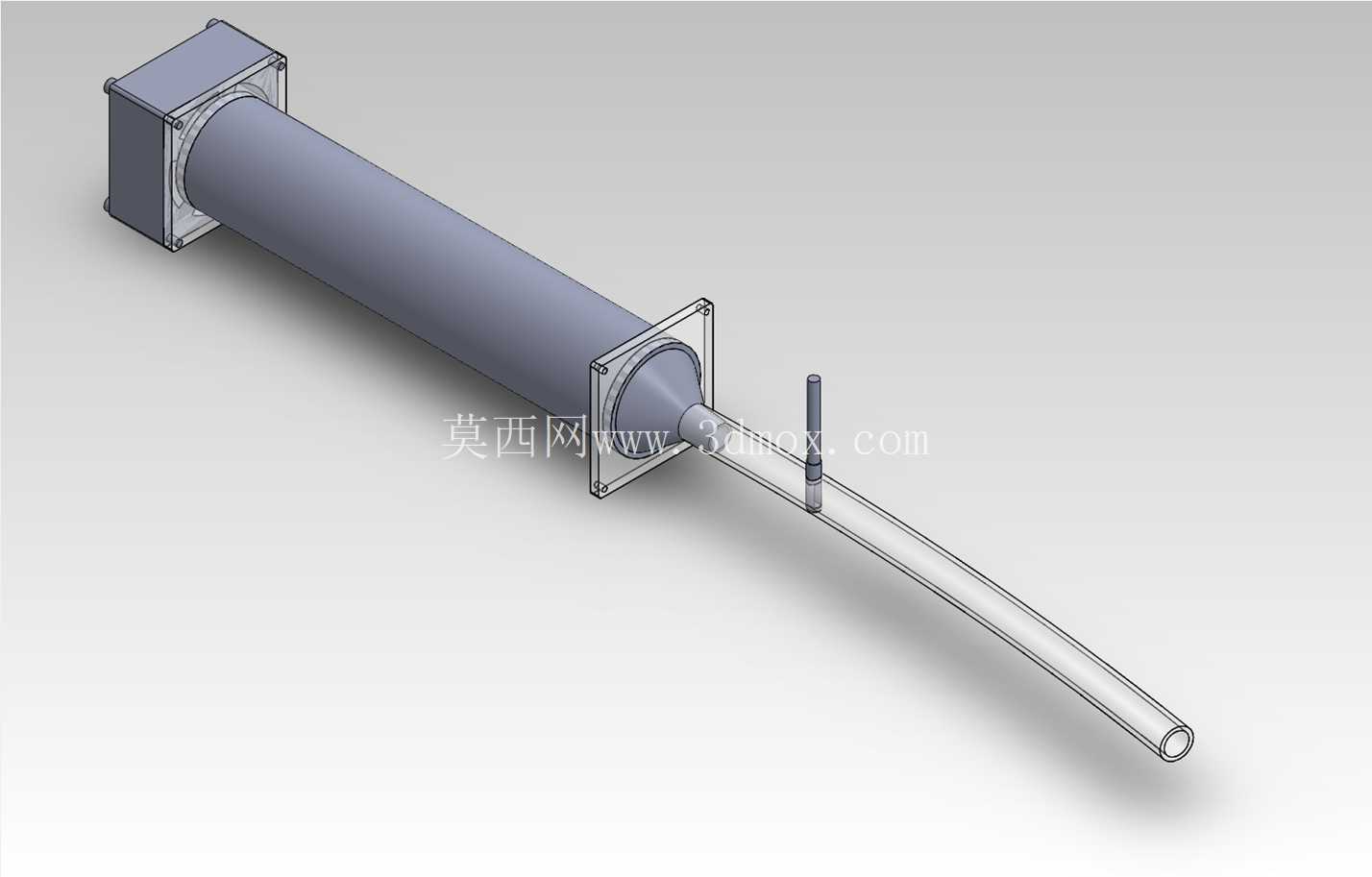

　　在工业传感计量、环境监测设备量产校验、实验室气路测试场景中，流量类传感器的量值溯源校准是保障测量精度的核心环节，这套校准装置的结构设计，完全围绕精密质量空气流量传感器的实流校准需求搭建，没有冗余的装饰性结构，所有部件的选型与布局都服务于气路稳定、安装便捷、测试可复现这三个核心工程目标。从整体结构来看，装置采用轴向直通式气路布局，动力端为方形安装座内置的送风组件，通过方形法兰直接与主气路筒体连接，这种端接方式能最大程度降低气路入口段的紊流干扰，避免气流偏斜导致的传感器测量误差。

　　主筒体采用等径直管设计，长度经过流场仿真校核，预留了足够的直管段长度，让气流在进入测试段前充分发展为稳定层流，这也是实流校准装置的核心设计要点——很多简易校准工装忽略直管段长度要求，直接将传感器贴近风源安装，最终校准数据的离散度会超过允许误差范围。筒体中段设置的方形安装法兰，是整套装置的安装基准面，法兰上的安装孔位按照通用光学平台、工业铝型材机架的安装孔距设计，既可以通过法兰将整套装置固定在测试台架上，也能反向作为测试段传感器的安装定位基准，保证传感器探头的插入深度与气路轴线重合，避免偏心安装带来的流场扰动。

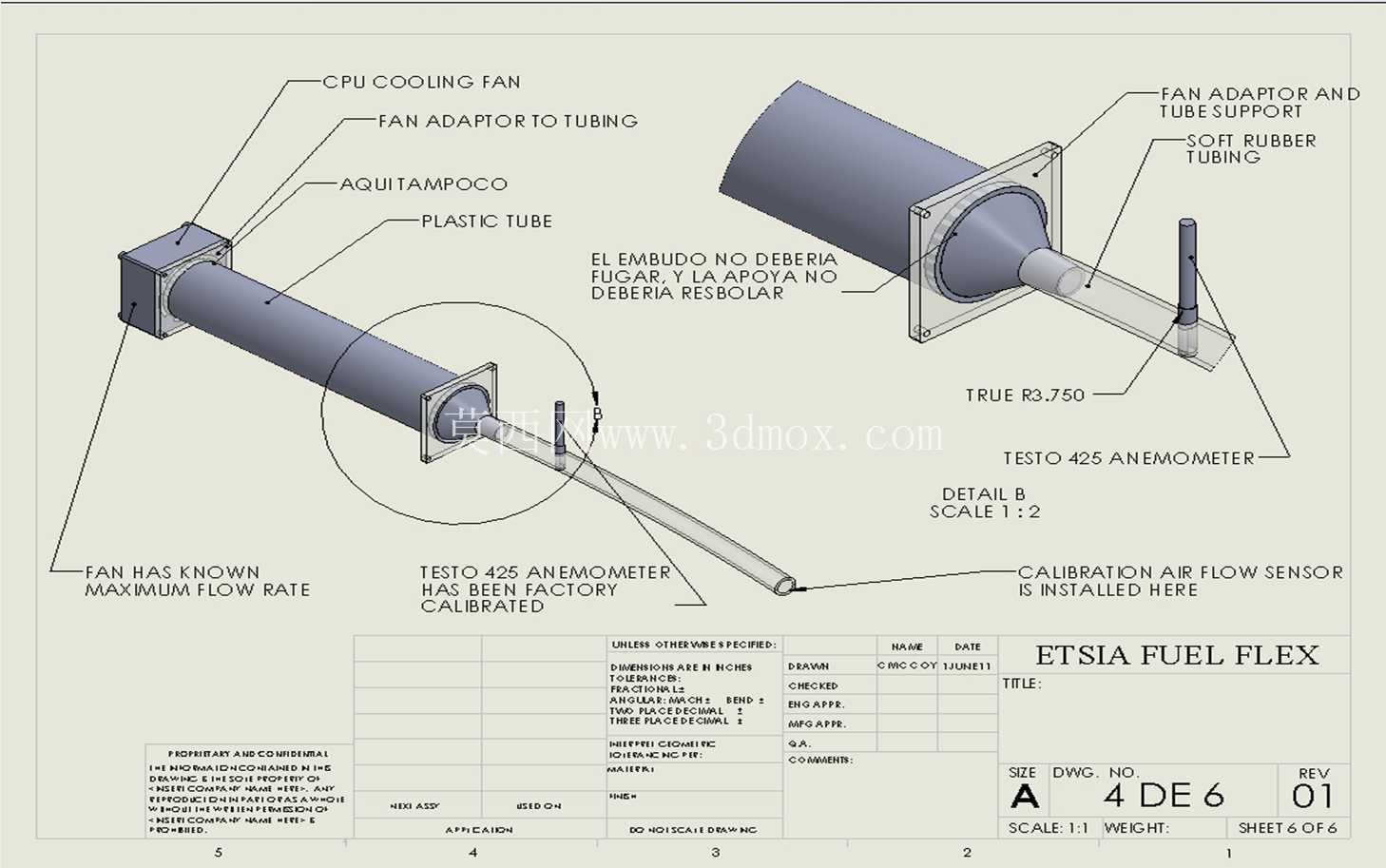

　　气路输出端采用渐缩式过渡接头连接透明导气管，透明管路的选用并非出于外观考虑，而是可以在测试过程中直观观察管路内是否存在冷凝积液、异物堵塞等异常情况，对于低流量点的校准测试，这类可视化结构能大幅降低故障排查的时间成本。装置末端的细长探杆为标准传感器安装位，探杆上的限位凸台可以精准控制传感器的插入深度，保证每次更换传感器后，探头在气路内的位置完全一致，消除安装位置差异带来的系统误差。结构设计过程中，除了定制的风扇安装支架外，其余紧固件、连接接头、风源组件均采用市售标准工业零件，这种选型思路一方面可以降低加工成本，缩短装置的制作周期，另一方面标准件的互换性更好，后期维护更换部件时不需要重新测绘加工，只需要按照标准件型号采购即可替换。定制的风扇支架是根据所选风源组件的实际安装尺寸、输出端面的形位公差设计的，支架上的定位孔与风源端的安装柱一一对应，同时支架与主筒体连接的端面设置了密封槽，安装时配合O型密封圈可以保证气路的密封性，避免漏气导致的流量点偏差——对于小量程空气质量流量传感器的校准，哪怕是微小的泄漏，都会导致低流量点的校准数据完全失准，因此密封结构的设计是这类气路装置不可忽视的细节。

　　整套装置的安装边界非常紧凑，方形端座的外形尺寸适配常规120mm规格的轴流风扇安装尺寸，主筒体直径与所选流量量程的通径要求匹配，整体轴向长度控制在台架测试的常规安装范围内，不需要额外定制大尺寸安装台面，既可以集成到自动化校准流水线中作为测试工位的气路单元，也可以单独放置在实验室工作台上作为手动校准工装使用。在结构细节处理上，所有与气流接触的内壁面都做了光滑过渡处理，没有突兀的台阶、凸起结构，避免产生局部涡流；安装法兰的平面度按照工装夹具的通用公差要求控制，保证安装后气路的同轴度；导气管采用柔性耐老化材质，既可以根据测试需求调整出气方向，也能缓冲风源运行时产生的轻微振动，避免振动传递到传感器端影响测量稳定性。这套结构的设计逻辑完全从工程实际出发，没有追求复杂的外观造型，每一处结构、每一个零件的选型都对应实际校准测试中的具体需求，不管是用于传感器生产环节的出厂校验，还是计量实验室的周期检定，都能满足结构稳定性、气路密封性、安装重复性的使用要求。
