工业级回转式干燥设备结构设计方案

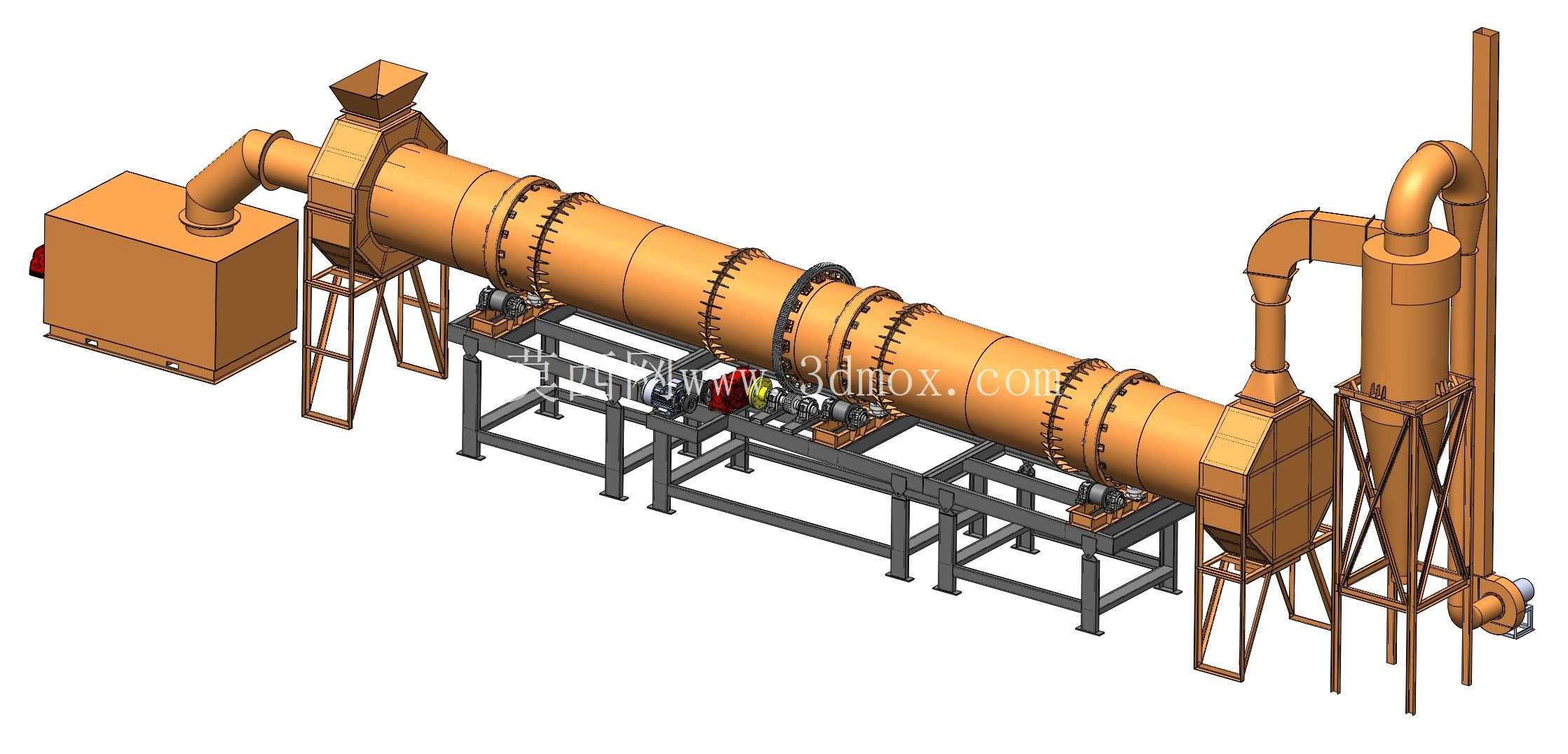

　　这套回转式干燥设备的三维结构，针对散状湿物料的连续烘干作业场景搭建，在生物质燃料加工、型煤生产、矿渣预处理、铸造旧砂再生这类需要批量脱除物料游离水分的产线中，是衔接前序成型/破碎工序与后序筛分/储运工序的核心热工装备。整套设备采用卧式长筒体倾斜布置的核心结构，工作时筒体以低转速持续回转，筒内设置的组合式扬料板会不断将进入筒体的湿物料扬起、撒落，让物料与通入筒内的热烟气充分接触，在物料沿筒体倾斜方向缓慢向出料端移动的过程中，逐步完成水分脱除，整套流程可实现连续化作业，单批次处理能力适配中小规模量产线的产能需求。

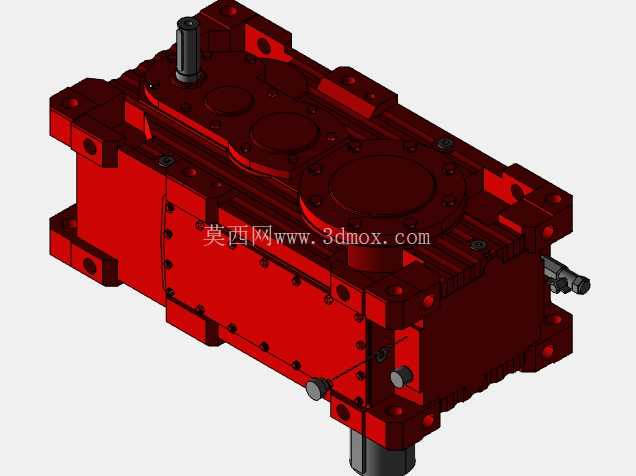

　　从结构设计逻辑来看，整套设备做了明确的功能模块拆分：进料端设置了锁风喂料装置，避免热烟气从进料口溢出造成热量损耗，同时配套的进料罩连接热风管路，可根据烘干物料的特性选择顺流或逆流的热风通入方式；筒体段采用多组滚圈与托轮组配合的支撑结构，挡轮组限制筒体的轴向窜动量，保证回转过程的运行稳定性，筒体外部的大齿圈与传动系统的小齿轮啮合，搭配减速机构实现筒体的低转速平稳转动，传动位置设置了安全防护结构，避免运行过程中杂物卷入传动副；出料端配套了旋风除尘机构，将携带细粉料的尾气进行气固分离，减少烘干过程的粉尘外溢，分离后的细粉料可通过闭风器回收到成品料流中，降低物料损耗，尾气则可根据产线环保要求衔接后续的深度除尘设备。

　　在安装边界的尺寸把控上，整套设备的机架采用型钢焊接拼装结构，各功能模块的安装基准面做了统一的公差匹配，托轮组的安装位置预留了调整余量，可在现场安装时根据筒体的实际同轴度做微调，抵消基础施工带来的尺寸误差；进料端与出料端的管路接口采用标准法兰连接尺寸，可直接对接产线的上下游设备接口，不需要额外做转接件设计；设备的检修通道预留了足够的操作空间，托轮、传动齿轮等易损件的位置都预留了拆装操作空间，日常维护时不需要大规模拆解设备主体。

　　针对不同物料的烘干特性，这套结构在设计时预留了调整空间：筒内的扬料板可根据物料的流动性、含水率更换不同角度、不同结构形式的组件，处理粘性较大的物料时可加装防粘清扫装置，避免物料粘壁影响烘干效率；传动系统可搭配变频调速模块，根据物料的初始含水率、成品含水率要求调整筒体转速，匹配不同的物料停留时间，保证烘干后的物料含水率稳定在工艺要求范围内。整套设备的支撑钢架做了强度校核，满负荷运行时的结构变形量控制在允许范围内，不会因为长期受载出现支撑结构变形导致筒体偏心、运行振动超差的问题；管路的走向布置充分考虑了现场的安装空间，弯头位置做了圆角过渡，减少风阻带来的热量损耗，提升热效率。
