散料堆场长距离带式输煤输送设备

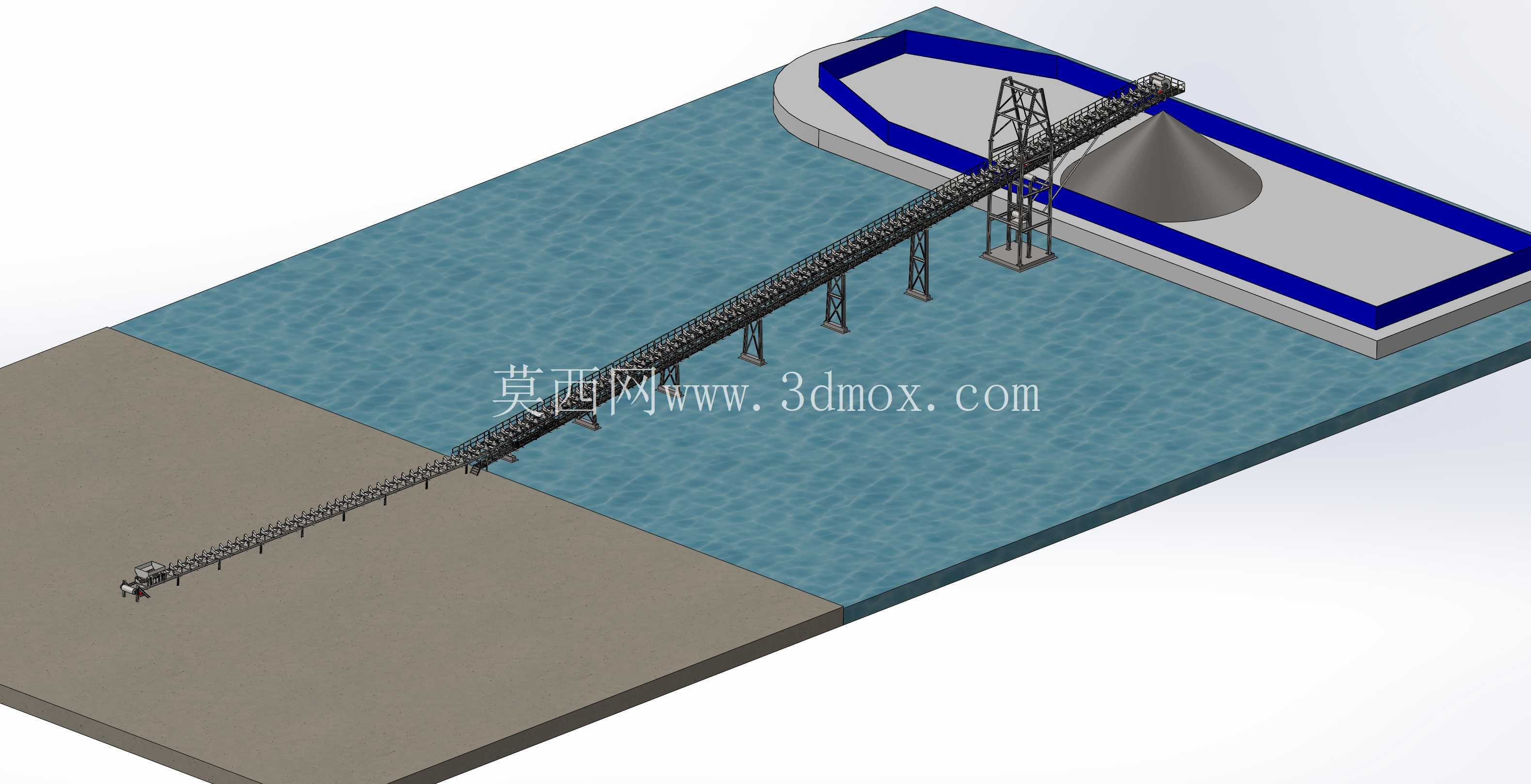

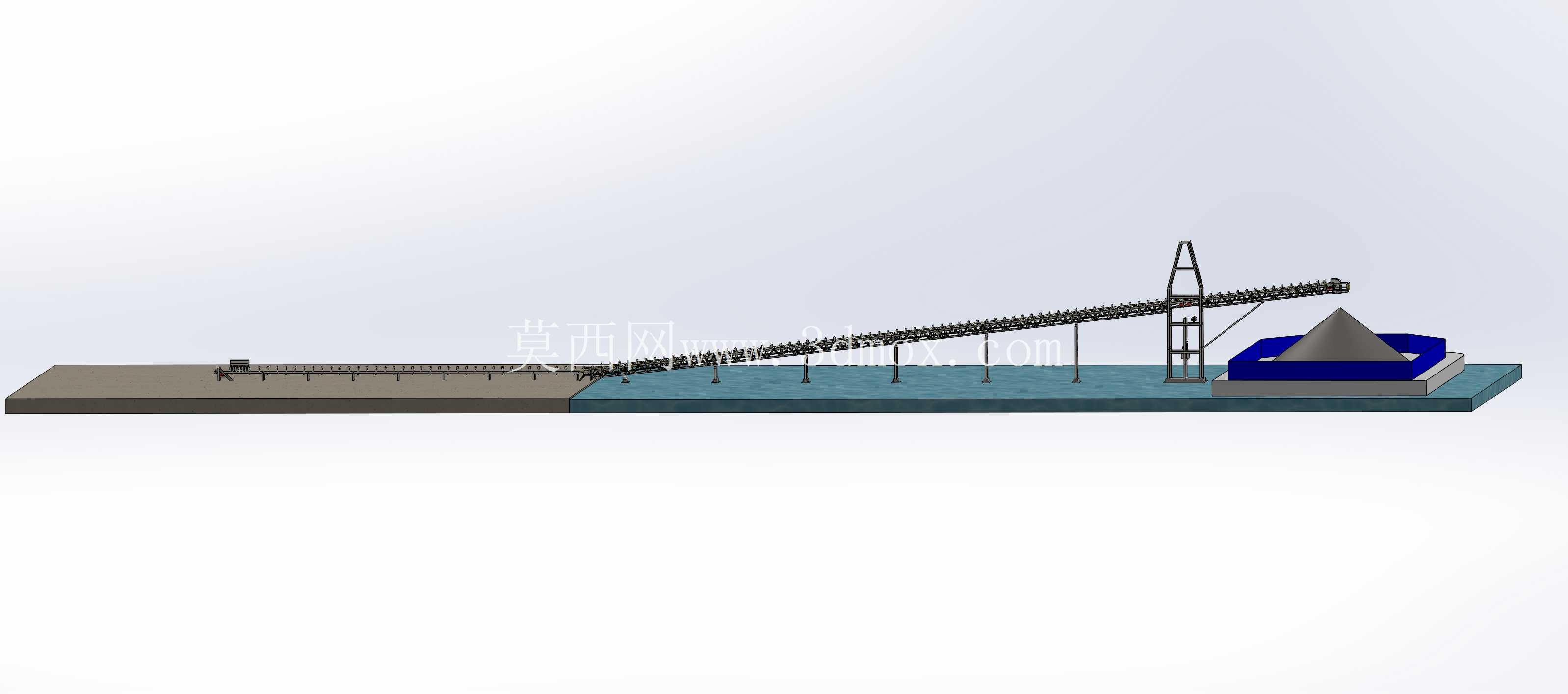

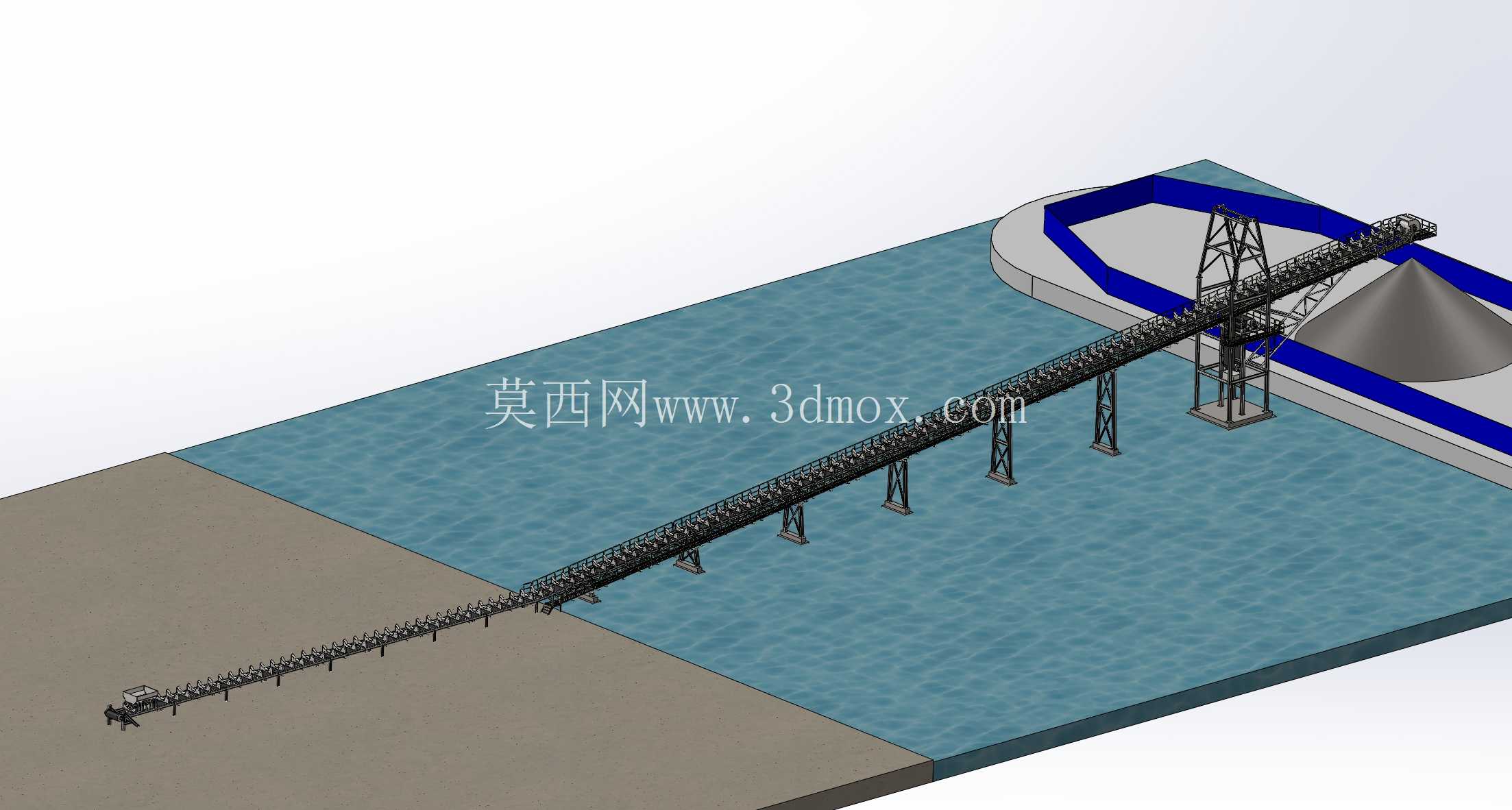

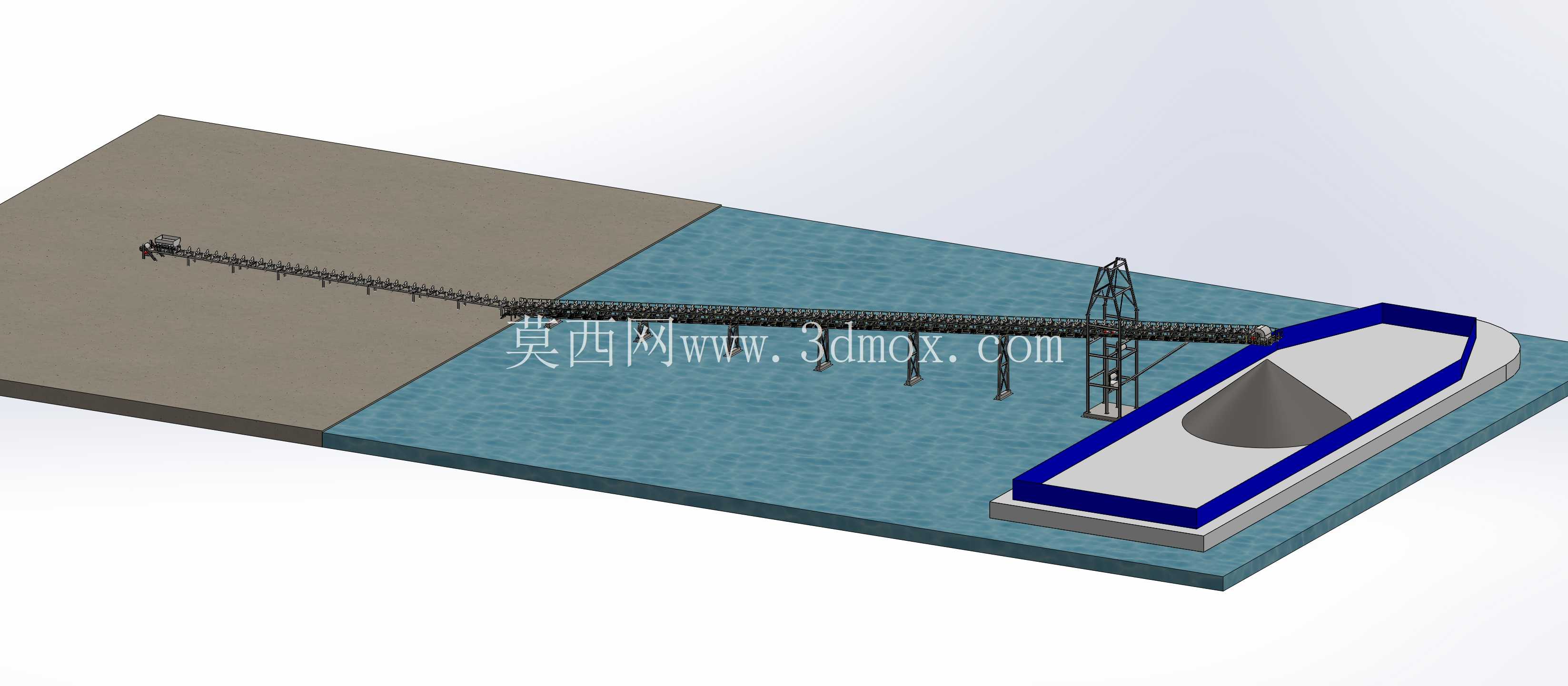

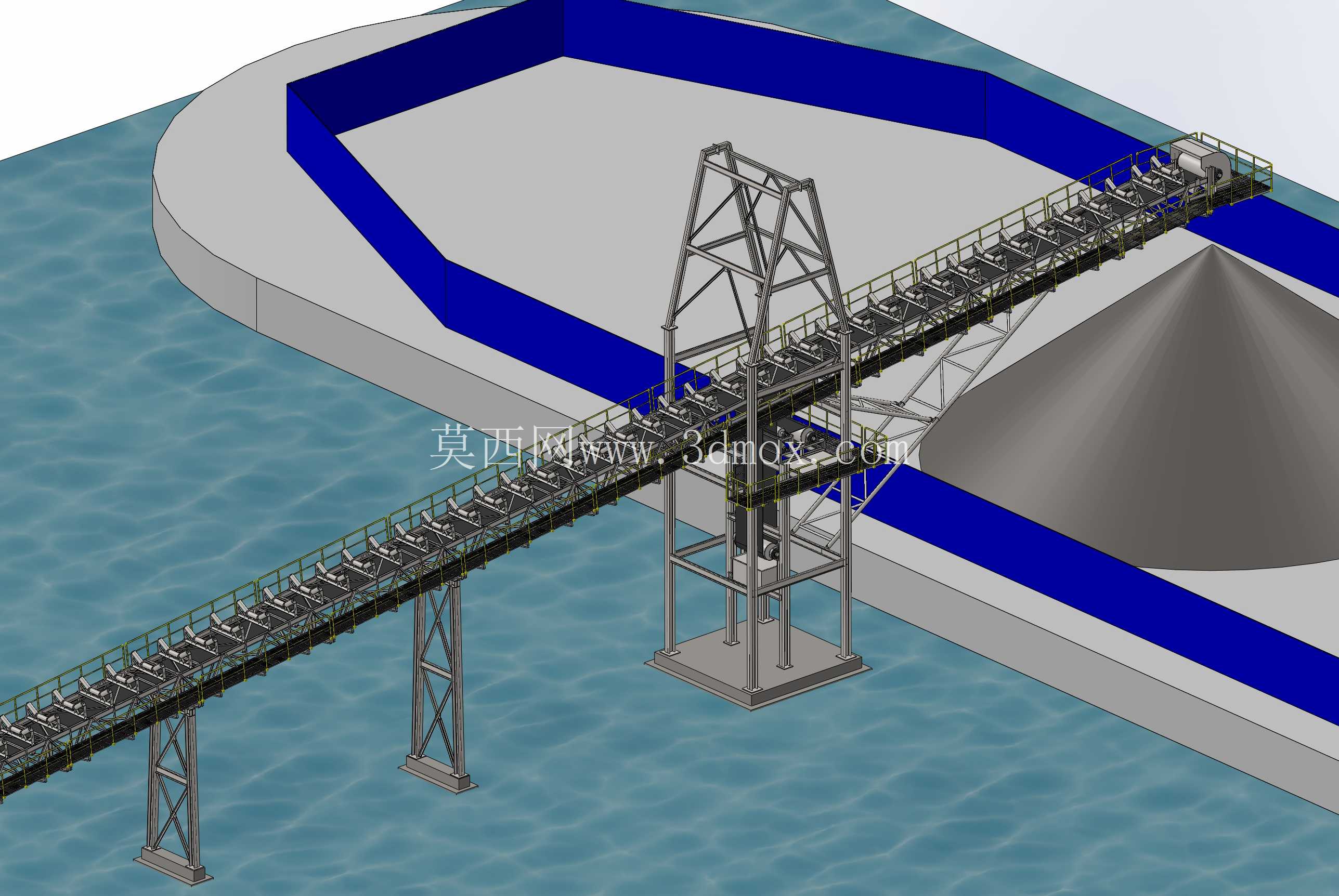

这套带式输煤设备的三维建模，完全围绕火力发电厂、港口散货中转码头、露天煤矿储煤场的实际作业场景搭建，核心解决散状煤炭从卸车点到储煤堆、再到上料口的长距离转运需求，避免短距离转运设备反复倒运带来的物料撒漏、粉尘逸散与效率损耗问题。整套设备的布置完全贴合场地高差条件，从低位受料点延伸至高位堆料点，中间设置多组桁架式支撑塔架，将输送带架离地面，既不破坏场地原有地面硬化层，也能预留出地面巡检、小型设备通行的空间，避免输送廊道占用地面作业通道。

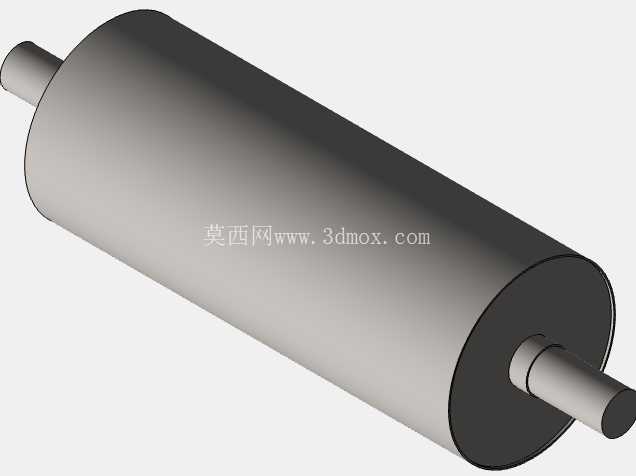

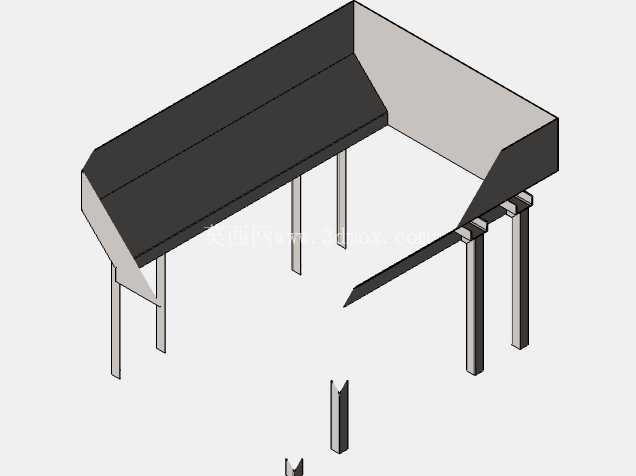

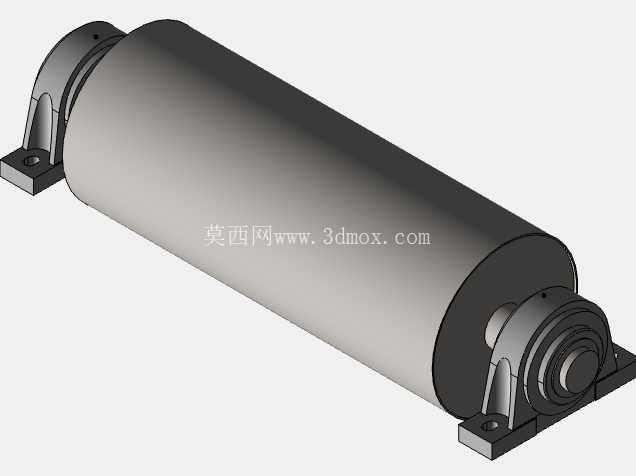

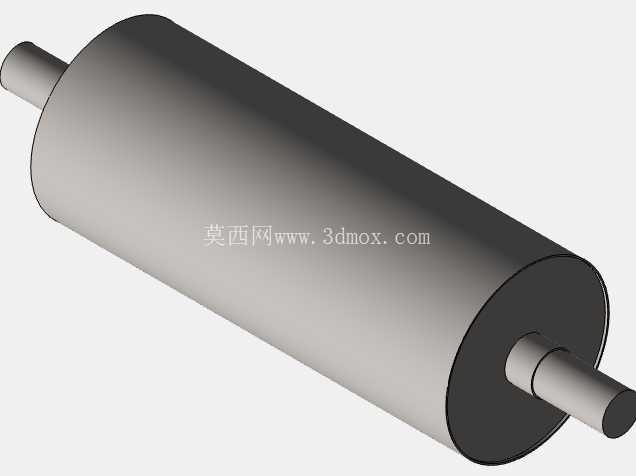

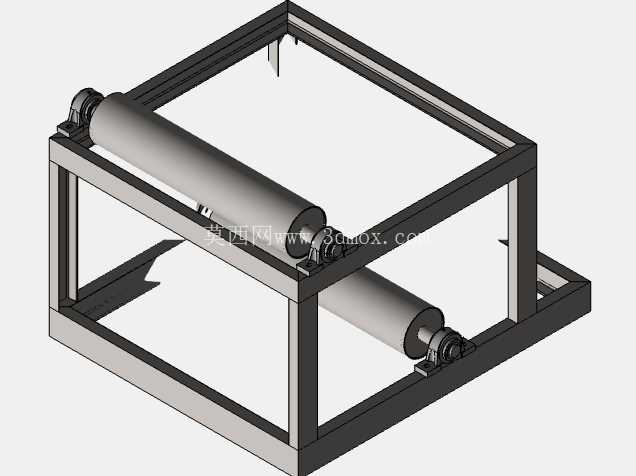

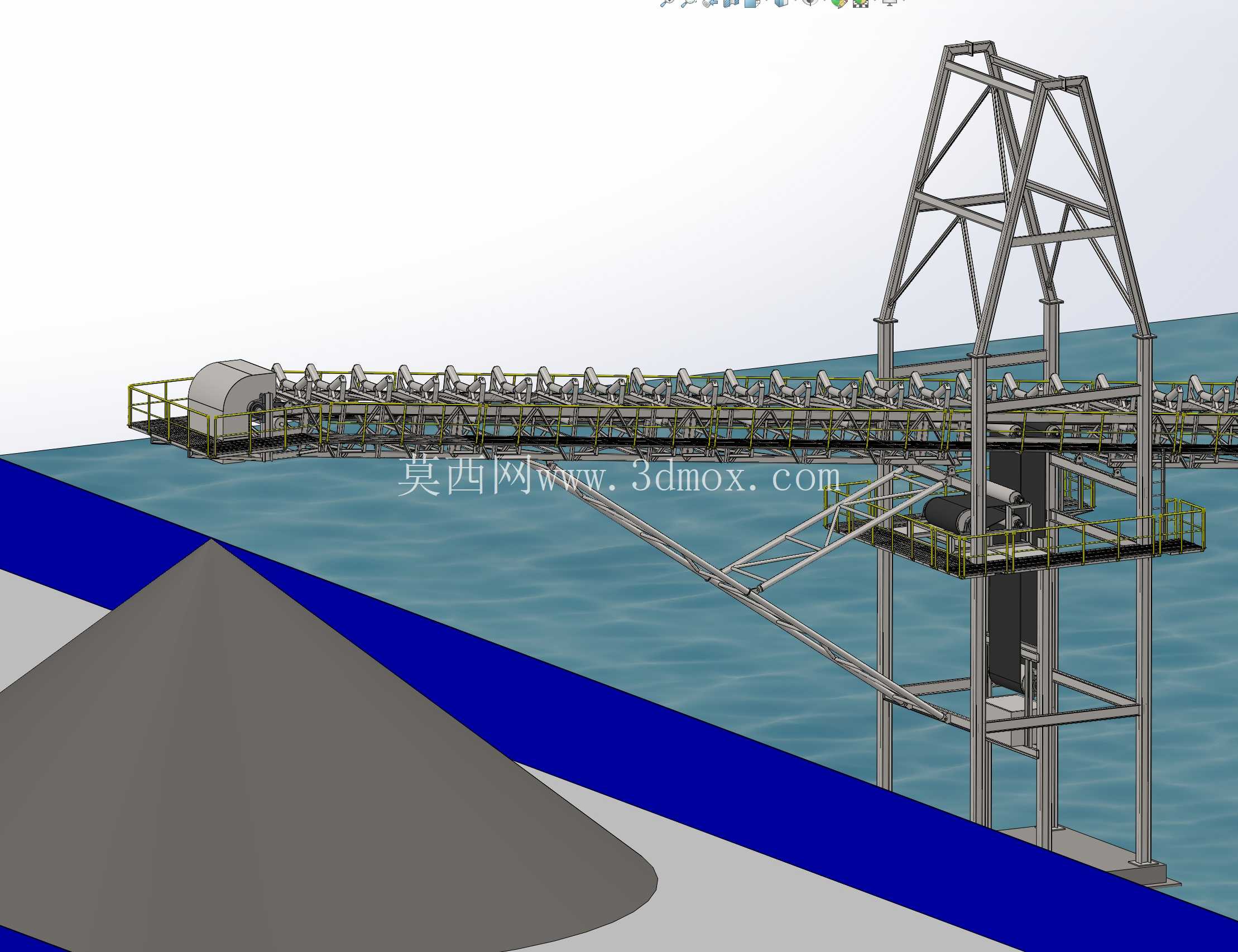

从功能设计来看，设备头部设置在储煤受料斗上方，配套的头部滚筒采用菱形包胶结构，增大与输送带的摩擦系数，避免重载启动时出现打滑丢转的问题，头部下方设置导流式落料斗，斗体内壁铺设有耐磨衬板，减少煤炭下落过程中对斗体的冲刷磨损，落料点正对受料斗中心位置，避免偏载造成的物料堆积。设备尾部设置在卸车点旁的低位受料槽处，受料槽两侧设置挡料胶皮，紧贴输送带表面，防止卸车时煤炭从输送带两侧撒漏，尾部配套螺旋拉紧装置，可根据输送带的张紧度实时调整行程，补偿输送带长期运行产生的塑性伸长量，保证输送带始终保持合适的张紧力。

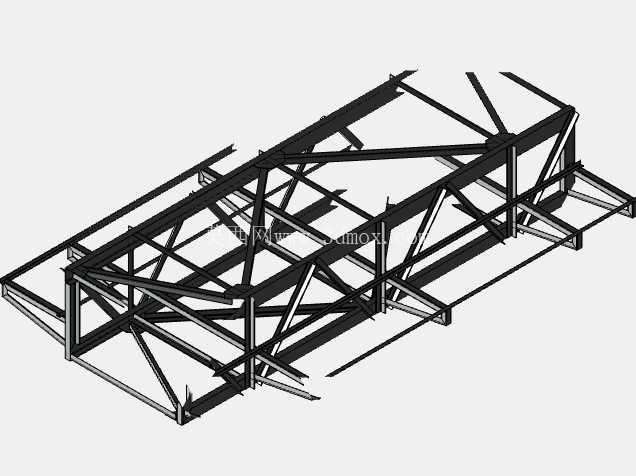

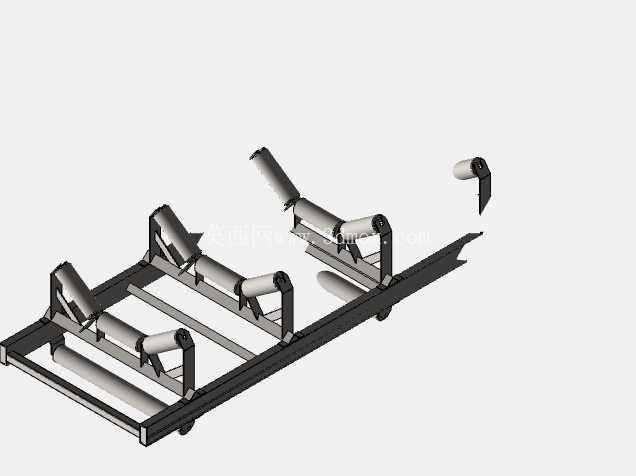

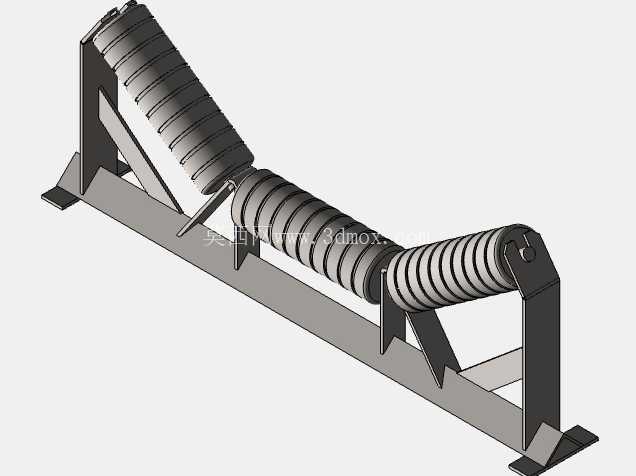

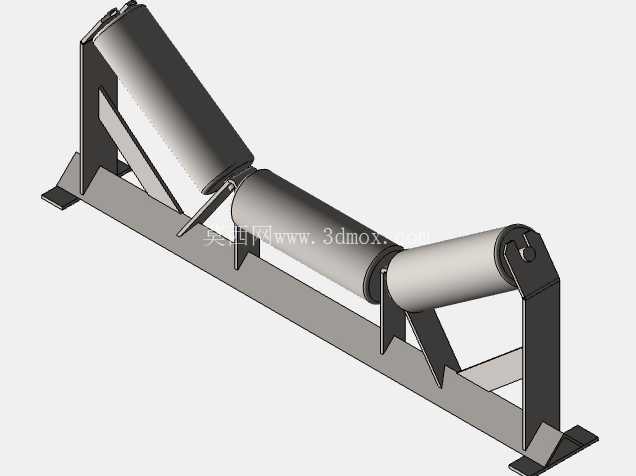

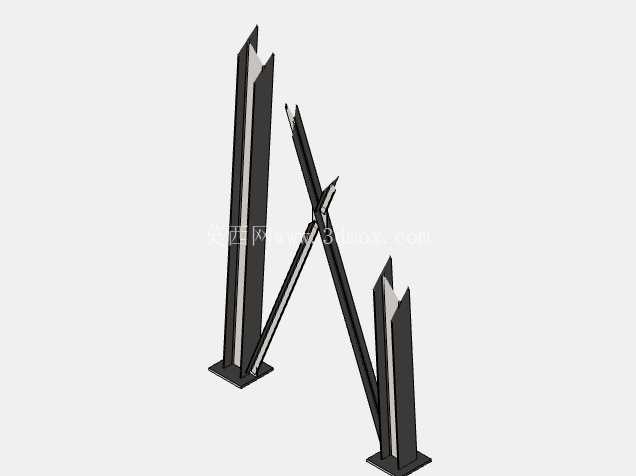

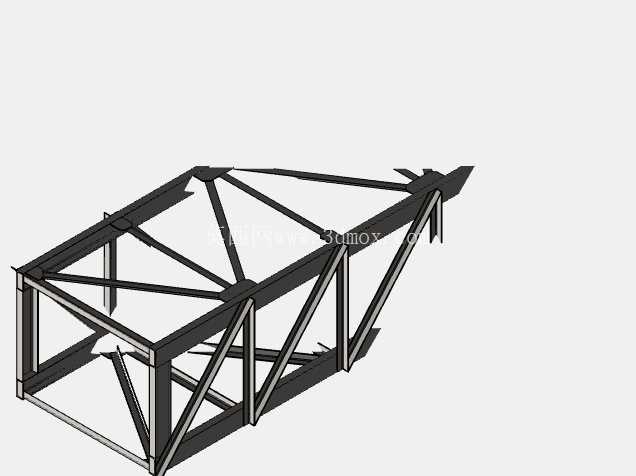

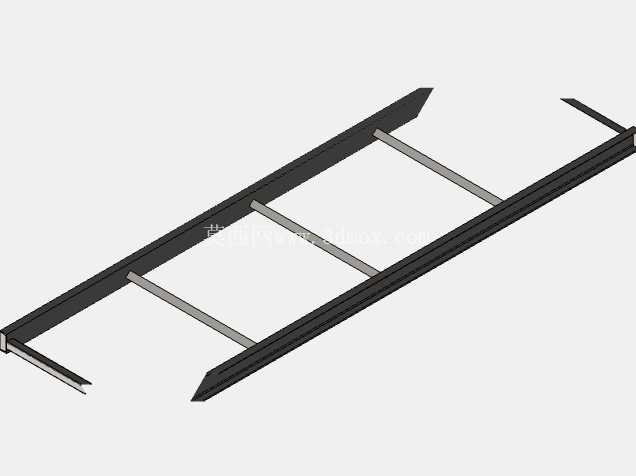

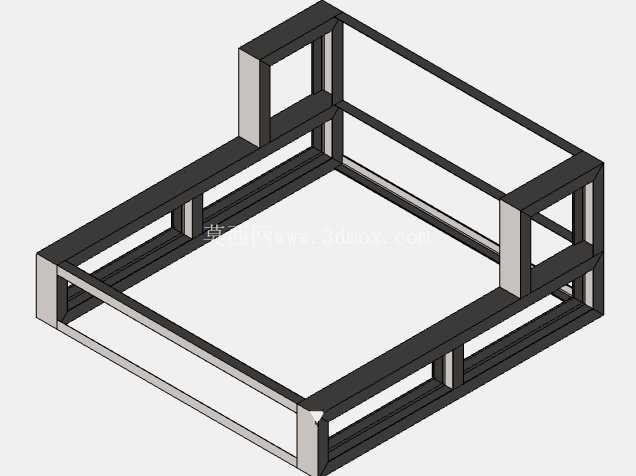

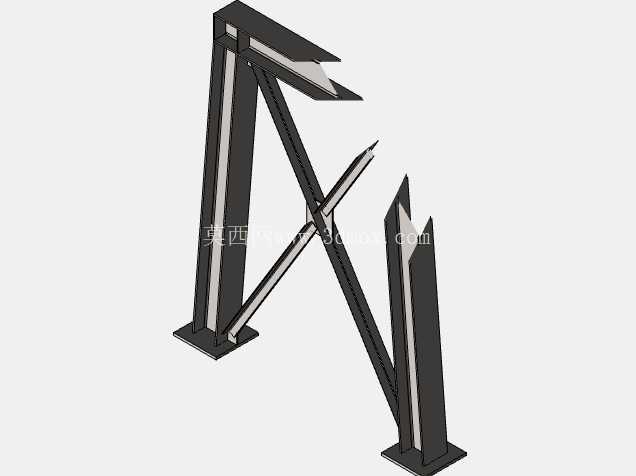

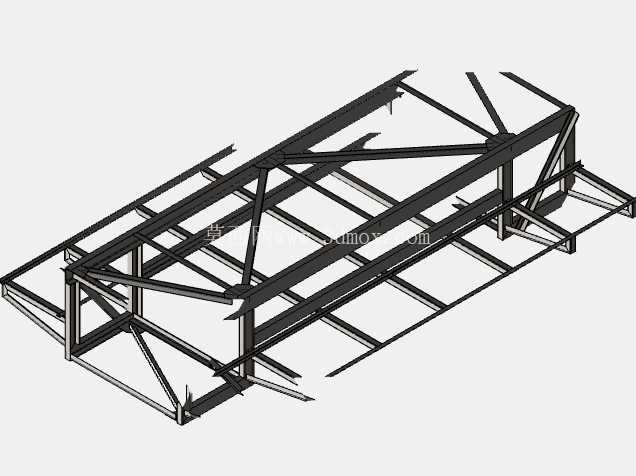

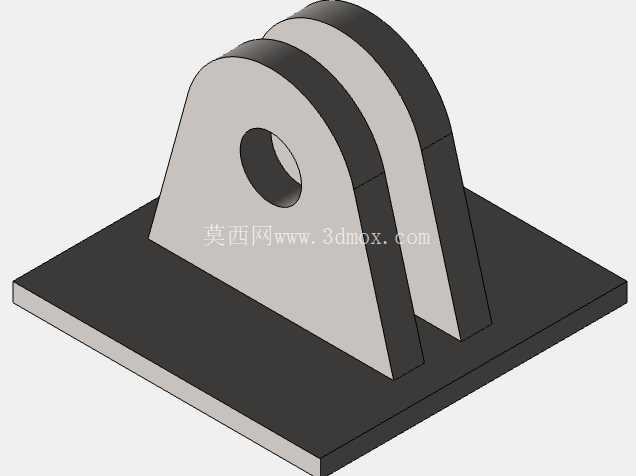

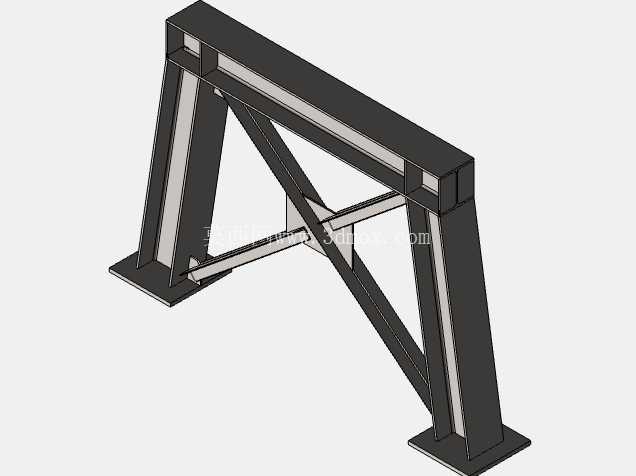

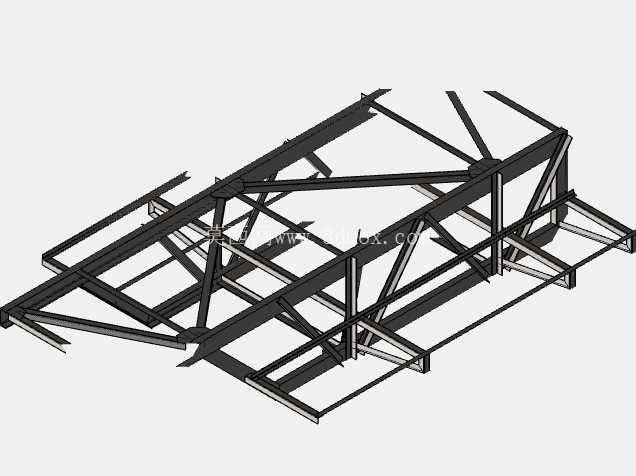

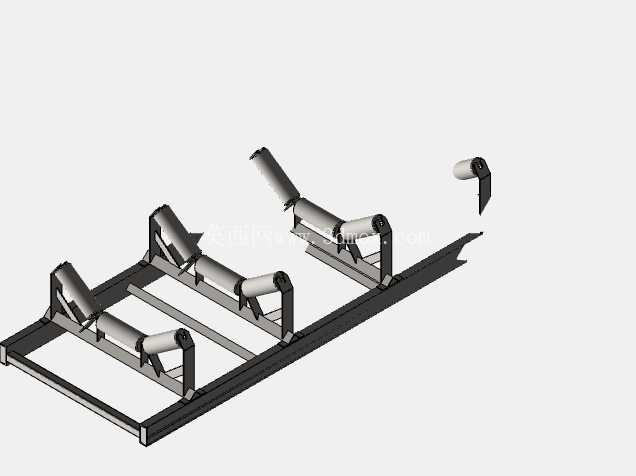

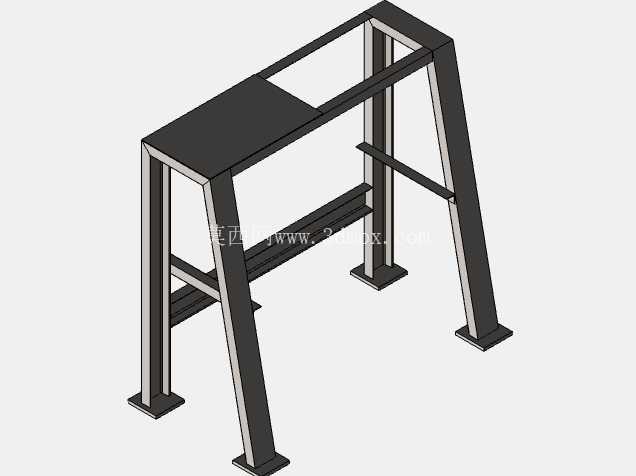

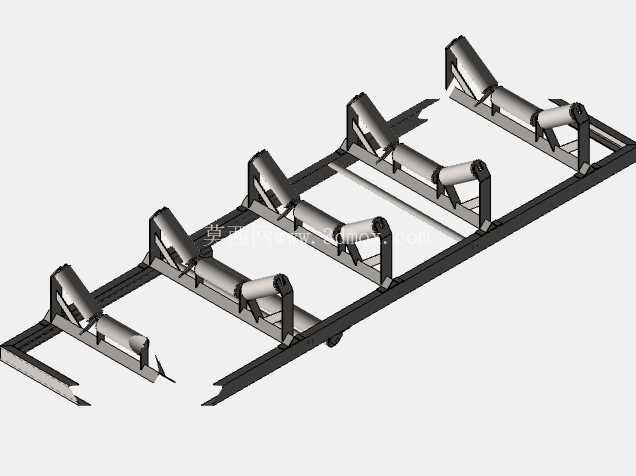

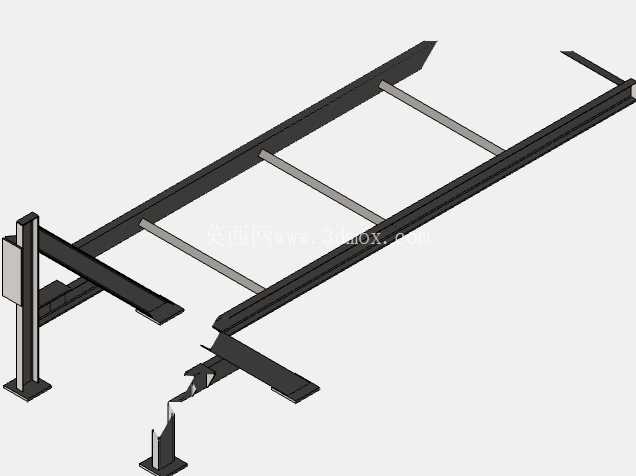

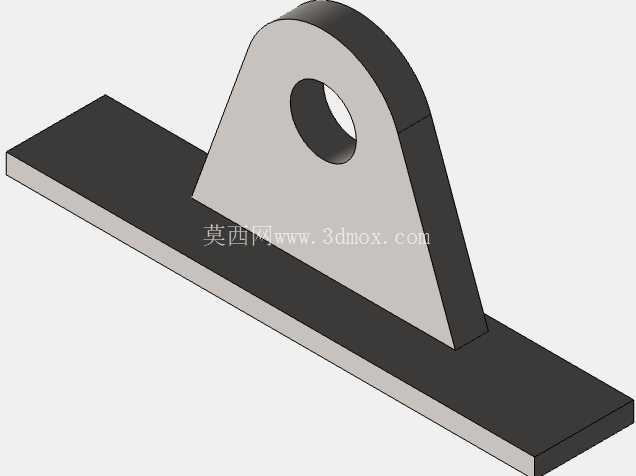

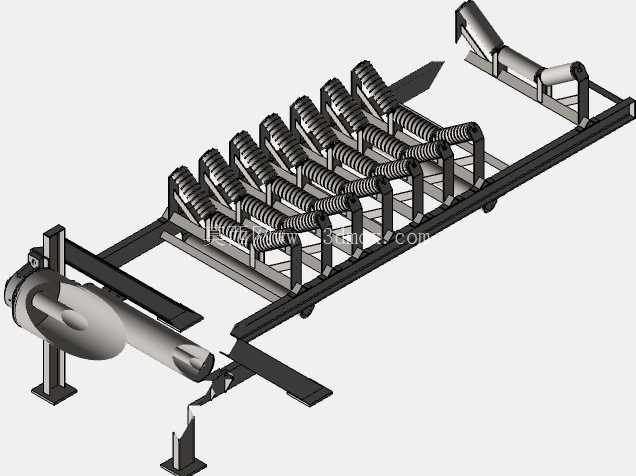

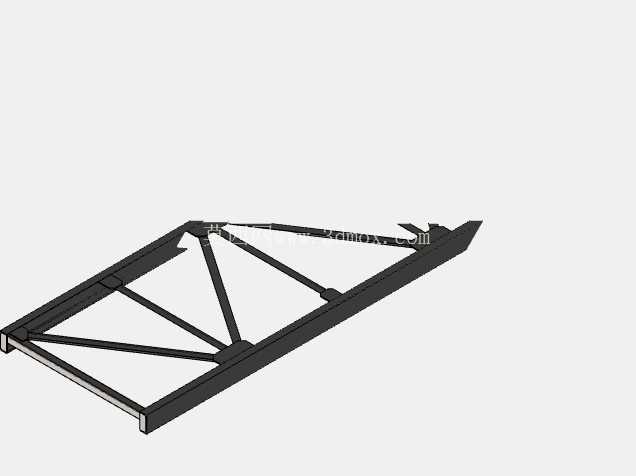

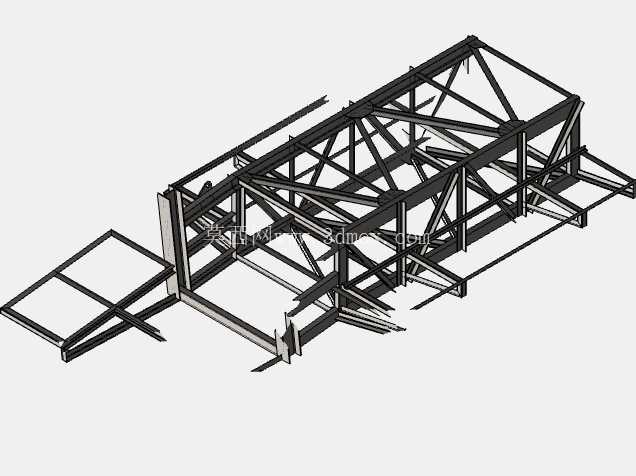

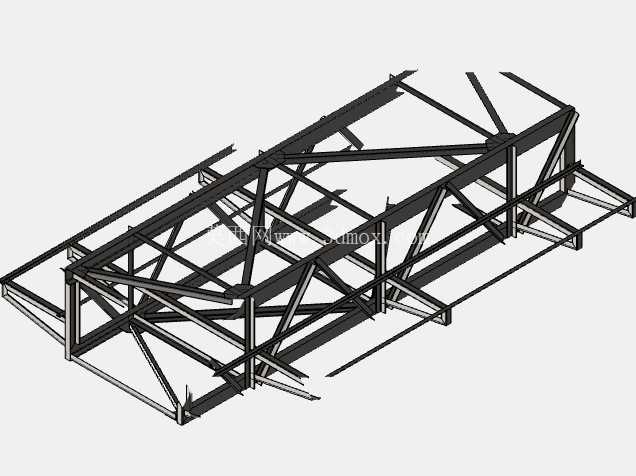

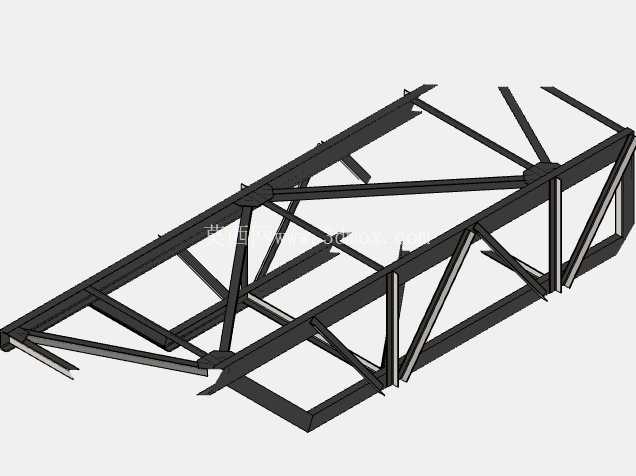

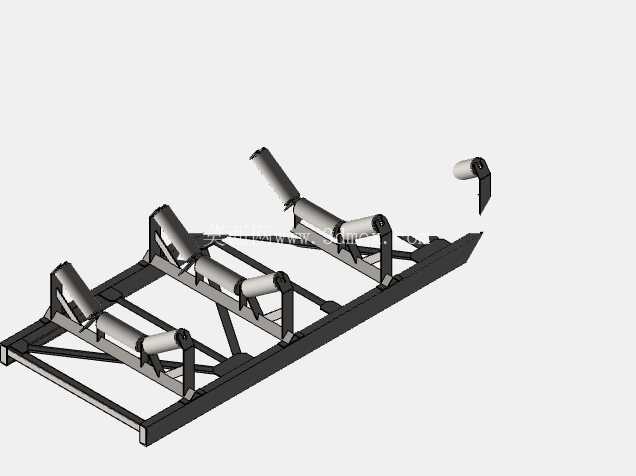

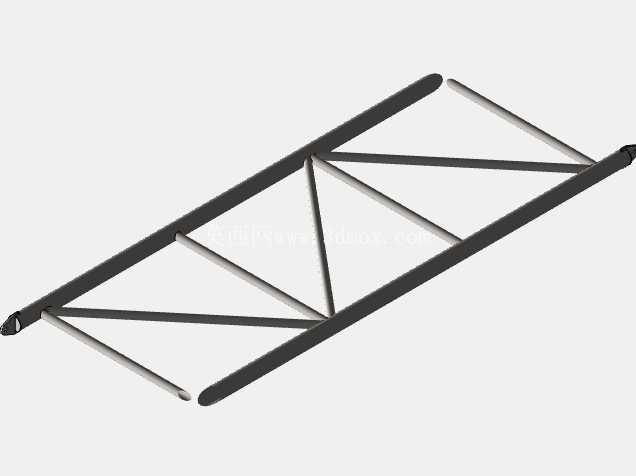

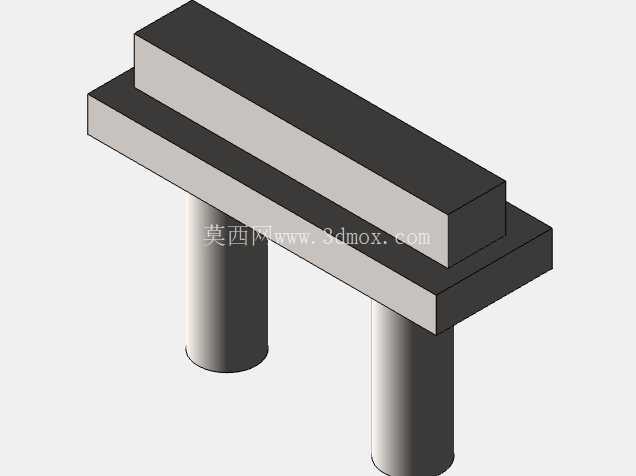

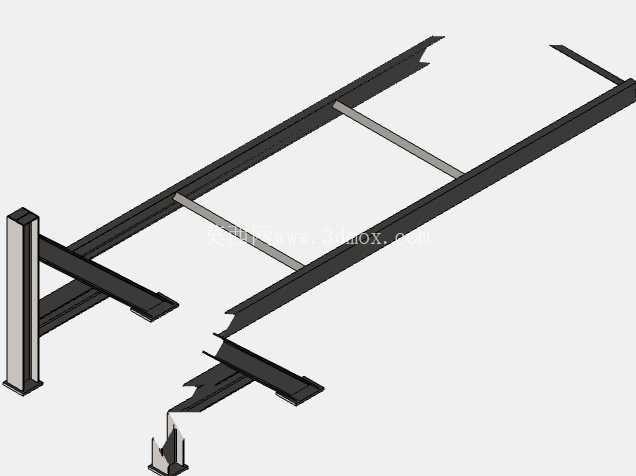

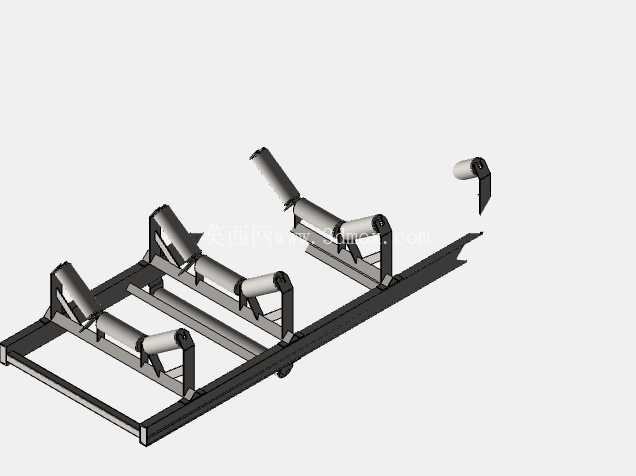

建模过程中对支撑结构的受力边界做了充分考量，中间的塔架采用格构式桁架结构，主材选用角钢拼接，节点处采用节点板螺栓连接，既保证结构的抗风载、抗重载能力，也方便现场分段吊装拼接，不需要大型吊装设备长时间驻场。塔架与输送带桁架的连接位置设置可调式支座，可抵消现场安装时的基础沉降误差，避免桁架产生附加内应力。输送带的上托辊采用槽型托辊组，槽角设置为35度，可增大散料的承载截面积，提升输送效率，下托辊采用平行托辊，支撑输送带回程段，每隔10组托辊设置一组纠偏托辊，自动纠正输送带运行过程中的跑偏问题，减少输送带边缘的磨损。

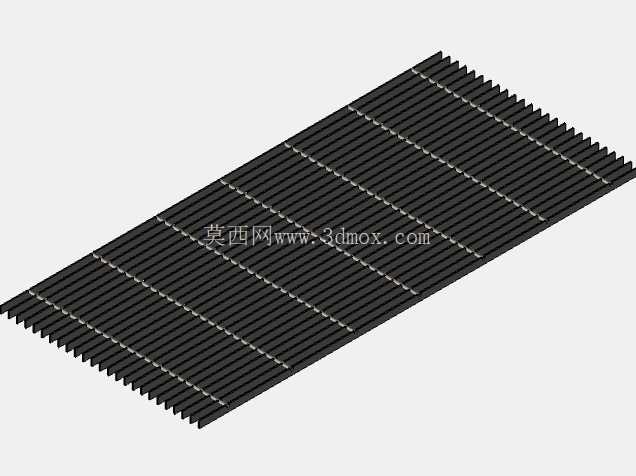

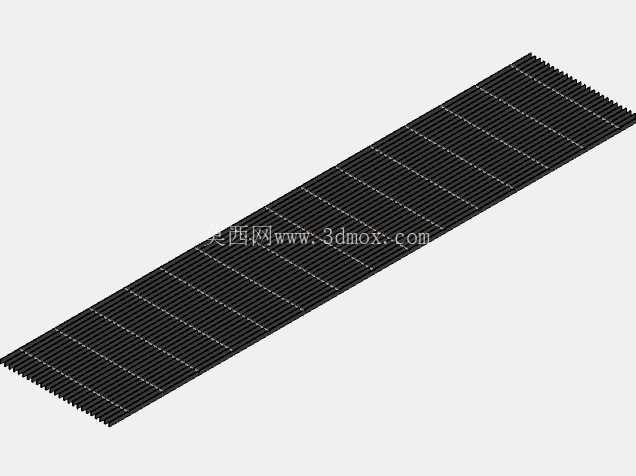

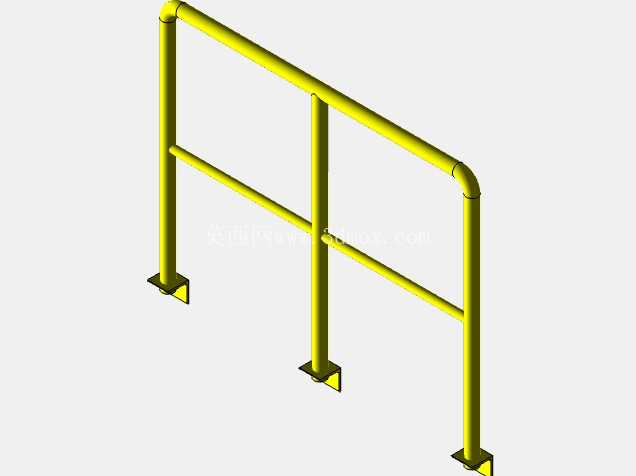

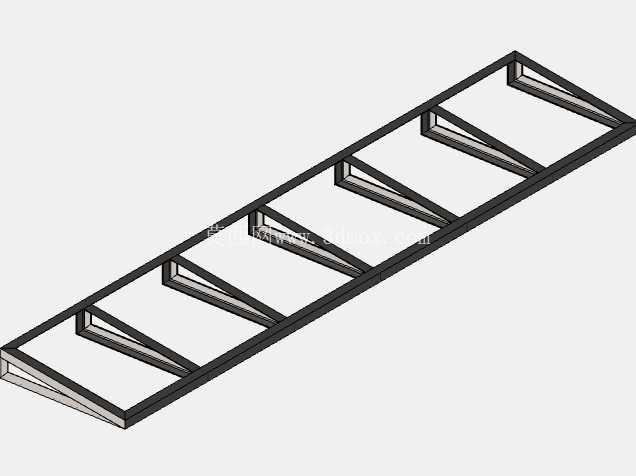

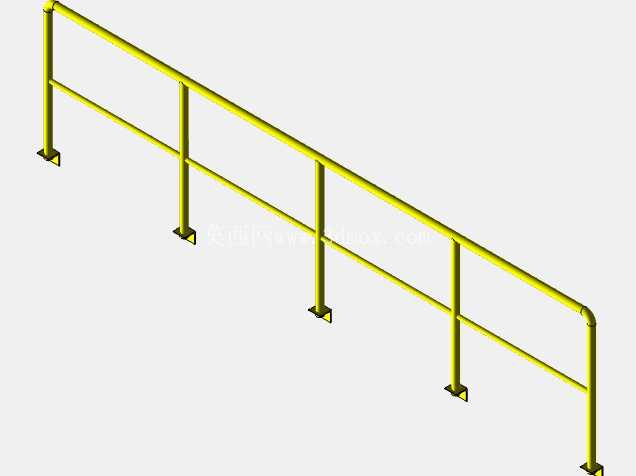

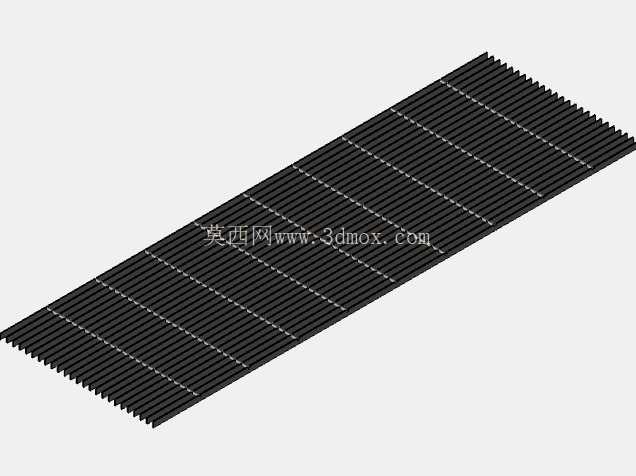

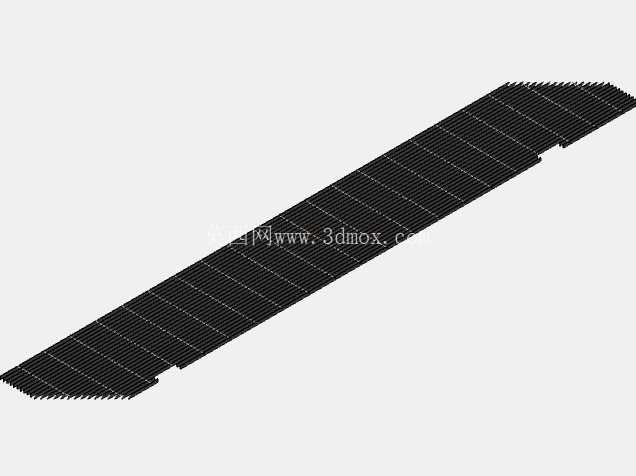

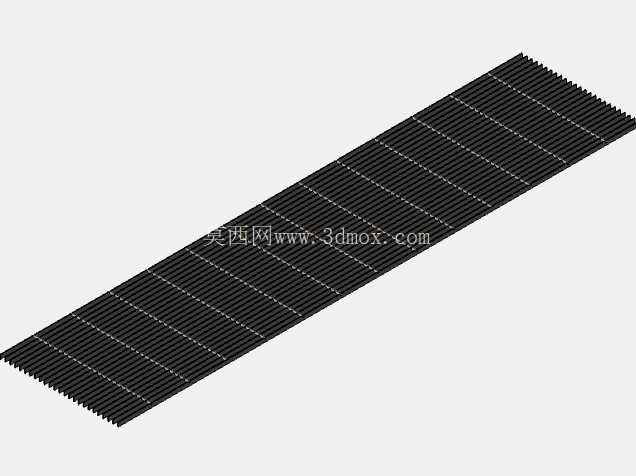

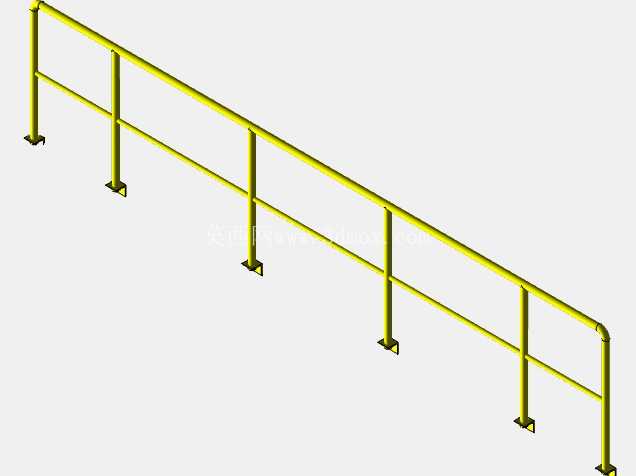

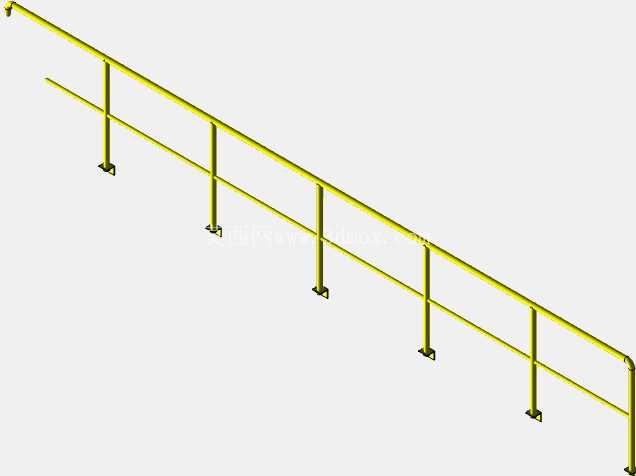

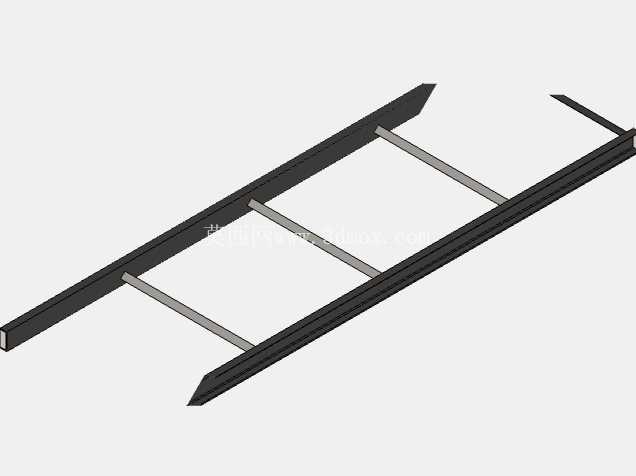

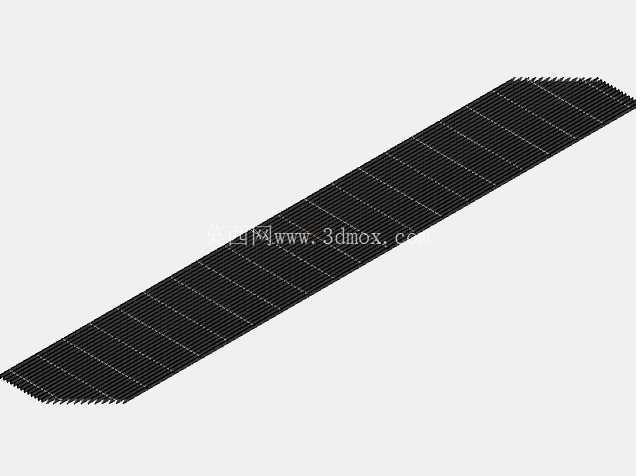

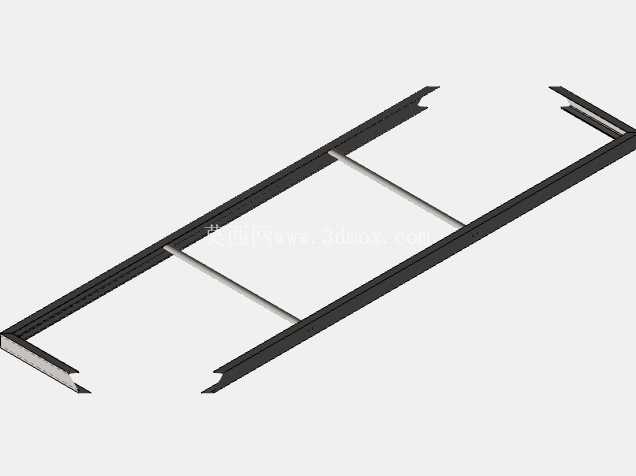

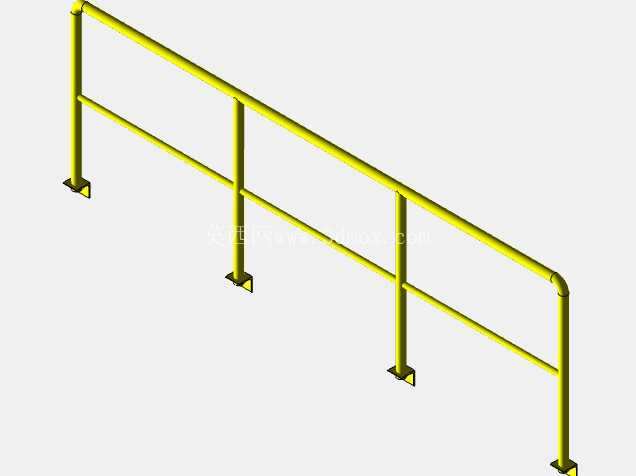

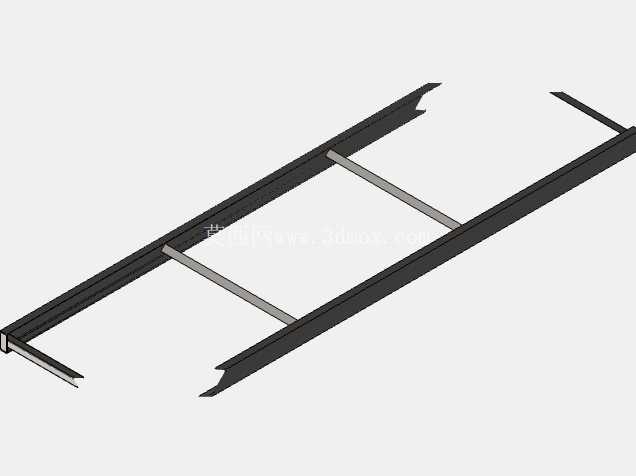

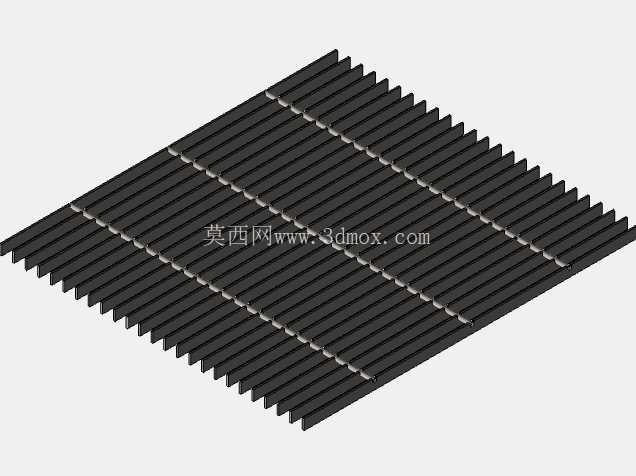

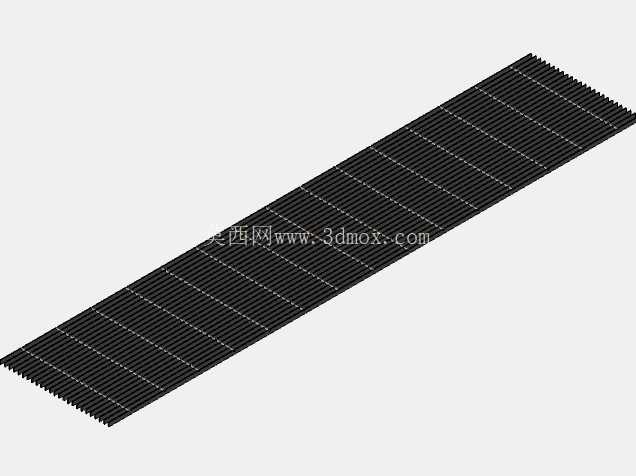

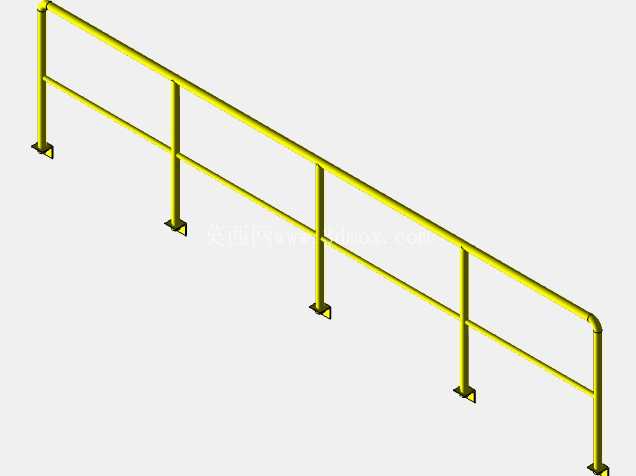

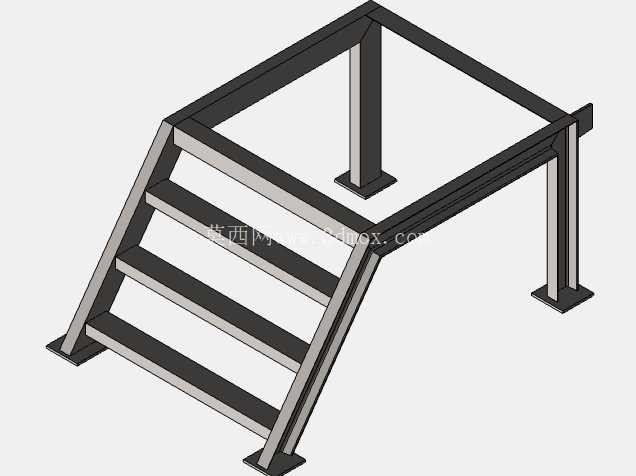

安装边界方面，整套设备的水平投影长度可根据场地实际需求调整，建模时预留了标准段桁架接口，可通过增减标准段数量适配不同的输送距离，设备头部的堆料高度可通过调整头部塔架的高度实现，适配不同容积的储煤受料斗，尾部受料点的高度可适配不同的卸车设备，无论是自卸汽车直接卸料还是装载机上料都能匹配。设备沿线设置有巡检通道，通道旁设置防护栏杆，巡检人员可沿着通道抵达每个托辊组、滚筒位置，方便日常的润滑、易损件更换作业。输送带选用阻燃型橡胶带，适配煤炭输送场景的防火要求，沿线每隔一段距离设置急停拉绳开关，出现紧急情况时可现场随时停机，避免事故扩大。

在细节设计上，整套设备的驱动单元设置在头部位置，采用电机减速机直连滚筒的驱动方式，传动效率高，维护点少，驱动单元旁设置逆止器，避免设备停机时输送带因为重载出现倒转打滑的问题，造成煤炭堆积在尾部受料点。落料点位置设置有除尘接口，可外接除尘设备，减少落料时产生的粉尘外溢，符合散料输送场景的环保要求。整套模型的结构完全按照实际工程的安装逻辑搭建，所有连接节点、支撑位置都符合现场施工的实际要求，可直接用于方案汇报、场地布置模拟、结构受力验算参考，也可作为同类散料输送设备设计的建模参照，帮助设计人员快速完成同类型设备的方案调整，减少重复建模的工作量。
