双轮斗式砂石清洗分选设备结构设计

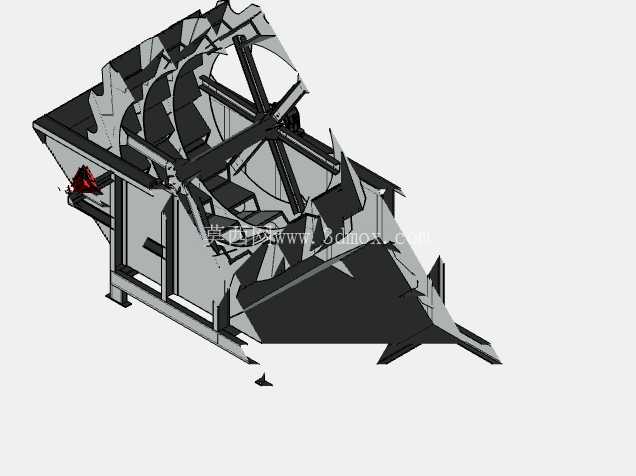

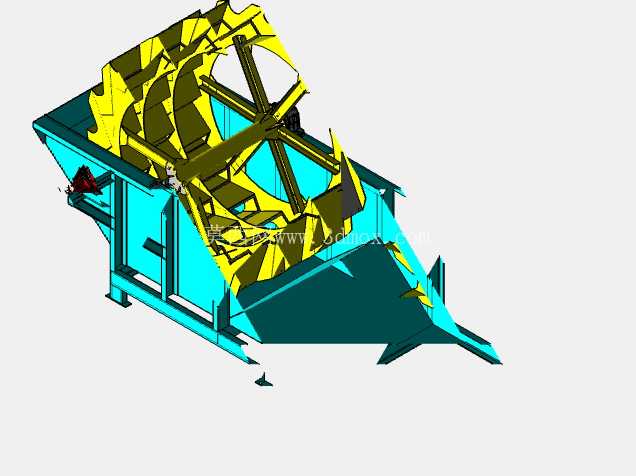

这套双轮斗结构的洗砂设备，主要面向砂石骨料生产、矿山选矿、混凝土搅拌站原料预处理等场景，针对开采后的天然河砂、机制破碎砂表面附着的泥粉、石粉、杂质进行清洗脱除，保障成品砂的含泥量、洁净度满足建筑、市政、基建工程的用料标准。设备整体采用槽体承托双轮斗的布局，下部水槽为倾斜式焊接钢结构，作为洗选过程的储水、沉砂、排污载体，槽体底部设置倾斜导料坡面，避免砂料在槽底淤积卡滞，出料端设置导料溜槽，将清洗完成的砂料直接导送至下游输送设备，无需额外增设接料结构，可直接对接现有砂石生产线的输送链路。

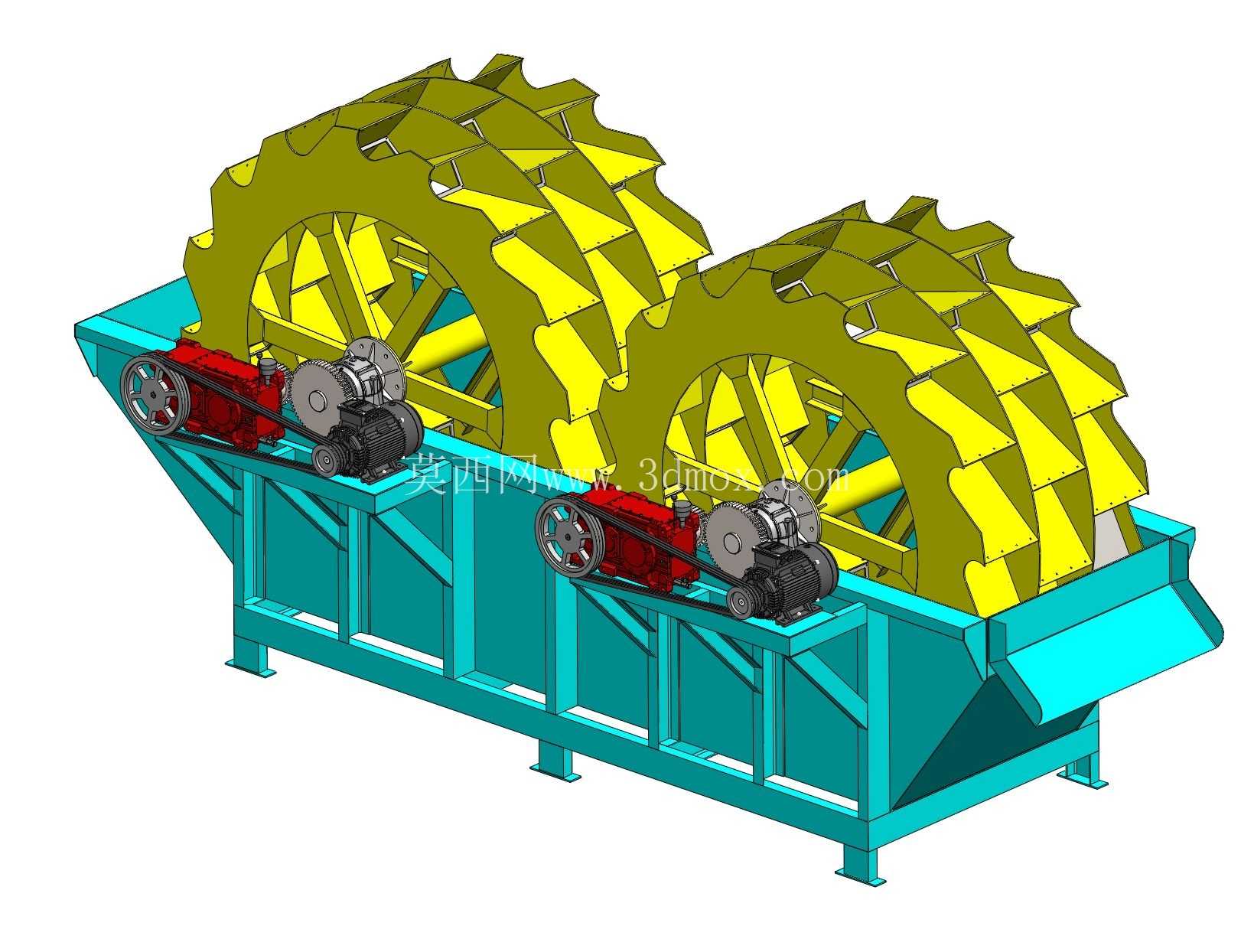

两个轮斗组件平行布置在槽体上方，轮斗圆周均匀排布带筛孔的料斗，轮斗转动过程中，料斗浸入槽内水体，将沉积在槽底的砂料舀起，提升过程中料斗内的水体携带泥粉从筛孔回流至槽内，完成砂水分离与初步沥水，转动至顶部卸料位置时，砂料依靠自重滑落至出料溜槽，完成单次洗选循环。双轮斗的设计相比单轮结构，单小时处理量可提升40%以上，同时两轮斗可独立调整转速，针对含泥量不同的原料灵活匹配洗选时长，高含泥量原料可降低轮斗转速，延长砂料在料斗内的沥水、漂洗时间，低含泥量清洁原料可提升转速提高生产效率。

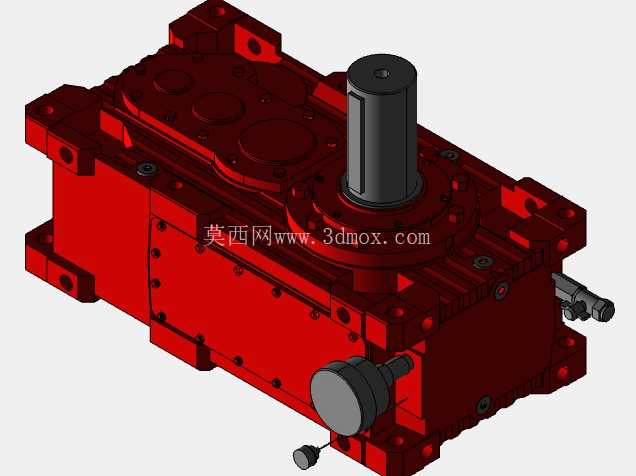

驱动部分采用电机搭配减速机的直连传动结构，每套轮斗配置独立的驱动单元，分别布置在槽体两侧的机架平台上，传动部件整体高于槽体最高水位，避免长期浸泡在含泥污水中导致的密封失效、部件锈蚀问题，日常维护时可直接在机架平台上完成减速机换油、传动件紧固等操作，无需排空槽内水体。机架采用型钢焊接框架结构，槽体侧板、底板均采用耐磨钢板焊接，轮斗料斗的筛板采用可更换的耐磨筛网结构，长期作业磨损后可单独拆卸更换筛板，无需整体更换轮斗，降低后期运维成本。

安装边界方面，设备整体为一体式焊接机架，到场后仅需找平固定基础、连接进出水管路与供电线路即可投入使用，无需现场做复杂的分体组装；槽体上部预留溢流口，可将携带泥粉的上层污水持续排出至污泥处理系统，槽体下部设置排污口，停机维护时可快速排空槽内积浆；设备进料端可直接对接振动筛的出料溜槽，出料端高度匹配常规皮带输送机的受料点高度，无需对现有生产线做大规模改造即可替换原有老旧洗砂设备。

设计过程中重点考虑了重载工况下的结构稳定性，轮斗主轴采用大直径实心轴搭配调心滚子轴承，可承受满负荷运转时料斗带砂的偏载冲击，槽体内部设置多道加强筋板，避免长期盛水、承重导致的槽体变形，两侧驱动平台与主框架采用连续满焊连接，减少运转过程中的振动异响。针对洗选过程中砂料的磨损问题，轮斗与槽体的间隙控制在合理范围，既避免间隙过小导致轮斗转动时刮蹭槽体衬板，也防止间隙过大造成砂料泄漏回流，提升洗选效率。设备运转过程中，轮斗低速转动，整体噪音控制在工业生产允许范围内，相比螺旋洗砂机，轮式结构的细砂流失率更低，可有效减少0.16mm以上细砂的随水排放，提升成品砂的级配合理性，保障成品砂的细度模数符合建筑用砂标准。
