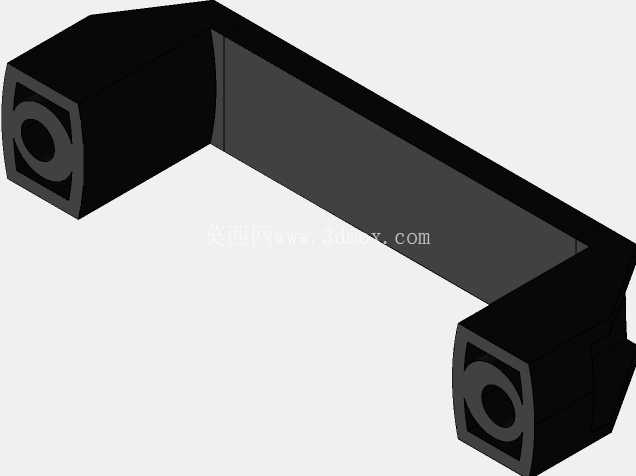

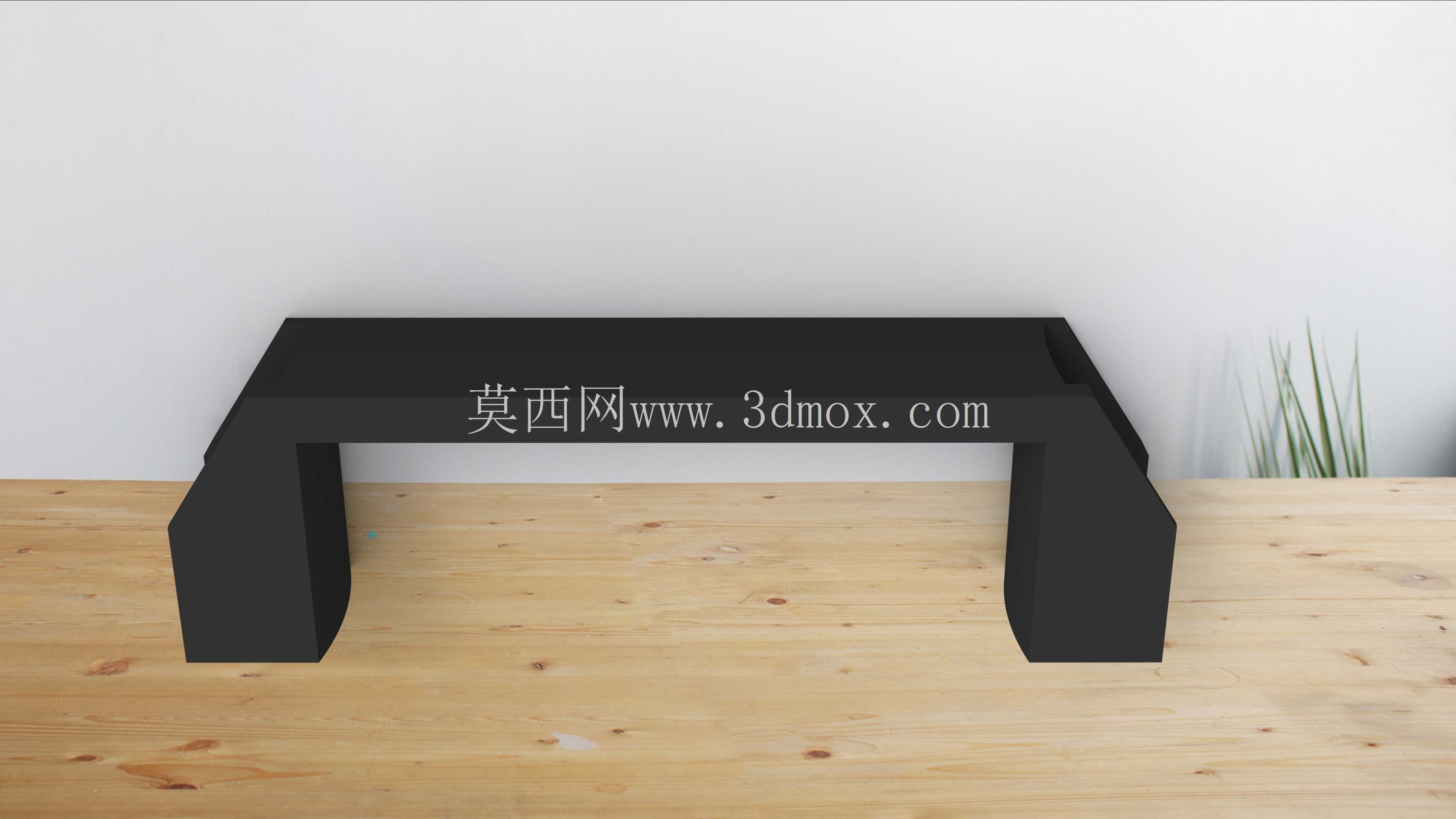

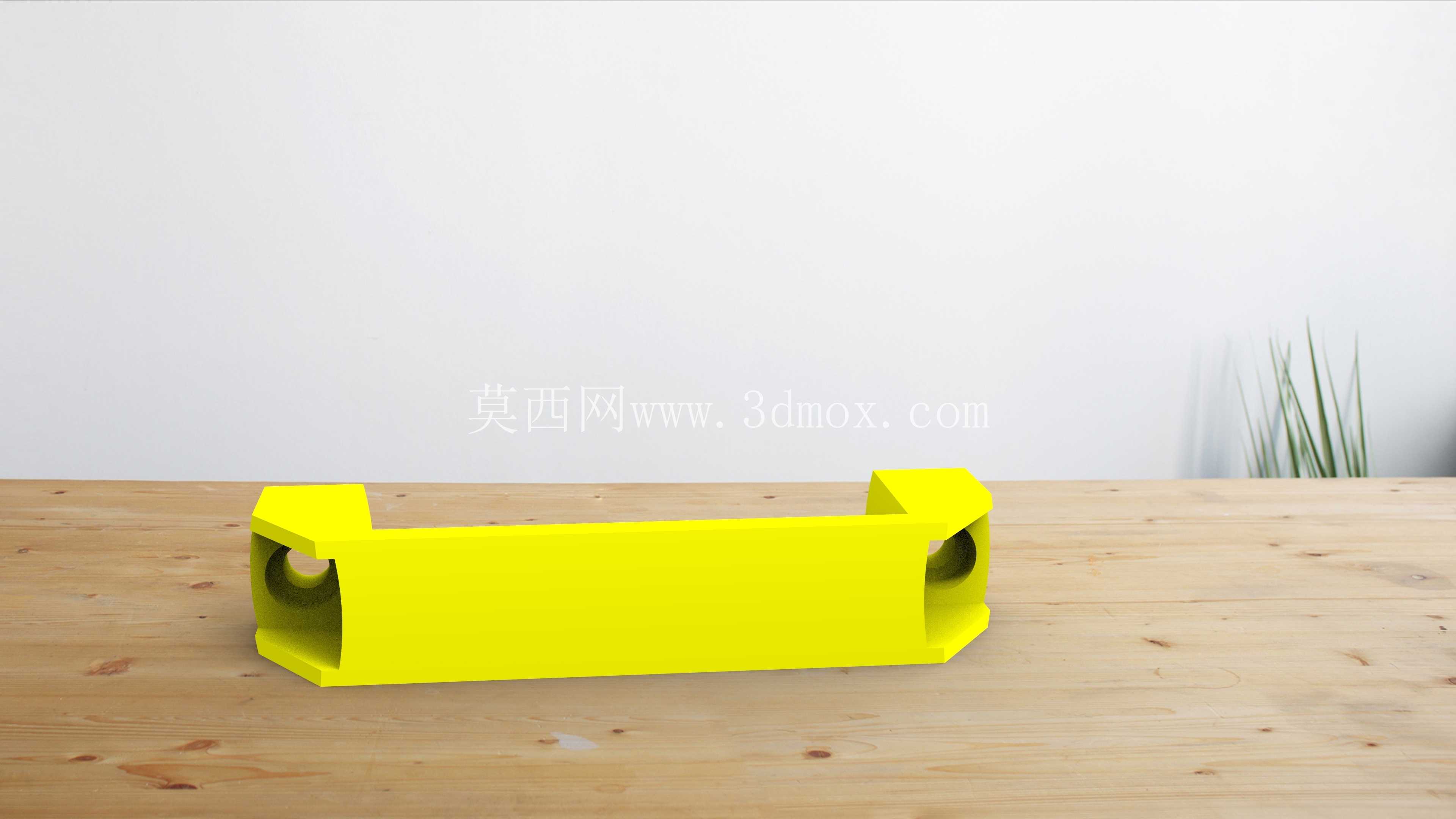

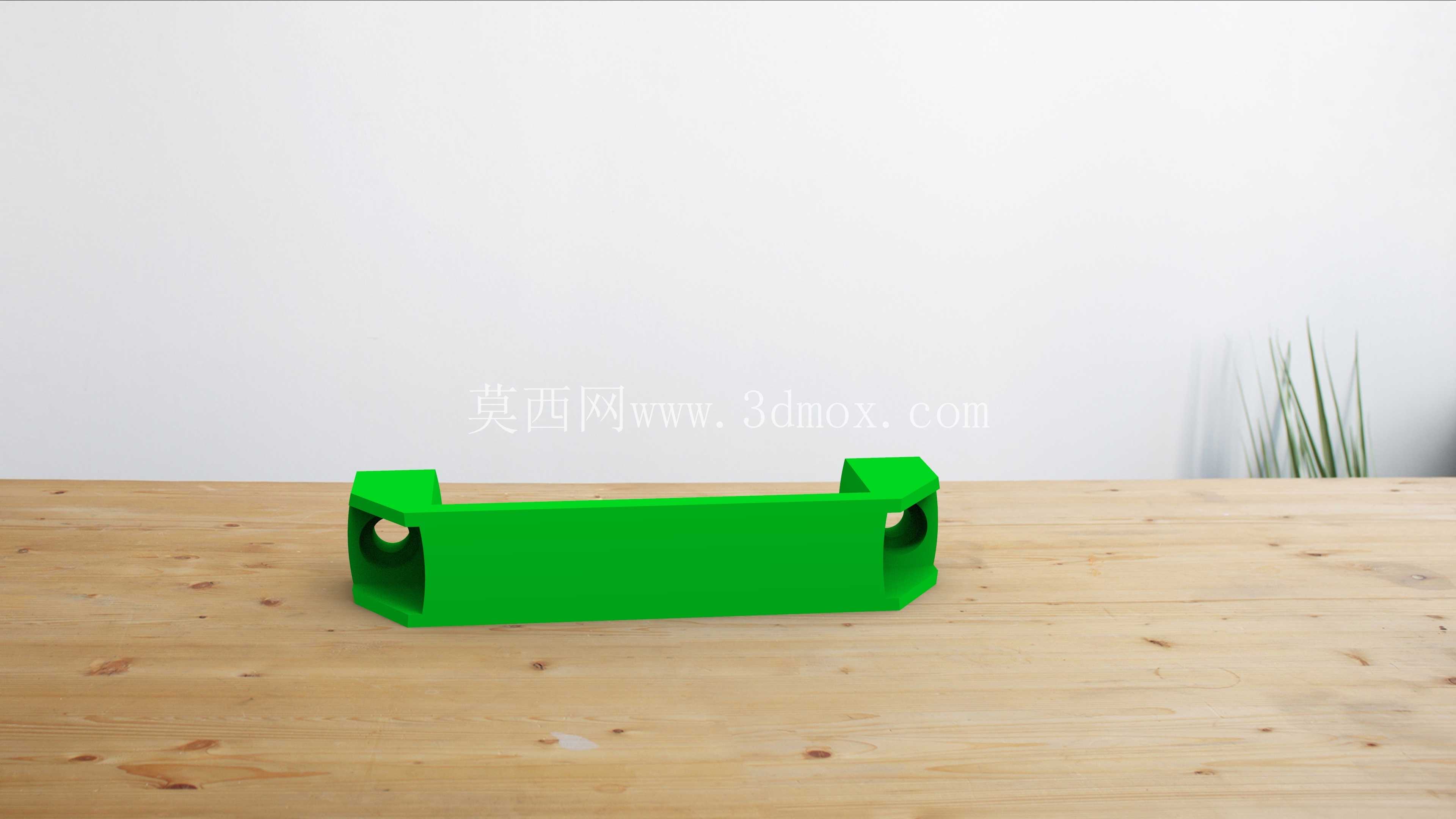

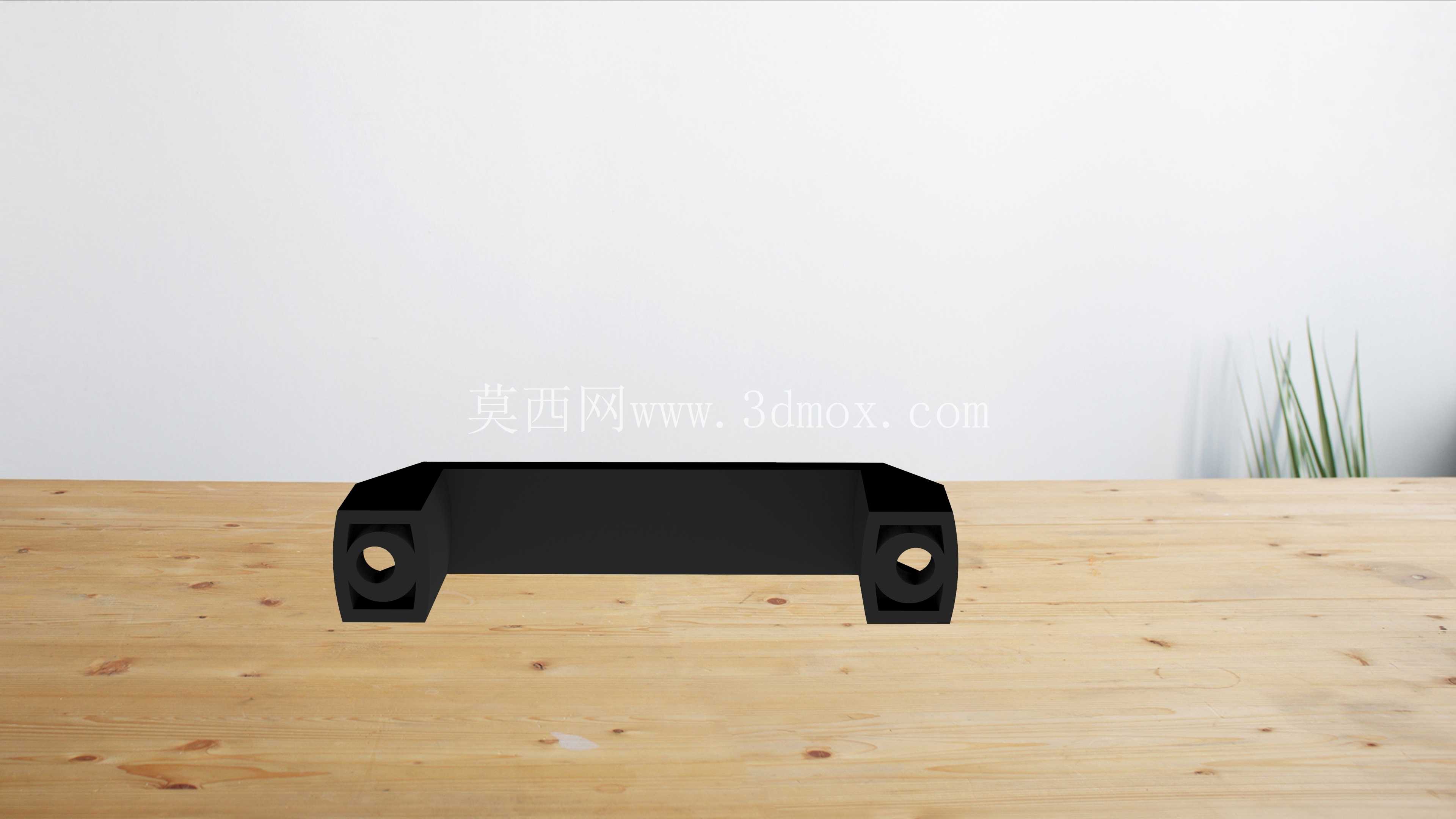

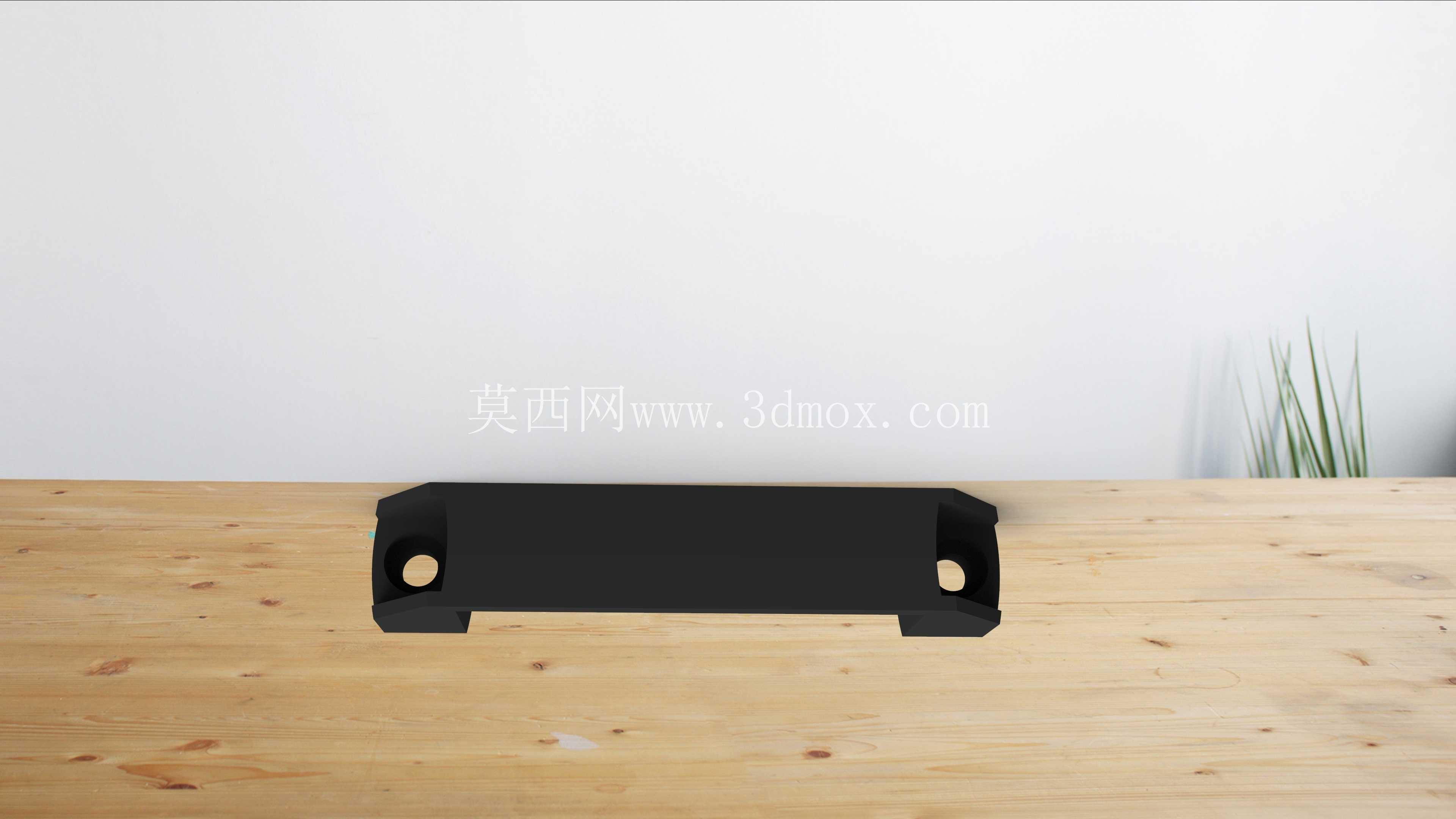

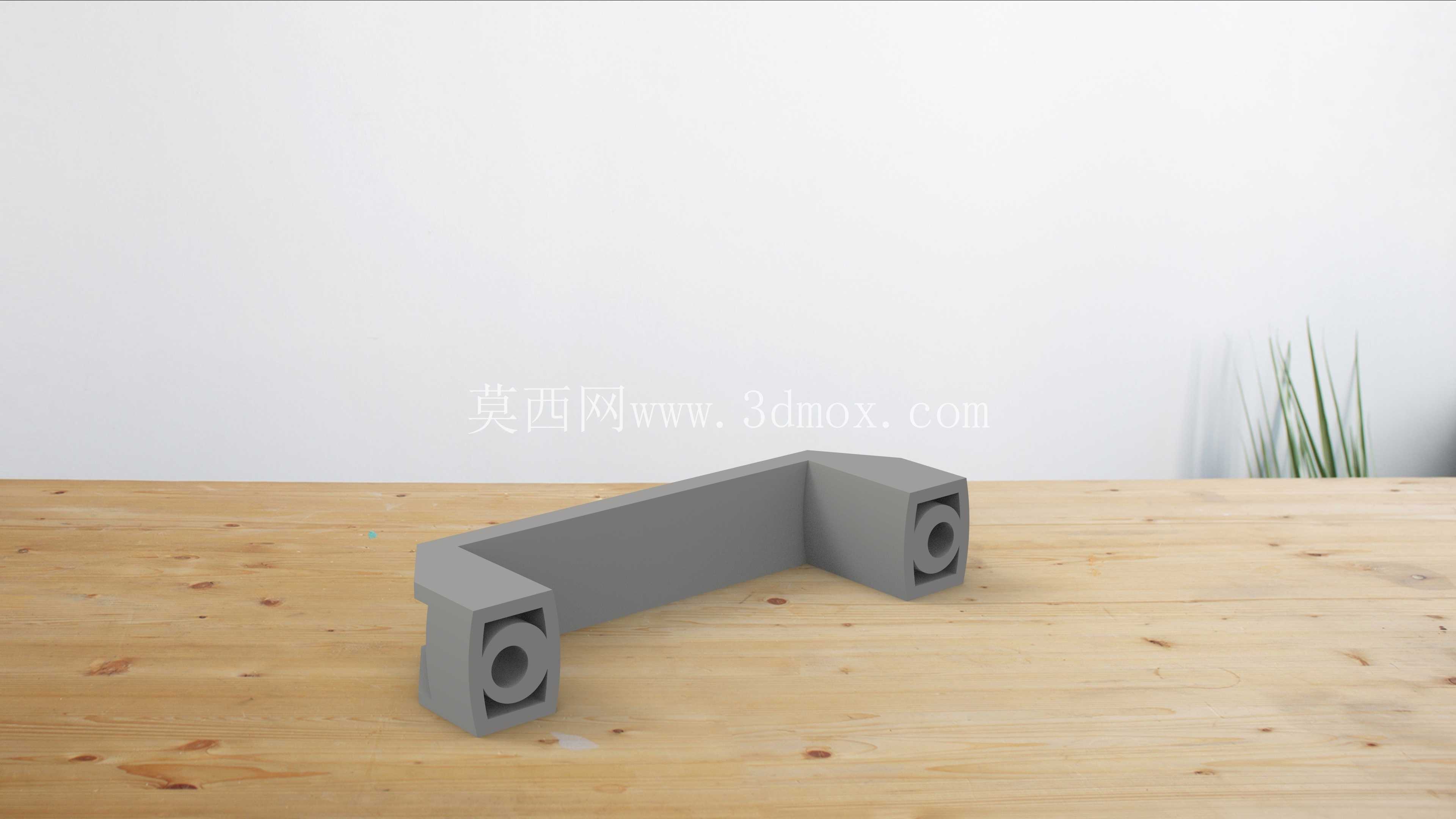

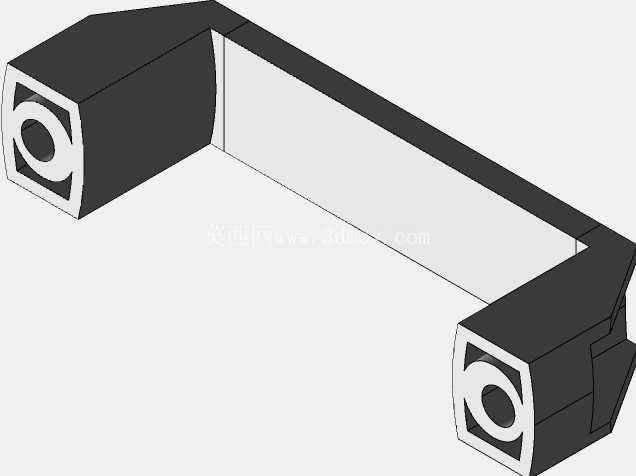

117mm规格外装式机械操作手柄结构

在各类工业设备、工装夹具、小型机械的外部操作结构设计中，外装式手柄是直接关联人机交互效率与操作可靠性的基础构件，这款117mm长度规格的外装手柄，正是针对设备外部侧装、端面装的操作需求设计的通用型握持构件。不同于嵌入式内藏的操作结构，外装手柄的安装基准完全依托设备外壁的预留安装位，不需要在设备壳体内部预留深腔容纳结构，因此在钣金设备外壳、型材框架设备、小型铸造箱体类设备上的适配性极强，不管是需要频繁开合的检修门侧部、需要手动移位的工装滑台侧边、还是需要手动锁紧的夹具操作端，这类外装手柄都能提供稳定的握持受力点。

从功能特性来看，这款手柄采用两端带安装孔的长条形承载结构，主体截面为封闭的箱型受力结构，相比开口式的冲压手柄，整体抗扭、抗弯强度更高，在操作人员施加单侧扳动力、或者提拉带载设备部件时，不会出现局部形变导致的安装松旷问题。两端的安装孔做了同轴度公差约束，安装时可以直接穿过螺栓固定在设备外壁的预留螺纹孔上，不需要额外加装衬套调整间隙，安装后手柄与安装面之间预留了足够的手指握持间隙，操作人员佩戴常规劳保手套也能顺利完成握持施力动作，不会出现卡滞、硌手的问题。

设计过程中，首先锚定的是117mm的总长度边界，这个尺寸既可以覆盖成年人手掌的常规握持跨度，不会因为长度过短导致握持时手指无处放置，也不会因为长度过长突出设备外壁过多，在设备转运、车间排布时出现磕碰剐蹭的问题。手柄的主体壁厚做了均匀化处理，不管是采用注塑成型还是金属铸造成型，都能避免壁厚不均导致的缩痕、气孔缺陷，成型后不需要做大量的后处理工序就能直接安装使用。两端的安装凸台做了局部加厚处理，螺栓锁紧时的压紧力直接作用在加厚凸台上，不会因为锁紧力过大导致主体结构出现压溃裂纹，同时安装孔的深度做了限位设计，螺栓锁紧到指定位置后会被孔底台阶限位，不会出现螺栓过穿顶到手柄内壁导致的安装凸起问题。

从实际应用场景的适配性来看，这类外装手柄不需要匹配特定的设备内部结构，只要安装面的两个安装孔孔距与手柄两端安装孔的孔距匹配，就能直接安装使用，在非标自动化设备的防护门、仓储物流的周转料箱侧部、小型加工机床的操作门、工业检测设备的翻盖结构上都能通用。手柄的握持面做了圆弧过渡处理，没有尖锐的棱角，操作人员长时间握持施力时不会出现局部压强过大硌伤手掌的问题，整体外轮廓没有突出的卡扣、筋位，日常清洁设备时也不会积存灰尘、切削液残留，维护成本极低。

在安装边界的考量上，这款手柄安装后突出安装面的高度经过反复校核，既保证了足够的握持空间，也控制了外伸尺寸，在设备通过狭窄通道、或者多台设备并排排布时，不会因为手柄突出过多导致碰撞损坏。安装孔的位置距离手柄两端的距离做了对称设计，安装时不需要区分方向，两端可以互换锁紧，降低了现场安装的操作难度，即使是没有经过专业装配培训的人员，也能快速完成手柄的固定安装。手柄的主体受力方向沿着长度方向分布，在承受竖直方向的提拉载荷、水平方向的扳动载荷时，应力会均匀分散到整个箱型主体结构上，不会出现局部应力集中导致的断裂问题，在常规工业环境下长期使用也不会出现结构失效。
