带M5螺栓可调式腿部矫直固定组件

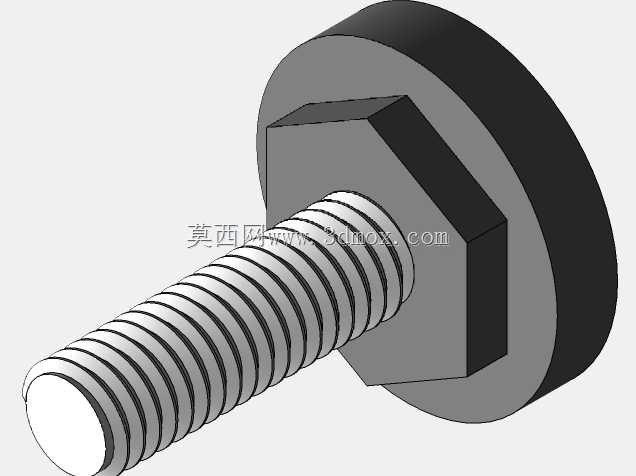

　　在家具装配、小型工装调试、非标支架搭建的现场场景里，经常会遇到支撑腿安装后出现偏斜、受力不均的问题，这类偏差如果不做校正，轻则导致设备放置晃动、台面水平度失准，重则会让支撑结构长期受偏载应力，出现焊缝开裂、连接件滑牙的失效问题，这款带M5x15mm螺栓的可调式矫直组件，就是针对这类小载荷支撑场景的校正需求设计的。从结构设计逻辑来看，组件采用六角螺栓搭配大直径承压垫片的一体化结构，螺栓部分采用标准M5粗牙螺纹，螺距0.8mm，螺纹有效长度15mm，能够适配厚度在3mm到12mm之间的支撑腿安装板材，安装时不需要额外加工复杂的定位槽，只需要在支撑腿端部预制直径5.2mm的穿装孔，将螺栓穿过孔位后，通过六角头施加扭矩调整旋入深度，

　　就能带动端部的承压垫片改变支撑高度，单组组件的高度调节行程可以覆盖0到10mm的偏差范围，足够应对常规安装场景下的支撑腿长度公差、地面不平整带来的偏斜问题。承压垫片采用大直径圆盘设计，外径远大于螺栓公称直径，和支撑面接触时能够有效分散压应力，避免在木质、塑胶这类低硬度支撑面上压出凹痕，同时垫片和六角螺栓头的贴合面做了平面度处理，调整过程中不会出现卡滞、偏摆的问题，螺栓的螺纹段做了全牙加工，不管是旋入配套的内螺纹孔，还是配合螺母做锁紧固定，都能保证足够的啮合长度，满足结构强度要求。从实际使用的边界条件来看，这款组件适合用在静态载荷不超过500N的支撑场景，比如小型木质工作台的腿端调平、轻型货架的支撑校正、非标检测工装的水平调整，

　　安装时六角头可以用8mm开口扳手或者套筒施加扭矩，推荐锁紧扭矩控制在2N·m到3N·m之间，既能保证锁紧后不会因为设备振动出现松退，也不会因为扭矩过大导致螺纹滑牙、木质基材被压溃。设计过程中特意简化了零件数量，整个组件只有螺栓和承压垫片两个零件，没有额外的锁紧弹垫或者调整螺母，现场安装时不需要分拣零散配件，穿装后直接调整到位就能完成固定，对于批量装配的生产线来说，能够有效减少单工位的装配耗时，同时零件结构简单，不管是采用碳钢镀锌还是不锈钢材质加工，都能实现低成本量产，适配不同使用环境的防腐蚀需求。需要注意的是，这款组件不适合用在有动态冲击载荷的设备上，比如冲压设备周边的工装、频繁移动的推车支撑，

　　这类场景下的交变载荷容易让螺纹连接出现松退，需要额外增加防松结构，而在静态放置的家具、固定安装的小型设备支架场景下，这款矫直组件的结构强度完全能够满足长期使用的要求，调整到位后可以保持支撑面的水平度长期稳定，不会因为环境温度变化、材料轻微蠕变出现支撑高度偏移。
