三齿联动指尖减压把玩结构件

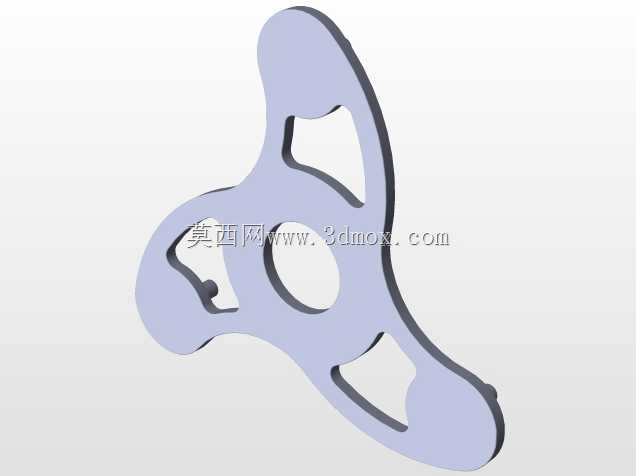

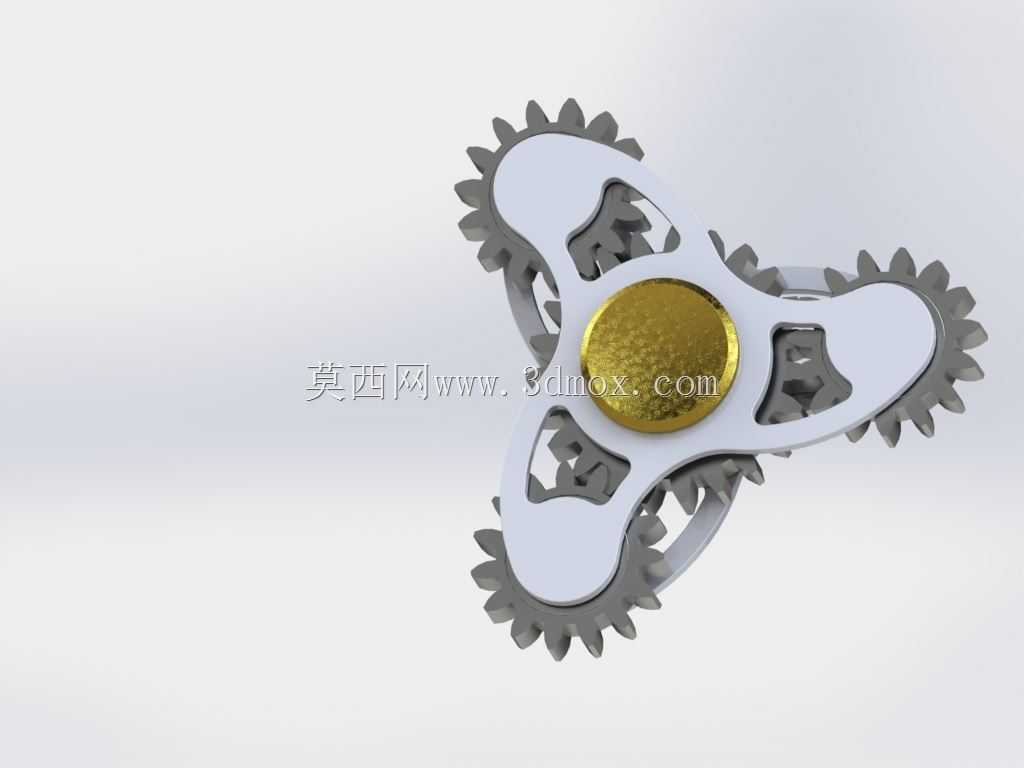

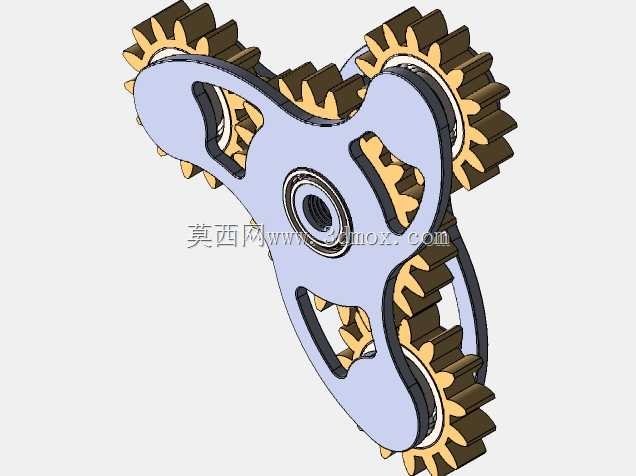

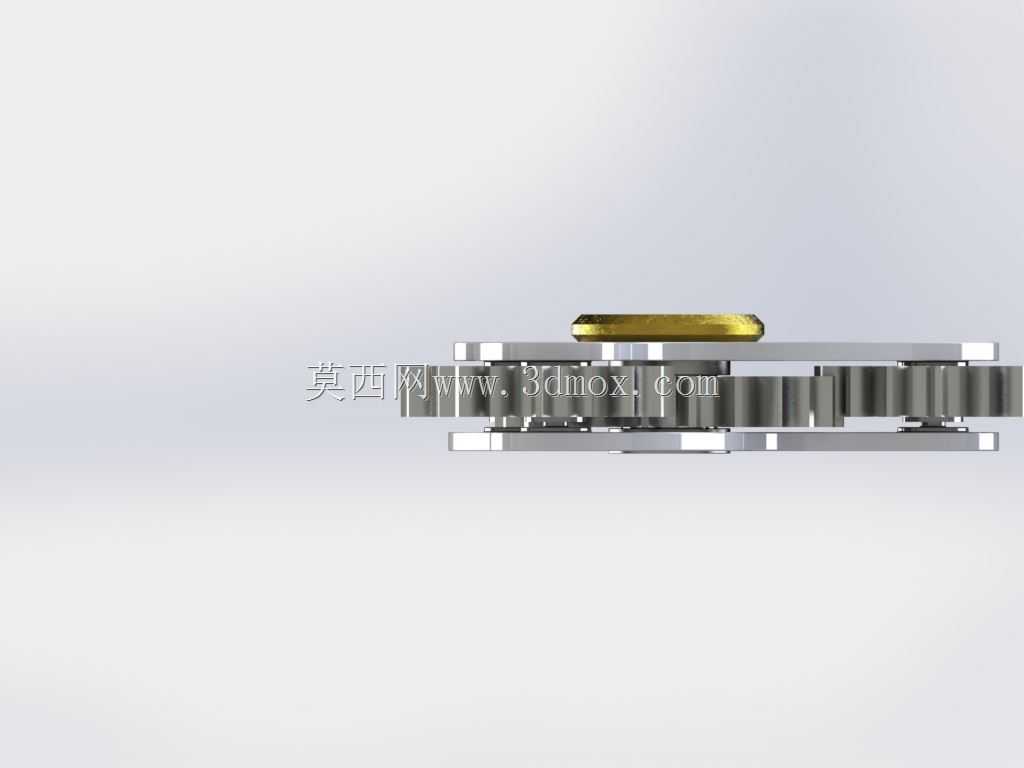

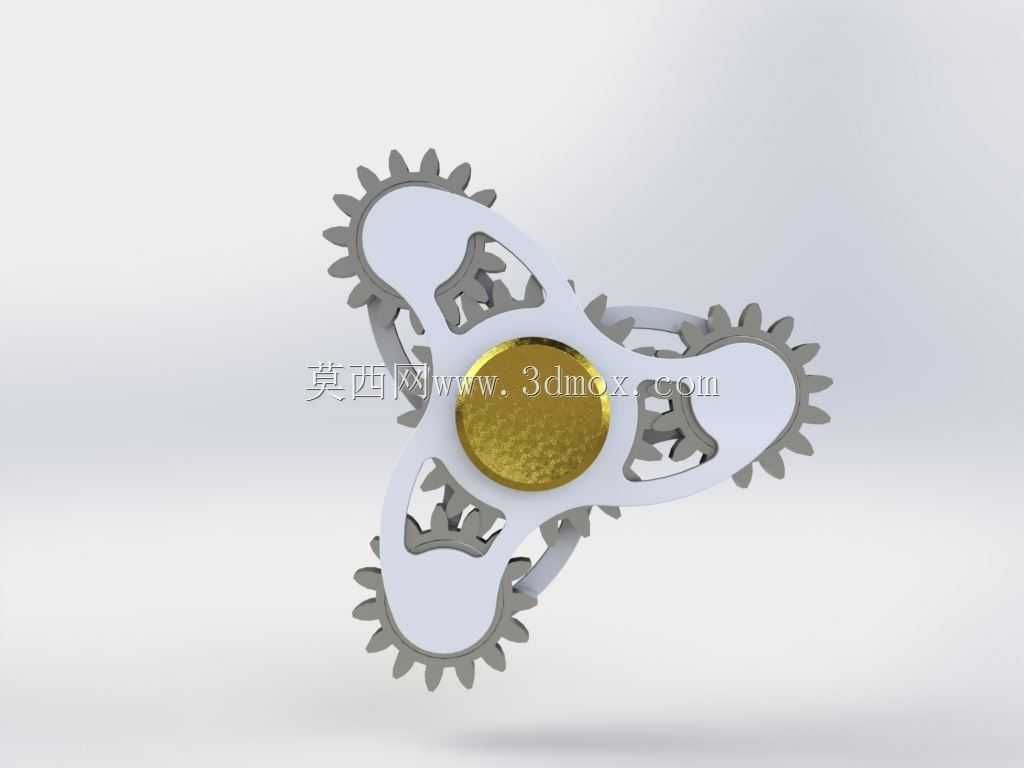

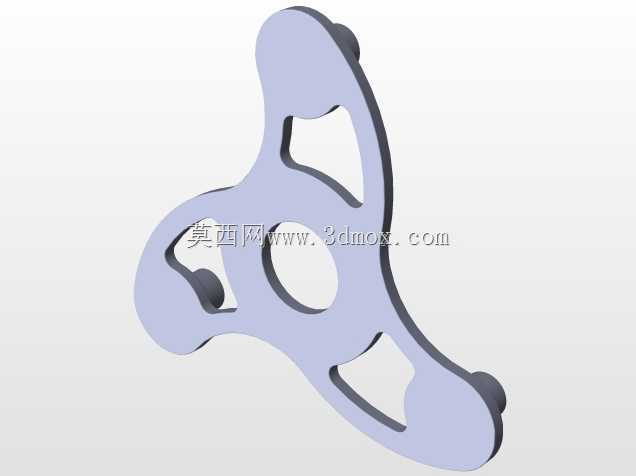

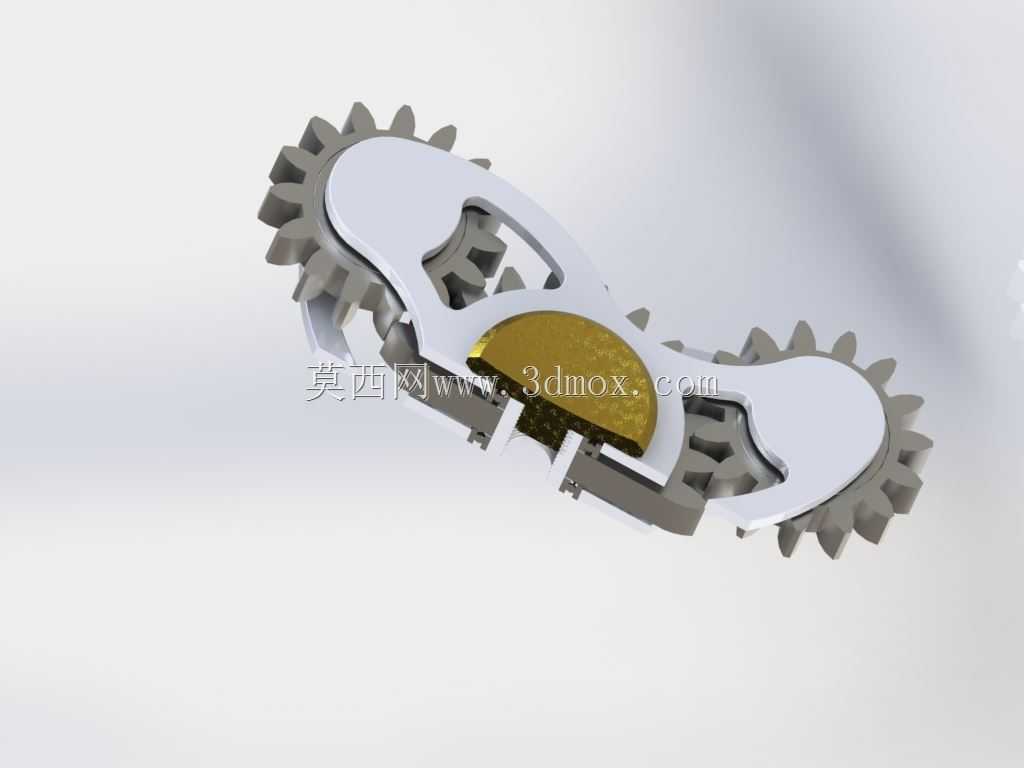

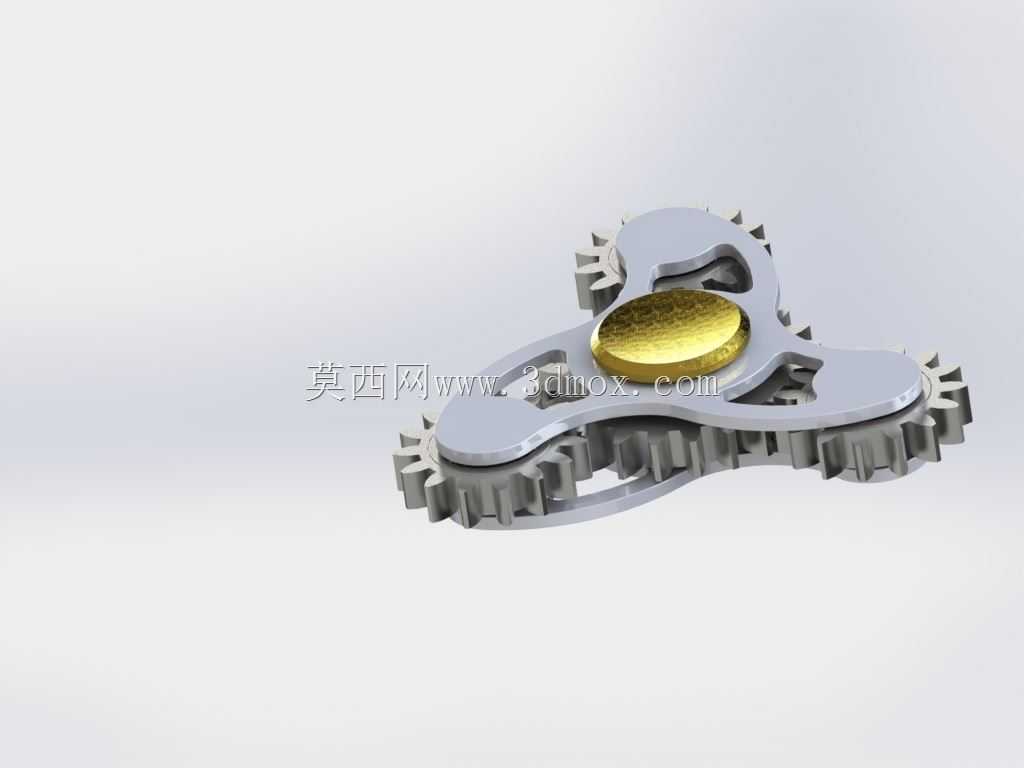

这款三齿联动指尖把玩结构，核心采用中心滚珠轴承作为旋转支撑载体，三个均布的齿形悬臂沿轴承外圈呈120°对称排布，每个悬臂末端集成独立的外齿轮结构，相邻齿轮间设置过渡小齿轮实现联动传动，当使用者拨动任意一个末端齿形悬臂时，三个末端齿轮会同步产生啮合转动，同时整体结构可绕中心轴承做长时长低阻尼旋转。从实际使用场景来看，这类结构件主要适配桌面办公、长时间伏案作业、需要手部动作辅助注意力集中的场景，使用者可单手持握，通过拇指与中指捏住中心轴承的固定压盖，用食指拨动任意齿形悬臂即可触发整体旋转与齿轮联动动作，相比普通无联动结构的指尖把玩件，多齿轮同步啮合的动态效果能提供更丰富的触觉反馈与视觉反馈，可有效缓解长时间专注作业带来的手部僵硬与注意力分散问题。在结构设计层面，中心轴承采用标准深沟球微型轴承，轴承内圈与上下两片圆形压盖过盈配合，压盖表面做滚花纹理处理，提升手指捏持时的摩擦力，避免旋转过程中出现打滑；三个主悬臂采用镂空减重设计，在保证悬臂结构刚度的前提下尽可能降低整体旋转惯量，让初始拨动后的旋转时长更久，同时镂空结构也能减少齿轮啮合传动时的积尘问题，日常使用无需频繁拆解清理。每个末端外齿轮与悬臂主体采用一体化结构设计，齿轮模数选取0.5标准模数，齿形为渐开线直齿，啮合间隙控制在0.02-0.03mm之间，既保证传动过程无卡滞，也不会因间隙过大产生晃动异响；三个过渡小齿轮分别通过微型销轴固定在主悬臂的内侧凸台上，销轴与小齿轮内孔之间采用间隙配合，保证小齿轮可自由转动，销轴两端做压铆固定，防止长期转动后出现销轴脱出的问题。从安装边界与尺寸控制来看，整体结构的最大旋转外径控制在75mm以内，中心压盖的直径为18mm，适配成年人手指捏持的尺寸范围，整体厚度控制在12mm，单手握持时不会突出掌心过多，方便日常放置在口袋、笔袋等随身收纳空间中；所有外露棱边均做R0.5的圆角倒钝处理，避免转动过程中棱边划伤手指，齿轮齿顶也做了微小圆角处理，降低啮合转动时的锐边风险。材质适配方面，主体结构可采用不锈钢、铝合金或者黄铜材质加工，不锈钢材质的结构件耐磨性更好，长期使用齿轮啮合面不易产生磨损，铝合金材质重量更轻，旋转时的转动惯量更低，适合喜欢轻盈手感的使用者，黄铜材质的配重适中，转动时的阻尼感更沉稳，同时长期把玩后会形成自然的包浆层，外观质感会随使用时长产生变化。在装配逻辑上，先将三个过渡小齿轮分别压装到对应主悬臂的销轴上，再将三个主悬臂卡入中心轴承的外圈定位槽中，保证三个主悬臂的角度偏差不超过0.5°，避免因角度偏差导致齿轮啮合卡滞，最后将上下压盖压入轴承内圈，通过压盖的凸台压紧主悬臂的定位端面，保证整体结构无轴向窜动；装配完成后需要进行空转测试，拨动任意悬臂时整体旋转时长应不低于90秒，齿轮联动过程无卡顿、无异响，所有转动部位无偏摆。这类联动式指尖结构件的设计核心，是在有限的尺寸空间内集成行星轮系的传动逻辑，将原本用于工业传动的齿轮结构转化为把玩件的动态交互部分，既保证了结构的机械可靠性，也通过精密的传动效果提升了把玩体验，相比普通的一体式旋转结构，多齿轮联动的设计能让使用者在把玩过程中直观感受到机械传动的啮合逻辑，也可作为机械原理入门的直观演示小物件，帮助初学者理解齿轮传动的基本运动关系。
