双滑轮式起重吊装吊钩结构设计

在车间重型工件转运、港口散货装卸、基建现场钢筋构件吊装这类常规起重作业场景里，吊钩作为起重设备直接承接载荷的终端构件，其结构合理性直接决定作业过程的载荷传递效率与运行可靠性。这款双滑轮配置的吊钩结构，区别于传统单滑轮吊钩的载荷传递路径，通过两组对称布置的滑轮将起升钢丝绳的载荷进行分流，避免单滑轮槽承受过大径向挤压力，同时也能让吊钩在起升过程中保持更好的对中性，减少吊重偏摆带来的附加弯矩。

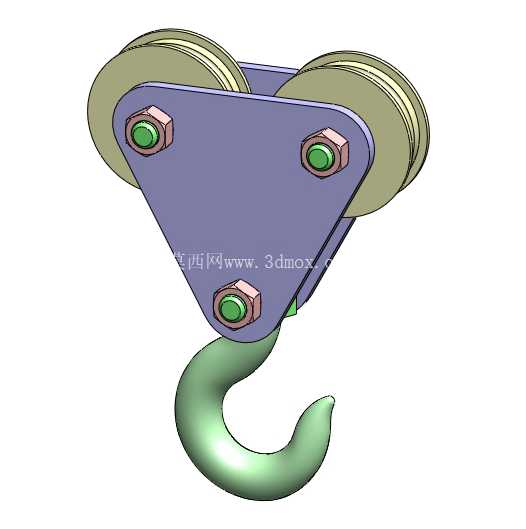

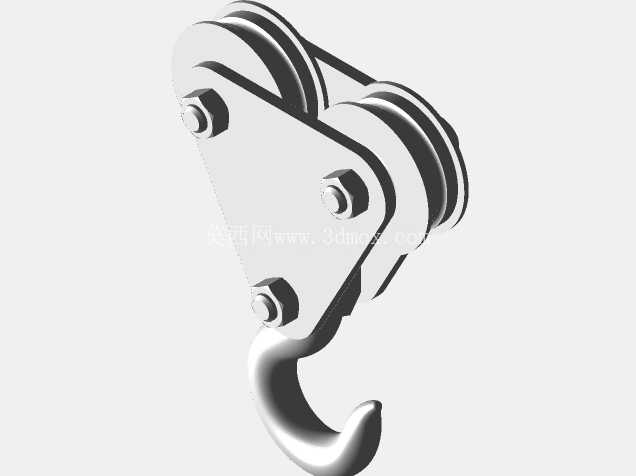

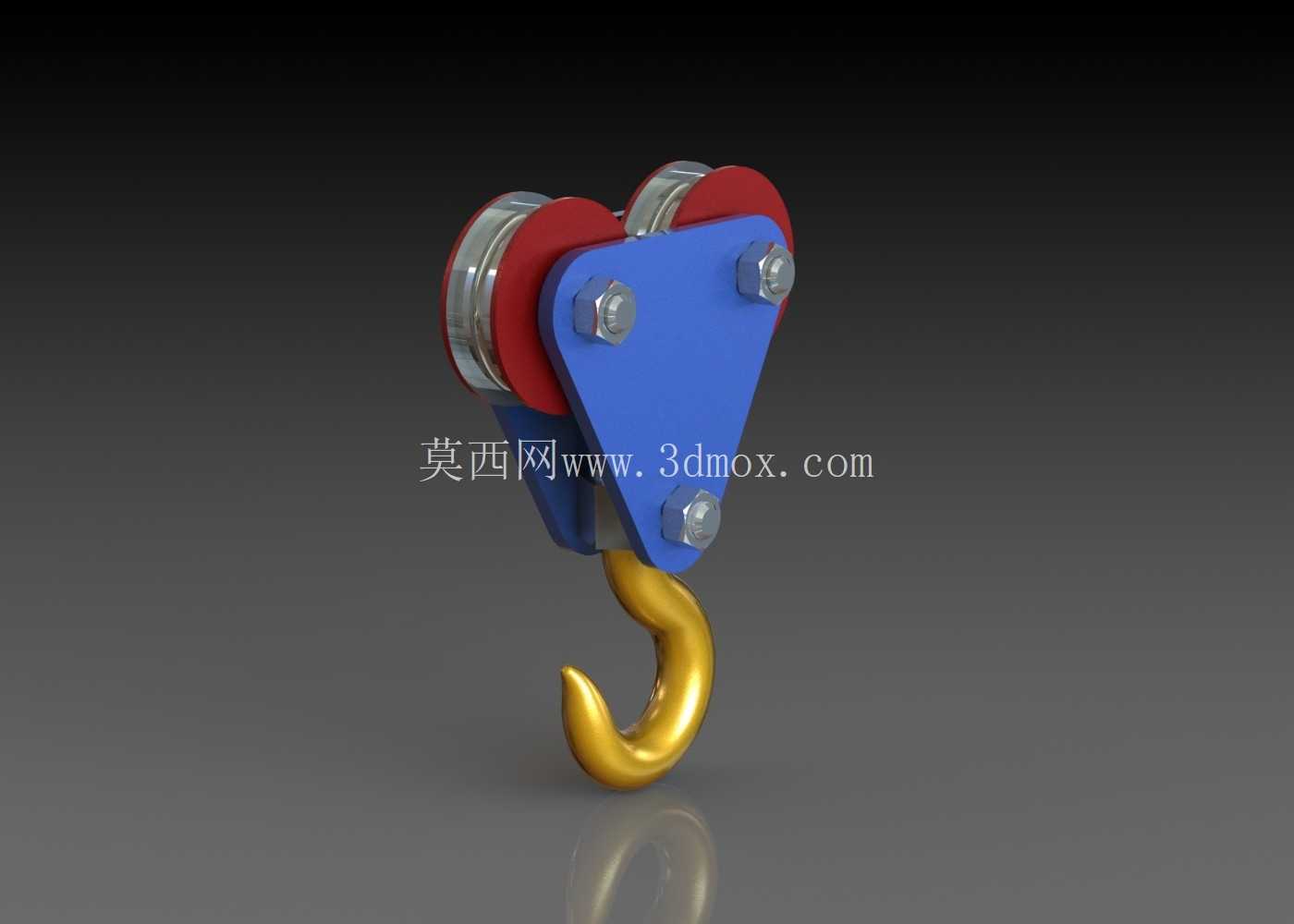

从结构设计逻辑来看，整个吊钩组件的核心承力件为三角形布置的安装侧板，三个铰接点位分别对应两组滑轮的安装轴与吊钩本体的铰接轴，三角形的点位排布让三个承力点的受力方向始终沿板材平面传递，不会产生额外的侧向扭转力矩，侧板采用平直钢板裁切成型，无需复杂的折弯成型工艺，加工门槛低，后期出现磨损或变形时更换成本也更低。滑轮与安装轴之间配置了自润滑衬套，日常作业中无需频繁加注润滑脂即可维持滑轮的灵活转动，减少钢丝绳与滑轮槽之间的滑动摩擦，延长钢丝绳的实际使用寿命。滑轮的轮槽截面经过圆弧过渡优化，匹配常规直径的起重钢丝绳，避免轮槽边缘对钢丝绳产生剪切损伤，同时轮槽的深度设计也能防止钢丝绳在吊重偏斜时从槽内脱出。

吊钩本体采用带安全防脱挡片的锻造钩体结构，钩尖位置的挡片依靠弹簧力自动复位，挂装吊索具后挡片自动封闭钩口，避免作业过程中吊索因晃动从钩口滑脱。钩体与安装侧板的铰接位置配置了推力轴承，让吊重在需要调整朝向时，钩体可以绕竖直轴线灵活转动，不会带动钢丝绳出现扭结打转的情况，这一设计在吊装长形构件、需要频繁调整吊物朝向的作业场景中实用性极强，操作人员无需反复挪动起重设备位置，只需轻推吊物即可完成朝向调整。

从安装边界尺寸来看，两组滑轮的中心距根据常用起重吨位的钢丝绳偏角要求设定，确保起升过程中钢丝绳与滑轮槽的夹角始终处于允许范围内，不会出现钢丝绳啃咬轮缘的问题。整个组件的竖直方向总高度控制在常规起重滑车的尺寸区间内，不会过多占用起重机的有效起升高度，适配车间内厂房高度有限、对起升净空有严格要求的作业场景。侧板外侧的轴端采用六角螺母加止动垫片的锁紧结构，避免作业过程中轴受振动出现转动、螺母松脱的问题，所有轴端的螺母锁紧后都与侧板表面保留足够的安全间隙，不会与滑轮端面产生摩擦干涉。

实际作业过程中，这款吊钩组件可以适配多种规格的桥式起重机、门式起重机的起升机构，也可作为电动葫芦的配套吊具使用，双滑轮的结构让其可以匹配双绳起升的机构，相比单滑轮吊钩额定起升载荷提升近一倍，同时载荷传递更平稳，起升过程中吊重的晃动量更小。在维护层面，整个组件的拆解十分便捷，只需拆下轴端的锁紧螺母即可抽出铰接轴，单独更换磨损的滑轮、衬套或钩体，无需整体报废整个组件，能有效降低起重设备的日常运维成本。设计过程中也充分考虑了现场作业的磕碰问题，所有板材的棱角都做了倒角处理，避免安装、维护过程中锋利边缘划伤操作人员，滑轮外侧的侧板延伸部分也能对滑轮形成有效防护，减少现场落料、工件磕碰对滑轮轮缘造成的损伤。
