工字钢梁吊装专用可调式吊具结构

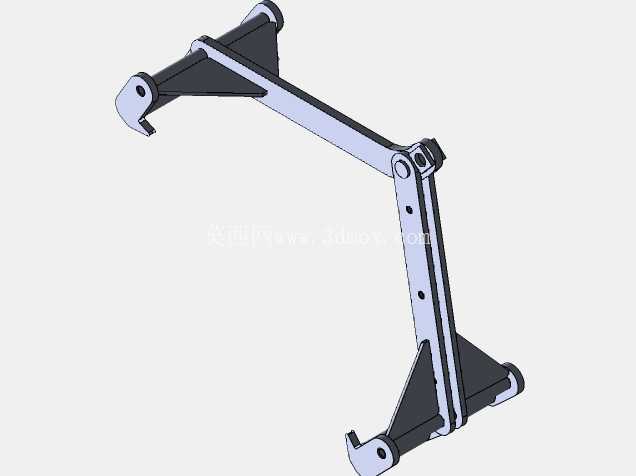

　　在重型钢结构厂房施工、桥式起重机安装、厂区大型钢梁移位作业场景中，工字钢梁的水平吊装一直是现场安全管控的核心环节，常规钢丝绳捆绑吊装易出现钢梁滑移、吊点受力不均、翼缘板涂层磨损等问题，这款可调式梁吊具正是针对这类现场痛点开发的专用吊装工装。从结构设计逻辑来看，整套吊具采用对称式双连杆夹紧布局，上部设置单吊点连接孔，可直接匹配起重机吊钩、卸扣等标准起重连接件，无需额外加工过渡接头；两侧连杆通过铰接销轴与中部夹臂形成联动机构，当上部吊点受向上起吊拉力时，连杆会带动两侧夹臂同步向内收拢，夹臂下端的钩头会牢牢卡在工字钢梁的下翼缘底面，起吊重量越大，夹紧力同步提升，从机械结构原理上避免吊装过程中松脱打滑的风险。

　　夹臂与钢梁翼缘接触的位置做了加宽平面处理，接触面积比常规钩头大60%以上，可有效分散局部压应力，避免吊装过程中夹伤钢梁翼缘边缘、破坏构件表面防腐涂层，针对不同规格的工字钢梁，夹臂上预留了多组销轴调节孔位，现场作业时可根据待吊钢梁的翼缘宽度，调整连杆与夹臂的铰接位置，适配一定范围内的工字钢、H型钢梁吊装需求，无需频繁更换吊具。从安装边界来看，整套吊具收拢状态下的最小宽度可适配200mm翼缘宽度的窄型工字钢，张开到最大调节位置时可适配600mm翼缘宽度的重型H型钢梁，单套吊具的额定载荷按照常规厂房安装作业需求设计，可满足单根10吨以内钢梁的水平吊装作业，吊具整体采用低合金高强度结构钢焊接成型，所有铰接销轴均做调质热处理，表面做发黑防锈处理，可适应厂区露天作业、车间内安装等多场景的使用环境。

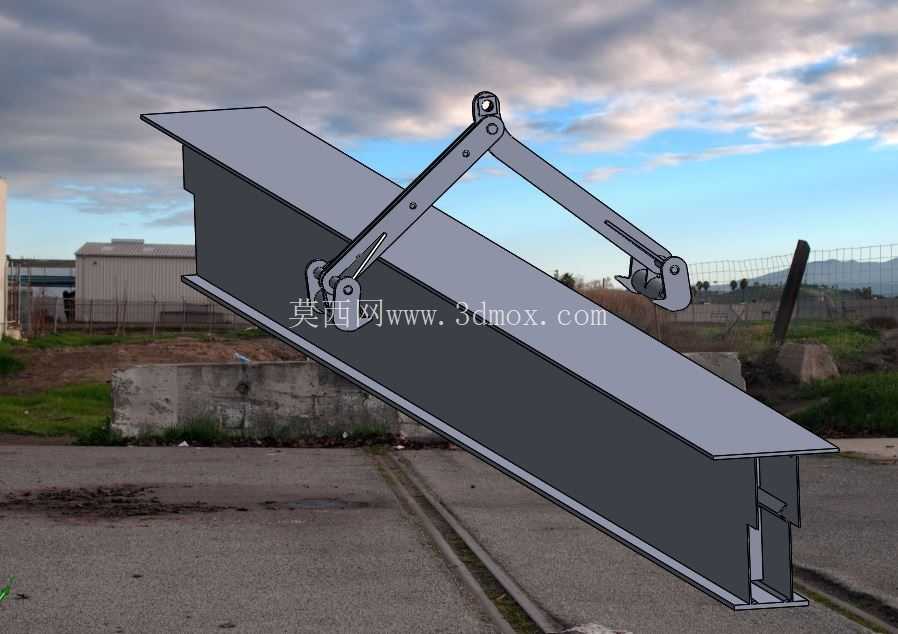

　　实际作业时，操作人员只需在地面将两侧夹臂张开到略大于钢梁翼缘宽度的尺寸，将吊具卡到钢梁的预设吊点位置，缓慢起升吊钩，联动机构就会自动带动夹臂锁紧钢梁翼缘，无需额外打销固定或捆绑钢丝绳，就位后下落吊钩，吊具受重力作用会自动松开夹臂，可直接取下吊具转场使用，相比传统捆绑式吊装，单根钢梁的挂摘钩作业时间可缩短70%以上，同时避免了钢丝绳捆绑带来的钢梁滑移、涂层磨损、吊点偏移等安全隐患。

　　在结构细节设计上，所有铰接位置均预留了润滑注油孔，日常维护时可定期加注润滑脂，减少铰接销轴的磨损，延长吊具使用寿命；上部吊点孔内镶嵌了耐磨衬套，避免长期与卸扣、吊钩摩擦造成孔位变形失圆；夹臂下端的钩头位置做了向上的防滑止挡，即使起吊过程中钢梁出现小幅晃动，钩头也不会从翼缘边缘滑脱。需要注意的是，这款吊具仅适用于水平状态下的工字钢梁吊装作业，不可用于斜拉、侧吊工况，作业前需确认铰接销轴的锁紧卡簧无脱落、夹臂无明显变形、各转动部位无卡滞，方可投入使用；针对超长钢梁的吊装，可采用两套同款吊具配合平衡梁使用，保证双吊点受力均匀，避免钢梁吊装过程中出现侧向弯曲变形。
