双梁桥式轻型起重吊运设备结构设计

这套轻型双梁起重结构主要面向小型加工车间、仓储区域的轻载物料转运场景，适配1吨及以下额定载荷的频繁短距离吊运作业，可覆盖工位间工件转运、设备检修部件吊装、仓储货位上下料等常见作业需求，相比大型桥式起重机，整体结构更轻量化，对厂房顶部承载要求更低，适合层高有限、原有厂房未预埋重型起重承载梁的中小型生产场地安装使用。

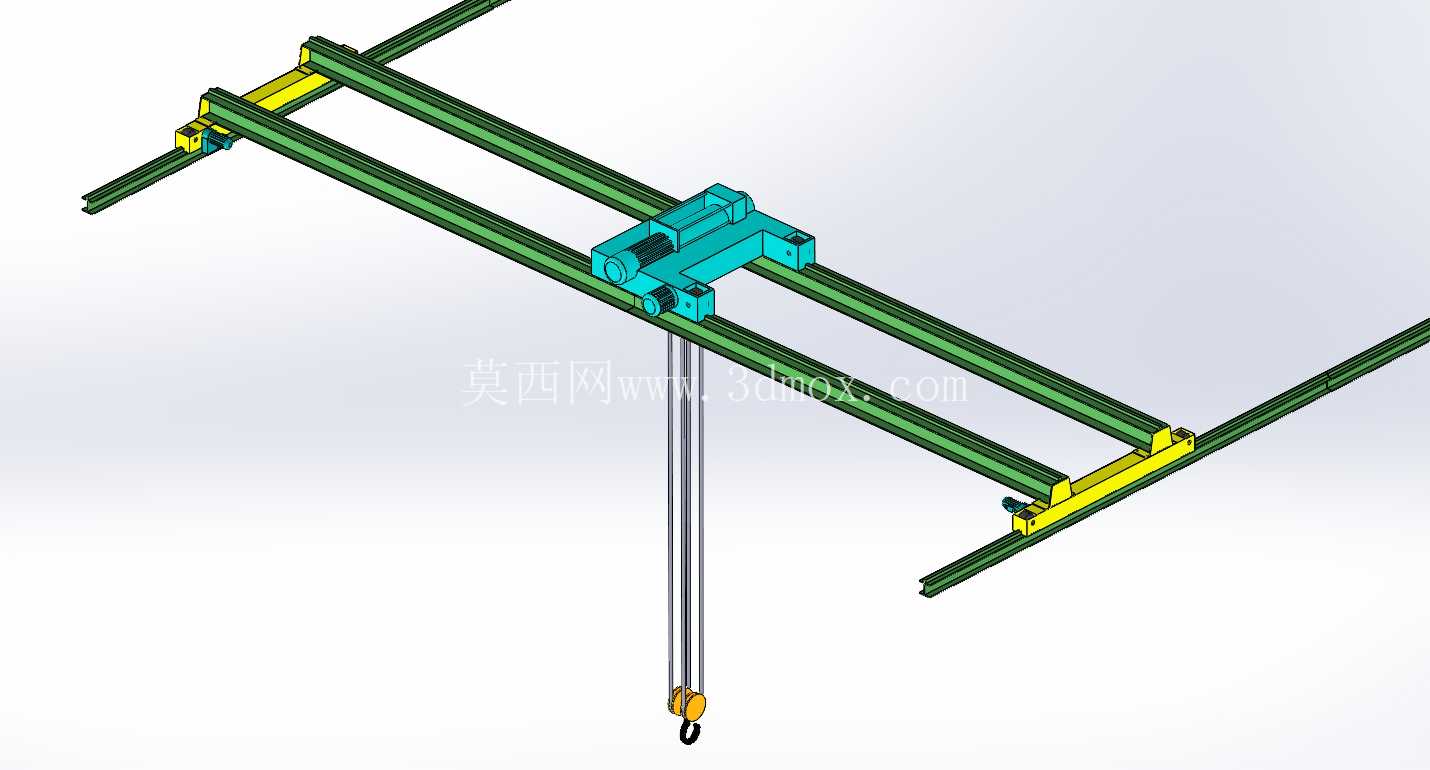

从结构组成来看，整套设备包含两根平行布置的纵向主梁、两端适配厂房立柱或牛腿安装的端梁行走机构、可沿主梁横向移动的起重小车、垂直布置的起升导向杆以及底部的吊钩组件。主梁采用标准型钢拼接的箱型截面结构，在保证抗弯刚度的前提下尽可能降低自重，主梁上表面加工有适配行走轮的轨道面，轨道面做了淬火处理提升耐磨性能，避免长期反复行走出现轨道面凹陷变形。端梁部分集成了行走轮组与驱动单元，行走轮采用缘轮结构，可卡合在厂房顶部的固定轨道上，防止运行过程中出现脱轨风险，端梁与主梁之间采用高强度螺栓连接，便于现场安装时调整主梁平行度，降低安装调试的难度。

起重小车作为核心作业部件，整体采用模块化设计，集成了横向行走驱动、起升卷扬机构以及导向限位结构。横向行走轮同样贴合主梁轨道面布置，驱动单元采用低速大扭矩传动结构，启动与停止过程运行平稳，避免吊运过程中出现过大的惯性摆动。起升部分没有采用传统的钢丝绳柔性导向，而是搭配了两根平行的刚性导向杆，导向杆随吊钩起升同步伸缩，能够有效限制吊钩在横向与纵向的摆动量，相比纯钢丝绳起升结构，在吊运精度要求较高的工位作业时，能够减少工件对位的调整时间，尤其适合机加工工位的工件上下料、模具拆装等需要精准对位的作业场景。吊钩组件配备了防脱卡扣结构，防止吊运过程中吊索滑脱，吊钩与起升机构之间加装了推力轴承，可在吊运过程中手动旋转工件调整朝向，无需额外辅助牵引。

设计过程中优先考虑了安装边界的适配性，整套设备的总高度可根据厂房实际层高调整端梁与主梁的连接位置，最低安装高度可适配4米层高的厂房，主梁跨度可根据车间实际宽度在3米到8米区间灵活调整，无需重新开模制作主体结构，仅需调整型钢主梁的下料长度即可适配不同场地需求。行走轨道可直接采用标准轻轨铺设，也可适配部分厂房已有的H型钢梁作为行走基础，降低现场改造的成本。设备运行的噪音控制在75分贝以内，不会对车间作业环境造成过大的噪音影响，各运动副均预留了润滑注油点，日常维护时无需拆解结构即可完成润滑保养，降低后期运维的工作量。

在安全防护设计上，各行走方向的行程末端均设置了硬限位与缓冲橡胶块，当行走机构到达行程极限位置时，首先触发电气限位切断驱动电源，若电气限位失效则硬限位块配合缓冲橡胶吸收冲击动能，避免机构冲出轨。起升机构设置了上下极限位置的限位开关，防止吊钩过卷冲顶或者过放拉断钢丝绳，同时起升机构内置了过载保护结构，当吊运载荷超过额定值的1.1倍时，会自动切断起升动力并触发预警，避免过载作业引发结构变形或者断绳风险。整套结构的受力部件均经过有限元应力校核，在额定载荷下最大应力远低于材料的屈服强度，关键受力焊缝要求做磁粉探伤检测，避免焊接缺陷带来的安全隐患。

从实际使用的适配性来看，这套结构可搭配不同的控制方式，基础款采用手柄线控操作，操作人员可在地面跟随吊运工件移动控制，也可根据需求升级为无线遥控操作，进一步提升作业的灵活性。相比单梁起重机，双梁结构的起重小车布置在两根主梁之间，整体起升高度可以提升300到500毫米，在相同厂房层高下能够获得更大的有效起升空间，适合吊运高度要求较高的作业场景。整套结构的零部件通用化程度较高，行走轮、轴承、密封件等均采用标准件，后期更换维护时无需定制特殊配件，能够减少设备停机维护的时间。
