PMMA板材加工用龙门式自动砂光设备

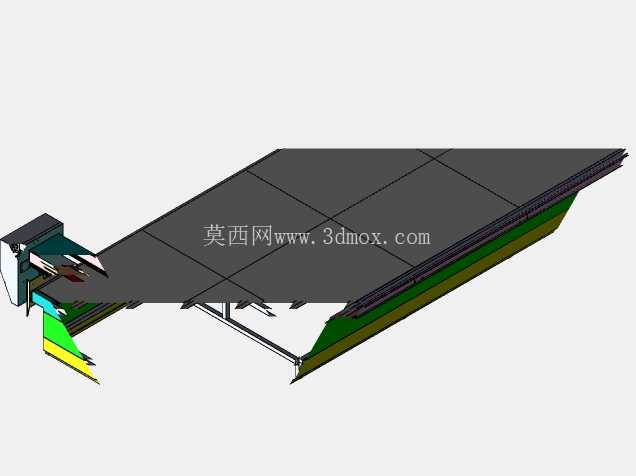

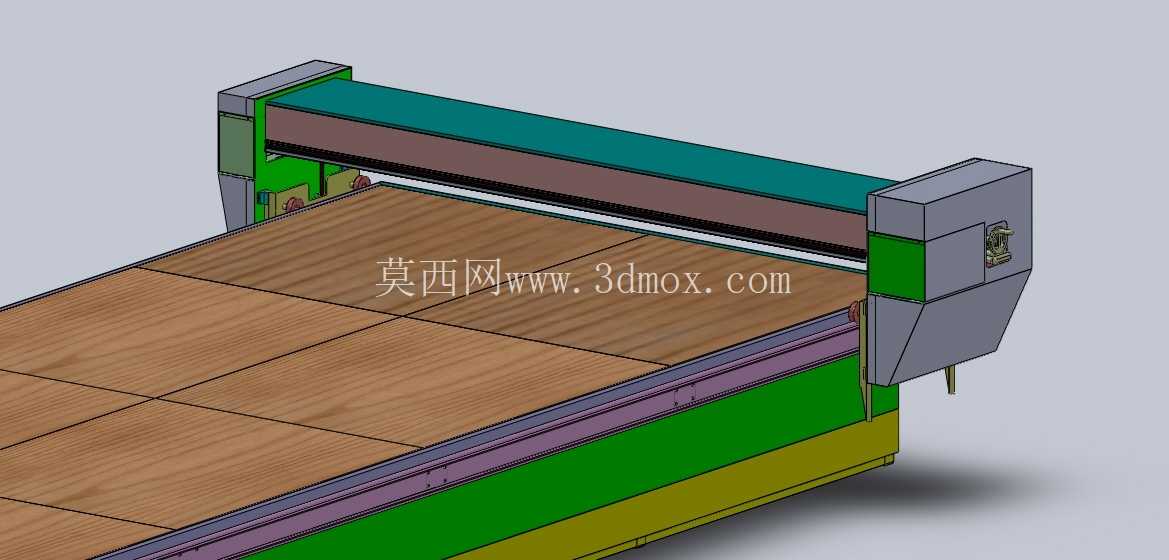

　　从结构设计逻辑来看，设备采用龙门跨架式布局，两侧立式支撑座搭载横向移动横梁，砂光执行组件安装在横梁的滑动拖板上，可沿横梁横向做往复进给运动，下方的工作台采用分块式拼接承托结构，每块承托板都做了平面度校准处理，能保证大尺寸板材放置后不会出现局部塌陷，避免砂光过程中出现局部过磨或者漏磨的问题。工作台的纵向进给采用隐藏式导轨传动，整个传动组件布置在工作台侧下方的护罩内部，能避免砂光产生的粉尘落入导轨副造成磨损，护罩采用阶梯式叠层结构，随工作台纵向移动时可以全程覆盖导轨行程，不需要额外加装风琴护罩也能达到粉尘防护等级。这款PMMA板材自动砂光设备，主要面向亚克力板材生产、有机玻璃深加工、装饰板材精加工等场景，用来解决PMMA板材裁切后边缘毛刺、表面划痕、平面度偏差的后处理需求，替代传统人工手持打磨的作业模式，能大幅降低亚克力板材加工过程中的表面残次率，尤其适配大尺寸幅面PMMA板材的连续化砂光作业，在广告标识生产、透明防护板材加工、光学级亚克力预制件处理环节都有明确的应用空间。

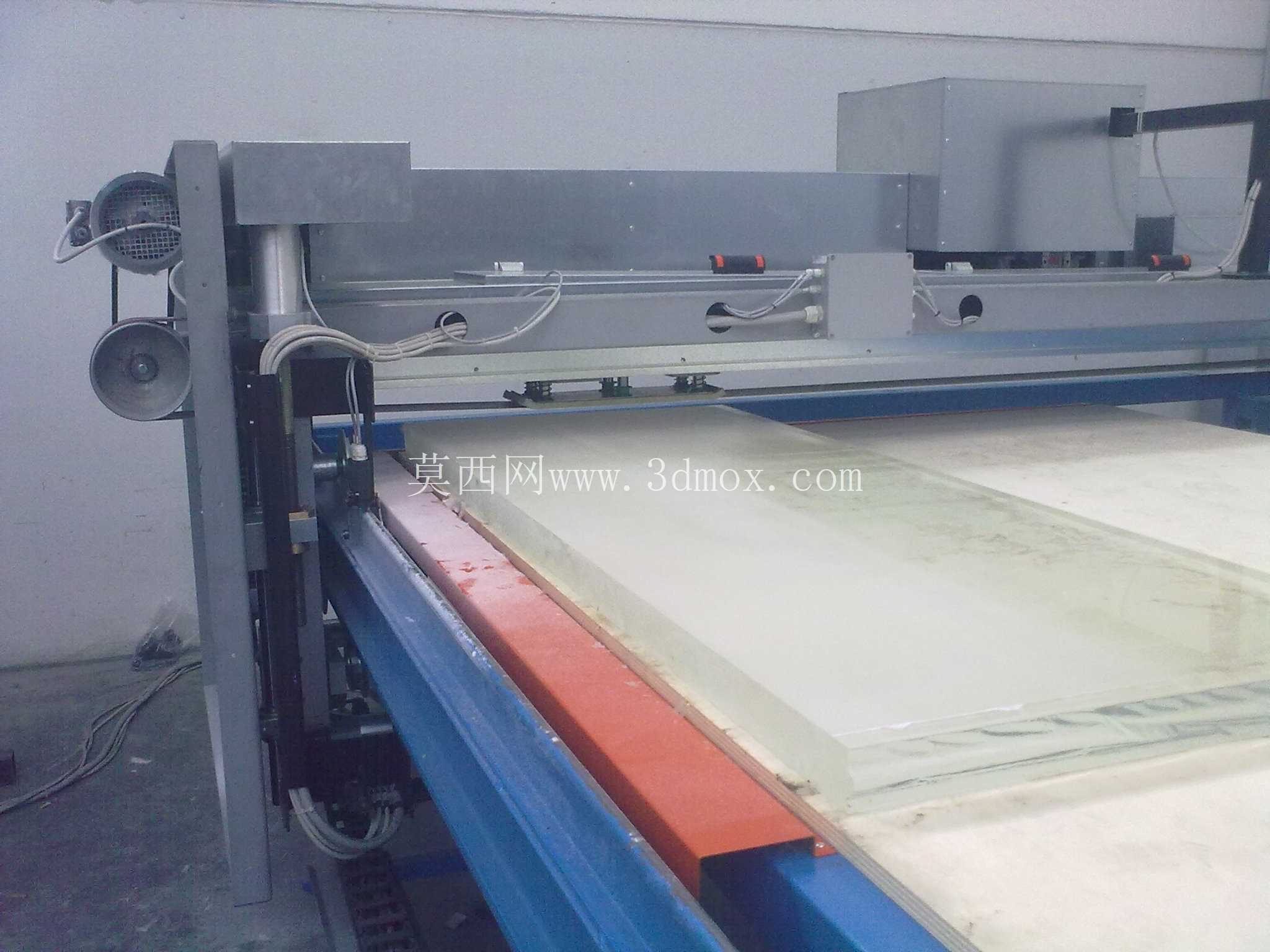

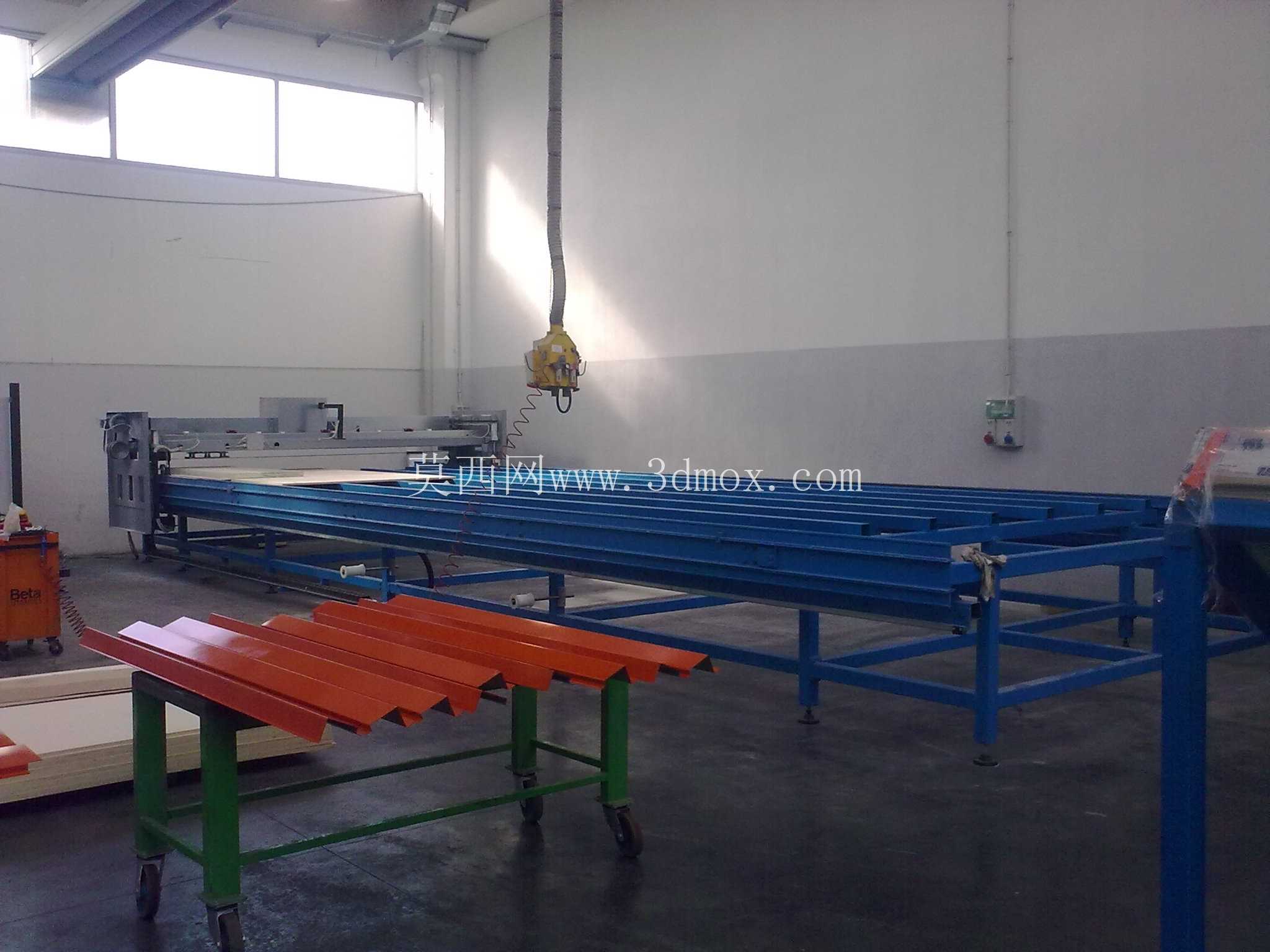

　　设备的砂光头组件采用浮动式安装结构，不是刚性固定在拖板上，而是通过线性导轨加预紧弹簧的结构实现垂直方向的微量浮动，浮动行程控制在3毫米以内，这样在遇到板材表面存在微小厚度差的时候，砂光头可以自动贴合板面，不会因为板材局部厚度偏差造成砂削量突变，对于PMMA这类容易因为打磨压力过大出现过热发白的材料来说，这种浮动结构能有效控制砂削压力的稳定性，避免局部过热导致的板材报废。两侧的立式支撑座采用箱式焊接结构，内部做了加强筋布局，焊接后经过时效处理再进行导轨安装面的铣削加工，保证横梁移动过程中的直线度偏差控制在每米0.02毫米以内，避免因为支撑座变形导致砂光后板材出现平面度超差的问题。横梁本身采用型钢焊接的矩形截面结构，截面高度根据跨距做了刚度校核，在满行程移动、砂光头处于横梁最远端位置时，横梁的下挠量不超过0.05毫米，保证整个砂光幅面内的砂削量一致性。从安装边界来看，设备的整体占地长度根据工作台最大加工幅面确定，常规适配2米×3米幅面PMMA板材的机型，整机长度约4.2米，宽度约2.8米，设备顶部距离地面高度约1.8米，安装时需要在设备周边预留至少0.8米的维护通道，尤其是两侧支撑座的传动端位置，要预留足够的空间方便后期维护伺服电机、传动丝杠组件。

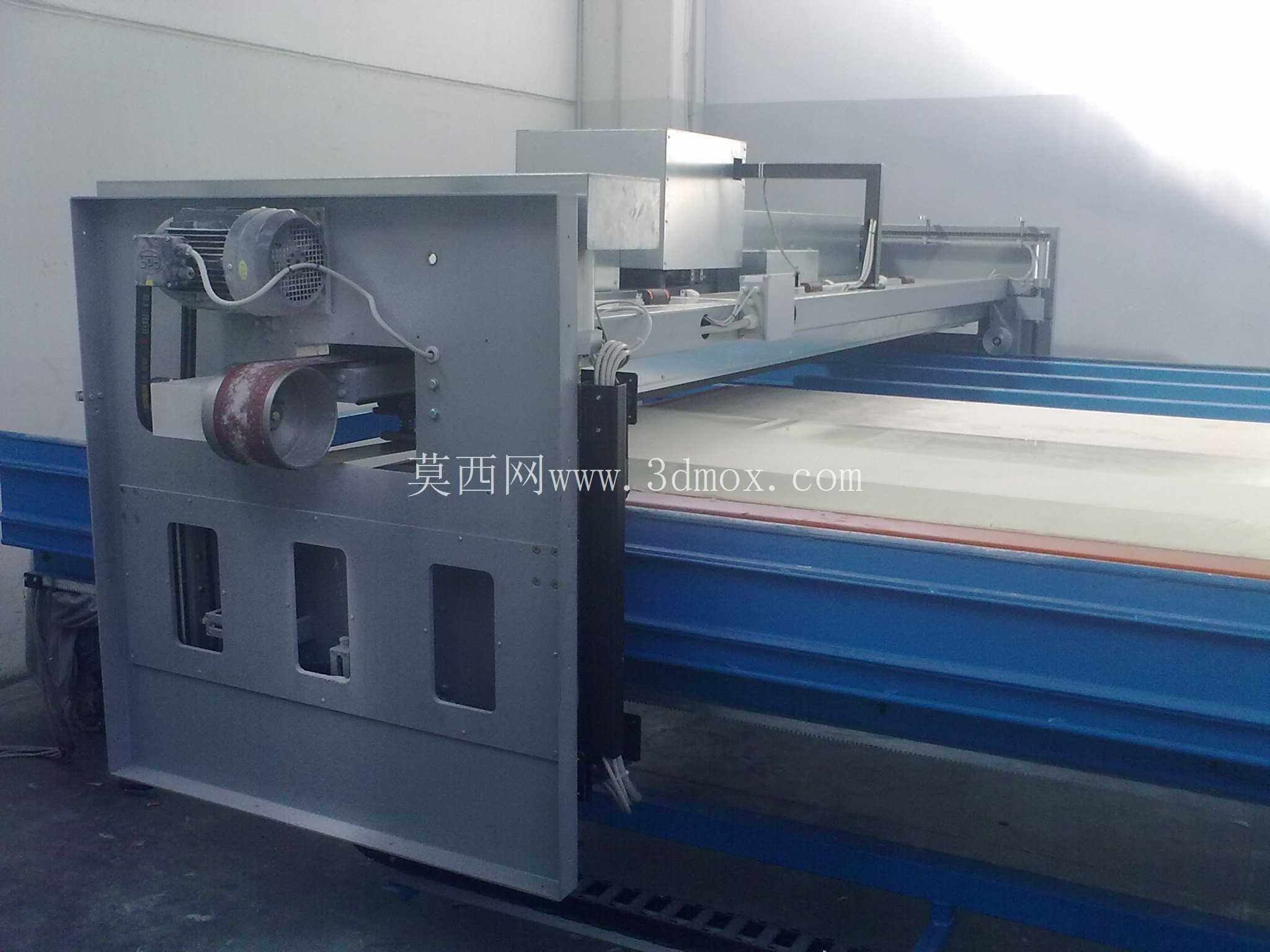

　　设备的电控柜集成在其中一侧的支撑座内部，不需要额外独立放置电控柜，能减少车间的占地空间，接线只需要接入三相工频电源和压缩空气气源即可，压缩空气主要用于砂光头的除尘吹扫和浮动压力的微调控制，工作气压稳定在0.5-0.7MPa就能满足使用要求。在功能配置上，设备的砂光进给速度可以通过伺服参数独立调整，横向进给速度范围在0.5米/分钟到8米/分钟之间，纵向进给步距可以根据砂光带的粒度做对应调整，粗砂工序可以设置较大的步距提高加工效率，精砂工序则缩小步距保证表面粗糙度达到要求。砂光带的张紧采用气动自动张紧结构，当砂光带磨损到更换阈值时，设备会触发提示，更换砂光带时只需要操作气动阀释放张紧力即可，不需要人工调整张紧螺栓，更换效率更高。设备的除尘接口布置在砂光头的后侧，可直接对接车间中央除尘系统，砂光产生的PMMA粉尘会通过吸尘罩直接抽走，避免粉尘飘散在车间环境中，也能防止粉尘附着在板材表面造成二次划痕。设计过程中特意考虑了PMMA材料的加工特性，砂光头的驱动电机采用变频调速，可以根据不同厚度、不同硬度的PMMA板材调整砂带的线速度，避免线速度过高导致砂带和板材摩擦过热，造成板材表面融化或者糊边的问题。工作台的承托表面铺设了耐磨防滑的聚氨酯垫层，既能增加板材和工作台之间的摩擦力，避免砂光过程中板材移位，也能防止硬质工作台面刮花PMMA板材的背面。

　　设备的操作面板布置在前端支撑座的侧方，操作人员站在设备前端就可以完成所有参数调整、启停操作，不需要绕到设备侧面，操作动线更符合车间实际作业习惯。整个设备的结构没有多余的外露管线，所有动力线缆、信号线缆都通过拖链布置在护罩内部，既美观也能避免车间作业过程中管线被剐蹭损坏，降低后期的维护频次。对于结构设计从业者来说，这款设备的建模过程中重点做了运动副的干涉检查，尤其是砂光头在全行程移动时，和两侧支撑座、工作台护罩之间的安全间隙控制在15毫米以上，避免实际装配后出现运动干涉；所有的安装孔位都按照机械设计公差做了配合标注，焊接件的安装面预留了加工余量，能保证实际加工装配时的精度满足设计要求。对于设备选型用户来说，这款设备可以根据自身加工的板材最大幅面调整工作台和横梁的跨距尺寸，不需要局限于标准幅面，在非标定制时只需要校核横梁的刚度和导轨的负载即可，整体结构的模块化程度较高，改型设计的成本较低。
