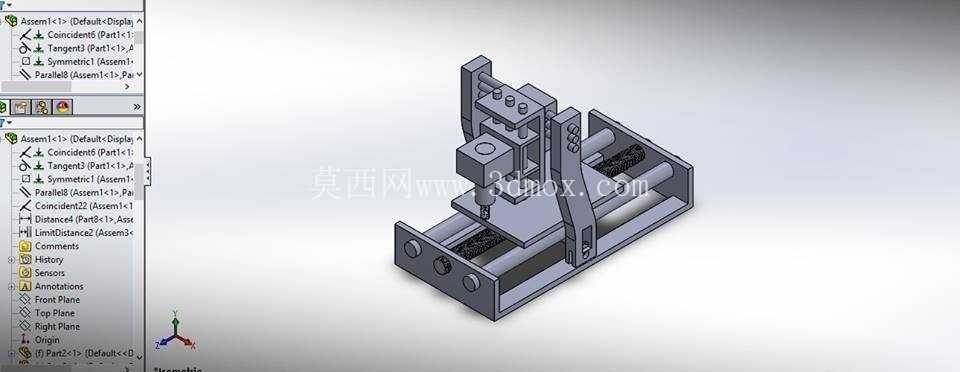

小型木材铣削钻孔专用数控铣床结构

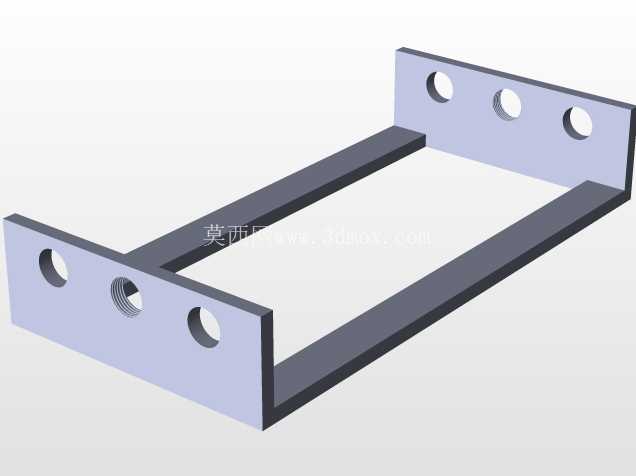

　　从结构布局来看，设备采用卧式底座搭配立式铣削头的组合架构，底座部分采用双侧平行直线导轨作为X向进给的承载导向结构，导轨安装面做了一体化的铣削加工基准设计，安装时无需额外配磨调整即可保证两根导轨的平行度公差控制在0.02mm/100mm范围内，避免进给过程中出现卡滞、爬行问题；导轨之间预留了工件装夹区域，可适配最大宽度300mm、长度500mm以内的木质工件装夹，配套的简易压紧结构可快速完成不同厚度木料的固定，装夹行程覆盖10mm至120mm厚度的常规木料加工需求，无需更换夹具即可完成大部分小型木件的装夹作业。这款小型数控铣床的结构设计，核心瞄准小型木工加工场景的实际需求，区别于通用金属切削铣床的大刚性重载荷设计，整体围绕木材铣削、钻孔工序的加工特性做适配优化，在民用家具小件加工、木质工艺品加工、定制化木构件小批量生产场景中，能够替代人工完成高精度的型面铣削、定位钻孔作业，解决手工加工木件时孔位偏差、铣削面平整度不足、加工效率低下的实际问题。

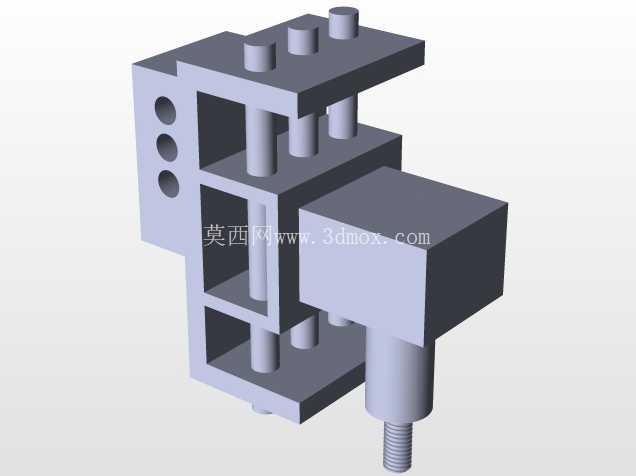

　　立式铣削单元安装在Z向进给滑台上，滑台同样采用直线导轨导向、丝杠传动的进给结构，Z向行程设计为150mm，可满足不同深度的铣削、钻孔加工行程需求；铣削头的安装接口采用通用ER夹头结构，可适配直径1mm至10mm的铣刀、钻头，覆盖木材加工中常见的小孔钻削、浅槽铣削、型面修边的刀具安装需求；铣削头的动力单元选型匹配木材切削的高转速低扭矩特性，无需金属切削所需的大扭矩输出，即可在高转速下获得光滑的木材切削表面，减少后续打磨工序的工作量。

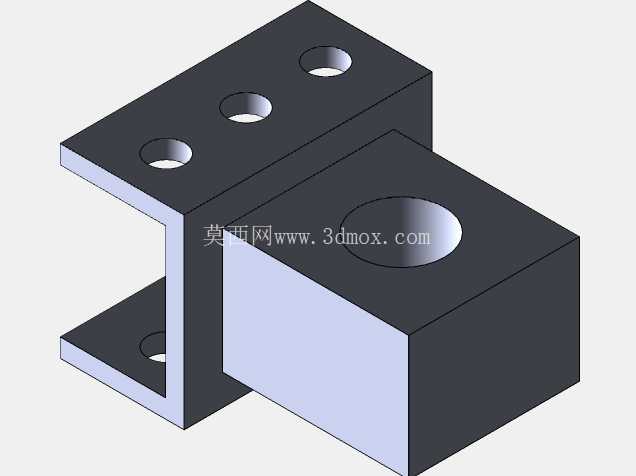

　　设备的Y向进给集成在立式滑座的横向移动结构上，行程设计为200mm，配合X向500mm、Z向150mm的行程，可完成加工范围内任意点位的钻削、连续轨迹的铣削作业，三个进给轴的传动端均预留了伺服电机安装位，可根据自动化需求加装数控系统实现三轴联动加工，也可简化为手动进给结构适配低成本的手工操作场景。从安装边界来看，设备整体外形尺寸控制在长650mm、宽400mm、高550mm范围内，无需专门的设备基础，直接放置在常规工作台面上即可固定使用，对安装场地的承重、空间要求极低，适合小型加工坊、个人工作室、教学实训场景的使用需求。

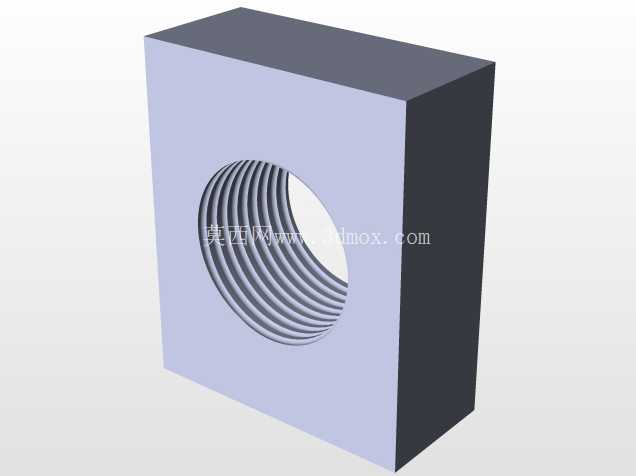

　　结构设计过程中，针对木材加工的切屑特性做了专门优化，底座导轨两侧预留了切屑滑落空间，加工产生的木屑不会堆积在导轨传动面上，日常维护仅需定期清理表面积屑即可，无需复杂的密封防护结构；整体机架采用型钢焊接后去应力处理的工艺制造，焊接完成后对所有安装基准面做二次铣削加工，保证长期使用过程中不会因为焊接应力释放导致基准变形，加工精度保持性可满足长期木材加工的精度要求。不同于大型工业铣床的复杂防护、多刀库设计，这款设备的结构做了最大化的精简，所有传动部件均外露便于检修，易损件的更换无需拆解大量结构，日常维护成本极低；铣削头的高度调整、进给位置的锁紧均采用快动手柄结构，手动操作时可快速定位加工位置，小批量加工时的操作效率远高于大型通用设备。在实际加工场景中，这款设备可完成木质连接件的定位钻孔、木质工艺品的型面铣削、家具小件的槽口加工、木艺摆件的轮廓修边等多种作业，加工精度可控制在0.1mm以内，完全满足木质构件的装配精度要求，避免人工加工时出现的孔位错位、槽宽不均导致的装配间隙过大问题。
