异形螺旋弹性构件结构设计方案

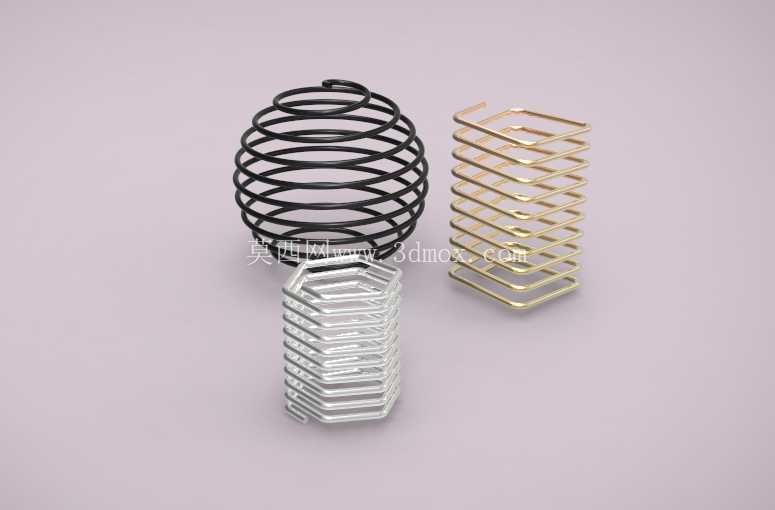

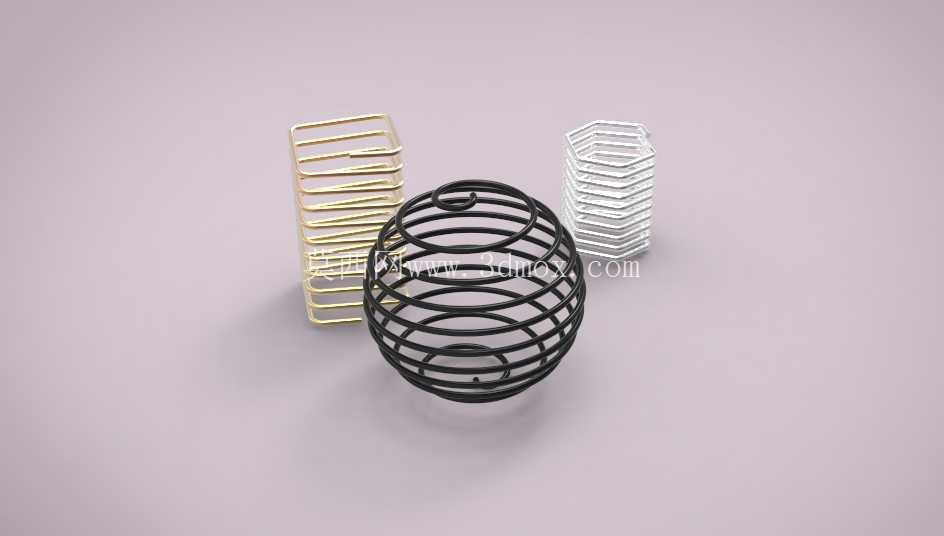

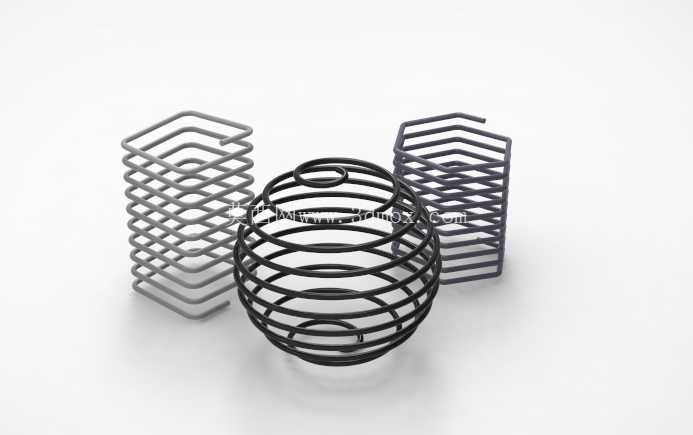

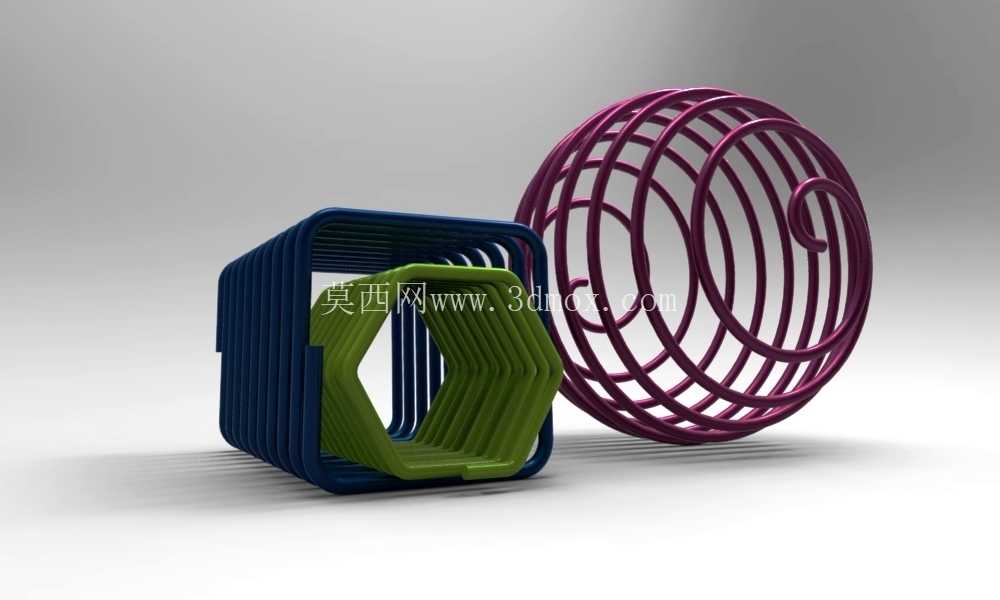

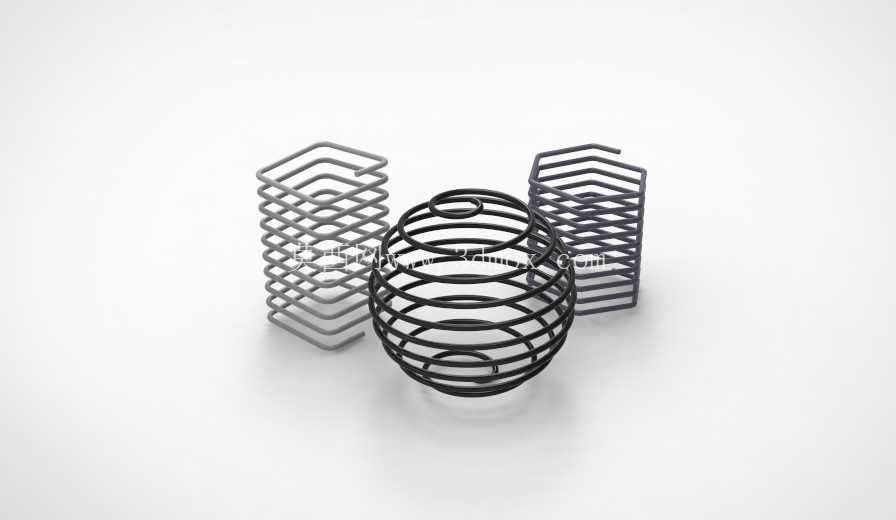

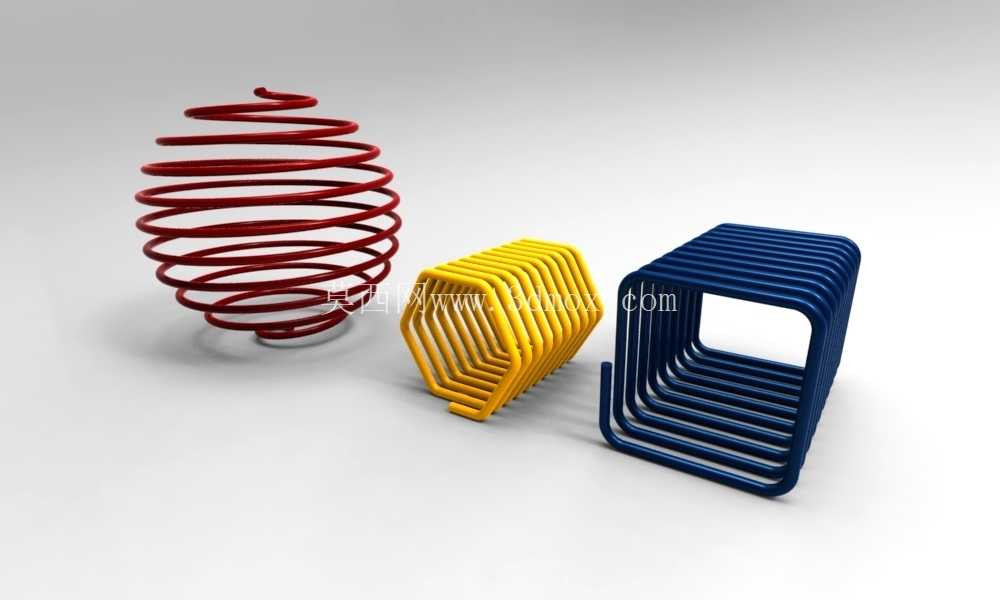

本次呈现的三款异形螺旋构件，分别为球形镂空螺旋、两款等截面方形螺旋，均属于金属线材成型类弹性元件范畴，在工业装配、工装夹具、缓冲限位场景中有着广泛的应用空间。从实际应用场景来看，这类异形螺旋不同于常规圆柱压缩弹簧，其特殊的轮廓形态可适配非规则安装空间的弹性支撑需求：球形螺旋可嵌入球面配合的工装定位槽内，为球面副结构提供周向均匀的弹性预紧力，避免常规圆柱弹簧单侧施力导致的定位偏移；两款方形截面螺旋可直接嵌入方形安装孔位，无需额外设置防转定位结构，在狭小方形腔体内即可完成弹性缓冲功能，常见于电子设备接插件的触点预紧、小型模具顶出机构的辅助复位、精密仪器的隔振支撑环节。

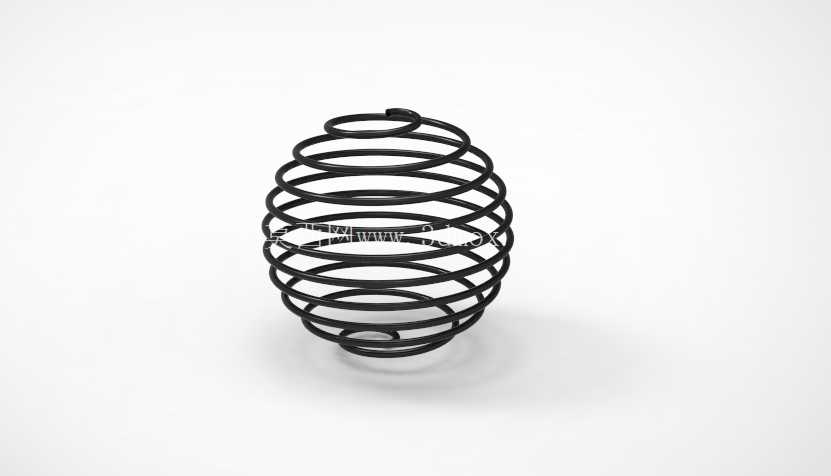

从产品功能特性层面分析，三款构件均采用等线径金属线材连续绕制成型，无拼接焊缝，整体力学性能连续均匀。球形螺旋的螺旋升角沿球面轮廓连续变化，在受轴向压力时，各圈簧丝的变形量从球心向两端逐步递减，可获得渐进式的刚度特性，即初始压缩阶段刚度较低，可吸收微小振动，随着压缩量增大，刚度逐步提升，可承受更大的冲击载荷，这种变刚度特性非常适合用在需要兼顾微幅隔振与大载荷缓冲的工位，比如手持检测设备的探头缓冲结构、小型自动化设备的行程末端缓冲件。两款方形螺旋的簧丝沿方形轮廓逐层堆叠，相邻簧丝的接触面积大于常规圆柱弹簧，在受压时不会出现圆柱弹簧常见的侧向屈曲问题，可在无导向杆的腔体内独立工作，减少了配套导向零件的加工与装配成本，同时方形的外轮廓可与安装腔体的内壁形成面接触，受力时载荷分布更均匀，不会出现圆柱弹簧与圆形腔体内壁线接触导致的内壁磨损、簧丝刮伤问题。

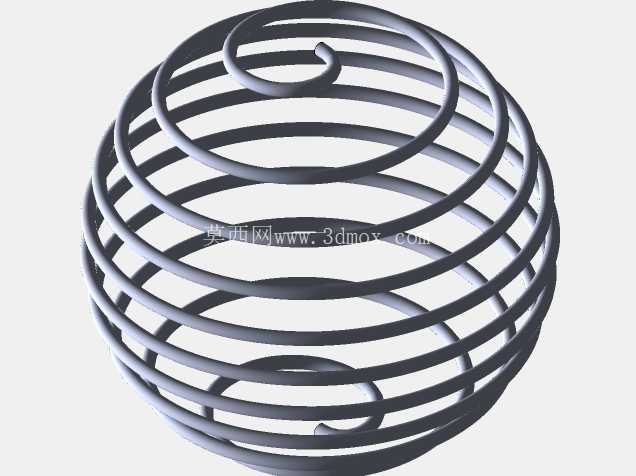

在设计思路层面，三款构件的建模均采用螺旋扫掠的核心逻辑，但针对不同轮廓做了参数化适配。球形螺旋的扫掠路径以标准球面为基准，螺旋线的导程沿球的纬度方向做等角度分布，保证每一圈簧丝在球面上的投影弧长一致，避免出现局部簧丝过密或过疏导致的刚度突变；扫掠过程中始终保持簧丝截面的法向与球面法向重合，避免成型后簧丝出现扭转应力集中，实际加工时可直接导入数控线材成型机，无需额外调整折弯角度补偿。两款方形螺旋的扫掠路径以等边长正方形为截面轮廓，沿轴向做等导程螺旋延伸，建模过程中对四个转角位置做了圆角过渡处理，避免折弯半径过小导致线材加工时出现开裂隐患，同时转角处的螺旋升角与直边段保持一致，保证绕制完成后各圈簧丝的间隙均匀，受压时不会出现局部圈与圈提前并圈的问题。

从外形尺寸与安装边界来看，球形螺旋的最大外轮廓直径为其适配安装腔体的核心尺寸，设计时需预留单边0.2-0.5mm的安装间隙，避免装配时簧丝与腔体内壁发生卡滞；其自由高度与球面直径保持一致，极限压缩量为自由高度的35%，安装时的预压量建议设置为自由高度的10%，即可保证初始预紧力满足使用需求，又不会因预压过大导致簧丝出现永久塑性变形。两款方形螺旋的外轮廓边长需比安装方孔的边长小0.15-0.3mm，考虑到线材绕制后的回弹量，建模时的边长参数需根据所选线材的弹性模量做1.5%-2%的负向补偿，保证成型后的实际尺寸落在安装公差范围内；方形螺旋的自由高度可根据实际行程需求调整导程实现，其极限压缩量为自由高度的40%，相比球形螺旋拥有更大的压缩行程，适合用在缓冲行程要求更长的工位。

在实际选型应用时，需根据安装空间的轮廓形状选择对应形态的螺旋构件：若安装空间为球形或近似球形的腔体，优先选用球形螺旋，利用其变刚度特性获得更优的缓冲隔振效果；若安装空间为方形或矩形腔体，且无额外空间设置弹簧导向结构，则选用方形螺旋，简化整体装配结构。三款构件的簧丝线径可根据实际载荷需求调整，线径每提升0.1mm，整体刚度约提升25%，设计时可通过有限元仿真对不同线径下的应力分布做校核，保证最大载荷下簧丝的切应力低于材料的许用切应力，避免出现断裂失效。
