在流体输送管路的通断控制场景里,这类带双导杆结构的提升阀常被用于中低压工况的介质截流与调节,相比常规旋塞类阀件,它的启闭动作是沿阀杆轴向做直线提升,不会在启闭过程中对密封面产生旋转摩擦,能大幅降低密封件的磨耗速率,延长阀件在含微小固体颗粒介质工况下的使用寿命。从结构组成来看,整套阀件包含顶部的铰接摇杆驱动机构、平行布置的两根细长导向杆、对称设置的两组圆柱螺旋复位弹簧、中部的铰接支撑座以及底部的阀头密封组件,导向杆采用平行双杆布局,能完全规避单杆结构在提升过程中容易出现的径向偏摆问题,保证阀头回落时能精准对准阀座密封面,不会出现偏磨导致的内漏。

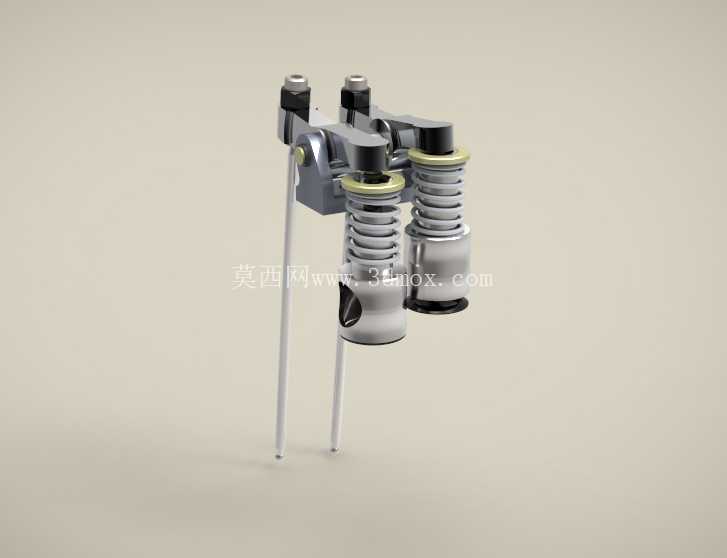

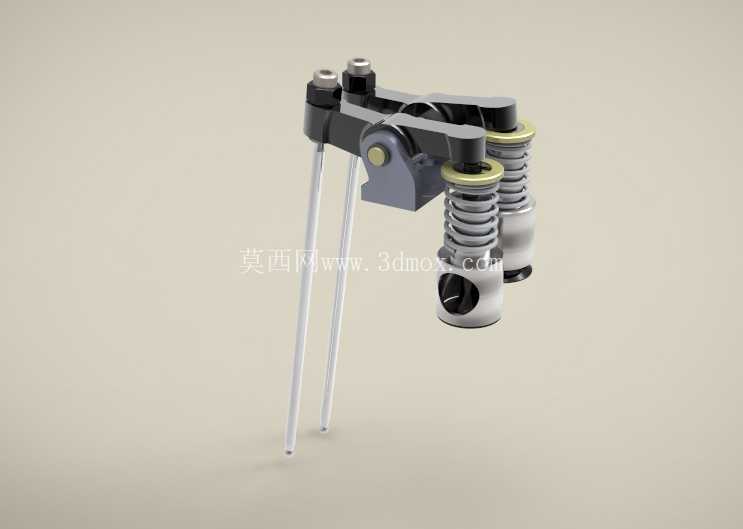

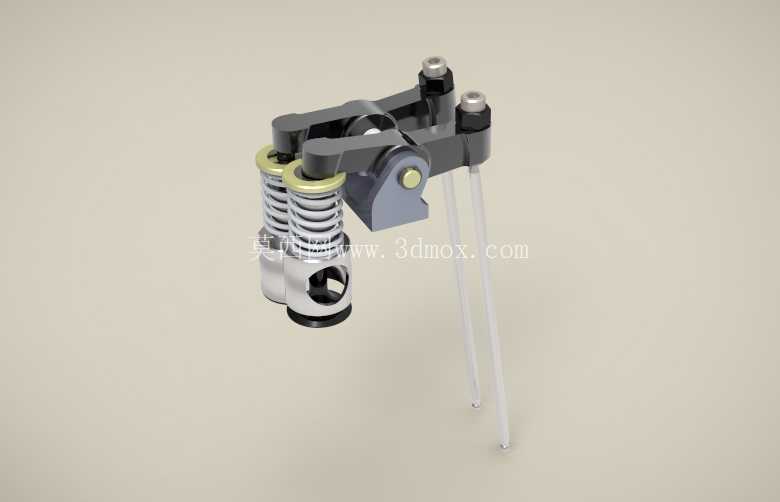

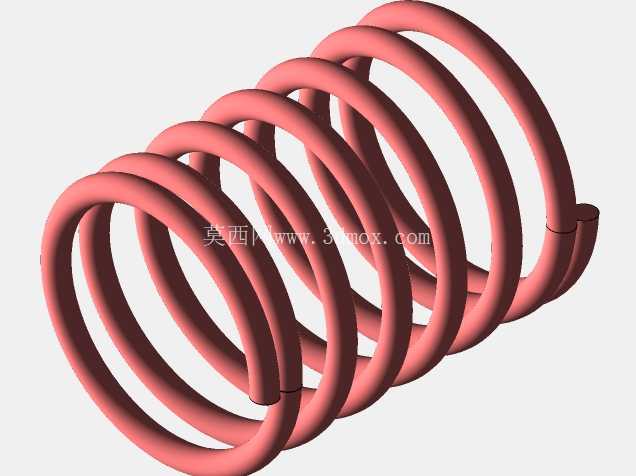

设计阶段首先要确认的是安装边界尺寸,两根导向杆的中心距需要匹配对应管路法兰的安装孔位,导向杆的有效行程决定了阀口的最大通流面积,计算行程时要预留10%左右的超程余量,避免摇杆摆到极限位置时阀头还未完全开启,造成通流截面不足引发的管路压损过大。弹簧的选型是这类阀件设计的核心要点,对称布置的两组弹簧需要保证刚度完全一致,否则阀头回落时会出现单侧受力倾斜,弹簧的预紧力要大于阀头自重加上介质流动时对阀头的向上冲击力,保证在无驱动外力的状态下,阀件能可靠保持常闭状态,同时预紧力也不能设置过大,否则会提升摇杆驱动端的操作力矩,增加人工操作或者驱动气缸的负载。

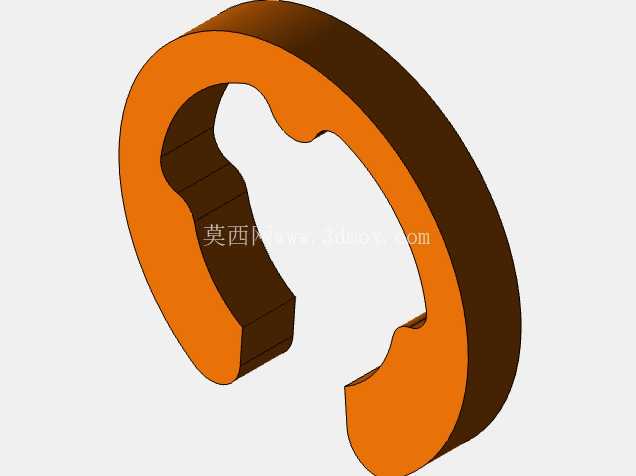

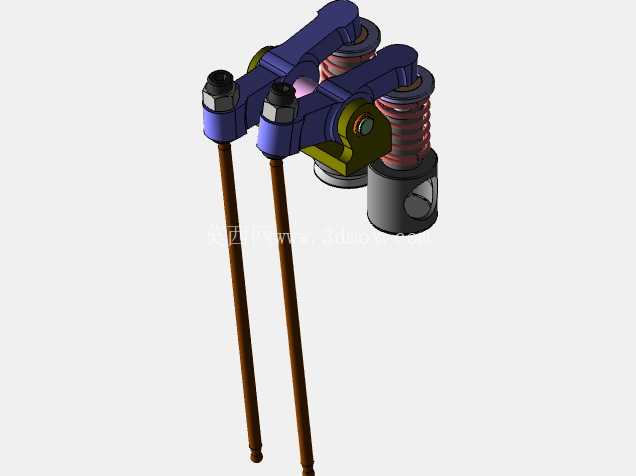

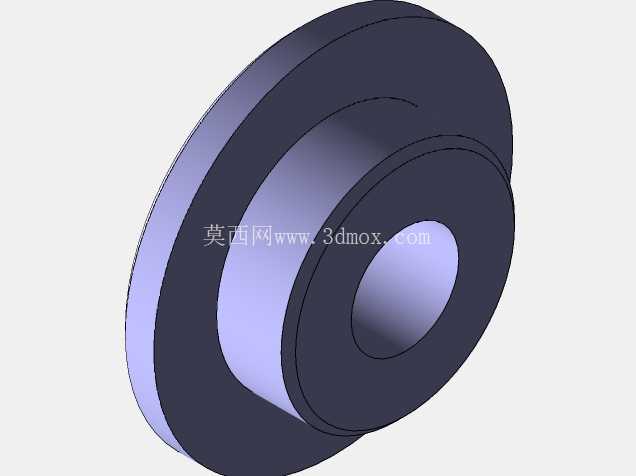

摇杆机构采用铰接式杠杆设计,驱动端的力臂长度大于阀杆连接端的力臂,能通过杠杆效应放大操作力,降低启闭时需要施加的外力,铰接位置都镶嵌有自润滑轴套,不需要频繁加注润滑脂就能保证长时间动作的灵活性,避免铰接点锈蚀卡滞导致阀件无法正常启闭。在铸造生产线的气路控制、小型给排水管路的截流、轻工设备的流体回路控制场景中,这类提升阀都有广泛应用,它的结构没有复杂的异形曲面,加工难度低,后期维护时只需要更换底部的密封胶圈和失效的弹簧就能完成检修,不需要整体更换阀件,能大幅降低设备的运维成本。
建模过程中需要重点校验几个运动干涉点:一是摇杆摆动到最大开启角度时,摇杆背部不能和支撑座的上端面发生碰撞;二是弹簧被压缩到极限行程时,相邻簧圈之间要保留0.5mm以上的间隙,避免弹簧并圈引发的刚性冲击;三是导向杆上下运动的全程,不能和支撑座上的导向孔内壁发生卡滞,导向孔和导向杆的配合公差选用H8/f7的间隙配合,既保证导向精度,又不会因为加工误差导致装配困难。阀头的密封面采用锥面设计,相比平面密封,锥面密封在接触时能产生更大的比压,对介质中的微小杂质有一定的容让性,不会因为密封面附着少量颗粒就出现密封失效的问题,密封件采用耐油橡胶材质,能适配常规的水、压缩空气、低压液压油等多种介质,不需要针对不同介质单独更换密封材质。安装时要保证阀件的导向杆和管路内的介质流动方向垂直,阀座要和管路法兰同轴,偏差不能超过1mm,否则会导致阀头落座时单侧受力,长期使用会出现密封面偏磨泄漏。这类阀件的动作行程短,启闭响应速度快,相比闸阀等同类直线启闭阀件,它的整体结构更紧凑,占用的安装空间更小,适合在设备内部空间局促的流体回路中布置,不需要预留太大的操作和安装空间。
