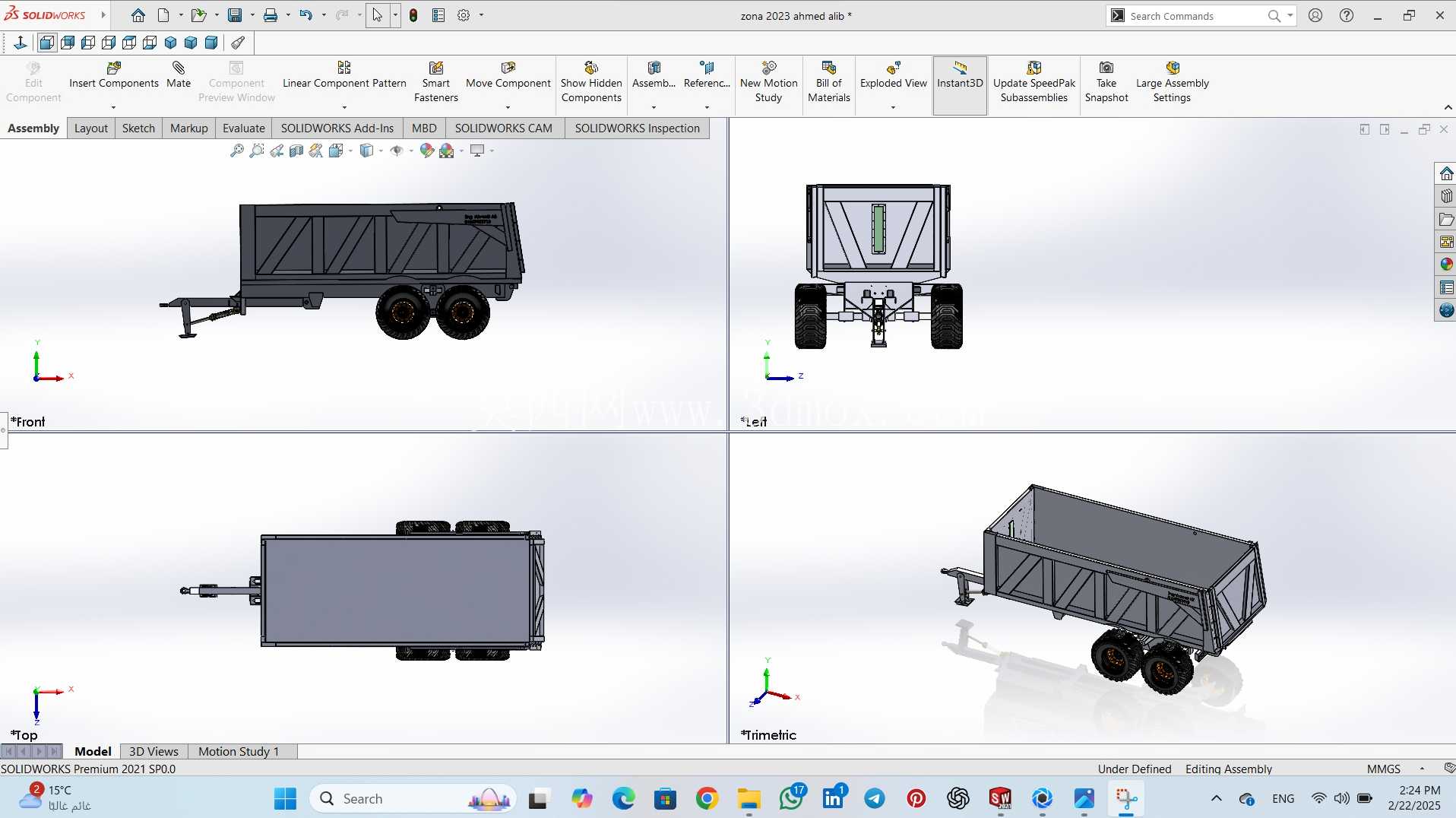

20方容量农用自卸运输拖车结构设计

这款20立方米容量的农用自卸拖车，主要面向大田种植区、规模化农场的散状农业物料转运场景，可配合轮式拖拉机完成从田间到仓储点、收购点的短中距离运输作业，适配甜菜、马铃薯、谷物等块根、籽粒类农作物，也可转运农家肥、田间改良土壤、青贮饲料等散装物料，解决农业生产中散料装卸效率低、转运成本高的实际痛点。

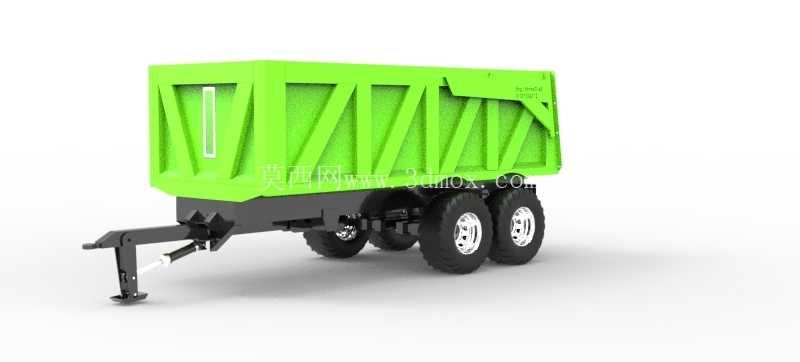

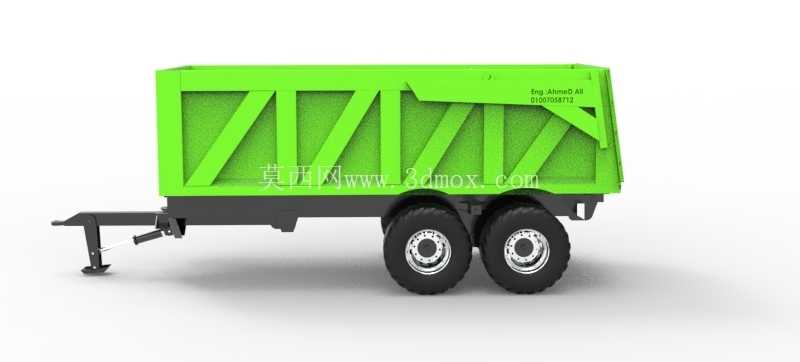

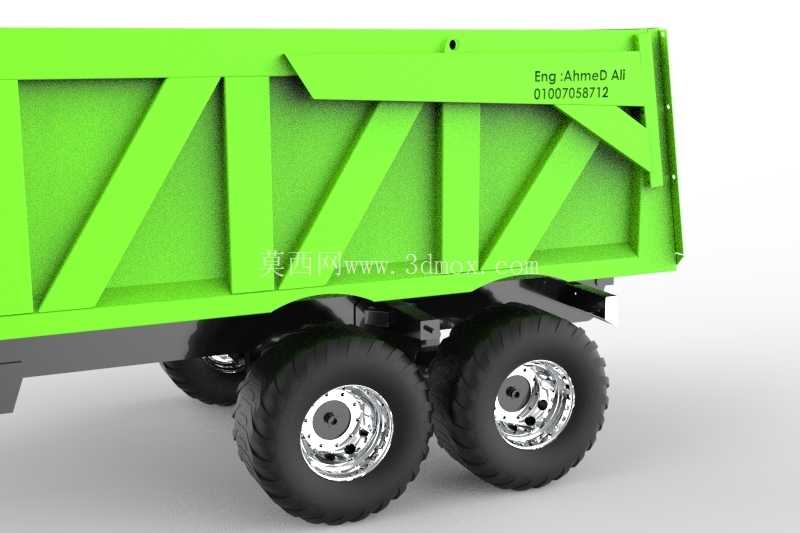

从结构设计逻辑来看，货厢部分采用斜向加强筋布局的钢板焊接结构，摒弃了传统横平竖直的筋板排布方式，斜置筋板可在自卸举升过程中更好地分散物料侧压力，避免货厢侧板在长期满载冲击下出现鼓胀变形，同时筋板的倾斜角度与物料安息角适配，能减少卸料时的物料残留，不用额外人工清理厢内余料。货厢额定容积设定为20立方米，是综合考量国内主流大马力拖拉机的牵引能力、乡村非铺装路面的通行限界、农村常见道路的转弯半径后确定的参数，整车宽度控制在2.3米以内，可顺利通过村村通硬化路的常规限宽设施，长度方向匹配双后轴的载荷分布，不会出现轴荷过载导致的轮胎异常磨损问题。

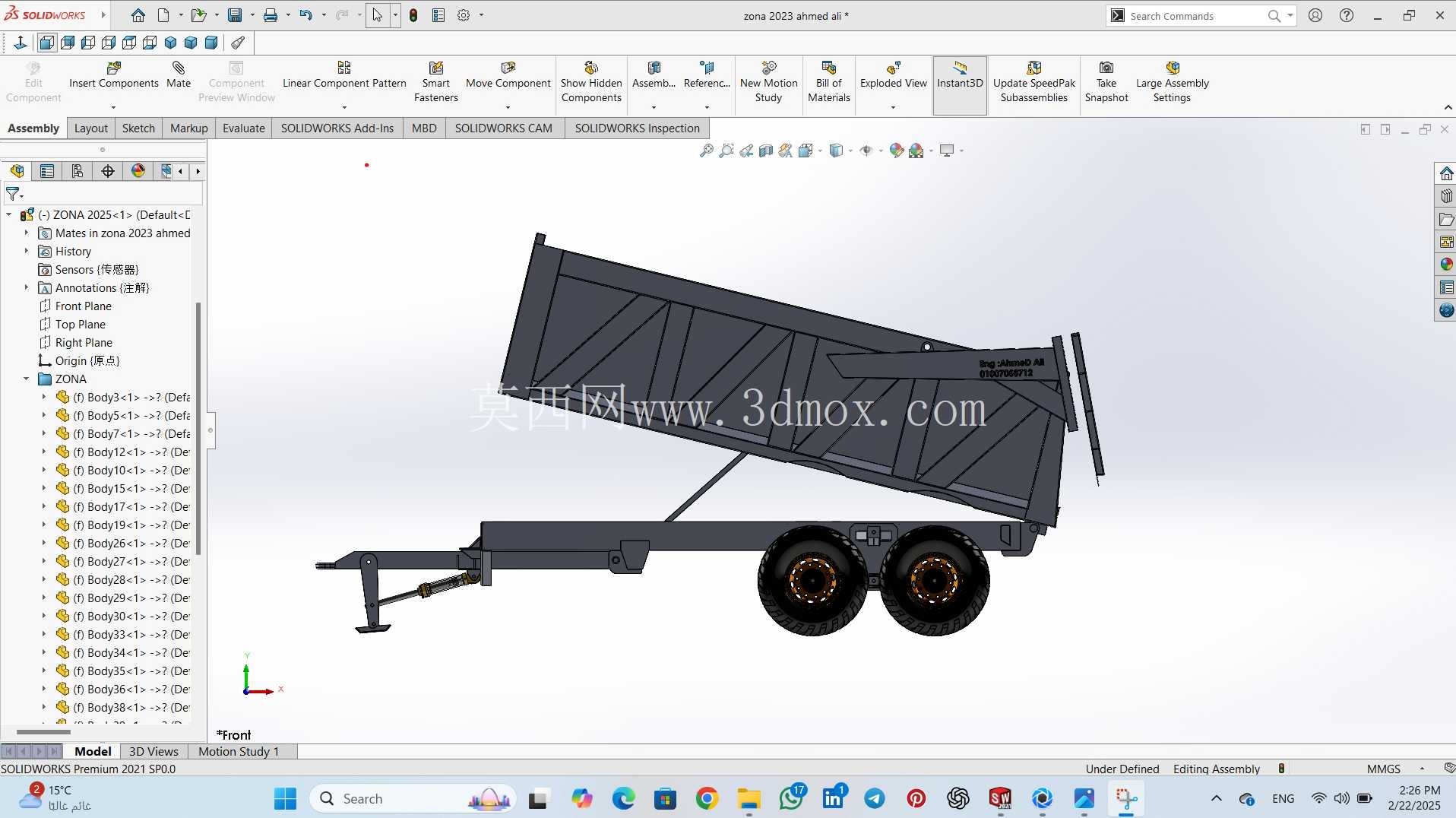

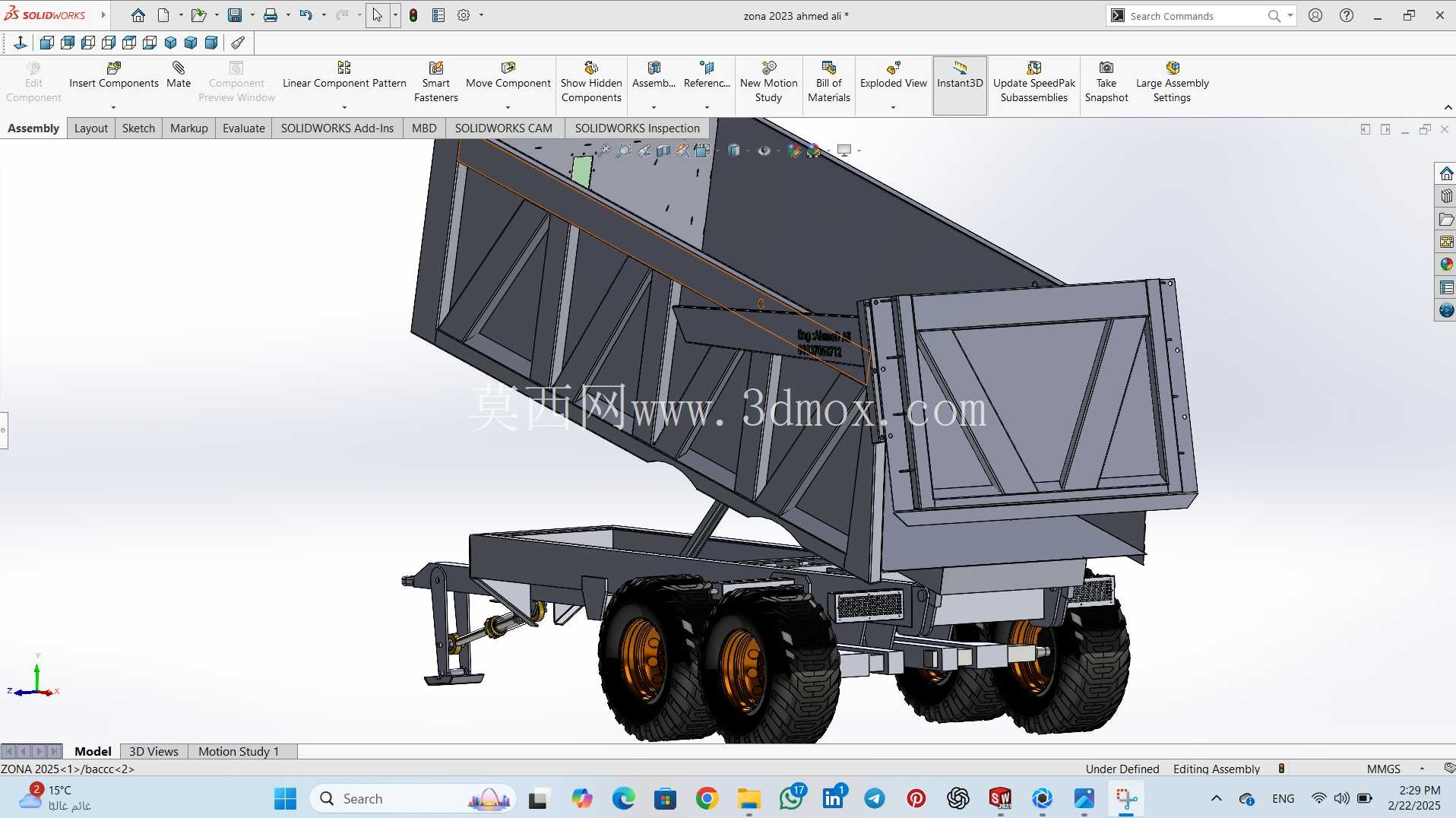

底盘部分采用双轴并列的悬架布局，每轴匹配双轮胎配置，这种设计一方面可以将满载时的整备重量均匀分散到四个轮胎接地面积上，降低对田间松软土壤的压强，减少作业时的陷车概率，另一方面双轴结构在坑洼田间路面行驶时，可通过悬架的形变抵消部分路面颠簸冲击，避免货厢内散料因剧烈颠簸洒落，同时提升高速转场行驶时的侧向稳定性，防止满载转弯时出现侧翻风险。举升机构前置在货厢前端与底盘车架的连接位置，举升角度经过反复校核，设定为45度到50度区间，这个角度既可以保证流动性一般的湿黏土壤、青贮料能够完全靠自重滑卸货厢，又不会因为举升角度过大导致整车重心过高引发卸料时的失稳。

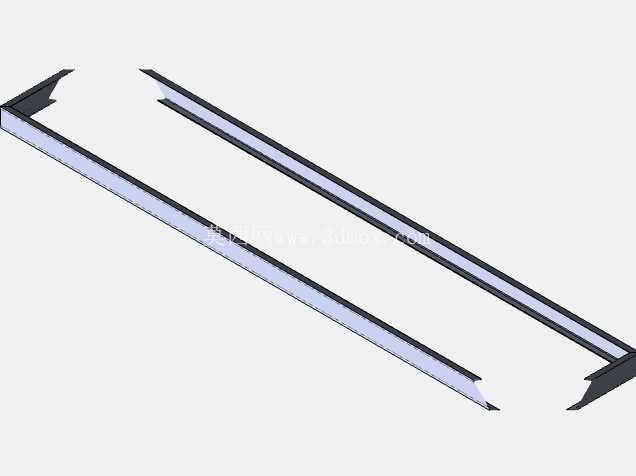

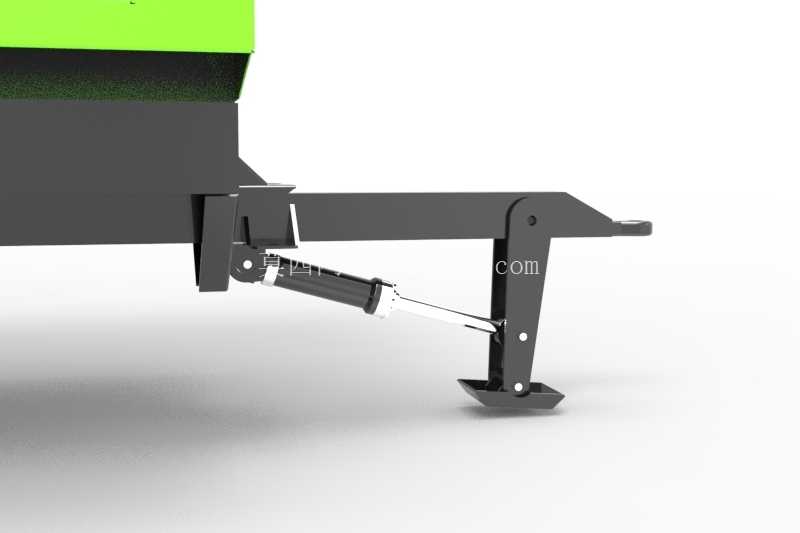

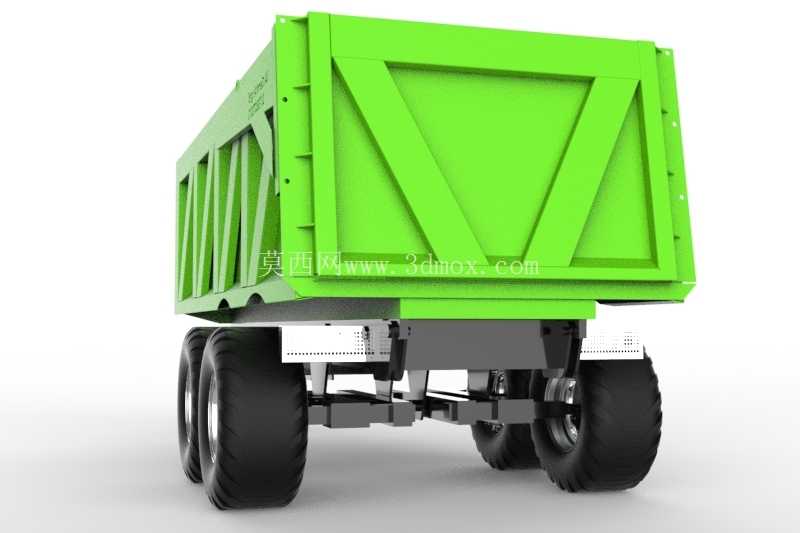

在细节设计上，货厢尾部采用可自动开合的锁止机构，举升时尾门在物料重力作用下自动推开，回落时靠自重与锁钩配合完成锁止，不需要人工手动开关尾门，减少操作人员的作业步骤，降低卸料时的安全风险。车架主梁采用加厚矩形钢管焊接而成，牵引架部分做了加强处理，可匹配不同型号拖拉机的牵引销尺寸，牵引销位置做了耐磨衬套设计，减少长期牵引作业时的铰接磨损，延长整机使用寿命。轮胎选用大花纹的农用越野轮胎，胎纹深度适配泥泞、松软的田间路面，抓地力更强，同时轮辋采用重载型钢制轮辋，可承受满载时的冲击载荷，避免长期重载下轮辋变形。

设计过程中重点考量了农业作业的恶劣工况，所有钣金焊接部位都做了圆角过渡处理，避免应力集中导致的焊缝开裂，货厢内壁做了光滑处理，减少物料与厢壁的摩擦阻力，提升卸料顺畅度。整车的安装边界充分考虑了现有农用拖拉机的配套接口，不需要对拖拉机做额外改装即可完成挂接，液压管路接口采用通用标准规格，可直接对接拖拉机的液压输出系统，不用额外加装液压动力单元，降低农户的配套使用成本。

从实际使用场景出发，这款拖车不仅可以用于农业生产中的物料转运，在农闲时段也可用于乡村基建中的砂石、土方短途转运，提升设备的年利用率，避免农机设备长期闲置。结构设计上充分考虑了农村地区的维修便利性，所有易损件都采用通用标准件，不需要采购特殊配件即可完成日常维护维修，降低设备的全生命周期使用成本。双轴的载荷分配经过精确计算，满载时前牵引轴的载荷控制在拖拉机牵引机构允许的载荷范围内，不会对拖拉机的后悬挂造成额外负担，同时保证行驶时的转向灵活性，即使在狭窄的田间机耕道上也能完成掉头、转弯操作。货厢的侧板高度经过优化，既保证了20立方米的额定容积，又不会因为侧板过高导致人工辅助平整物料时操作不便，常规人工站在地面即可完成厢顶物料的简单平整作业。
