高压往复式活塞泵结构设计方案

在流体输送领域，正排量类泵体的应用场景覆盖了从常规流体输送到特殊工况介质转运的多个环节，这款往复式活塞泵的结构设计，正是针对宽压力范围作业、高适应性介质输送需求开发的核心流体动力部件。从实际工况适配来看，这类泵体常被部署在小型液压动力单元、粘稠化工原料加注、含固体颗粒的浆料输送、移动式压缩气体供给等场景中，区别于离心式泵体对介质洁净度、粘度的严苛要求，该结构依靠活塞与高压密封件的同步往复动作完成容积变化，实现流体的吸入与排出，即使面对高粘度流体、混有微小固体颗粒的介质，也能保持稳定的输出流量，不会因为出口端压力升高出现流量大幅衰减的问题，这一特性让它在小流量高压输出的作业场景中有着不可替代的优势。

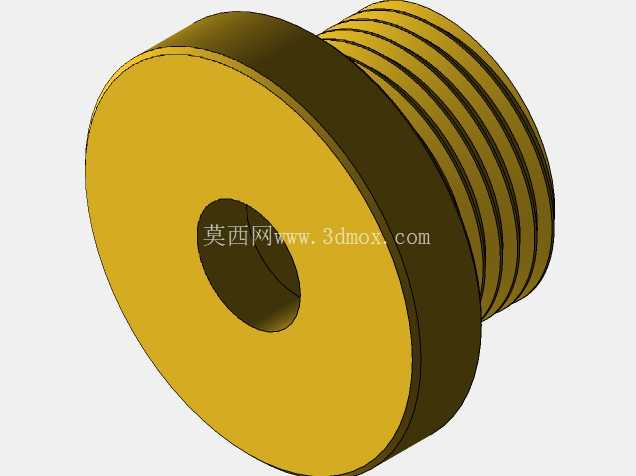

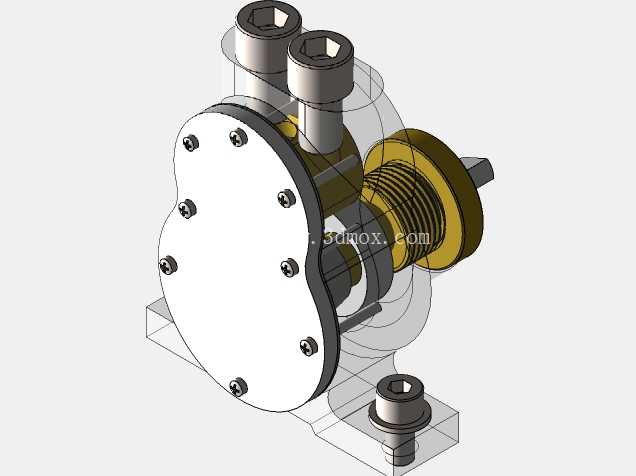

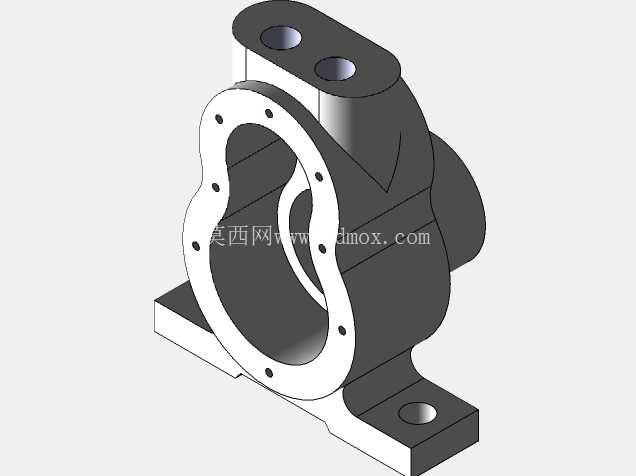

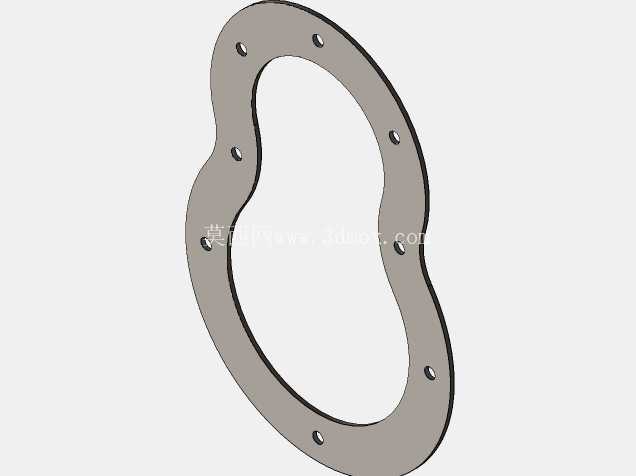

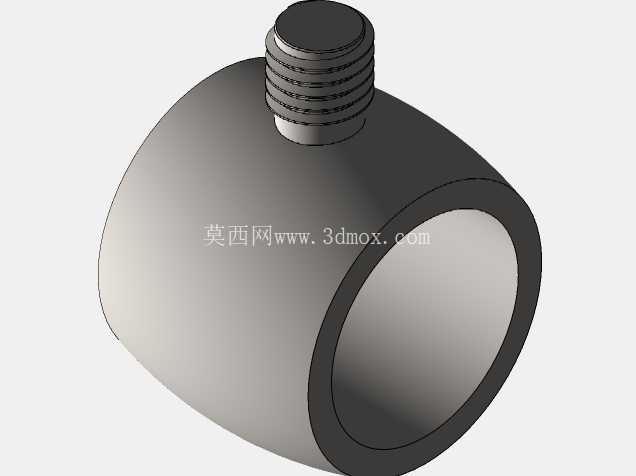

从结构设计思路来看，这款泵体采用了端盖螺栓紧固的分体式壳体结构，泵腔端盖沿圆周均匀布置内六角紧固螺栓，保证泵腔在高压作业下的密封可靠性，避免长期往复作业出现连接松动、腔体内泄的问题。动力输入端设置了波纹管式密封结构，替代传统的填料密封，既可以降低动力轴往复、旋转复合动作下的密封磨损，也能避免输送介质沿动力轴向外部泄漏，适配有防泄漏要求的作业场景。进出液接口布置在泵体上部，采用垂直向上的接口形式，既方便现场管路的连接排布，也能在泵体初次启动时实现腔体内空气的自然排出，减少灌泵排气的操作步骤。底部设置一体化安装支座，支座上预留螺栓安装孔，可直接通过螺栓将泵体固定在设备机架或者安装基础上，安装时不需要额外制作过渡连接支架，降低现场安装的适配成本。

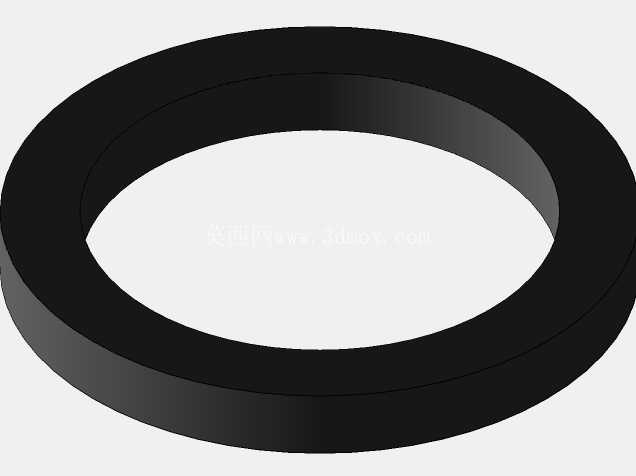

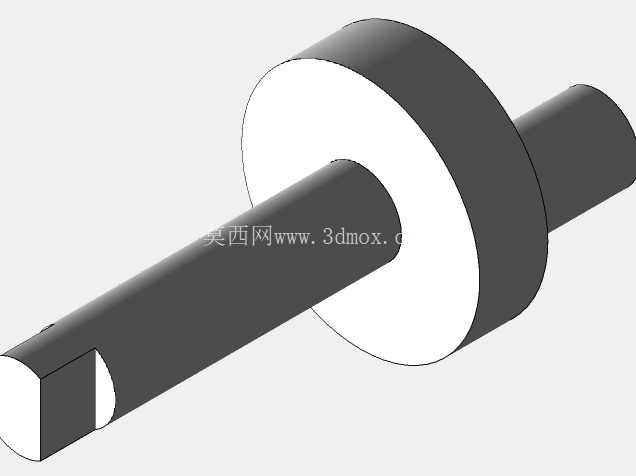

从安装边界与尺寸适配角度，这款泵体的整体结构紧凑，动力输出轴的轴伸尺寸、连接键槽参数都匹配常规小型动力驱动单元的输出端，可以直接和小型电机、内燃机的输出端连接，不需要额外加装复杂的传动转接部件。泵体的整体轮廓尺寸控制在小型动力单元的适配范围内，不会占用过多的设备安装空间，在移动式流体输送设备、小型集成液压站这类对安装空间有严格限制的场景中，能够灵活嵌入整体设备布局。在功能特性设计上，泵腔内部的流道做了圆弧过渡处理，减少介质在泵腔内的流动阻力，同时避免固体颗粒在流道拐角处堆积卡滞，延长泵体的无故障运行周期。高压密封件采用了耐磨材质搭配弹性补偿结构，在长期往复磨损后可以自动补偿密封间隙，减少日常维护中密封件更换的频率。

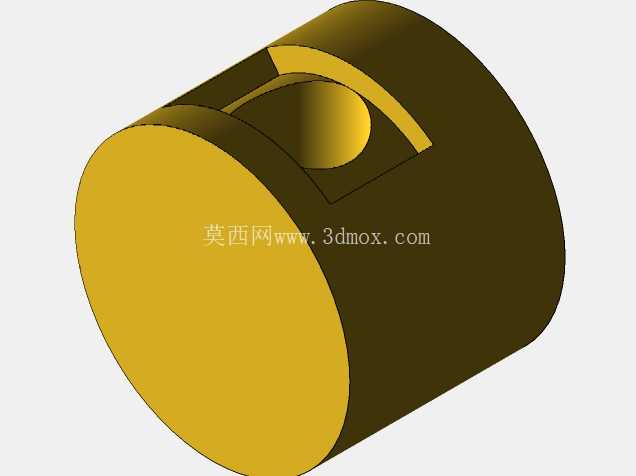

在实际选型适配中，这类活塞泵可以根据输送介质的特性调整密封件、泵腔内部构件的材质，比如输送腐蚀性介质时更换耐腐蚀密封与腔体内衬，输送含硬质颗粒的浆料时增加耐磨涂层，不需要改动整体的安装尺寸与连接接口，就能适配不同的作业场景需求。和同流量规格的柱塞泵相比，这款结构的活塞与密封件的运动同轴度通过壳体的一体化加工保证，装配时不需要反复调整同轴度误差，降低了装配难度，也减少了因为装配偏差导致的密封件偏磨问题。日常维护时，只需要拆卸端盖的紧固螺栓，就能直接接触到泵腔内部的活塞、密封件等易损部件，不需要将整个泵体从安装基础上拆除，大幅缩短维护停机的时间。对于结构设计从业者来说，这款模型的结构细节完整呈现了小型正排量活塞泵的密封设计、连接布局、安装接口的典型设计思路，既可以作为同类泵体设计的结构参考，也可以直接用于小型流体输送设备的选型适配验证，通过三维模型的装配干涉检查、运动仿真，能够提前验证活塞往复行程中各部件的运动间隙，避免实际加工装配后出现运动卡滞、密封干涉的问题。
