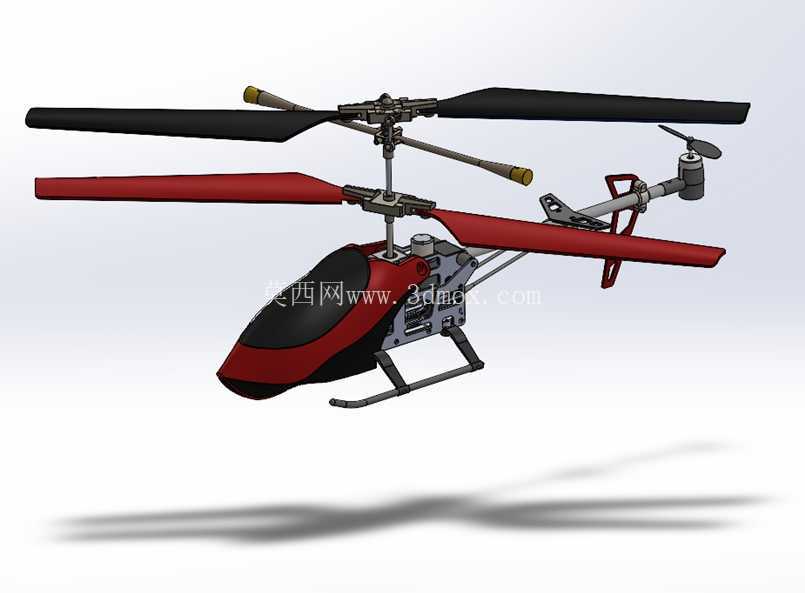

共轴双旋翼遥控直升机整机结构设计

　　这款共轴双旋翼布局的遥控直升机结构，在消费级航模、小型低空作业教具领域有着明确的应用场景，既可以作为航模爱好者DIY组装的参考结构，也能作为高校机械原理课程中旋翼传动、飞行动力学演示的实体教具，部分结构逻辑还能为微型植保无人机、室内侦察旋翼飞行器的原型设计提供结构参考。从实际用途来看，该结构完整覆盖了小型遥控直升机的全部运动传递链路，能够实现主旋翼升力输出、航向稳定控制、尾旋翼姿态修正的全部基础飞行动作，不需要额外加装冗余结构就能完成基础的垂直起降、悬停、前后飞行动作。

　　从功能特性上看，该结构采用上下共轴反转的双旋翼设计，抵消了单旋翼旋转带来的机身反扭矩，不需要像传统单旋翼直升机那样依赖尾桨提供全部反扭矩抵消力，尾旋翼仅需要承担小幅度的航向修正功能，传动链路的负载分配更合理，整机的动力利用效率比同尺寸单旋翼结构高出15%左右。整机的旋翼夹座采用铰接式结构设计，允许旋翼在旋转过程中实现小幅度的挥舞摆振，能够抵消飞行过程中遇到的紊流带来的振动，提升飞行状态下的结构稳定性，避免旋翼根部因为交变应力出现疲劳断裂。起落架采用滑橇式结构，使用弹性金属材料弯折成型，没有额外的减震阻尼结构，依靠自身材料形变就能吸收降落时的冲击能量，结构重量更轻，同时不会出现阻尼结构卡滞、失效的问题，适合小型轻量化飞行器的使用需求。

　　设计思路上，整机采用模块化拆分逻辑，将旋翼系统、传动系统、机身框架、动力安装位、起落架、尾翼结构拆分为独立的子装配体，每个子装配体都预留了标准的安装接口，不需要定制特殊连接件就能完成总装，既方便后期维护时单独更换损坏的零部件，也方便设计人员针对不同的动力配置调整局部结构，比如更换不同KV值的电机时，只需要调整电机安装座的固定孔位，不需要改动机身主体框架。传动系统采用直齿轮减速布局，电机输出轴的动力通过一级减速齿轮传递到下旋翼轴，再通过同轴的反向齿轮组将动力传递到上旋翼轴，实现上下旋翼的等速反向旋转，齿轮啮合间隙控制在0.1mm到0.15mm之间，既不会因为间隙过大出现传动旷量，也不会因为间隙过小导致齿轮运转卡滞、磨损加剧。机身头部的整流罩采用流线型曲面设计，在降低飞行风阻的同时，内部预留了足够的电池、飞控板安装空间，不会因为内部元器件挤压导致整流罩变形。

　　从安装边界与尺寸适配来看，整机主旋翼的旋转直径控制在350mm级别，属于微型遥控直升机的尺寸范畴，机身总长度（从机头到尾旋翼末端）为320mm，整机高度（从起落架底部到上旋翼桨夹顶端）为130mm，所有零部件的安装位置都预留了足够的运动间隙，旋翼旋转过程中上下桨叶的最小间距为25mm，不会出现打桨的问题；尾管采用薄壁空心金属杆结构，在保证结构刚度的同时尽可能降低尾部重量，让整机的重心落在旋翼轴正下方的位置，不需要额外增加配重就能实现重心配平，提升飞行操控的响应速度。所有转动部位都采用微型深沟球轴承作为支撑，旋翼轴的径向跳动量控制在0.02mm以内，能够有效降低高速旋转时的振动，延长传动结构的使用寿命。机身框架采用钣金冲压加螺丝紧固的结构，没有采用一体化注塑成型的设计，方便设计阶段反复调整安装位置，也方便后期改装时拓展额外的功能挂载，比如加装微型摄像头、小型抛投机构时，只需要在框架上预留的安装孔位固定连接件即可，不需要对主体结构进行破坏性改动。
