机械结构基础练习用组合式槽轮构件

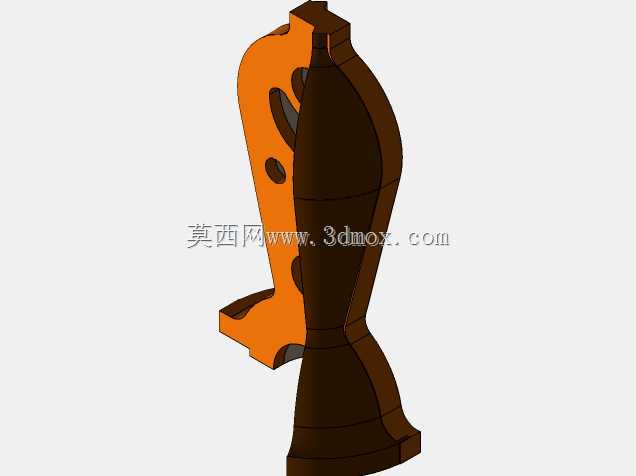

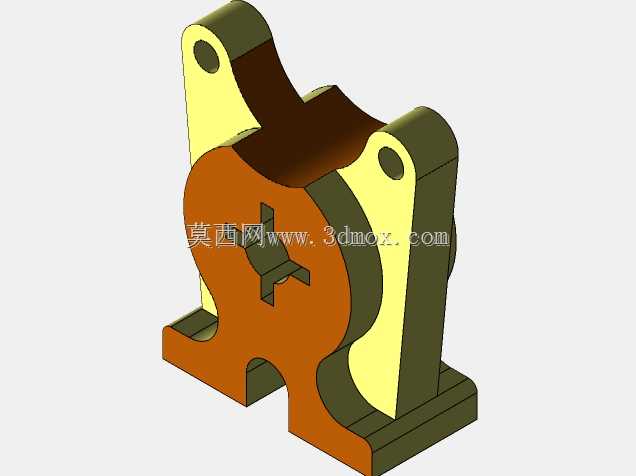

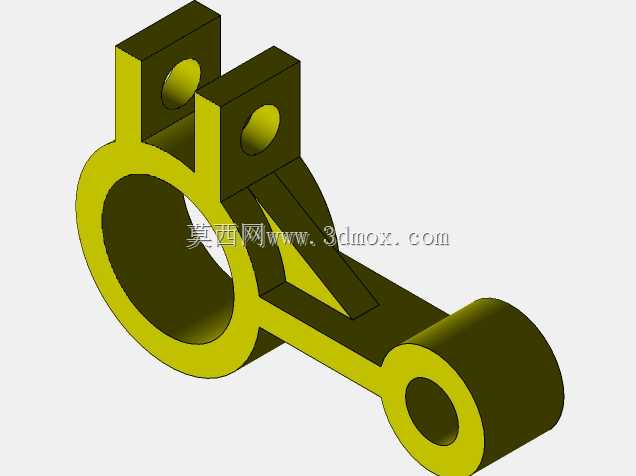

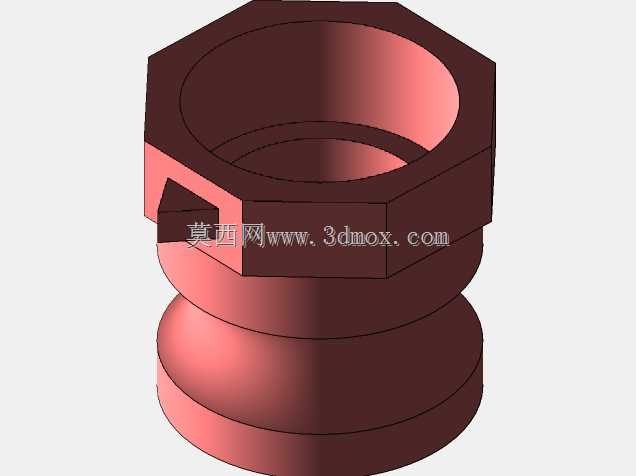

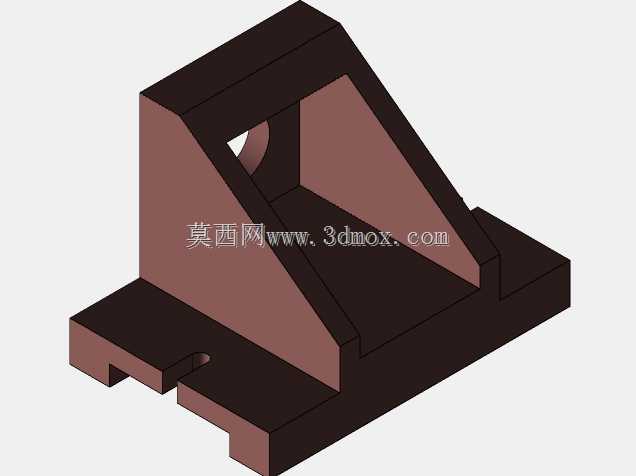

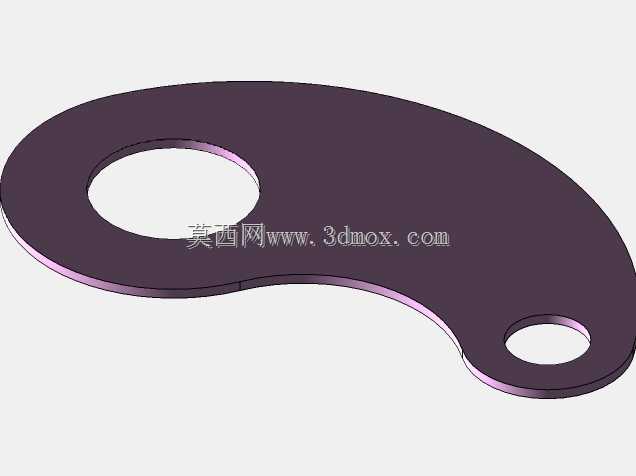

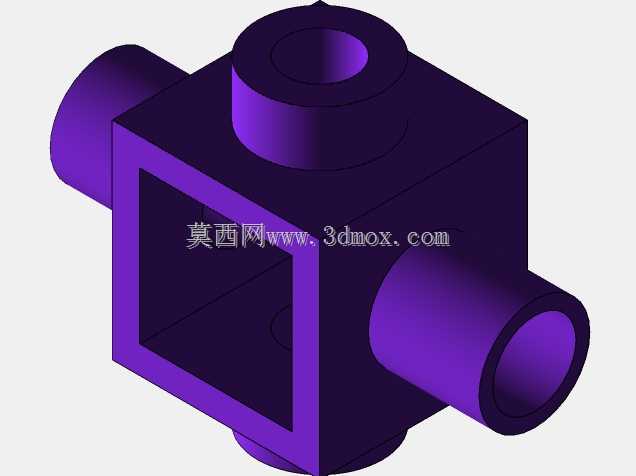

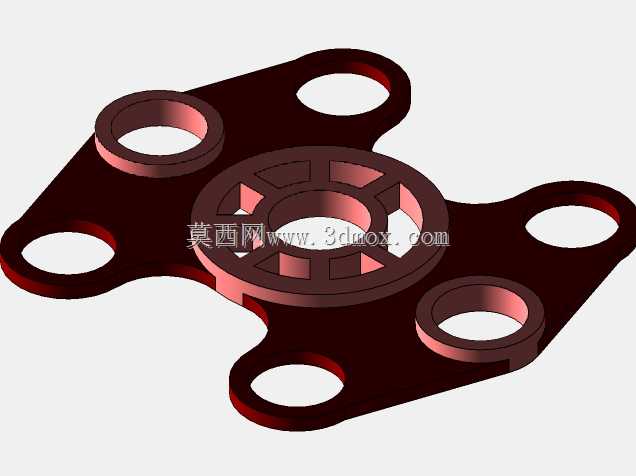

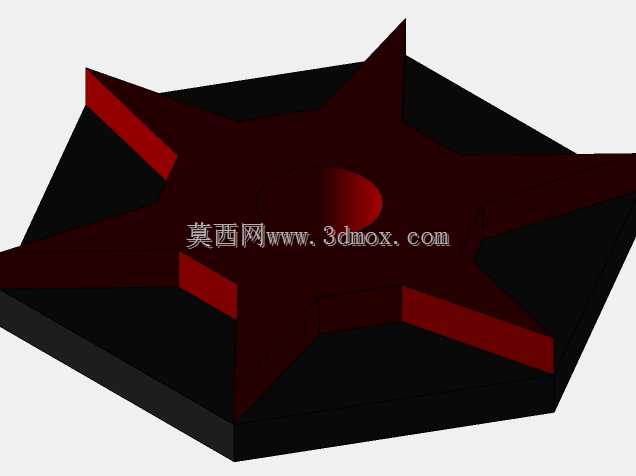

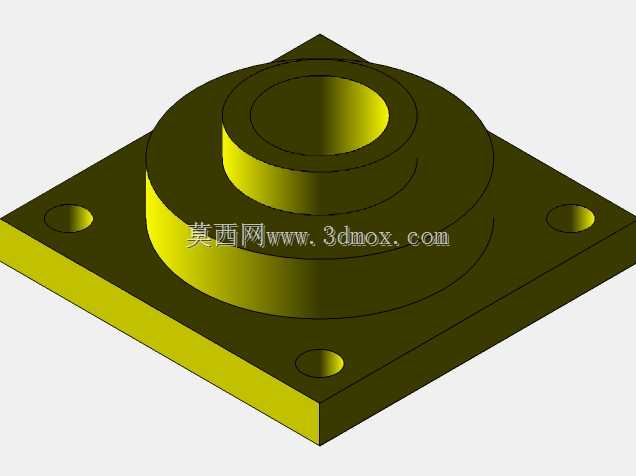

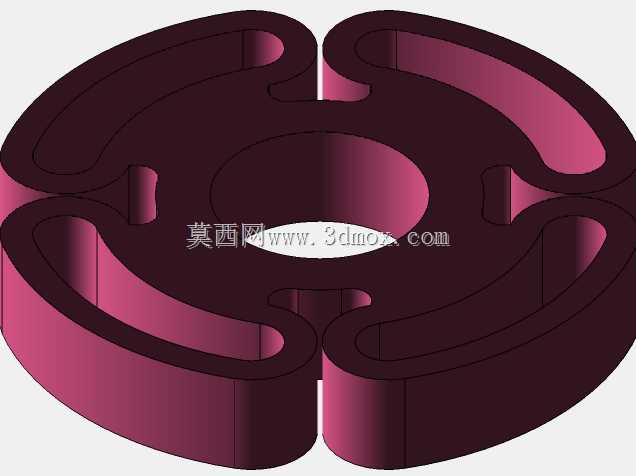

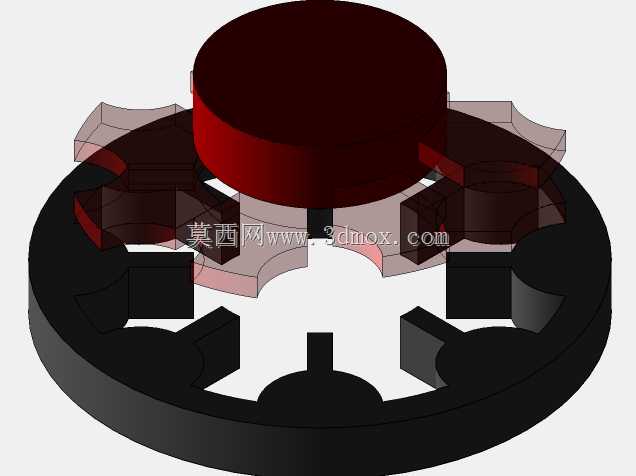

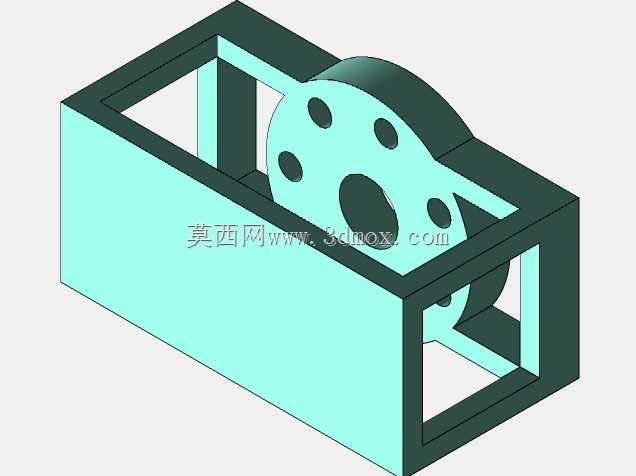

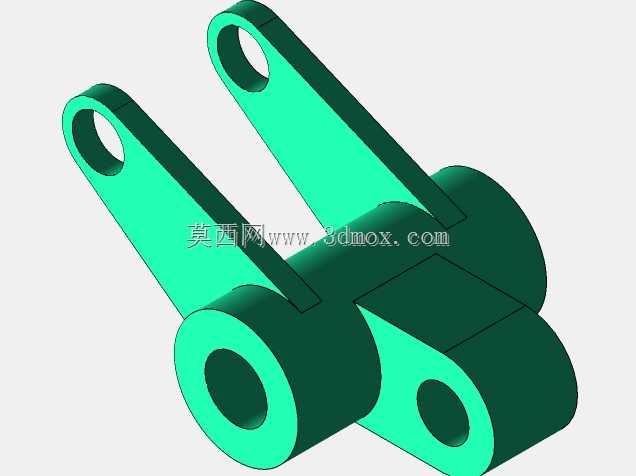

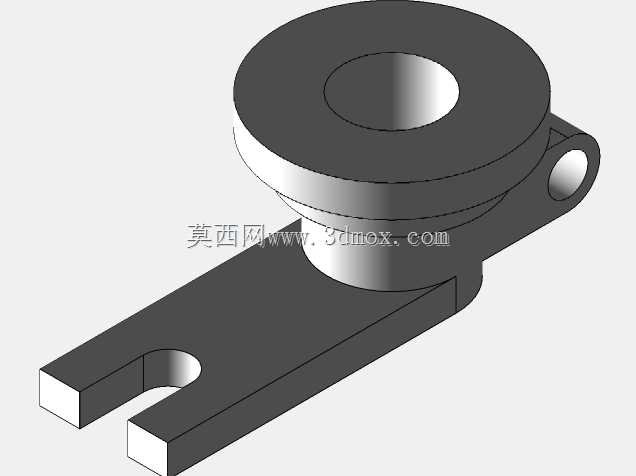

　　这套间歇传动类构件的练习设计，覆盖了槽轮机构核心的配合逻辑，从实际工程应用场景出发，这类槽轮结构常被用在自动化生产线的转位工位、多工位工装的间歇送进环节，承担将连续回转输入转化为步进式间歇输出的功能，比如包装设备的转盘送料、小型装配线的工位切换，都能见到同原理结构的身影。设计过程中首先要明确的是安装边界约束，整套构件的径向安装尺寸要适配常规小型设备的安装法兰孔位，轴向堆叠高度不能超出小型工作台的预留安装空间，底部基座的定位凸台要和设备安装面的沉槽形成间隙配合，避免装配后出现径向窜动。从功能特性来看，上部的主动拨盘和下部的槽轮配合时，要保证拨销进入和退出槽口的瞬间无刚性冲击，槽口的圆弧锁止面要和拨盘的锁止弧完全贴合，

　　在间歇停顿阶段能精准锁止从动槽轮的位置，不会因为负载波动出现角度偏移，这一点在多工位装配场景里尤为重要，一旦锁止精度不足，会直接导致装配对位偏差，产生不合格品。设计思路上没有采用复杂的异形结构，全部用规则的回转体和直槽特征组合，一方面是降低加工难度，普通铣削和线切割设备就能完成零件加工，不需要特殊工装；另一方面是作为基础练习案例，能让建模者快速掌握回转特征、拉伸切除、阵列特征的组合使用逻辑，理解间歇传动的运动干涉检查要点——在建模阶段就要做运动仿真，验证拨销在整个运动行程中不会和槽轮的非工作面发生剐蹭，锁止弧的配合间隙控制在0.02到0.05毫米之间，既不会因为间隙过大出现回差，也不会因为间隙过小导致转动卡滞。

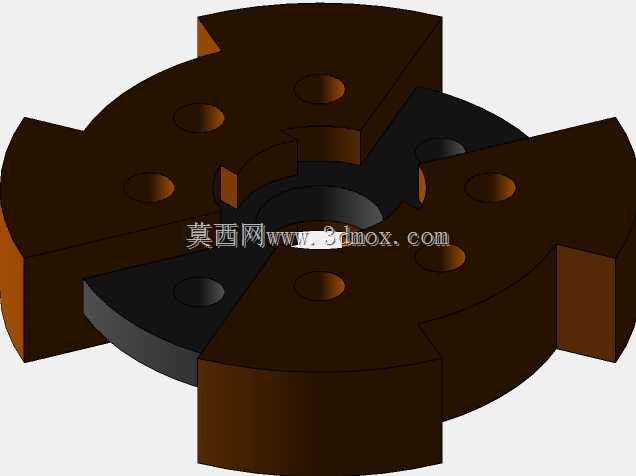

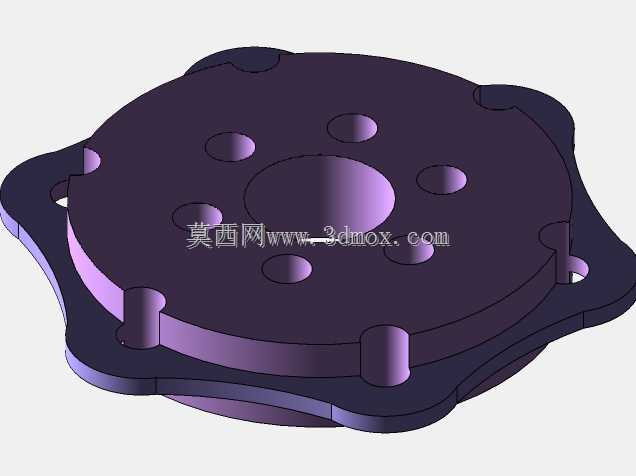

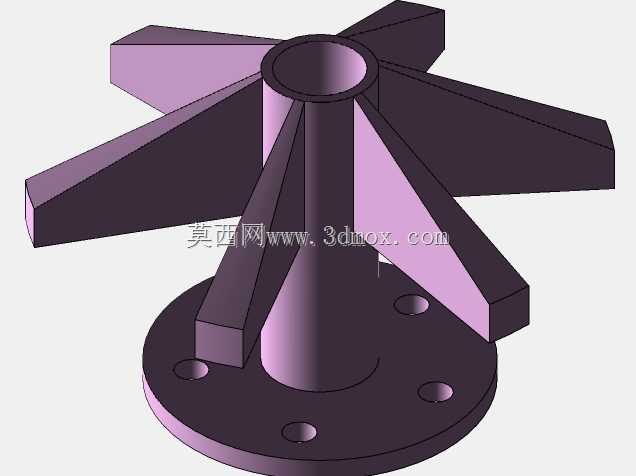

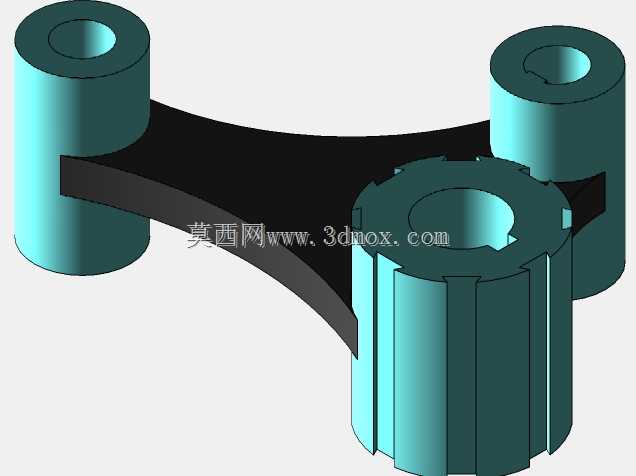

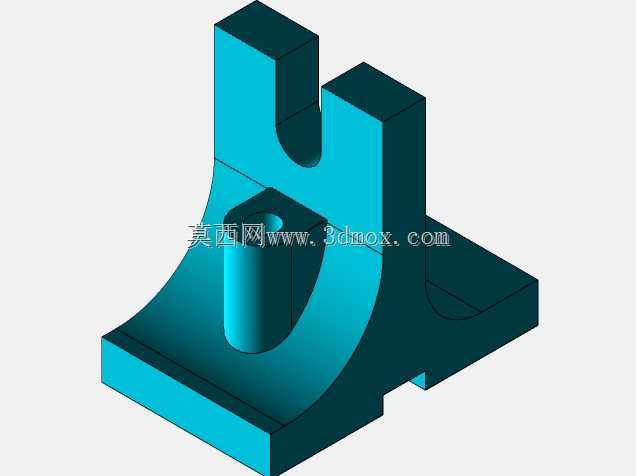

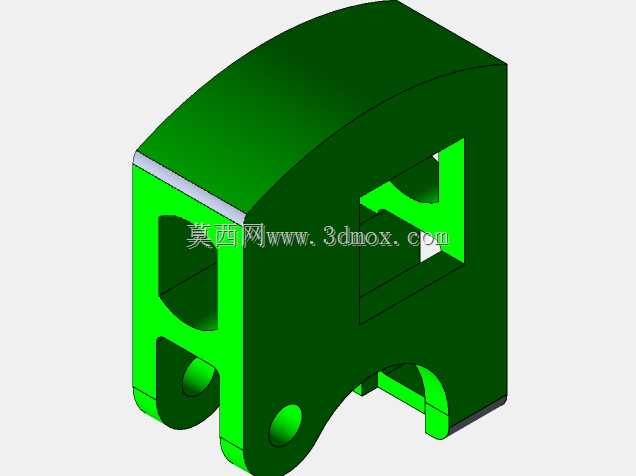

　　整套练习构件的外形没有多余的装饰性结构，所有特征都服务于功能实现：基座上的减重槽是为了降低整体重量，同时方便安装时的手指抓取对位；槽轮上的六个径向槽均匀分布，对应六工位的步进输出，每一次拨盘转动一圈，槽轮精准转过60度，刚好完成一个工位的切换；上部的主动轴安装位设计成标准的圆柱轴孔，带键槽结构，能和常规的驱动电机输出轴直接配合，不需要额外做转接件。在实际选型参考时，这类结构的负载能力主要取决于槽轮和拨销的材料强度，如果用在轻载的送料场景，用工程塑料加工就能满足需求，如果是金属切削工位的转位，就需要换成45号钢调质处理，同时在槽口位置做淬火硬化，提升耐磨性能。建模过程中还要注意装配基准的统一，所有零件都以底部基座的安装面作为Z向基准，以回转中心作为XY向的原点，避免装配时出现基准不重合导致的位置偏差，这也是机械设计里基准统一原则的基础实践点。
