川崎VN800摩托车扩展前向控制脚踏结构

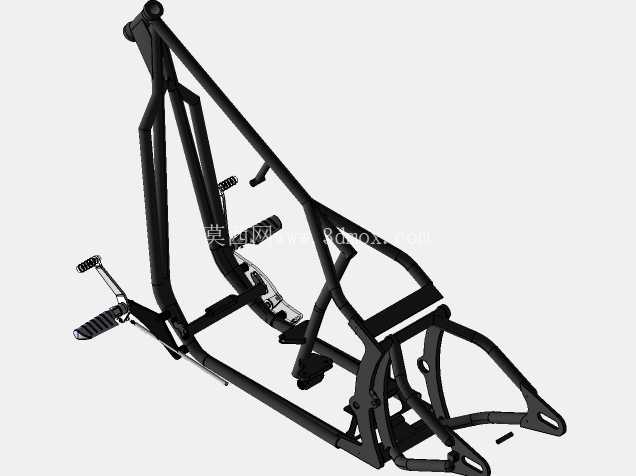

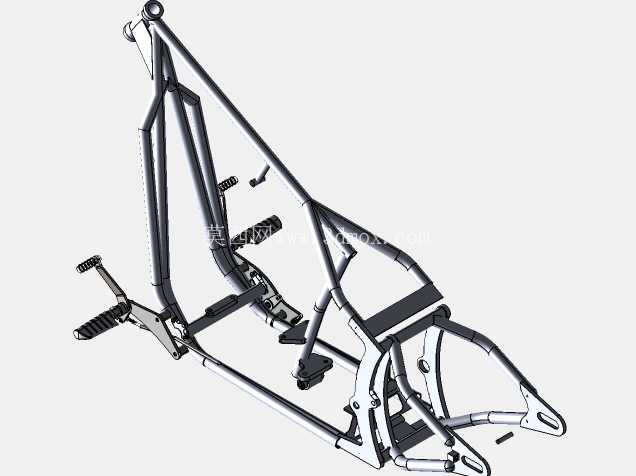

　　这套针对川崎VN800车型开发的扩展前向控制结构，主要适配巡航摩托车长途骑行的姿态调整需求，原厂脚踏位置偏靠后，长时间保持屈膝骑行姿态容易造成下肢血液循环不畅，关节酸胀疲劳，前伸的控制组件能让骑手腿部自然前伸，大幅降低长途巡航的肌肉负荷。从结构布局来看，整套组件通过车架原有安装点位固定，不需要对原车主梁进行切割、焊接等破坏性改装，安装支架的孔位完全匹配VN800车架上的原厂安装座，装配时只需要拆除原厂脚踏总成，对准孔位锁紧固定螺栓即可完成主体安装，不需要额外制作转接件。

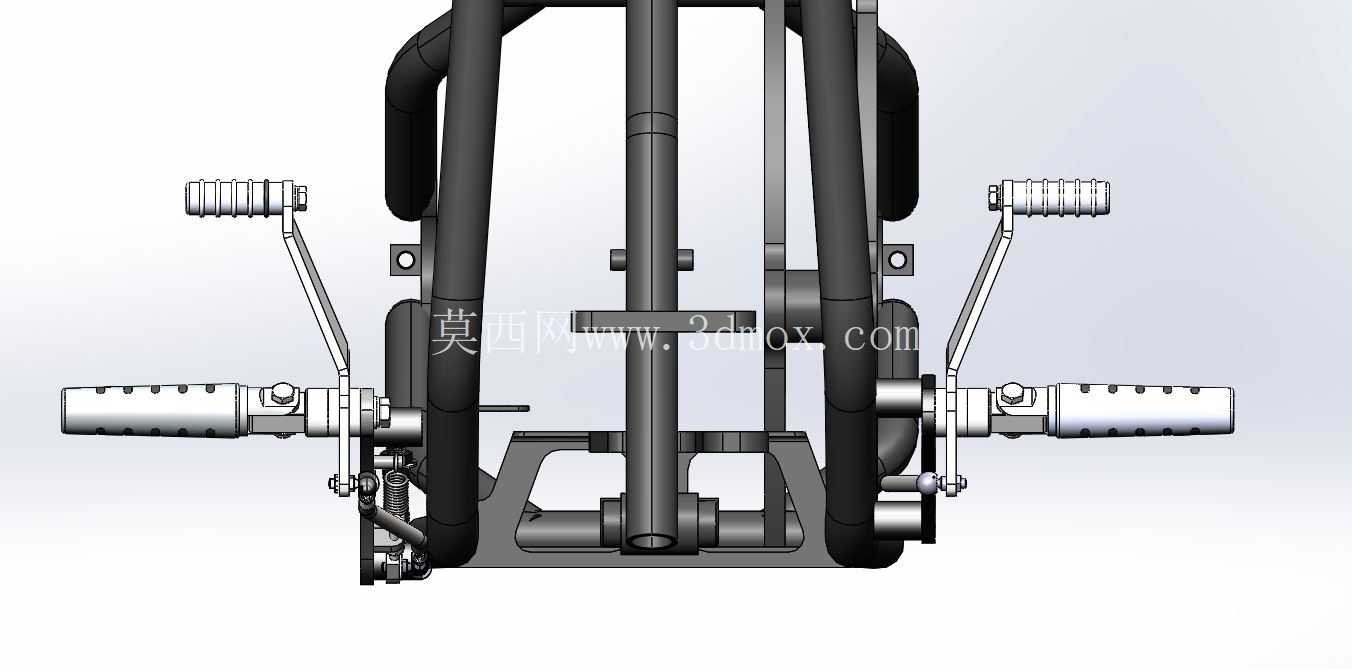

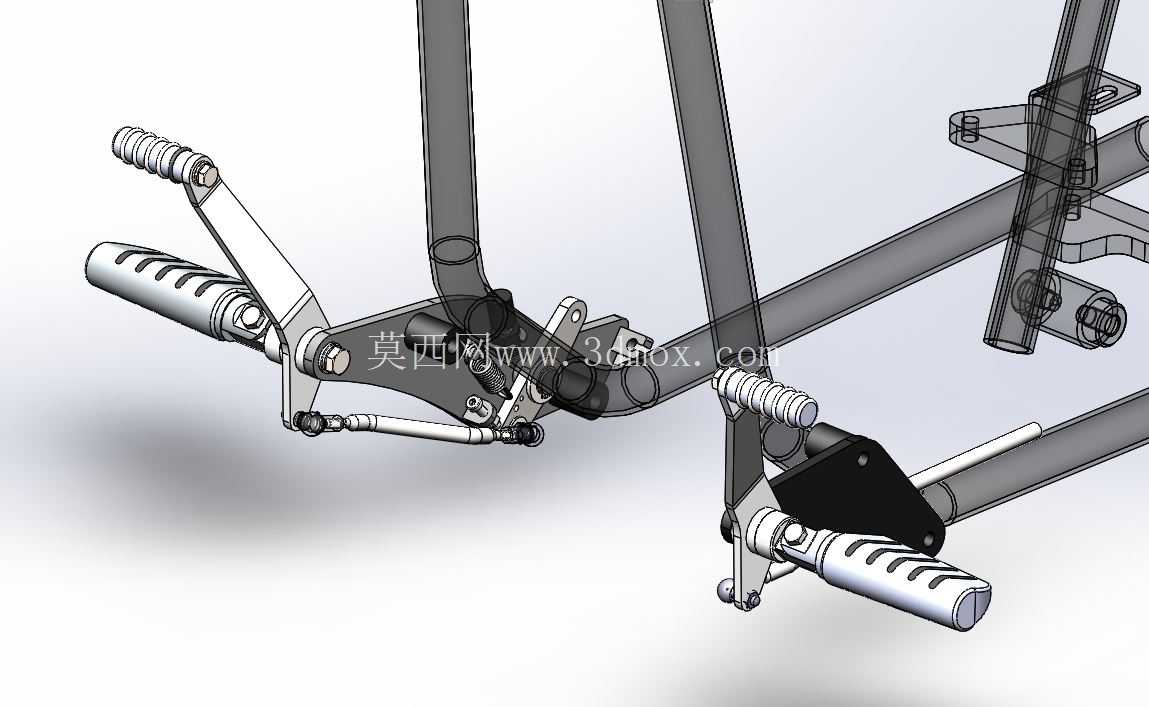

　　结构上分为左右对称的两个操作单元，左侧单元集成了换挡踏板与搁脚杆，右侧单元集成后制动踏板与搁脚杆，两侧通过横向的连杆机构与原车的换挡轴、制动推杆进行连接，传动杠杆比经过反复校核，既保留了原厂操作的脚感力度，又不会因为控制距离拉长出现换挡行程不足、制动响应滞后的问题。搁脚杆表面设计了多道环形防滑槽，表面做了滚花处理，即使鞋底沾有雨水、泥沙也能保证脚部与搁脚杆之间有足够摩擦力，不会出现踩滑脱脚的情况；换挡踏板与制动踏板的接触面做了加宽处理，踩踏接触面积比原厂踏板增加近40%，骑行靴接触时的受力更均匀，长时间操作不会出现脚面局部压痕。

　　设计过程中优先考虑了安装边界的避让问题，整套结构前伸后不会与车辆前挡泥板、前轮转向最大角度时的前叉部件发生运动干涉，左右打满方向时，连杆与车架、排气前段的最小间隙保留了8mm以上的安全距离，车辆过颠簸路面悬架压缩到极限行程时，控制机构也不会与发动机侧盖、护板发生碰撞。操作力的传递路径做了优化，换挡连杆的两端都采用了带防尘套的球头铰接结构，能抵消车架振动带来的连杆微小位移，不会出现换挡卡滞、虚位过大的问题；制动推杆的长度可以通过两端的调节螺母进行微调，适配不同骑手的操作习惯，调整后可以通过锁紧螺母锁死固定，避免骑行过程中螺纹松动导致制动行程变化。

　　搁脚杆的位置还做了15mm的外移设计，相比原厂位置更贴合巡航骑行时双腿自然分开的姿态，不会出现膝盖紧贴油箱的局促感，对于身高较高的骑手适配性更好。整套结构的受力部件都采用了与原厂同等级的钢材制作，支架部分做了弯折加强处理，在搁脚杆承受150kg瞬时冲击力的工况下，支架最大变形量控制在0.2mm以内，不会出现支架断裂、变形导致操作失效的问题。铰接位置的销轴都做了表面淬火处理，表面硬度达到HRC45以上，长期反复踩踏磨损量极小，配合防尘套可以阻挡道路扬尘、雨水进入铰接缝隙，延长结构的维护周期。在实际装车测试中，这套控制结构能让骑手的膝关节角度从原厂的90度左右扩大到120度，腿部肌肉处于自然放松状态，连续骑行三小时以上的疲劳感比原厂配置降低明显，同时换挡、制动的操作反馈与原厂保持一致，不需要额外适应操作力度，不会因为改装影响车辆的操控安全性。结构的管线走向也做了预留，刹车灯开关的安装位直接集成在右侧支架上，不需要额外固定走线，安装后原车的刹车灯触发逻辑完全不受影响，所有外露的金属部件都做了发黑防锈处理，长期暴露在户外骑行环境下也不容易出现锈蚀掉漆的问题。
