双轮皮带传动组件结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1151367
  • 双轮皮带传动组件结构设计
  • 双轮皮带传动组件结构设计
  • 双轮皮带传动组件结构设计
  • 双轮皮带传动组件结构设计

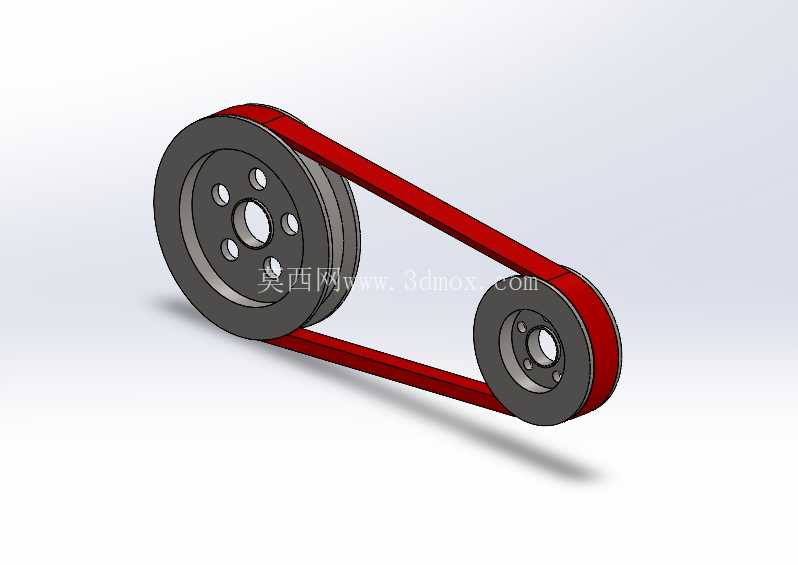

这套带传动结构是工业传动场景里应用极广的动力传递单元,日常在小型输送线、轻工设备辅传、农机附属机构、小型机床进给系统里都能见到同原理的结构,核心作用是在两个存在轴间距的回转部件之间传递扭矩,相比齿轮传动,它不需要严格的中心距公差,安装调试门槛更低,运转时的缓冲吸振特性还能降低启动瞬间的冲击载荷,保护后端连接的精密部件。

从结构设计逻辑来看,两个带轮采用了不同的直径配比,本质是通过轮径差实现转速与扭矩的转换,大轮作为从动端时可以降低输出转速、放大输出扭矩,适配需要低转速大扭力的负载端;如果反过来将小轮作为从动端,就能实现升速传动,匹配高转速低负载的工况,这种配比设计可以根据实际设备的动力参数灵活调整,不需要改动整体安装框架。带轮的轮缘部分做了适配V型皮带的槽型结构,槽面的角度经过匹配计算,能保证皮带嵌入后和轮槽侧面充分贴合,避免传动过程中出现打滑丢转的问题,轮体上均匀分布的减重孔,一方面是降低带轮自身的转动惯量,减少启停过程的能量损耗,另一方面也方便安装时的吊装对位,同时运转时孔洞带动的气流还能带走皮带摩擦产生的部分热量,延缓皮带老化速度。

安装边界上,这套组件的轴孔都做了标准的通孔设计,可适配常用的圆轴配合,安装时需要保证两个带轮的轮槽处于同一平面,偏差过大会导致皮带偏磨、过早失效,中心距的设置预留了皮带张紧的调节余量,既可以通过调整电机安装位实现张紧,也能额外加装张紧轮适配空间受限的安装场景。皮带采用的是环形闭合结构,安装时不需要做接头处理,传动过程中没有接头带来的动平衡问题,运转噪音更低,适合对噪音控制有要求的车间环境。

实际选型应用时,需要根据传递的额定扭矩核算皮带的根数与型号,这套单皮带结构适合传递中小功率的场景,如果功率更大可以在同一带轮上加工多道轮槽,搭配多根皮带同步传动,提升整体承载能力。带轮的材质可选铸铁或者铝合金,铸铁材质耐磨性更好,适合长期连续运转的重载场景,铝合金材质重量更轻,转动惯量更小,适合频繁启停的轻载工况。设计过程中已经考虑了动平衡的预留量,轮体的壁厚均匀分布,高速运转时不会出现明显的振动,不需要额外做大幅的动平衡修正就能满足常规转速下的使用要求。

在日常维护层面,这种带传动结构不需要频繁加注润滑脂,只需要定期检查皮带的张紧度与磨损情况,相比链条传动、齿轮传动的维护成本更低,在一些开放式的传动工位上,还可以加装简易的防护罩,避免杂物卷入皮带与带轮的间隙造成设备故障。这套结构的建模过程严格遵循机械设计的公差规范,轮槽的尺寸、轴孔的配合公差、轮体的形位公差都符合通用机械零部件的设计标准,可以直接导入装配体中做干涉检查与运动仿真,验证不同转速下的传动比是否匹配设计需求,也能以此为基础调整轮径、中心距等参数,快速衍生出适配不同设备的定制化传动结构。
