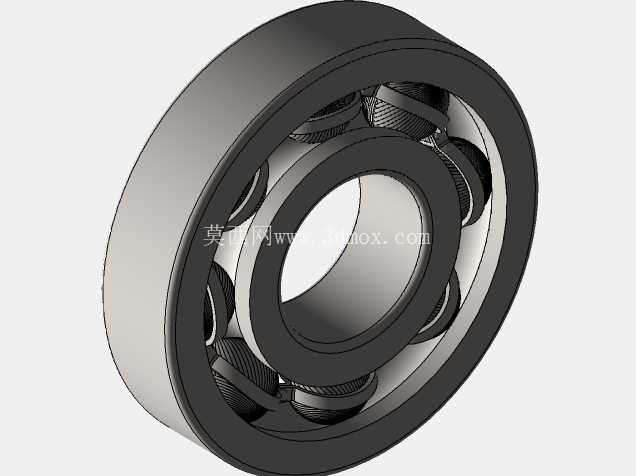

深沟球滚动轴承结构三维设计

在各类旋转传动机构的设计环节中，支撑旋转轴系、降低运动过程摩擦阻力的核心零部件选型与结构设计，直接决定整套设备的运行精度、使用寿命与维护周期，深沟球轴承作为应用覆盖范围最广的滚动轴承类型，其三维结构的精准建模是开展轴系装配校核、运动仿真、干涉检查的基础前提。从实际应用场景来看，这类轴承可适配从普通民用家电的电机转轴、中小型输送机的传动辊筒，到工业机床的主轴支撑、农用机械的旋转传动节点等多种工况，既能承受径向载荷，也可在转速较高的场景下承受一定比例的轴向载荷，对安装空间的适配性较强，是通用机械传动系统中最常见的标准支撑部件。

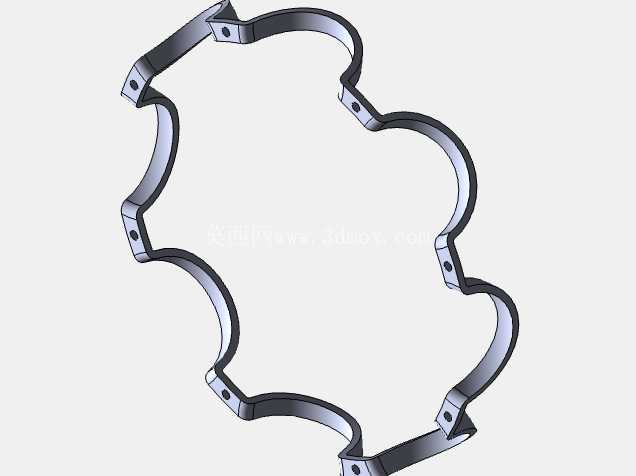

从结构设计逻辑来看，这套模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球、保持架。内圈通常与传动轴采用过盈配合随轴同步旋转，内圈外侧的滚道曲率与钢球球面曲率匹配，保证滚动接触时应力均匀分布；外圈一般与轴承座孔采用过渡或间隙配合，起到固定支撑、传递载荷到设备基座的作用，外圈内侧滚道与内圈滚道共同构成钢球的滚动循环轨道。滚动体作为轴承内部承载载荷的核心元件，均匀排布在内外圈滚道之间，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的能量损耗与接触面磨损；保持架的作用是将相邻滚动体均匀分隔，避免钢球在运转过程中相互接触碰撞产生额外摩擦与磨损，同时引导滚动体在滚道内正常循环运动，在无载荷区域还能对滚动体起到一定的兜持作用，防止钢球脱落。

建模过程中严格遵循滚动轴承的通用设计规范，对各部件的配合边界做了精准还原：内圈的内径尺寸与对应规格的轴径公差带匹配，建模时预留了合理的装配过盈量参考空间，方便设计人员在开展装配设计时直接匹配对应轴段的尺寸公差；外圈的外径尺寸与轴承座安装孔的公差带适配，安装时的轴向定位台阶高度也做了符合行业规范的还原，避免设计时出现定位台阶过高顶到轴承密封件、或是过低无法实现可靠轴向固定的问题。钢球的直径、数量与内外圈滚道的曲率半径、沟道深度严格对应，保证滚动体在滚道内的接触角符合深沟球轴承的设计特性，不会出现运转时钢球卡滞、脱出滚道的问题；保持架的兜孔间隙做了符合实际加工要求的还原，既保证钢球在兜孔内可以自由转动，又不会出现间隙过大导致钢球窜动、间隙过小导致钢球卡滞的问题。

从安装边界的设计考量来看，模型还原了轴承安装时的轴向预留空间，包括内圈与轴肩的贴合面、外圈与轴承座孔挡肩的贴合面尺寸，设计人员在做整机装配时，可以直接参考模型的安装尺寸设计轴肩高度、轴承座挡肩高度，避免出现挡肩过高导致轴承拆卸困难、或是挡肩过低导致轴承轴向定位失效的问题。同时模型对轴承的端面倒角、圆角做了精准还原，这些细节结构在实际安装时可以起到导向作用，避免装配过程中尖锐边角划伤轴径或是轴承座孔的配合面，也能减少热处理环节的应力集中问题，提升轴承整体的结构强度。

在实际工程应用中，这类标准轴承的三维模型可以直接导入装配体中完成轴系的整体布局设计，通过运动仿真可以模拟轴系旋转时轴承内部滚动体的运动状态，校核不同载荷下的轴承接触应力分布，提前预判轴系设计中可能存在的对中不良、载荷过载等问题；也可以借助模型开展密封结构、润滑结构的配套设计，比如在轴承两侧加装密封圈、设计润滑脂的加注通道时，直接参考轴承的宽度、内外圈尺寸确定密封件的安装位置与尺寸规格，减少后续实物样机试制阶段的反复修改成本。对于非标设备设计人员来说，精准的轴承三维模型能大幅提升轴系设计的效率，不需要从零开始绘制每个零件的细节，直接调用即可完成整体装配布局，同时能保证各配合尺寸的准确性，避免出现装配时轴承与轴、轴承座不匹配的低级错误。
