250公斤载重单扶手平板手推车结构设计

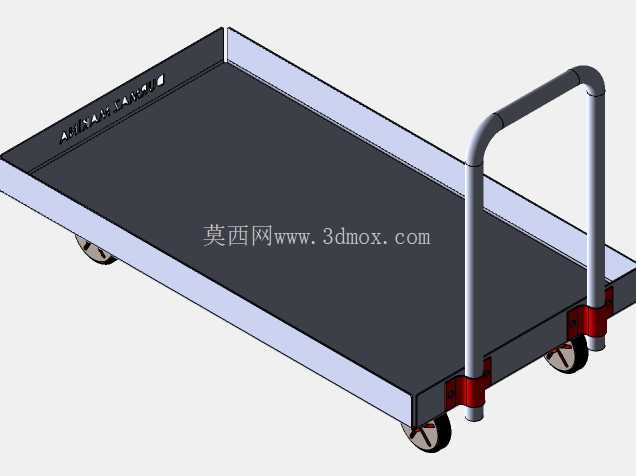

这款单扶手平板手推车的三维结构设计，核心围绕车间、仓储场景下的短距离物料周转需求展开，额定承载上限为250公斤，适配生产现场多数箱装零部件、工装夹具、半成品工件的转运作业，可覆盖机械加工车间工序间流转、仓储区域拣货搬运、物流站点快件分拣等多个高频使用场景，相比无扶手平板载具，单扶手的结构设计可让操作人员在推行过程中更好控制行进方向，在狭窄通道内转向时也能减少操作盲区。

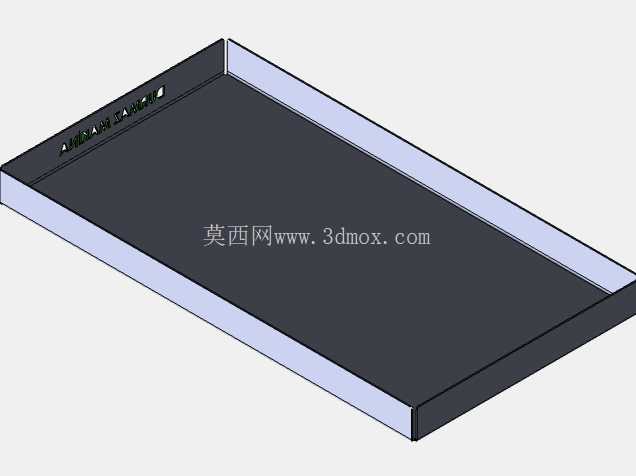

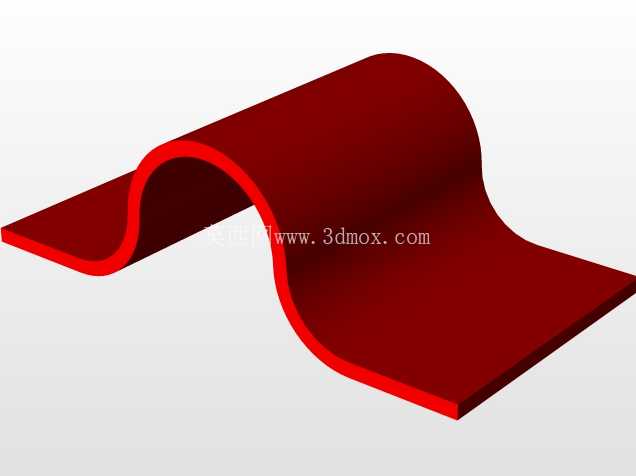

从结构设计逻辑来看，承载台面采用四周带翻边的平板结构，翻边高度经过适配，既可以避免转运过程中放置在台面上的物料从侧边滑落，又不会因为翻边过高导致大件物料上下搬运时出现卡滞，台面主体采用平整的实心板材设计，表面无突出的加强筋或凸起结构，可保证放置物料时接触面受力均匀，即使是底部平整的箱装货物、工装板也能平稳放置，不会出现局部悬空导致的受力变形。扶手采用单根弯管成型结构，从台面一侧的两个安装座向上延伸后弯折形成水平握持段，弯管的弯折半径经过人体工程学适配，握持段的高度匹配成年人站立推行时的手臂自然高度，推行过程中无需过度弯腰或抬臂，可降低长时间转运作业的操作疲劳感；扶手与台面的连接位置采用红色的紧固件锁附结构，安装座与台面框架焊接为一体，既保证连接强度，也可在扶手出现磕碰变形时快速拆卸更换，无需整体更换载具主体。

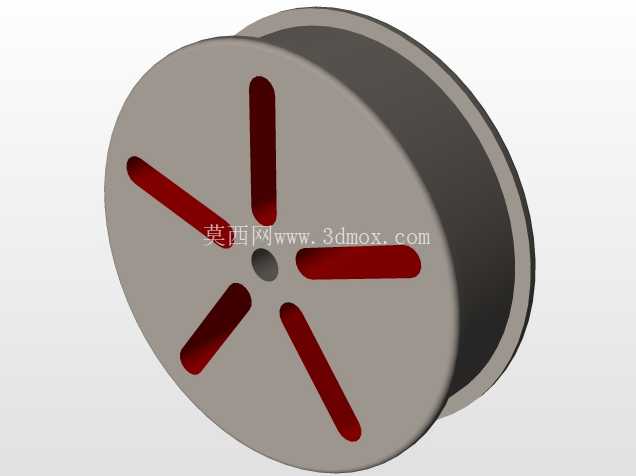

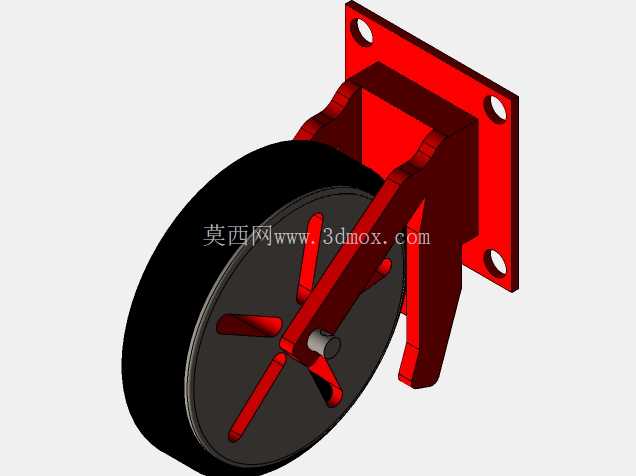

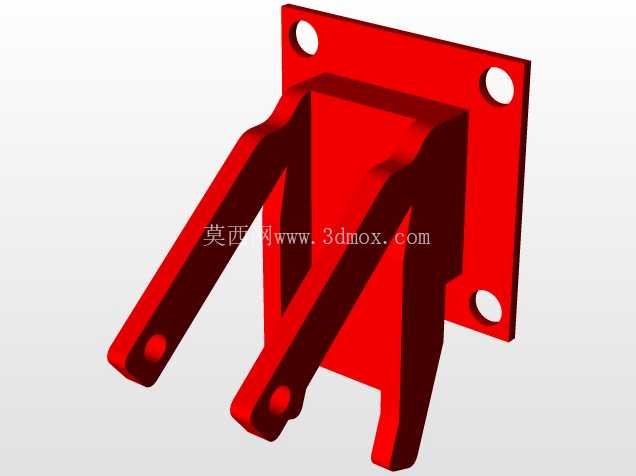

行走轮采用四个万向脚轮结构，分别安装在台面底部的四个角位，脚轮的安装位置向内缩进一定距离，既可以保证载具移动时的支撑稳定性，避免重载状态下出现侧翻风险，也能在推行经过坡道、门槛等凸起障碍时，减少轮组与障碍物的磕碰概率；脚轮的轮面采用硬质耐磨材质，适配车间环氧地坪、水泥地面、仓储地砖等多种常见地面工况，轮架部分采用金属支架结构，可承受额定载重下的径向载荷，在频繁转向、启停的使用场景下也能保证结构可靠性。

从安装边界与尺寸适配角度来看，这款手推车的整体宽度控制在常规车间通道的最小通行宽度范围内，可顺利通过宽度800mm的车间人行通道，长度方向的尺寸适配标准栈板的分切尺寸，可同时放置两个常规尺寸的周转箱，扶手的外伸长度经过控制，在载具靠墙面停放时不会因为扶手突出过多占用额外通道空间；台面底部的框架采用矩形管焊接成型，框架的排布根据承载受力点做了针对性加强，在台面放置重物的核心受力区域增加了横向支撑梁，避免长期重载使用后台面出现中部凹陷变形，框架与脚轮的安装位预留了标准的安装孔位，可根据实际使用需求更换不同材质、不同承载等级的脚轮，比如在需要静音的车间场景更换静音橡胶轮，在有防静电需求的电子车间更换防静电脚轮，无需对主体框架做二次加工即可完成适配。

在细节设计上，台面侧边的翻边做了圆弧过渡处理，没有尖锐的棱角，可避免操作人员在上下搬运物料时被边角划伤，扶手的握持段可根据使用需求加装防滑护套，提升握持时的摩擦力，在推行重载状态下不会出现手滑失控的情况；整体结构没有多余的装饰性部件，所有结构件都服务于承载与移动的核心功能，加工工艺适配常规的钣金折弯、管材弯制、焊接加工流程，生产制造难度低，后期维护更换配件的成本也相对可控，适合作为生产现场的通用周转载具批量配置。
