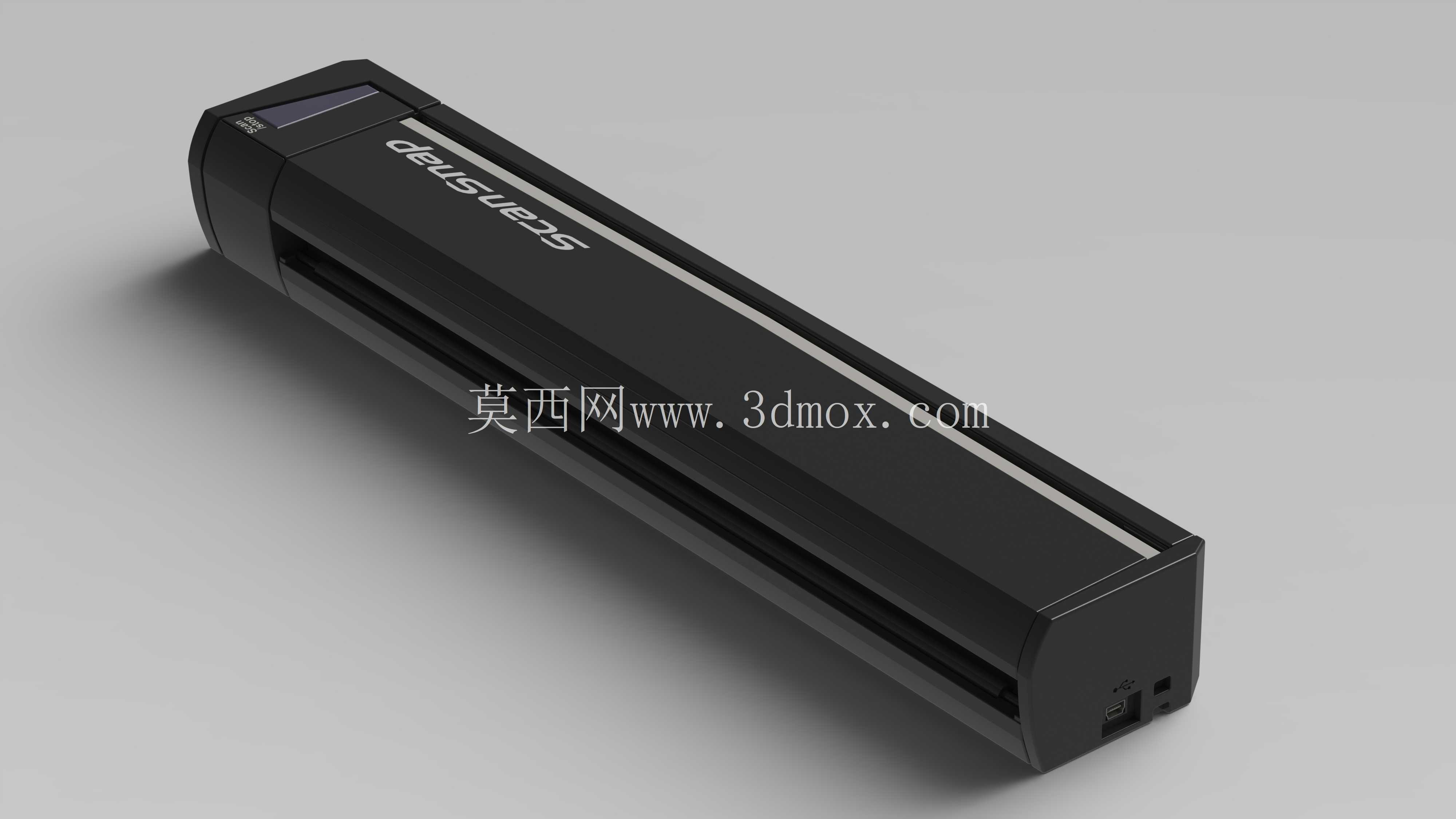

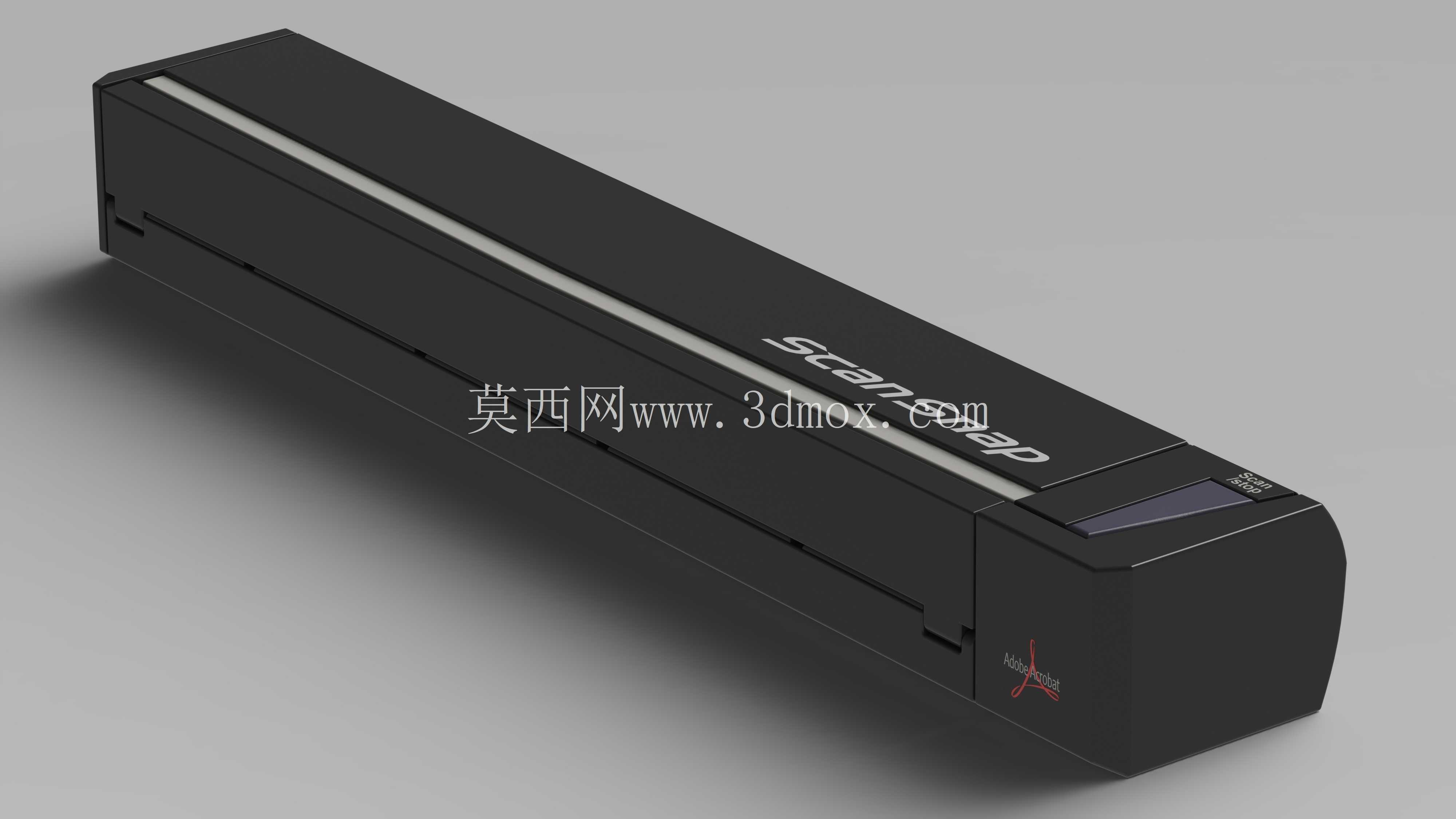

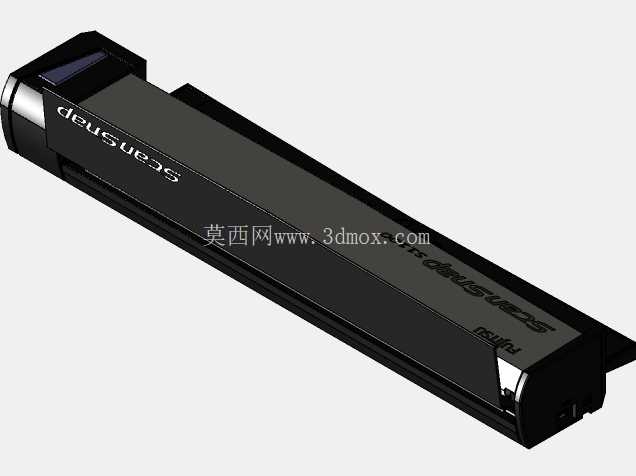

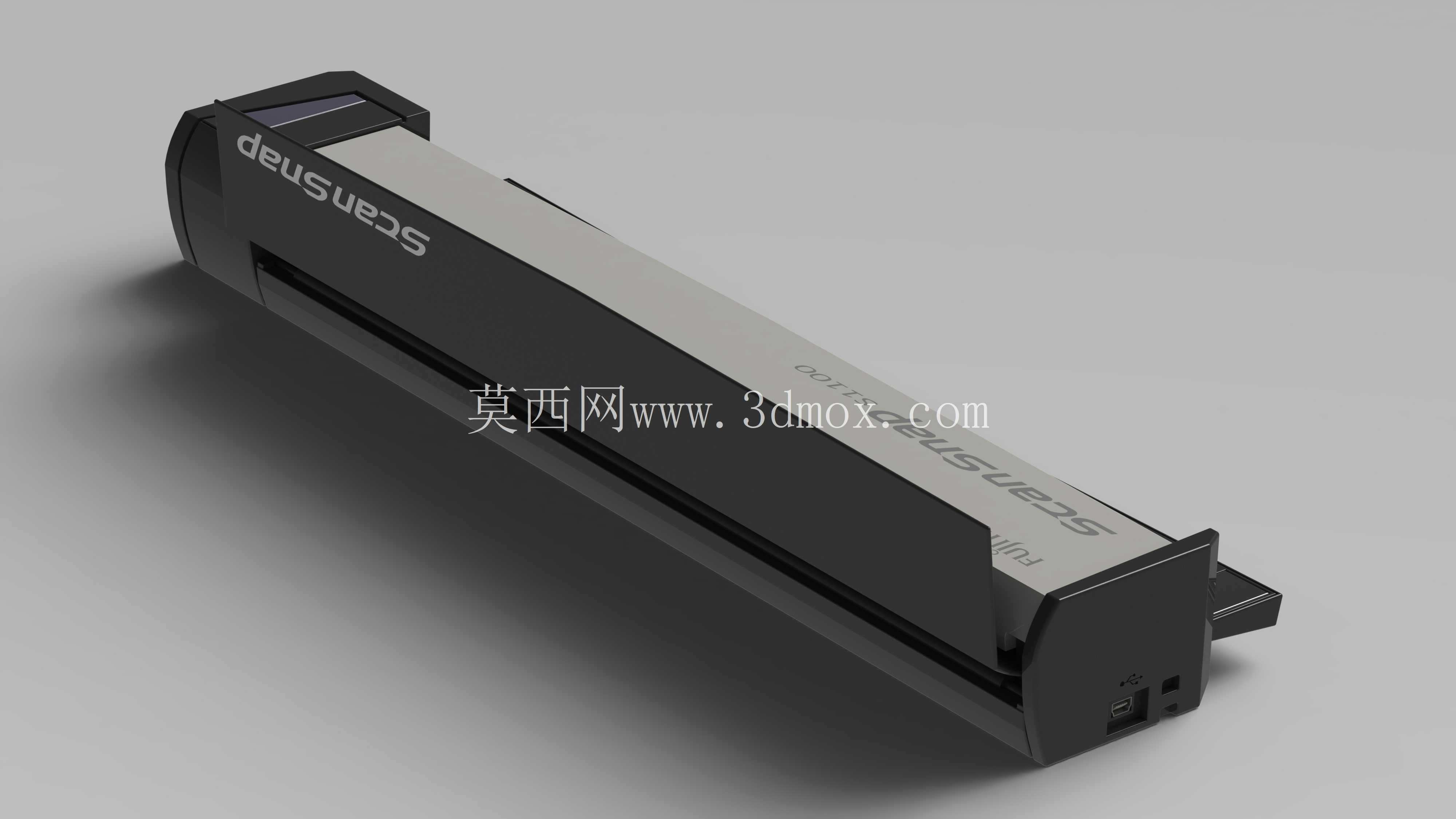

富士通便携式馈纸扫描仪外观结构设计

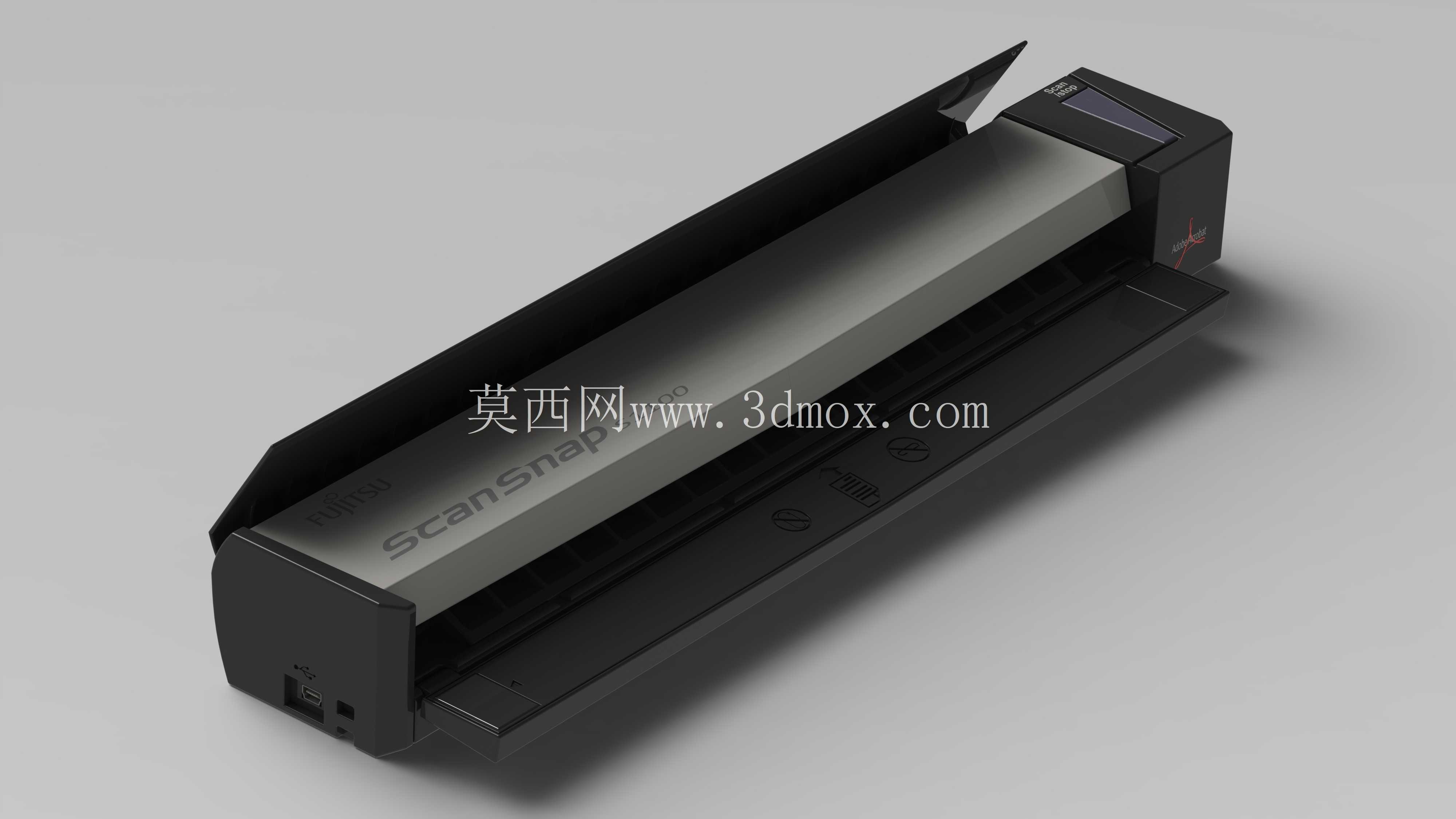

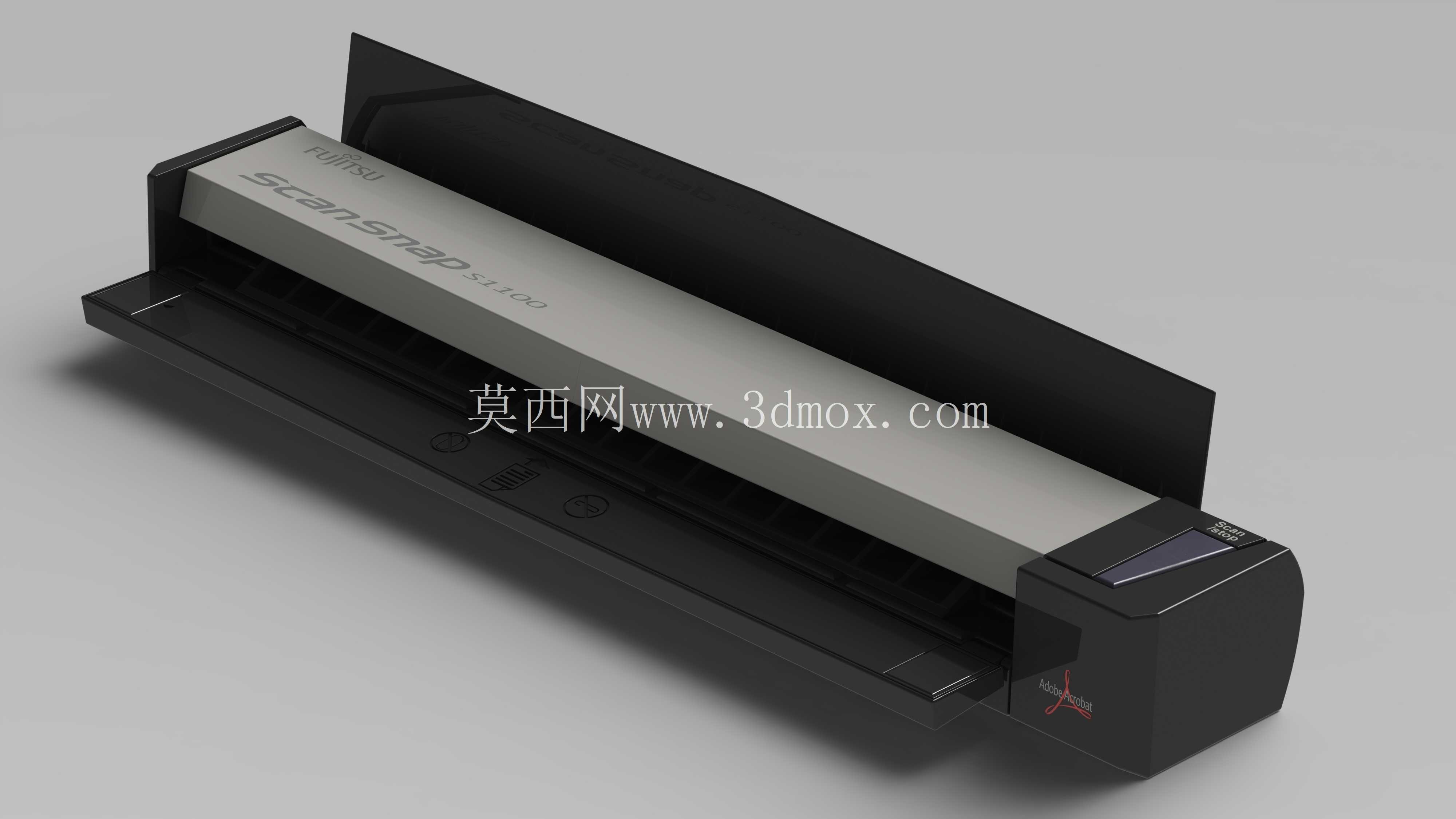

　　主机机身的截面做了小尺寸切角处理，整体厚度控制在较低水平，可轻松放入常规电脑包的隔层中，整机重量分布经过平衡设计，单手握持携带时不会出现一端偏重的坠手感，长时间外勤携带也不会产生明显的负重负担。走纸通道采用平直短路径设计，相比传统长通道扫描仪，大幅缩短了介质从进纸口到出纸口的输送距离，既降低了卡纸故障的发生概率，也能有效压缩整机的纵向尺寸，进纸辊轮采用分段式橡胶包覆结构，辊轮表面的摩擦系数经过匹配调校，既能提供足够的摩擦力带动不同克重的纸张前进，又不会因为压力过大在薄纸表面留下压痕，适配从70g普通复印纸到200g铜版纸名片的常见办公介质。日常外勤作业、移动办公场景里，笨重的平板式扫描仪始终存在携带不便、占用桌面空间过大的痛点，这款便携式馈纸扫描仪的结构设计，正是瞄准了差旅办公、上门业务办理、小型工位部署这类对设备体积有严格限制的使用需求。从结构布局来看，整机采用长条形卧式排布，进纸导板采用可翻转收纳设计，非工作状态下导板完全贴合主机上表面，不会额外突出占用收纳空间，展开后可形成稳定的单页进纸支撑面，适配A4幅面以内的普通文档、票据、名片类介质的输送导向，避免进纸过程中出现介质歪斜、卡纸的问题。

　　出纸端设置了短尺寸承托边，扫描完成的文档会顺着承托边整齐堆叠在主机前端，不会出现纸张散落的情况，即使在没有足够桌面空间的临时办公场景下，也能保证输出文档的规整度。机身操作区域仅保留最核心的功能按键，按键布局集中在机身前端的斜切面上，使用者在坐姿操作时无需抬手就能完成扫描触发、模式切换的操作，按键的触发行程做了适中调校，按压反馈清晰，不会出现误触或者触发不灵敏的问题。接口区域布置在机身侧端的隐蔽位置，采用通用的高速数据传输接口，兼顾数据传输与供电功能，无需额外配置独立电源适配器，仅通过常规笔记本电脑的接口就能完成设备供电与数据传输，进一步减少了外勤携带时的配件数量。

　　机身外壳采用高强度工程塑料材质，表面做了细磨砂纹理处理，既可以提升手持时的摩擦力防止滑落，也能避免日常使用中指纹、划痕残留影响外观质感，外壳的拼接缝公差控制在较小范围内，既保证了装配精度，也能防止日常使用中灰尘、细小杂物进入机身内部影响走纸机构与光学组件的正常工作。光学扫描组件采用固定位置安装，通过走纸机构带动介质匀速经过扫描区域完成图像采集，相比带移动扫描头的平板式设备，这种结构大幅减少了运动部件数量，既提升了设备的抗震动性能，在移动携带过程中即使受到轻微磕碰也不容易出现组件移位的问题，也降低了设备运行时的工作噪音，在安静的办公环境或者外勤临时办公点使用时不会产生明显的噪音干扰。

　　设备底部设置了四个小尺寸防滑胶垫，放置在光滑的桌面或者玻璃台面上时可以提供足够的摩擦力，避免进纸过程中主机随着纸张牵引力发生移位，胶垫的高度经过调校，让机身底部和放置平面之间留出微小的通风间隙，长时间连续工作时设备产生的热量可以通过间隙自然散出，无需额外配置散热风扇，进一步简化了内部结构、降低了整机重量。在三维建模过程中，需要重点关注走纸通道的间隙尺寸匹配，不同位置的辊轮中心距要和介质厚度范围适配，进纸导板的翻转角度要经过运动仿真验证，避免开合过程中和机身外壳发生干涉，同时要预留出内部电路板、光学组件、传动齿轮组的安装空间，保证所有内部组件都能在紧凑的机身内完成合理排布，不会出现装配冲突。外壳的壁厚设计要兼顾结构强度与轻量化需求，在按键位置、接口位置做局部的壁厚加强，避免频繁插拔、按压导致外壳开裂，同时整体壁厚保持均匀，防止注塑生产过程中出现缩痕、翘曲等成型缺陷。
