立式插装小型高频电源变压器结构

在小功率开关电源、工控控制板卡、小型家电驱动板的设计场景中，这类立式插装高频变压器是核心的电磁能量转换部件，承担着输入输出电气隔离、电压幅值变换、能量耦合传输的核心作用，是AC-DC、DC-DC拓扑电路里不可或缺的磁性元件。不同于工频变压器的硅钢片叠片结构，这款产品采用铁氧体磁芯作为磁通载体，适配几十kHz到上百kHz的开关工作频率，能在同等功率容量下大幅缩小自身体积，适配当下消费电子、工业控制板卡小型化的设计趋势。

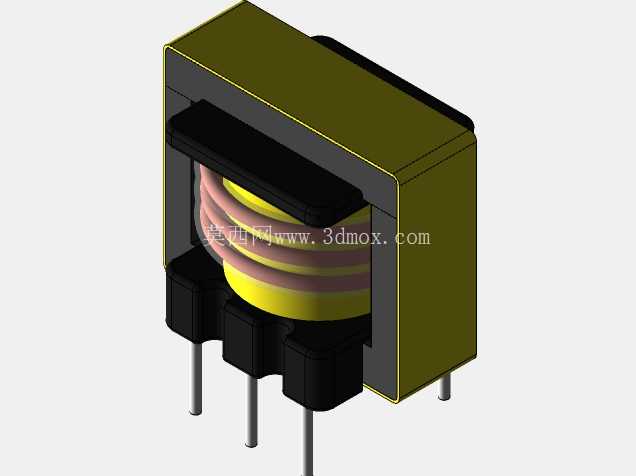

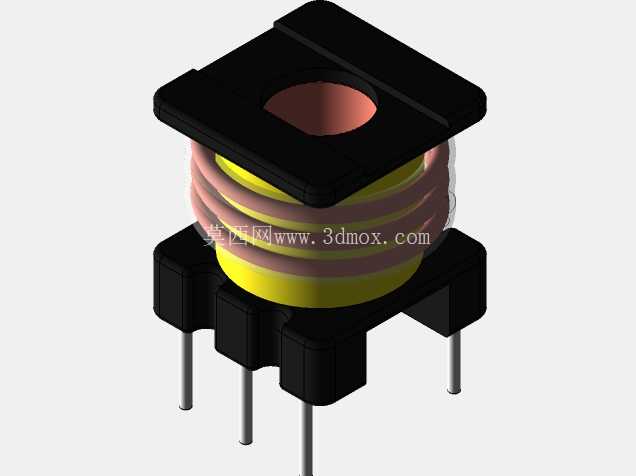

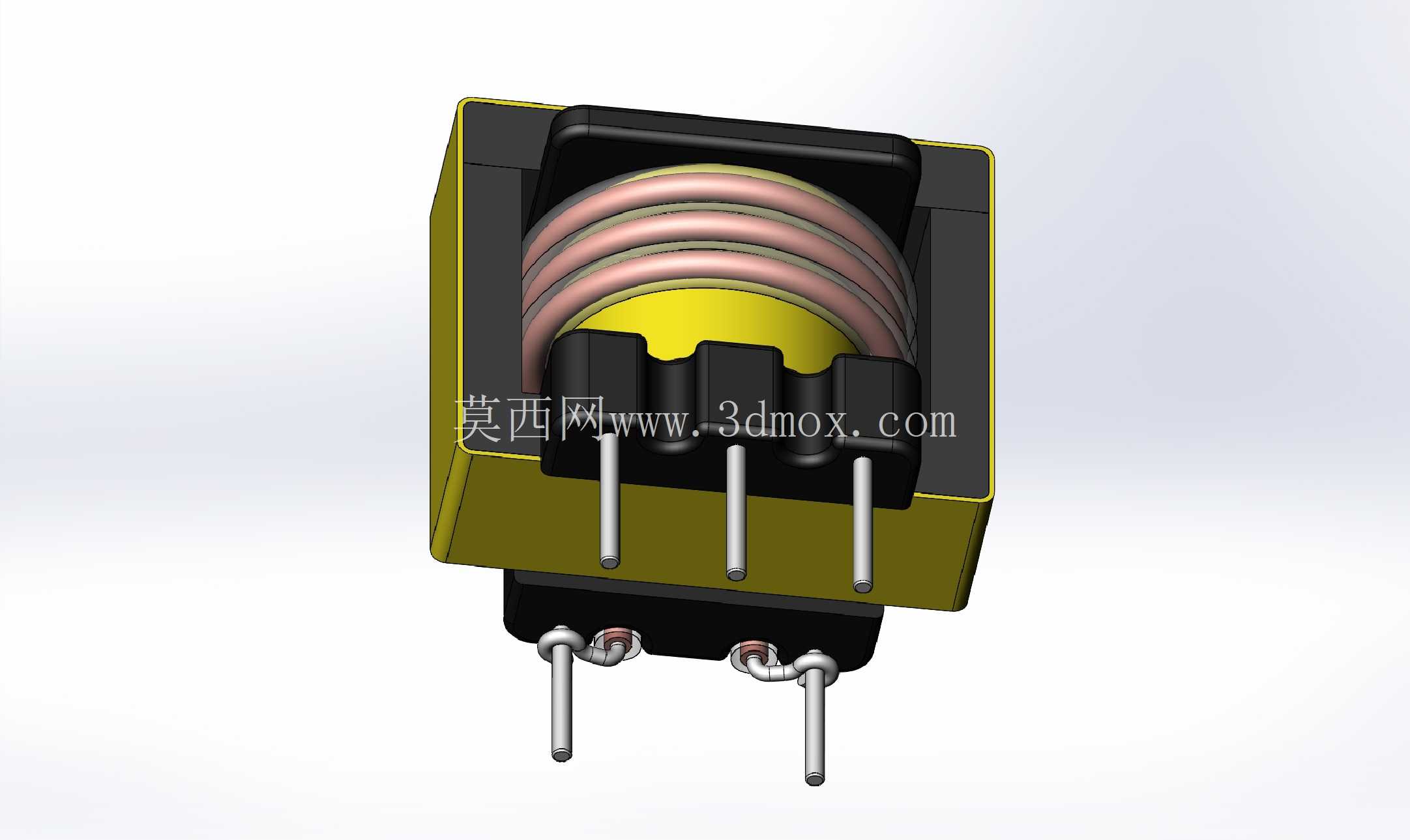

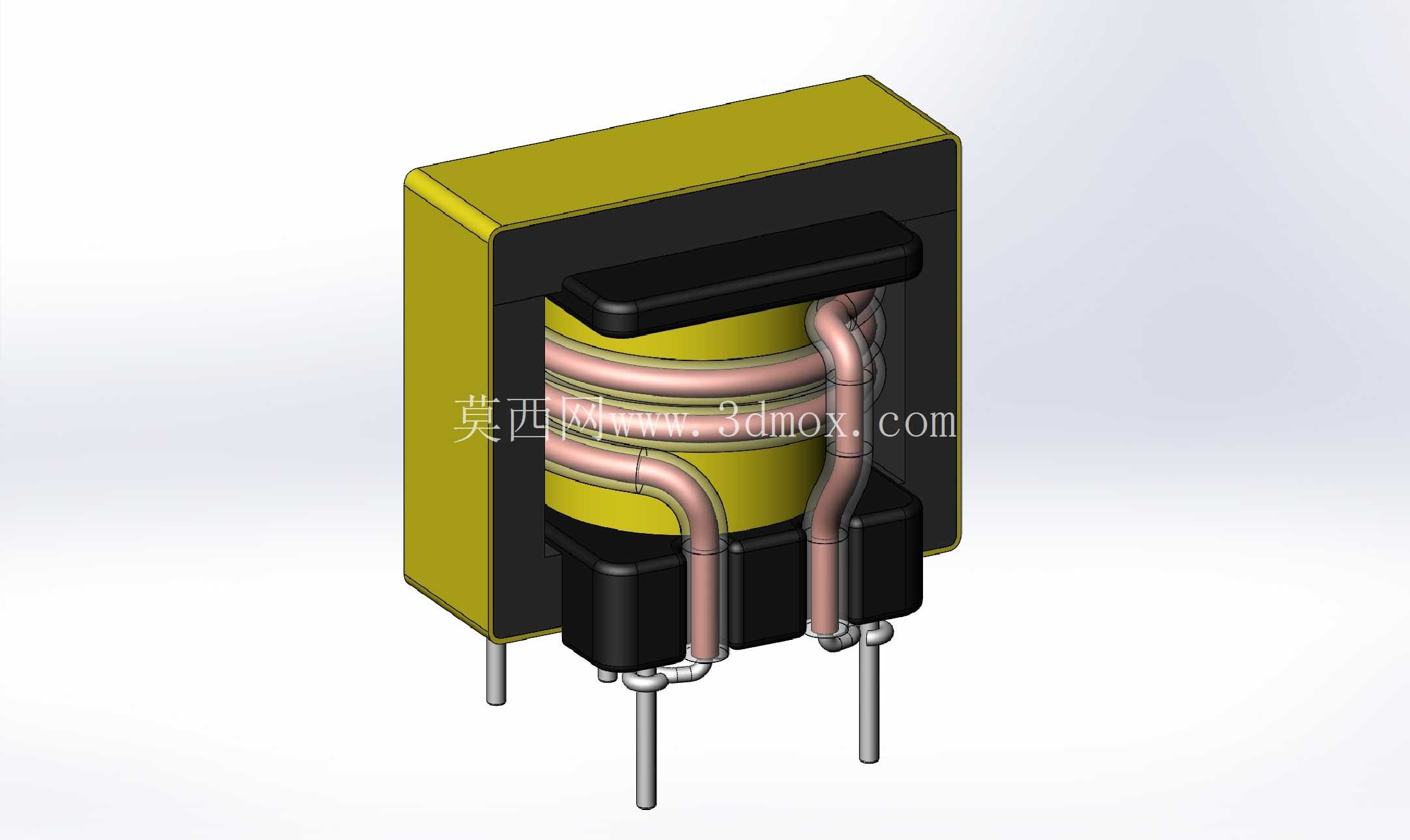

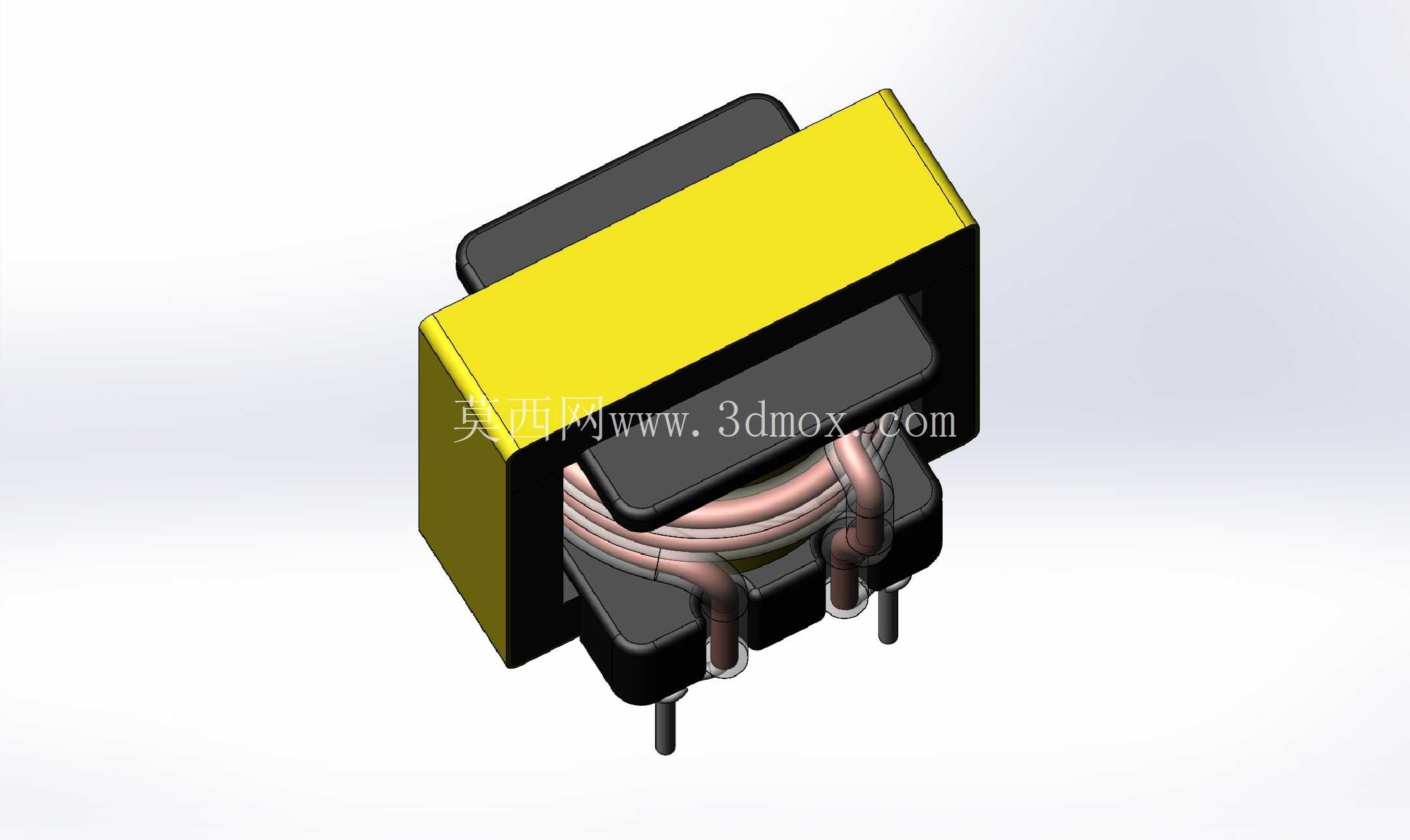

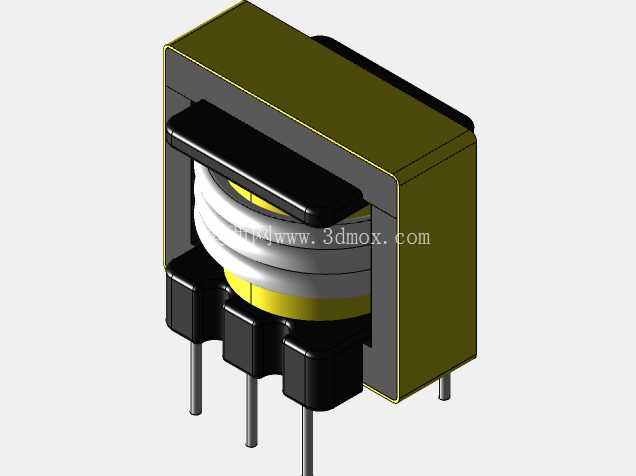

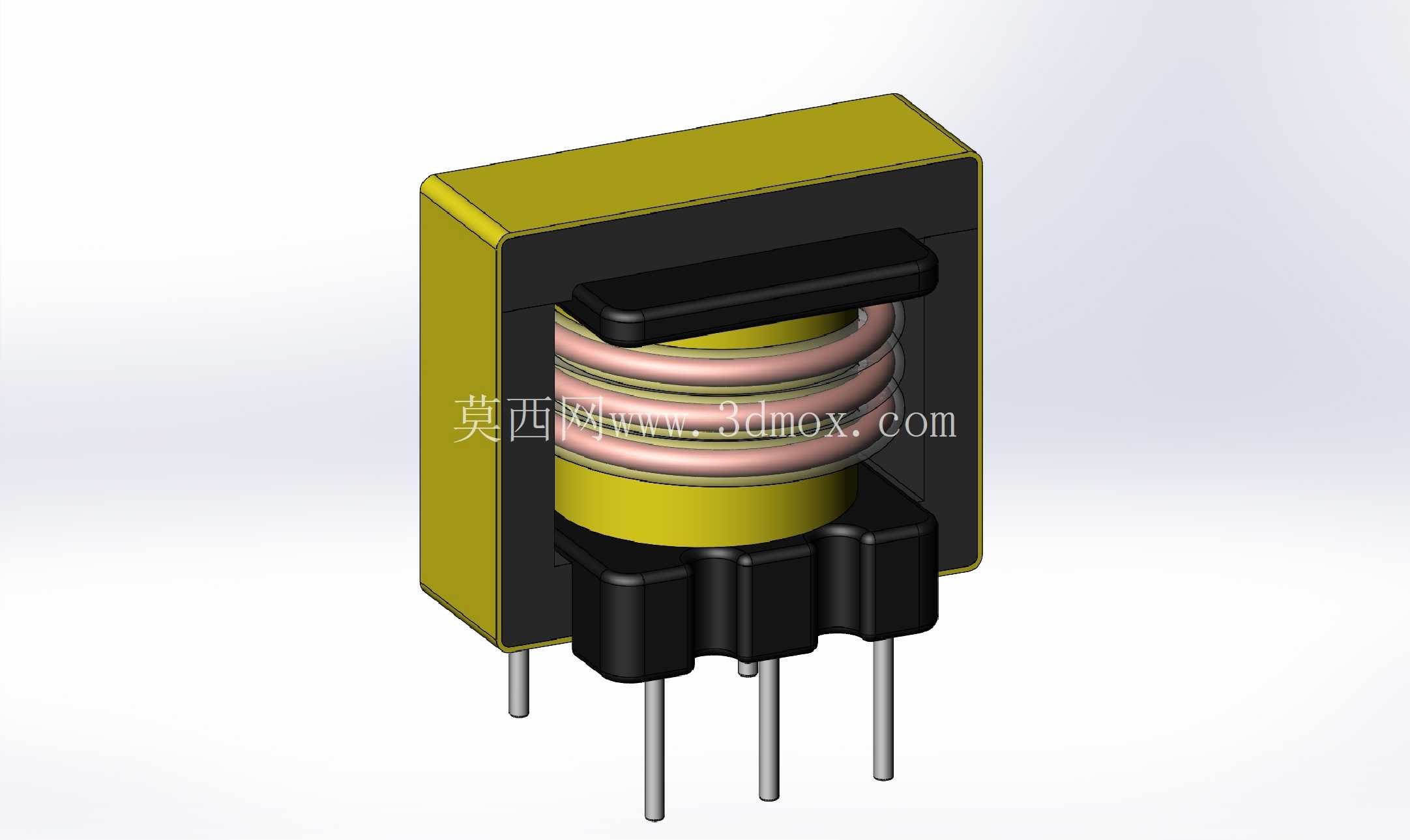

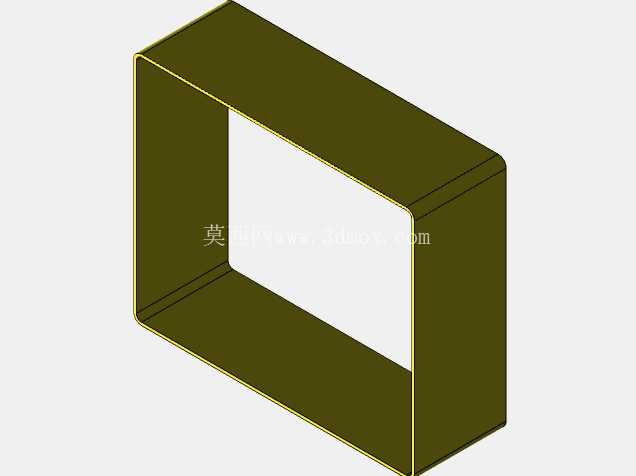

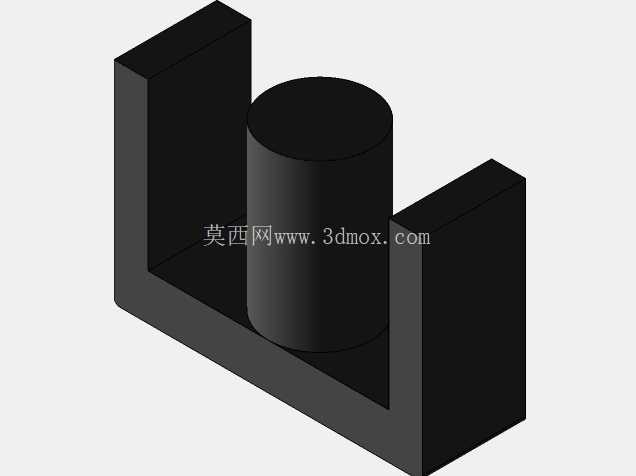

从结构设计逻辑来看，这款产品采用EE型铁氧体磁芯对合结构，磁芯中柱预留符合安规要求的气隙，避免大电流工况下出现磁饱和问题，磁芯外围包裹的黄色绝缘胶带承担磁芯固定、层间绝缘的作用，隔绝磁芯与绕组之间的导电风险。绕组部分采用多层漆包铜线绕制，不同绕组之间垫有绝缘聚酯薄膜，满足初次级之间的耐压绝缘要求，绕组绕制时严格按照拓扑要求的同名端排布，避免电路工作时出现相位反向导致的环路失控、器件损坏问题。底部的黑色电木骨架是整个结构的支撑载体，骨架上设置的绕线槽位可以精准限定每层绕组的排布边界，避免绕线超出骨架边缘导致的绝缘距离不足问题，骨架下方伸出的直插式引脚采用镀锡铜材质，既可以作为绕组线头的焊接固定点，也可以直接插入PCB板对应的安装孔位，通过波峰焊完成与电路板的固定与电气连接，引脚的排布间距符合通用PCB设计的孔位规范，不需要额外定制转接板就能适配多数常规小功率电源的板卡布局。

从安装边界与尺寸适配角度来说，这款立式插装结构的变压器，安装时占用PCB板的平面面积极小，仅需对应引脚位置预留直径适配的金属化过孔即可，安装后的垂直高度适配多数小功率设备的内部腔体空间，不会出现与周边壳体、散热片、其他 tall 器件干涉的问题。设计时需要注意，磁芯与周边金属器件的距离要满足安规要求的爬电距离，引脚伸出PCB板背面的长度要控制在焊接工艺允许的范围内，避免过长导致的引脚短路、过短导致的焊接虚焊问题。在实际电路应用中，这类变压器的绕组参数会根据具体的输入电压范围、输出功率、开关频率做针对性调整，比如输入高压工况下会增加初级绕组匝数，大电流输出工况下次级会采用多股线并绕降低铜损，磁芯气隙的大小也会根据饱和电流的计算值做微调，保证在最大负载电流下磁芯不会进入饱和区，避免开关管过流损坏。

从结构可靠性设计角度，这款产品的磁芯对合面在组装时会采用专用胶水粘接固定，避免设备运输、长期工作振动过程中磁芯出现移位、气隙变化导致的电感量偏移问题，绕组外层缠绕的绝缘胶带除了绝缘作用外，也可以将绕组牢牢固定在骨架上，避免长期冷热冲击下绕组出现松散、层间错位的问题。引脚与骨架的连接位置做了防拉扯结构设计，当焊接完成后受到外力拉扯时，应力不会直接传递到绕组与引脚的焊接点上，避免出现线头脱落、断路的故障。在实际选型应用中，工程师需要根据电路的拓扑结构、工作频率、功率等级核算所需的磁芯截面积、绕组线径、匝数比、气隙大小，这款三维结构可以直接导入PCB设计软件中完成板上布局的干涉检查，提前验证安装空间是否充足，引脚位置是否与板上其他器件冲突，省去手动测绘建模的时间，提升板卡设计的效率，避免后期打样后出现器件安装干涉的问题。
