家用微波炉通用高压供电变压器结构

在民用厨电、小型工业微波加热设备的电气系统搭建中，高压供电单元的核心电磁转换部件一直是结构设计与电气匹配的重点，这类部件的三维建模精度直接影响后续设备整机的布局校验、安装干涉排查以及电气性能仿真的准确性。本次呈现的是适配120V供电体系的通用型微波变压器结构，这类部件广泛应用于家用台式、嵌入式微波炉，以及小型工业微波烘干、实验用微波消解设备的高压回路中，核心作用是将市电回路的低压交流电升压至磁控管工作所需的高压等级，为微波发生单元提供稳定的供电支撑。

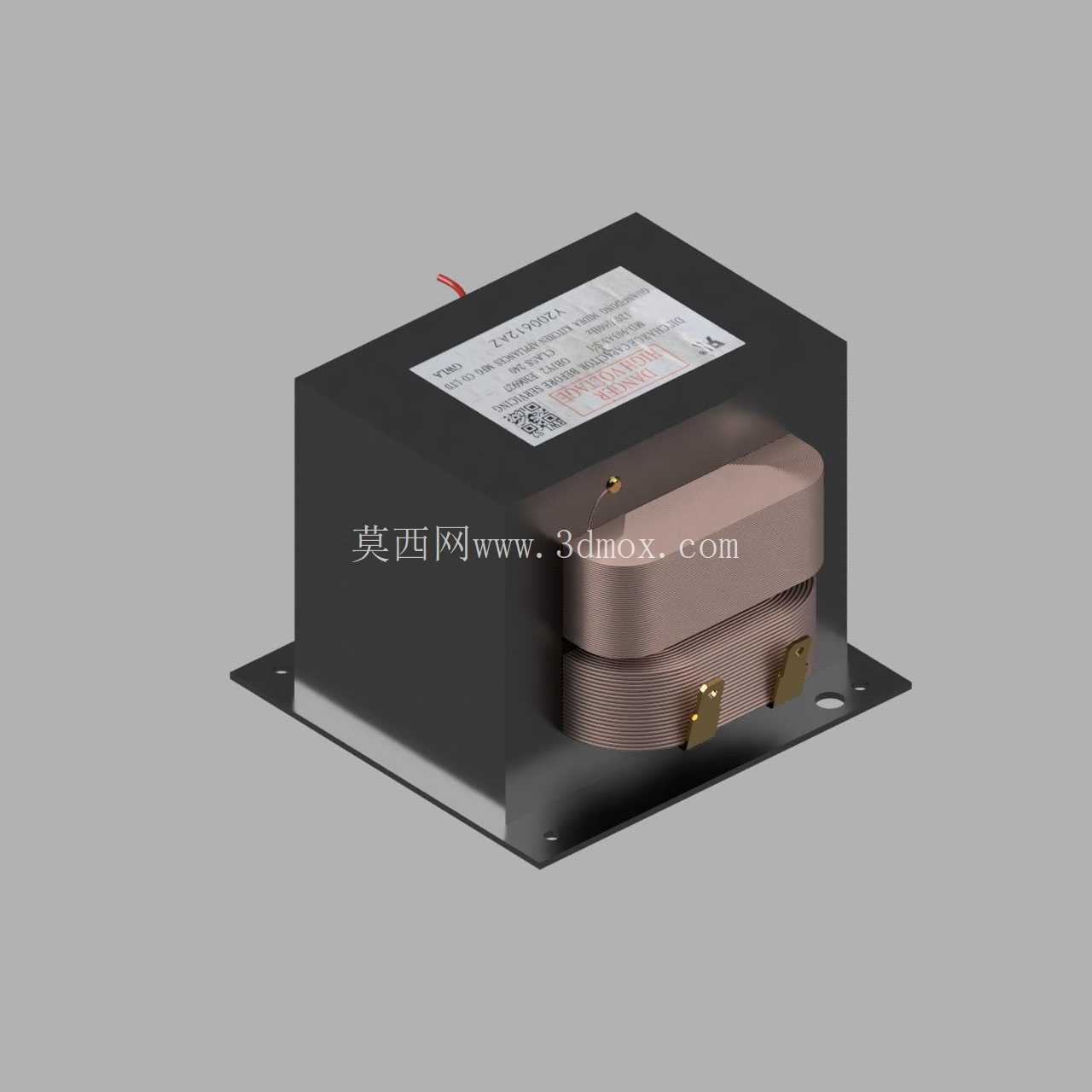

从实际工程应用场景来看，这类微波变压器的安装位置通常位于微波炉腔体侧下方的电气仓内，周边需要预留足够的安全绝缘间隙，同时要避让磁控管、高压电容、散热风道的布局空间，因此建模过程中对安装边界的还原度要求极高。模型还原了产品的带安装支脚的金属底座结构，底座上的两个固定安装孔位完全参照实物的孔距、孔径尺寸设计，安装面的平面度公差在建模时做了对应约束，能够直接用于整机装配时的孔位对位校验，避免实际生产中出现安装孔错位、底座与仓体钣金干涉的问题。

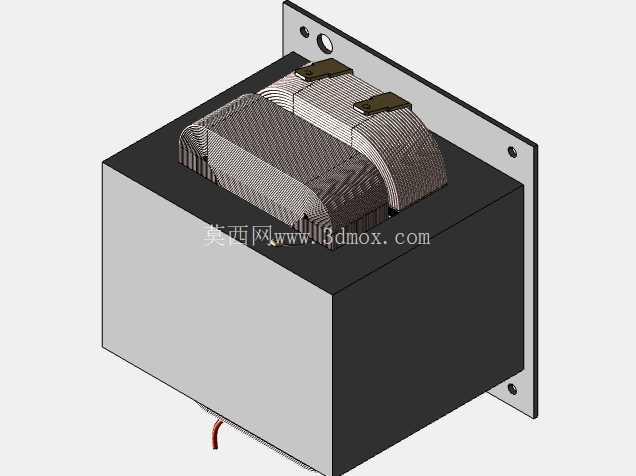

设计思路上，这类通用微波变压器采用了成熟的壳式铁芯结构，铁芯采用叠片式硅钢片堆叠设计，建模时对叠片的压紧结构、侧边的固定卡扣做了细节还原，既保证了电磁通路的结构合理性，也还原了实际生产中的装配逻辑。绕组部分区分了初级低压绕组与次级高压绕组，次级绕组的绕制层数、绝缘层的包覆结构都做了独立建模，绕组端部的接线端子位置、引出线的出线方向完全参照实物布局，能够直接用于电气布线时的走线路径规划，避免高压引线与周边金属部件距离过近引发放电风险。

从功能特性来看，这类微波变压器属于短时高负载工作的电磁元件，工作过程中会产生一定的温升，因此模型还原了绕组与铁芯之间的散热间隙结构，外壳的包覆结构既起到绕组固定、绝缘防护的作用，也预留了对应的散热空间，设计时需要匹配周边的风道流向，保证工作过程中产生的热量能够及时被气流带走。顶部的参数标识铭牌区域也做了对应还原，铭牌的粘贴位置、标识区域的尺寸与实物一致，可用于后续生成生产用的铭牌标识布局图。

在外形尺寸控制上，模型严格参照实物的长宽高边界进行建模，整体的外轮廓尺寸误差控制在极小范围内，能够直接导入整机装配环境中做干涉检查：比如变压器顶部与电气仓上盖板的间隙、侧边与磁控管安装座的距离、前端与高压电容安装位的间距，都可以通过该模型直接完成虚拟装配校验，减少物理样机打样阶段的反复修改成本。每个独立组件都采用单独建模的方式完成，包括铁芯叠片组、初级绕组、次级绕组、绝缘骨架、金属底座、固定卡扣、接线端子、引出线等部件，拆分逻辑完全匹配实际生产的装配流程，可直接用于生成装配工艺指导文件，也可以作为电磁仿真的基础模型，导入仿真软件后赋予对应材料属性即可完成磁场分布、温升特性的仿真计算。

对于结构设计从业者而言，这类高精度的部件模型能够大幅缩短厨电产品的开发周期，在方案设计阶段就可以完成电气仓的布局优化，避免后续因为部件尺寸不匹配导致的结构改模；对于设备选型人员来说，模型还原的安装尺寸、接线位置可以直接用于前期的方案匹配，快速判断该型号变压器是否适配目标设备的安装空间与接线要求；对于三维建模学习者来说，该模型的组件拆分方式、细节还原逻辑也具备较高的参考价值，能够帮助理解电磁类部件的建模思路与装配约束逻辑。需要注意的是，这类变压器在实际应用中次级输出电压等级较高，建模时还原的绝缘结构尺寸是经过实际安全验证的，在做衍生设计时不能随意缩减绝缘层厚度、缩小高压部件与金属外壳的间隙，避免引发绝缘击穿的安全风险。
