可转位错齿三面刃铣削刀具结构

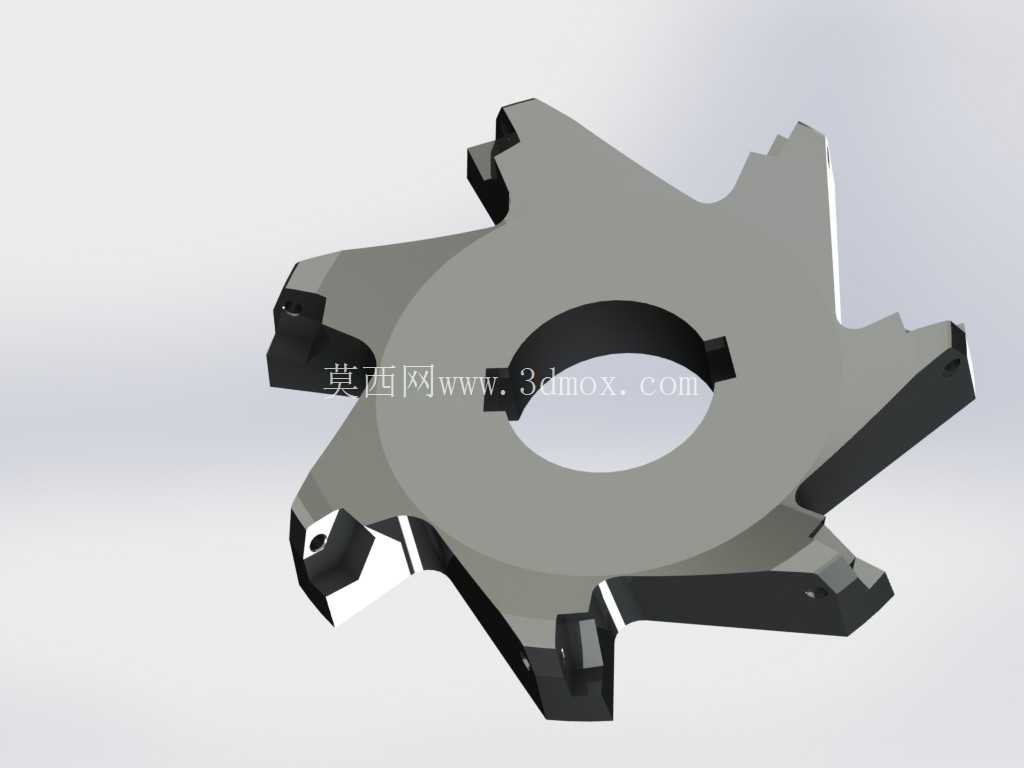

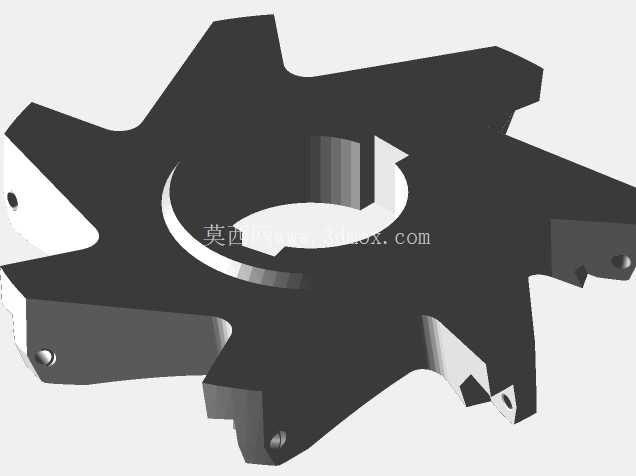

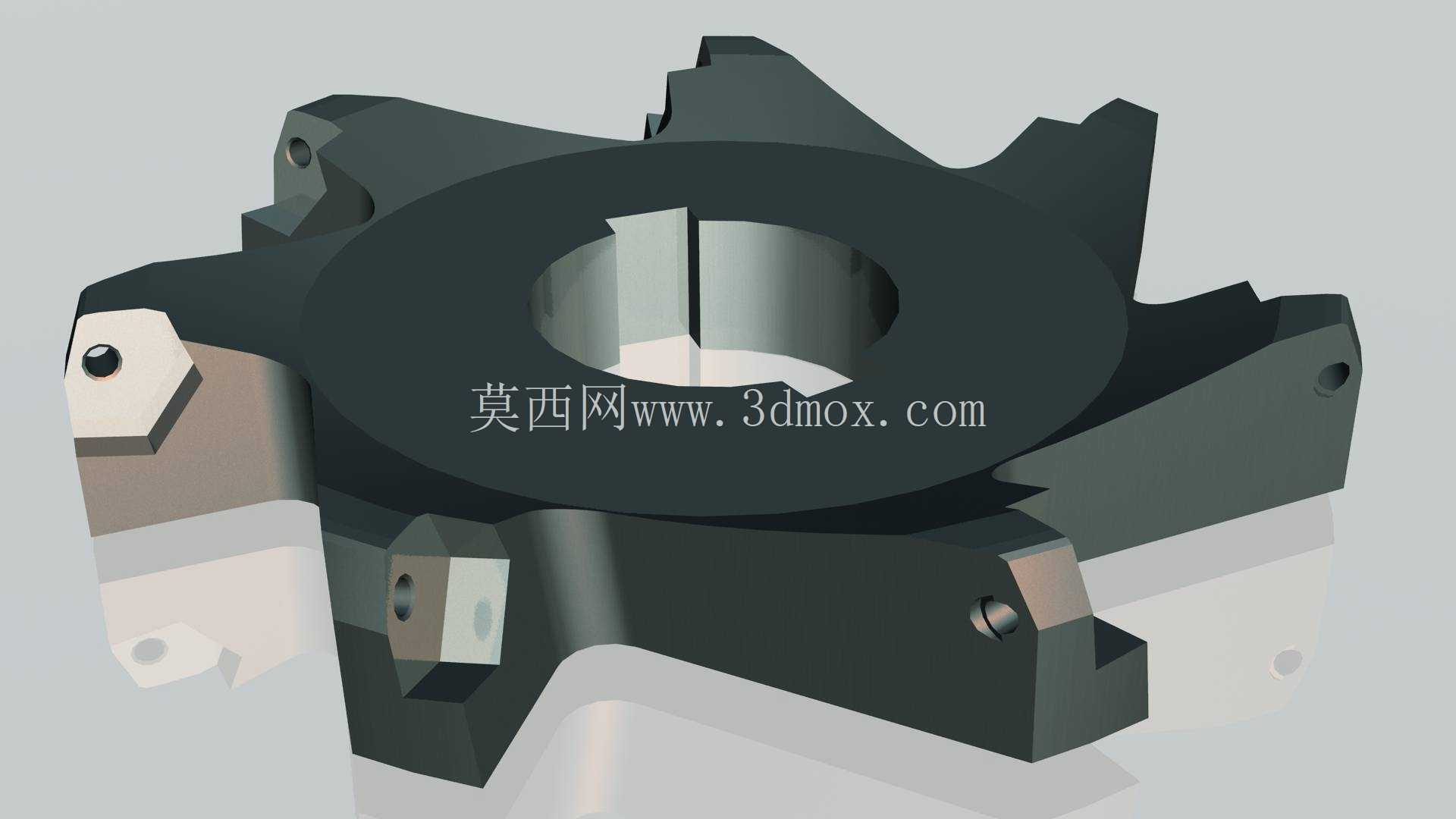

　　这款铣削刀具主要应用于金属切削加工场景，适配立式、卧式加工中心以及专用铣床设备，可完成工件侧面开槽、台阶面铣削、窄槽加工以及端面修型等工序，在模具钢加工、结构件批量铣削、铸件飞边去除等工况下都能稳定发挥作用。刀具采用错齿排布的刀体结构，相邻刀齿的切削刃沿轴向错开分布，能有效分散切削过程中的冲击载荷，避免连续切削带来的共振问题，相比直齿铣刀，切削过程更平稳，排屑空间更充裕，加工深槽时不容易出现切屑卡滞刮伤已加工表面的问题。刀体上的刀片座采用模块化设计，每个切削单元通过锁紧螺钉固定硬质合金可转位刀片，刀片磨损后无需重新刃磨刀体，仅需松开螺钉转动刀片更换新的切削刃即可继续作业，能大幅减少换刀停机时间，适配批量生产的快节奏加工需求。

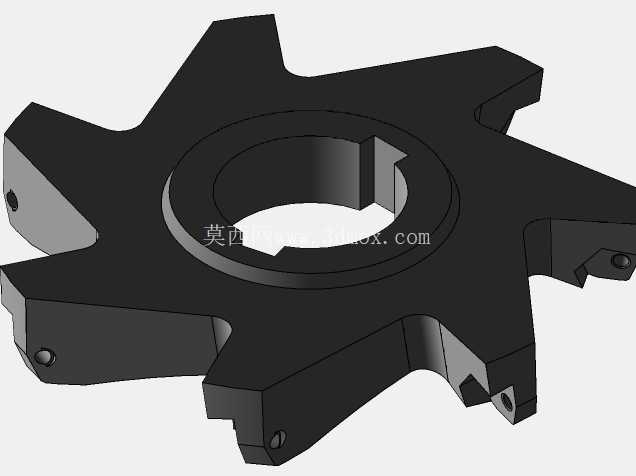

　　中心安装孔采用标准键槽定位结构，可直接与机床标准刀杆配合，安装时通过端面键传递扭矩，孔位公差按照h7级精度设计，能保证刀体与主轴的同轴度，减少高速旋转时的径向跳动，提升加工表面质量。刀体外缘的刀齿采用不等分齿距设计，能打破切削过程中的振动频率，避免与机床主轴系统产生共振，在大切深、大进给的粗加工工况下，能有效降低切削噪音，提升刀体的抗冲击寿命。刀体本身采用合金钢整体调质处理，表面做发黑防锈处理，刀片座的定位面经过精磨加工，保证每个刀片安装后的径向跳动、轴向跳动控制在0.02mm以内，无需额外对刀即可满足常规加工的精度要求。

　　从安装边界来看，刀体外径适配常规80mm规格铣刀的加工行程，中心孔尺寸适配标准铣床刀杆，轴向宽度可覆盖3-20mm宽度的槽型加工需求，安装时需保证刀体端面与刀杆定位面贴合无间隙，锁紧螺母的扭矩按照刀具安装规范控制，避免夹紧力过大导致刀体变形。在实际加工应用中，这款刀具可适配钢件、铸铁、有色金属等多种材质的切削作业，针对不同加工材质可更换对应牌号的可转位刀片，无需更换整个刀体，能降低刀具库存成本。切削过程中，错齿结构让每个刀齿的切削负荷更均匀，单齿切削厚度稳定，不会出现部分刀齿过载崩刃的问题，排屑槽的倾斜角度经过优化，切屑可顺着槽型顺利排出，不会缠绕在刀体上影响加工连续性。

　　刀体上的每个刀片座都设计有定位靠面，刀片安装时靠面与刀片侧面完全贴合，能承受较大的切削侧向力，即使在断续切削的铸件加工场景下，也不会出现刀片移位的问题。刀具做动平衡校准，可适配中高速铣削工况，在满足线速度要求的前提下，能提升进给参数，缩短单件加工时长。
