DIN5480标准渐开线花键轴结构设计

在重型传动系统的扭矩传递环节，花键连接是兼顾同轴度与承载能力的核心结构形式，这款遵循DIN5480标准的W系列花键轴，主要应用在需要大扭矩传递、同时要求轴上零件轴向滑移或精准定位的工况中，比如工程机械的变速箱动力输出端、机床主轴进给机构、风电齿轮箱的中间传动段，这类场景下普通平键连接无法满足交变载荷下的应力分散要求，容易出现键槽压溃、轴头断裂的失效问题，而渐开线花键的多齿啮合特性，能让齿面接触应力均匀分布，即便在频繁正反转、冲击载荷的工况下，也能保持稳定的传动精度。

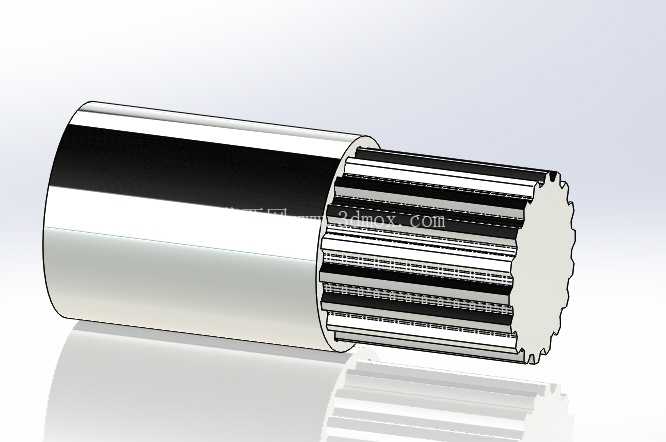

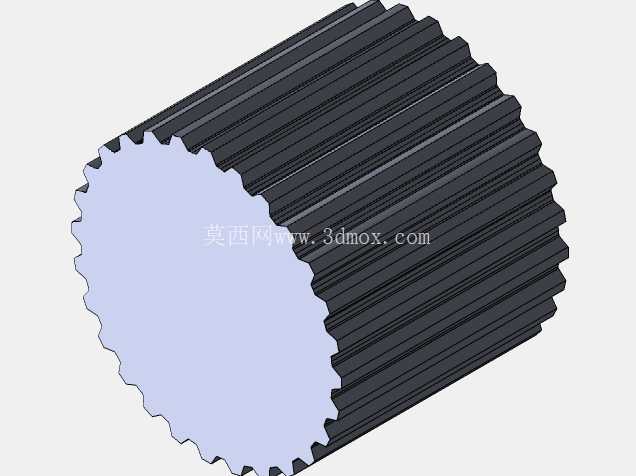

从结构设计逻辑来看，这款花键轴采用圆柱光轴段加端部花键段的组合形式，光轴段主要用于安装滚动轴承、支撑传动齿轮或者同步带轮，外圆尺寸经过精密磨削，能满足IT6级的公差要求，和轴承内圈配合时选择k6过渡配合，既保证装配时的定位精度，又避免过盈量过大导致轴承游隙变小引发的发热问题。端部的花键段采用DIN5480标准的30度压力角渐开线齿形，模数为4，齿数28，齿侧配合选择中等间隙的配合等级，既可以满足固定连接时的无侧隙传动要求，也能适配滑动连接时花键套的轴向移动需求，齿顶和齿根都做了圆角过渡处理，避免热处理后的应力集中，齿面经过高频淬火处理，硬度达到HRC55-60，能承受长期啮合带来的磨损。

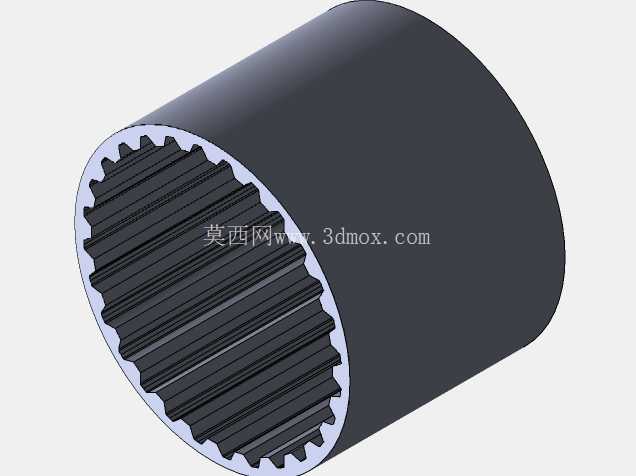

实际选型应用时，需要重点关注安装边界的尺寸匹配：光轴段的外径为120mm，对应的安装轴承座内孔、轴上零件的毂孔都要匹配这个尺寸，同时要预留轴肩的定位尺寸，轴肩高度控制在5mm左右，既能给轴承内圈提供足够的支撑面，又不会因为轴肩过高导致轴承拆卸困难。花键段的有效配合长度需要和配套的花键毂长度匹配，通常花键段长度比花键毂长2-3mm，避免装配时出现端面顶死的问题，同时要注意花键的定心方式，DIN5480标准的花键采用齿侧定心，相比大径定心、小径定心的形式，更适合有冲击载荷的传动场景，齿侧的配合间隙能补偿一定的安装同轴度误差，降低装配时的对中难度。

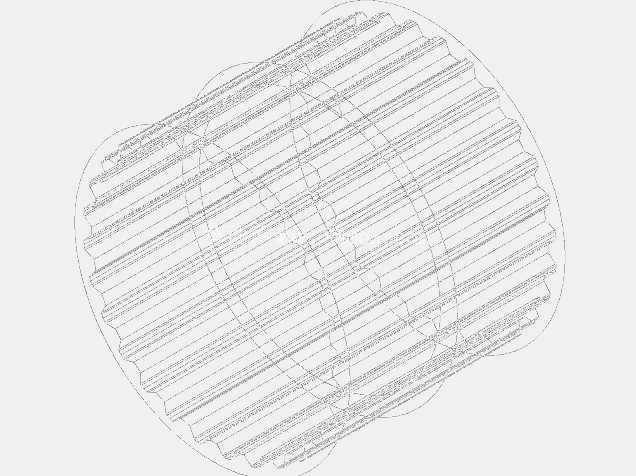

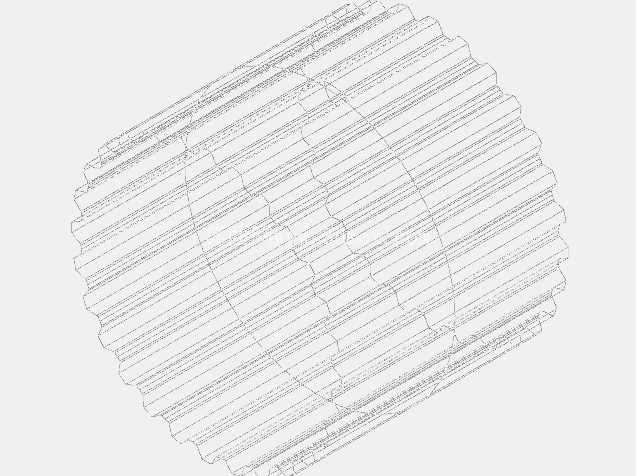

在三维建模过程中，这类标准件的建模需要严格遵循标准参数，首先绘制渐开线齿形的基准曲线，通过方程驱动生成准确的渐开线轮廓，再通过圆周阵列生成全部28个轮齿，齿根的过渡圆弧要和标准要求的圆角半径一致，避免建模时出现直角棱边导致后续有限元分析时出现应力奇异的问题。光轴段和花键段的过渡位置要设计退刀槽，退刀槽的宽度和深度要满足加工工艺要求，方便滚齿加工时刀具的退刀，同时退刀槽的位置要避开轴承安装面，避免影响轴承的配合精度。轴端要设计倒角，通常为C2的45度倒角，方便装配时零件的导入，也能避免轴端的锐边划伤操作人员。

从实际使用的失效预防角度，设计时还要考虑润滑结构的布置，如果是用于滑动花键连接的场景，需要在轴中心设计油孔，连通到花键齿面，通过压力润滑在齿面形成油膜，降低滑动时的摩擦阻力，避免齿面出现干摩擦导致的拉伤。如果是固定连接的花键，装配时要在齿面涂抹厌氧胶，防止工作过程中花键套出现轴向窜动，同时要在花键段的端部设计挡圈槽，安装轴用弹性挡圈实现花键套的轴向定位。这类花键轴的动平衡等级需要根据工作转速确定，当工作转速超过3000r/min时，需要做G6.3级的动平衡校正，在轴端设计动平衡去重面，避免高速运转时出现振动过大的问题。
