气动杠杆式锯齿夹紧工装结构设计

这套气动杠杆式锯齿夹紧结构，在中小批量机加工、压铸后工序去毛刺、零部件装配工位的应用覆盖率很高，尤其适配定位基准统一、需要频繁快速装卸工件的作业场景，相比传统的螺旋压紧、偏心轮压紧结构，它的夹紧动作响应速度能提升60%以上，操作人员不需要施加额外的手动操作力，只需要控制气路换向阀就能完成整个夹紧、松开的循环，能大幅降低一线操作工人的劳动强度，也能避免手动夹紧力不一致导致的工件装夹变形、加工过程中工件移位的问题。

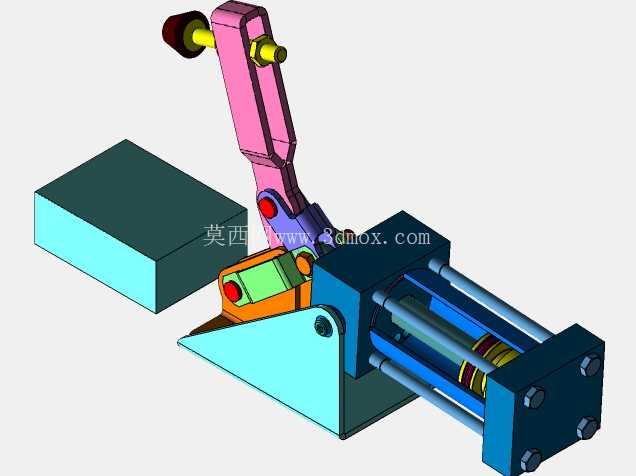

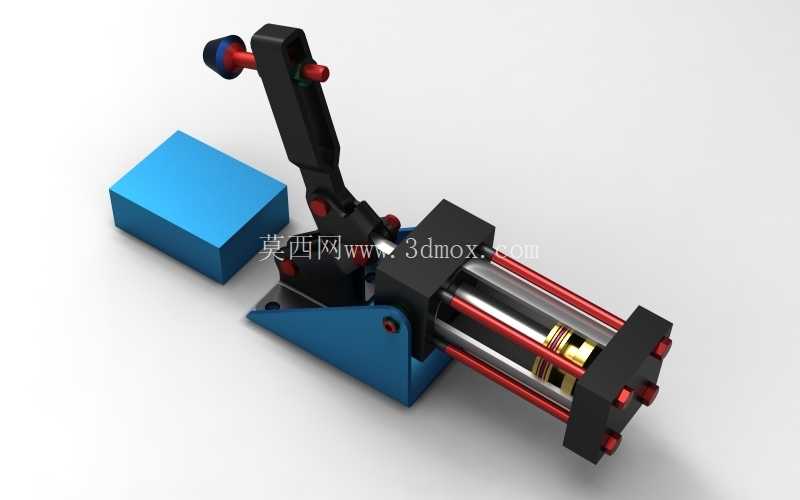

从结构功能逻辑来看，整套机构的动力输入来自尾部的标准气缸组件，气缸缸筒采用双导杆结构搭配红色的硬质导向拉杆，能避免活塞杆承受径向载荷，延长气缸密封件的使用寿命，气缸的输出力通过中间的铰接杠杆臂传递到前端的压头位置，杠杆臂的铰接点经过力臂比优化，在常规0.5-0.7MPa的工厂压缩空气气源压力下，前端压头能输出足够的压紧力，适配黑色金属、有色金属毛坯件的装夹需求，压头位置设计了锯齿形咬合结构，也就是这套结构命名里锯齿松对应的核心特征，锯齿面的齿形角度经过淬火处理，硬度达到HRC45-50，咬合工件表面的时候不会出现打滑，哪怕工件表面有轻微的铸造氧化皮、残留的脱模剂，也能保证夹紧的可靠性，不会因为切削力、打磨的振动力导致工件松脱。

设计这套结构的时候，首先要考虑的是安装边界的适配性，底部的蓝色安装支座采用直角折弯式结构，两个方向都预留了沉头安装孔，可以直接固定在标准T型槽工作台上，也可以搭配定制的过渡连接板安装在专用工装底板上，安装孔的孔距按照通用工装的安装模数设计，不需要额外做打孔改造就能适配多数现有工位的安装条件。杠杆臂的运动行程做了限位设计，压头抬起的最大高度足够操作人员取放工件，不会出现压头和工件吊装、取放路径干涉的问题，手动操作端的红色手柄是作为气路故障、气源临时中断时候的应急操作部件，不需要额外拆卸机构就能手动完成松夹动作，避免出现气源异常时工件无法取出的生产停滞问题。

在实际选型适配的时候，要注意整套机构的外形尺寸和待装夹工件的尺寸匹配，这套结构的夹紧行程是固定的，针对不同厚度的工件，可以通过调整压头位置的调节螺栓来适配，不需要更换整个杠杆组件。气缸的选型要结合工位需要的实际夹紧力计算，不要盲目选大缸径的气缸，不然会导致机构整体尺寸变大，占用过多的工作台安装空间，也会增加压缩空气的消耗量。导向拉杆的表面做了硬氧化处理，耐磨性能好，长期往复运动也不会出现拉毛、卡滞的问题，所有铰接位置都镶嵌了自润滑铜套，日常维护只需要定期在注油点添加少量润滑脂就能保证长期顺畅运行，不需要频繁拆解更换易损件。

从结构细节的设计考量来看，压头的锯齿面做了微小的倾斜角度，夹紧的时候锯齿会先接触工件的边缘位置，随着杠杆的下压，咬合深度逐渐增加，不会出现压头刚接触工件就把工件推离定位面的问题，侧面的蓝色定位挡块是和安装支座一体加工的，定位面的垂直度、平面度都按照工装夹具的通用公差要求控制，能保证工件装夹后的重复定位精度控制在0.1mm以内，满足多数铣削、钻孔、打磨工序的精度要求。整套机构的所有外露零部件都做了发黑或者喷塑处理，能适应车间里有切削液、金属粉尘的作业环境，不会轻易出现锈蚀、涂层脱落的问题，使用寿命比普通的手动夹具长3-4倍。

很多一线的结构设计人员在做这类气动夹紧工装的时候，容易忽略杠杆铰接点的间隙控制，这套结构的铰接轴和铜套之间的配合间隙控制在0.02-0.03mm，既保证转动灵活，又不会因为间隙过大导致夹紧的时候压头出现晃动，影响装夹精度。气缸的两端都设置了缓冲调节结构，夹紧和松开到位的时候不会出现刚性撞击，能降低工位的作业噪音，也能减少冲击对机构零部件的损伤。气路接口设置在气缸的尾部侧面，不会和杠杆臂的运动路径产生干涉，接气管的时候可以顺着安装支座的侧面走线，布置整齐也不会被运动部件刮蹭损坏气管。
