75mm行程可调式手动夹紧工装夹具

在中小批量零件加工、装配工位的工件定位场景中，手动夹具始终是兼顾操作灵活性与装夹可靠性的核心工装选择，这款夹持范围覆盖0-75mm的手动夹具，正是针对离散制造场景下多规格工件快速装夹需求开发的结构方案。从实际使用场景来看，这类手动夹具不需要外接气源、电源等动力源，完全依靠操作人员手动施力完成夹紧与松开动作，非常适合零散工件的钳工装配、小型零件铣削钻孔加工时的临时定位、焊接工位的工件预固定，以及维修现场的零部件夹持作业，在没有配套动力管线的流动作业场景下，这类纯机械结构的夹具优势尤为明显，不会因为动力供给限制影响工位布置灵活性。

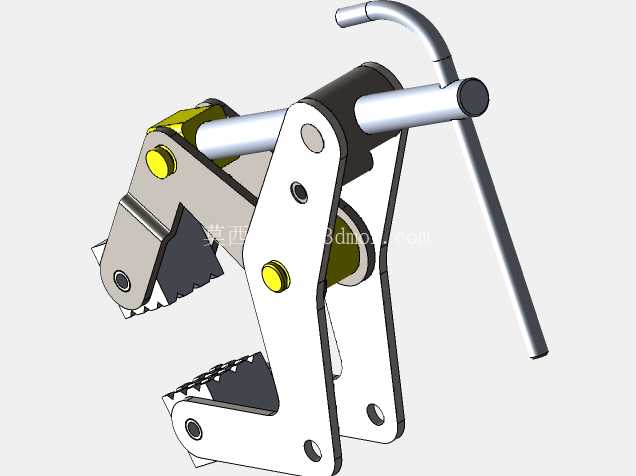

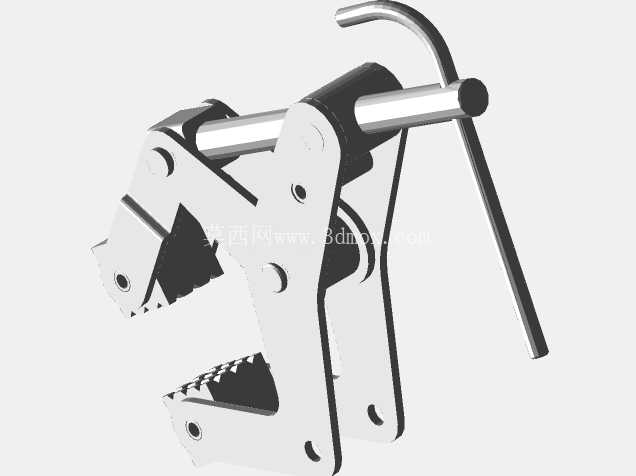

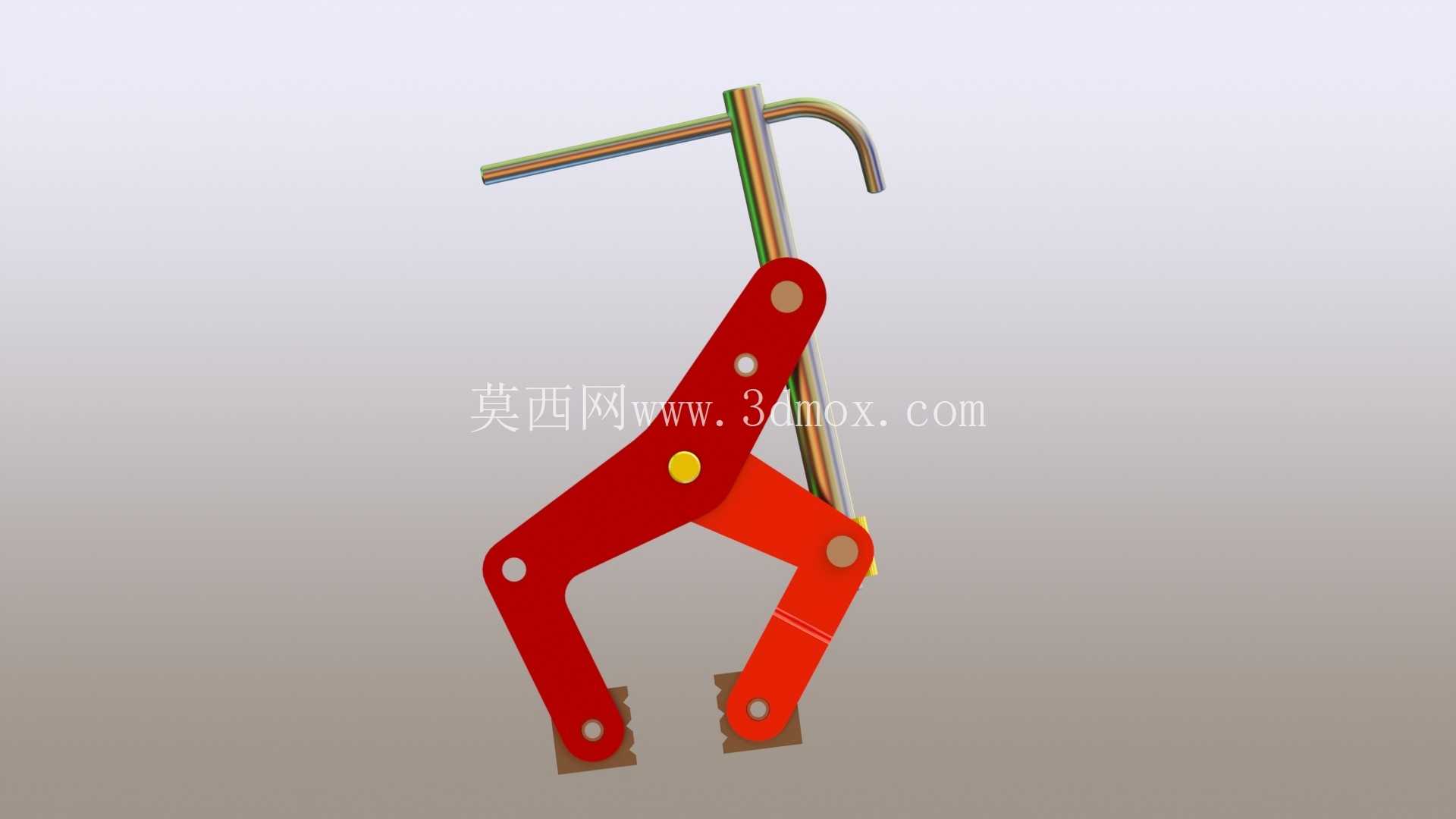

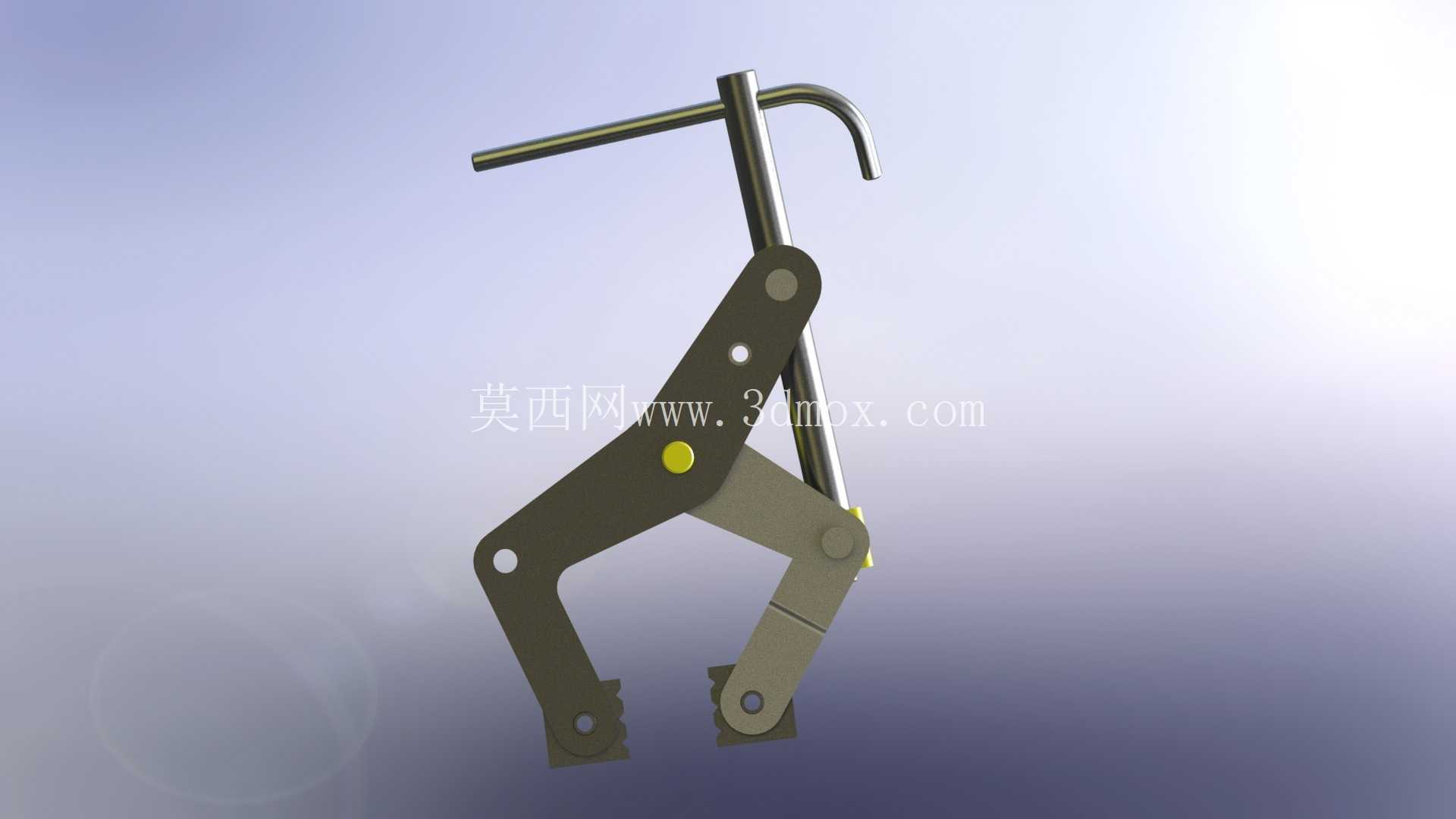

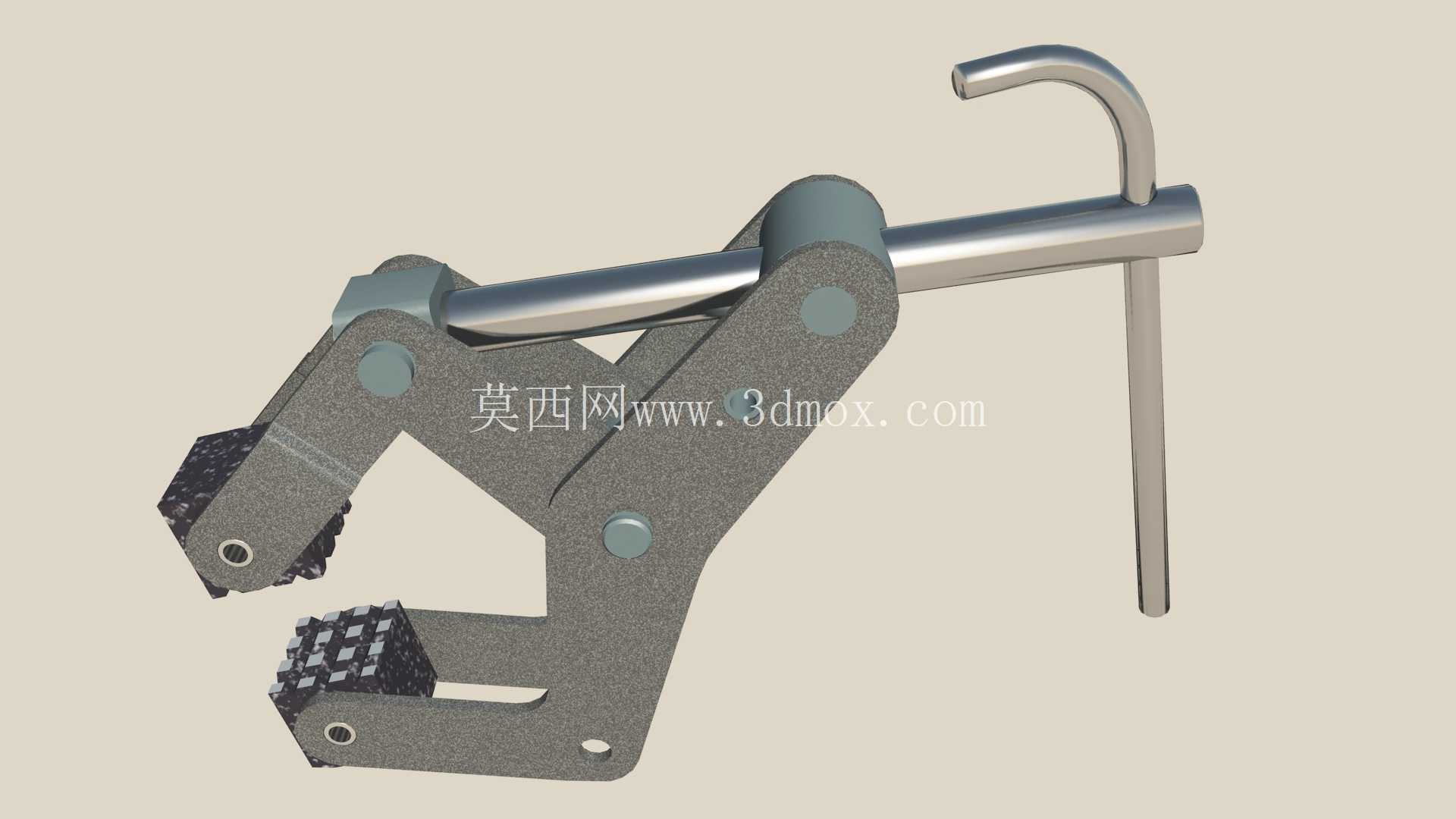

从功能特性层面看，这款夹具采用连杆式增力结构设计，操作人员在手柄端施加较小的握力，通过多组铰接连杆的力臂放大作用，就能在夹持端输出足够的夹紧力，避免装夹薄壁零件时因为施力过大造成工件变形，同时也能保证常规硬度工件装夹时不会出现夹持松动、加工过程中工件移位的问题。夹具的夹持端做了带防滑齿的接触块设计，接触块通过铰接轴与夹臂主体连接，能够在夹持不同外形的工件时自动适配接触面角度，不管是方形型材、圆形棒料还是异形轮廓的零件，夹持面都能和工件表面形成足够的接触面积，不会出现点接触压伤工件表面、或者夹持力集中导致工件局部变形的问题。夹具顶端设置的T型操作手柄，符合人手握持施力的人机工程角度，操作人员扳动手柄时手腕不需要过度弯折，长时间重复装夹操作也不容易产生作业疲劳，手柄末端的弯钩结构还可以在夹具处于松开状态时挂靠在工位旁的挂架上，避免工装随意堆放造成的铰接部位磕碰损伤。

从设计思路层面拆解，这款夹具的所有铰接转动部位都采用了销轴加耐磨衬套的配合结构，夹臂主体采用高强度钢板冲压成型后做表面发黑处理，兼顾结构强度与防锈性能，铰接位置的销轴做了淬火硬化处理，能够承受长期反复转动带来的磨损，延长夹具的整体使用寿命。夹臂上设置的限位结构，能够精准控制夹具的最大张开行程，保证0-75mm夹持范围内的每一个开度都能稳定输出夹紧力，不会因为张开角度过大导致连杆机构越过死点，出现夹具意外松脱的安全隐患。夹持端的接触块采用可更换设计，当接触齿因为长期使用出现磨损、或者需要适配特殊材质工件更换软质接触垫时，只需要拆下接触块的固定销轴就能完成替换，不需要整体更换夹具主体，能够有效降低工装的长期使用成本。

从安装边界与尺寸适配角度看，这款夹具的主体结构在最大张开状态下的横向占用尺寸控制在合理范围内，夹臂的厚度方向尺寸紧凑，不管是直接固定在钳工工作台台面上作为台钳的补充夹持工具，还是通过底部安装孔固定在专用焊接工装、钻孔工装的基板上，都不会占用过多的工位安装空间。夹具闭合状态下的整体高度较低，在加工小型零件时不会因为夹具本身高度过高干涉刀具的走刀路径，也不会在焊接作业时遮挡操作人员的焊接视线。75mm的最大夹持范围，覆盖了日常加工场景中绝大多数小型零件的夹持尺寸需求，从几毫米厚度的薄板零件到直径70mm左右的棒料、型材，都可以通过这款夹具完成稳定装夹，不需要针对单一尺寸的工件专门制作专用夹具，能够有效减少生产现场的工装储备数量，降低工装管理的复杂度。

在实际结构建模过程中，这款夹具的所有铰接部位都按照实际装配公差做了间隙配合处理，连杆机构的运动轨迹经过反复校核，保证手柄扳动过程中没有运动卡滞、夹臂开合动作顺畅，所有转动副的限位位置都做了圆角过渡处理，避免应力集中导致的零件断裂问题。夹臂的受力部位做了局部加厚设计，在夹紧力输出最大的死点位置，结构强度能够承受额定夹持力下的载荷，不会出现夹臂变形、销轴弯曲的问题。整体结构没有多余的冗余设计，每个零件都承担明确的功能作用，既保证了使用可靠性，也控制了夹具本身的重量，操作人员可以单手完成夹具的移动、装夹操作，适配多工位流动作业的使用需求。
