气动杠杆式压紧夹持工装结构设计

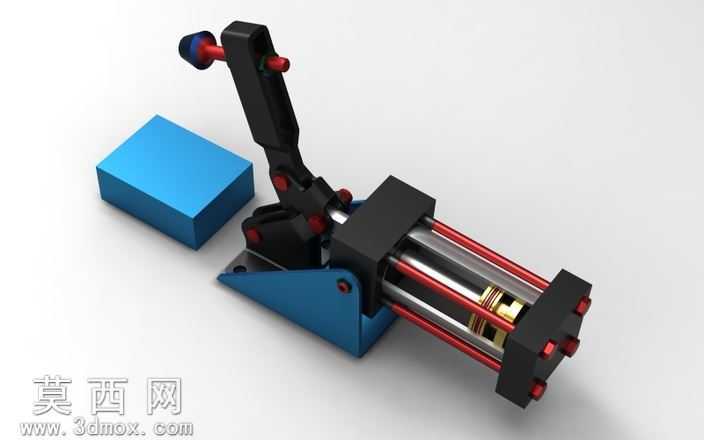

本作品为气动驱动的杠杆式压紧夹持工装，采用SolidWorks完成全参数化三维建模，建模过程中对各零部件进行独立的特征构建，从基座的三角支撑结构、杠杆压臂的铰接点位，到气动缸体的活塞杆、端盖紧固螺栓、进出气接口，再到压头的防滑缓冲结构，均按照实际工装的装配逻辑完成配合约束，确保各运动部件无干涉，铰接处的转动自由度、气动杆的直线移动自由度设置符合实际运动逻辑。渲染阶段采用哑光金属材质模拟工装的钢制结构件，对气动缸的缸筒部分赋予亮面金属质感还原镀铬杆件的视觉效果，压臂操作端的手柄采用红蓝双色防滑塑胶材质，基座的蓝色支撑件做磨砂金属漆面处理，被夹持的模拟工件采用亮蓝色阳极氧化铝材质，通过打光突出各部件的结构轮廓与材质差异，清晰展现工装的压紧工作状态。结构设计上采用气动缸作为动力输出源，通过杠杆铰接结构将活塞杆的直线推力转化为压臂的下压夹紧力，相比手动夹具具备更高的夹紧力一致性与操作效率，三角式基座结构保证工装安装后的结构稳定性，铰接点位的轴销连接设计便于后期维护更换易损件，压臂末端的压头位置可根据待夹持工件的尺寸进行小幅调整，适配一定范围内不同规格工件的压紧需求。设计思路围绕工业生产中工件快速装夹的实际需求展开，将气动驱动的省力特性与杠杆机构的力放大特性相结合，在保证夹紧力满足加工要求的前提下，尽可能简化工装的整体结构，减少不必要的冗余零部件，降低工装的制造成本与维护难度，同时兼顾操作的便捷性，手动操作杆可在气动系统断气时完成应急松夹操作，提升工装使用的安全性与场景适配性，整体结构紧凑，安装固定方式简便，可直接集成到各类自动化生产线、工装工作台中作为工件定位压紧单元使用。
