工业级锻造作业用牛角式铁砧结构设计

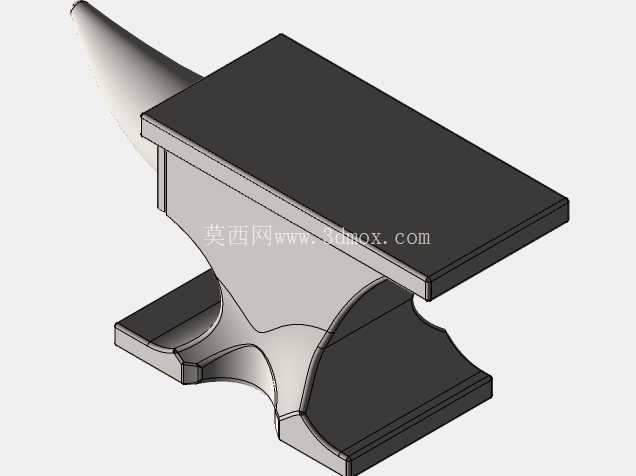

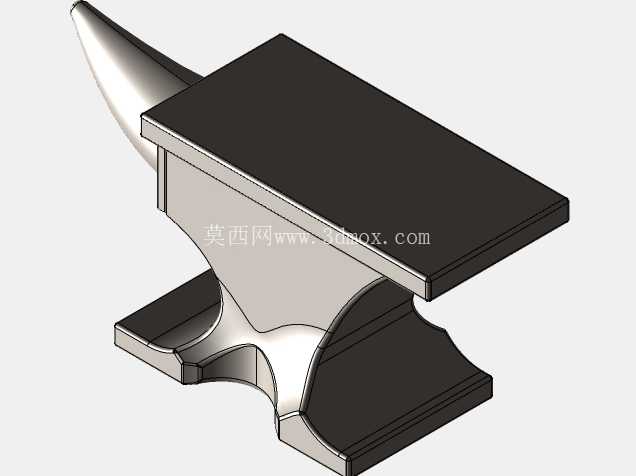

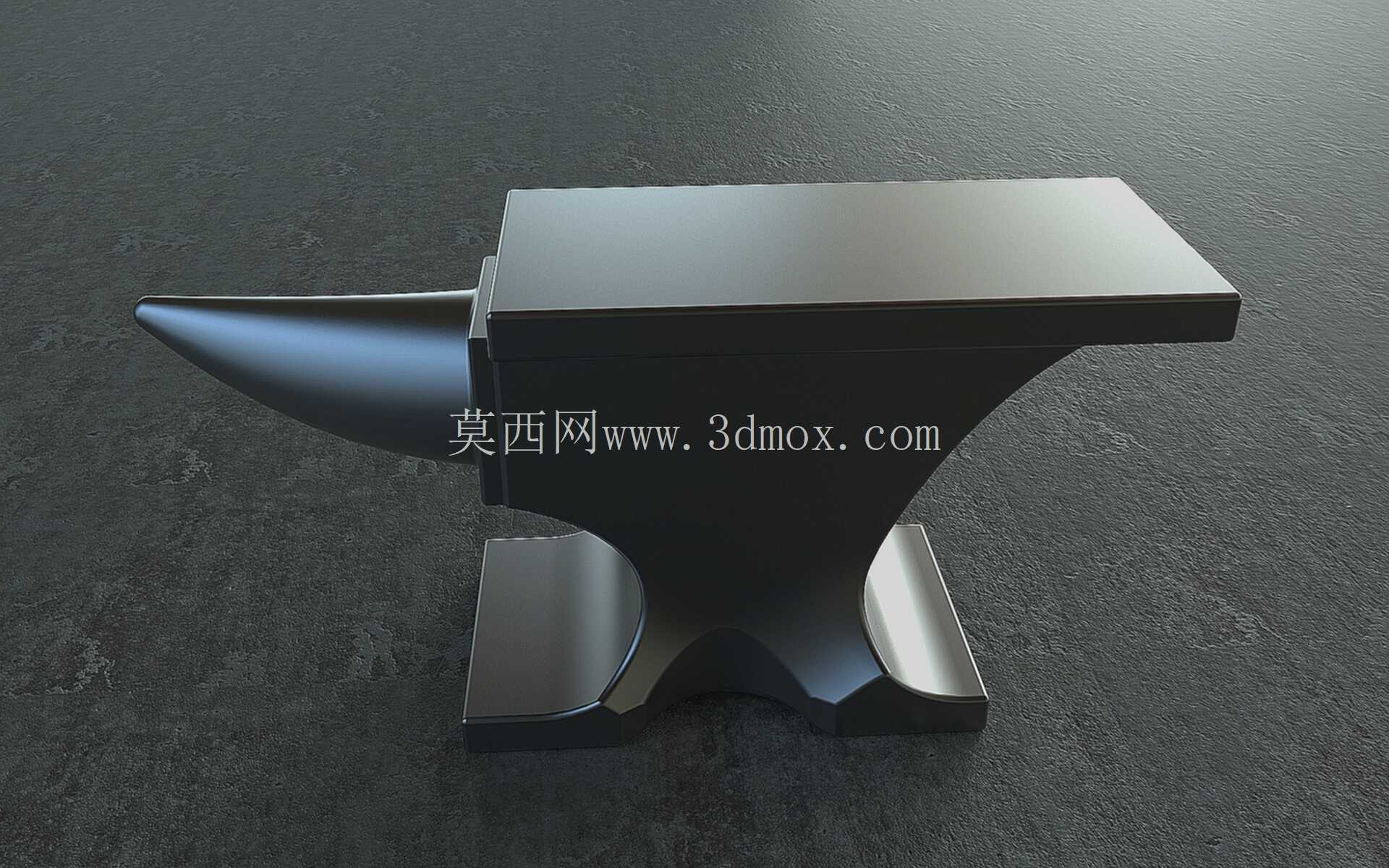

　　在金属热锻、小型工件手工修整、首饰打制、五金维修等作业场景中，铁砧是承载锻打冲击力、为工件提供刚性支撑的核心工装，其结构合理性直接影响锻件成型精度与作业效率。这款牛角式铁砧的整体结构采用经典的单角砧布局，主体支撑部分为上宽下窄的变截面箱型结构，顶部平整工作面经过平面度校准，可满足平面锻打、工件校直、錾切作业的平面度要求，工作面边缘做了小半径倒角处理，避免长期受冲击出现边缘崩裂的问题。一侧延伸的锥形牛角结构为渐变圆弧曲面，从根部到端部直径逐步收窄，可适配不同曲率半径的环形工件、弧形锻件的弯曲成型作业，比如铁环煨弯、勺类工件弧面成型、小型挂钩弯制等工序，都可以依托牛角部分的曲面完成精准塑形，无需额外制作成型靠模。

　　底部的两个对称安装支脚做了加宽处理，支脚底面为精加工平面，安装时可通过螺栓穿过支脚预设的安装孔，将铁砧牢牢固定在木质或钢制砧座上，安装边界需保证砧座整体重量不低于铁砧自重的15倍，才能有效吸收锻打时的反向冲击力，避免作业时砧体出现弹跳、位移的问题，支脚与主体连接位置做了大圆弧过渡结构，可分散锻打时传递到根部的应力，避免长期受冲击出现根部断裂的失效问题。从功能设计层面来看，顶部平整工作面的硬度经过表面淬火处理，表层硬度可满足反复锤击的耐磨要求，芯部保留足够的韧性，避免硬度过高受大冲击力时出现整体脆裂；牛角部分的曲面经过连续平滑处理，没有明显的折角与台阶，在弯制工件时不会在工件表面留下压痕，可保证成型工件的表面质量。

　　实际作业中，平面区域可完成大部分的平直锻打工序，比如扁铲錾切、工件校平、铆钉铆接、小型零件冲裁等操作，牛角区域除了弯制作业，还可以用来完成工件的局部拔长、圆弧面修整，针对不同规格的环形件，可选择牛角上不同直径的位置作为支撑，匹配工件的内径需求，无需频繁更换工装。设计过程中重点考量了冲击力的传递路径，锻打时的冲击力从顶部工作面垂直向下传递，通过中间的变截面支撑结构逐步分散到两个底部支脚，最终传递到下方的砧座与基础，整个传力路径没有应力集中的锐角结构，所有转角位置都做了应力释放的圆弧处理，可大幅提升铁砧的整体使用寿命，避免长期高频锻打出现结构开裂。

　　安装时需要注意，铁砧的顶面高度需匹配作业人员的身高，一般以作业人员自然站立时，握拳的拳面高度与砧面齐平为宜，过高会导致锻打时手臂发力不畅，过低则需要长期弯腰作业，增加劳动强度；固定螺栓需加装防松垫圈，避免长期受振动出现螺栓松动的问题，砧座与地面之间可加装橡胶减震垫，减少锻打时的振动传递到地面，降低作业噪音。在小型机修车间、手工锻造工坊、首饰加工工作室、职业院校钳工实训场地中，这类铁砧都是不可或缺的基础工装，相比双角铁砧，单角牛角砧的结构更紧凑，占用安装空间更小，同时兼顾了平面作业与曲面成型的功能，适配绝大多数小型金属加工作业的需求。其工作面的平面度公差控制在合理范围内，可满足錾切、校直等工序对支撑面的精度要求，牛角部分的曲面轮廓度经过校准，弯制工件时可保证弧形轮廓的顺滑度，不会出现局部凹凸的问题。日常使用中需要注意避免在砧面进行超过额定冲击力的重型锻打，比如大吨位空气锤的直接锤击，防止砧面出现凹陷变形，长期使用后如果砧面出现轻微的凹凸不平，可通过平面磨削的方式修复，恢复工作面的平面度，牛角部分如果出现磨损导致曲面变形，可通过堆焊后打磨的方式修复原有曲面轮廓，延长整体使用寿命。
