研磨机专用双销锁紧扳手结构设计

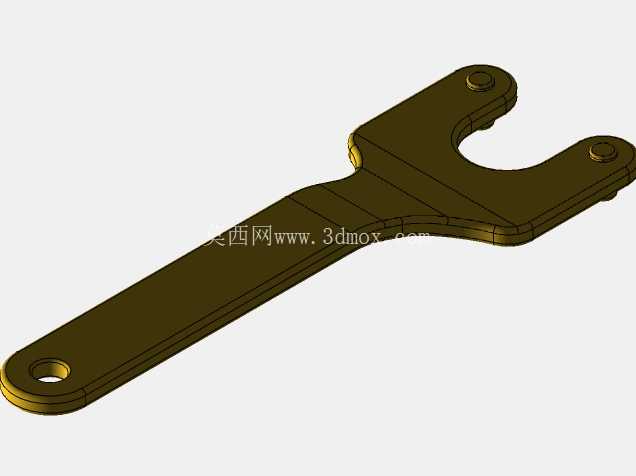

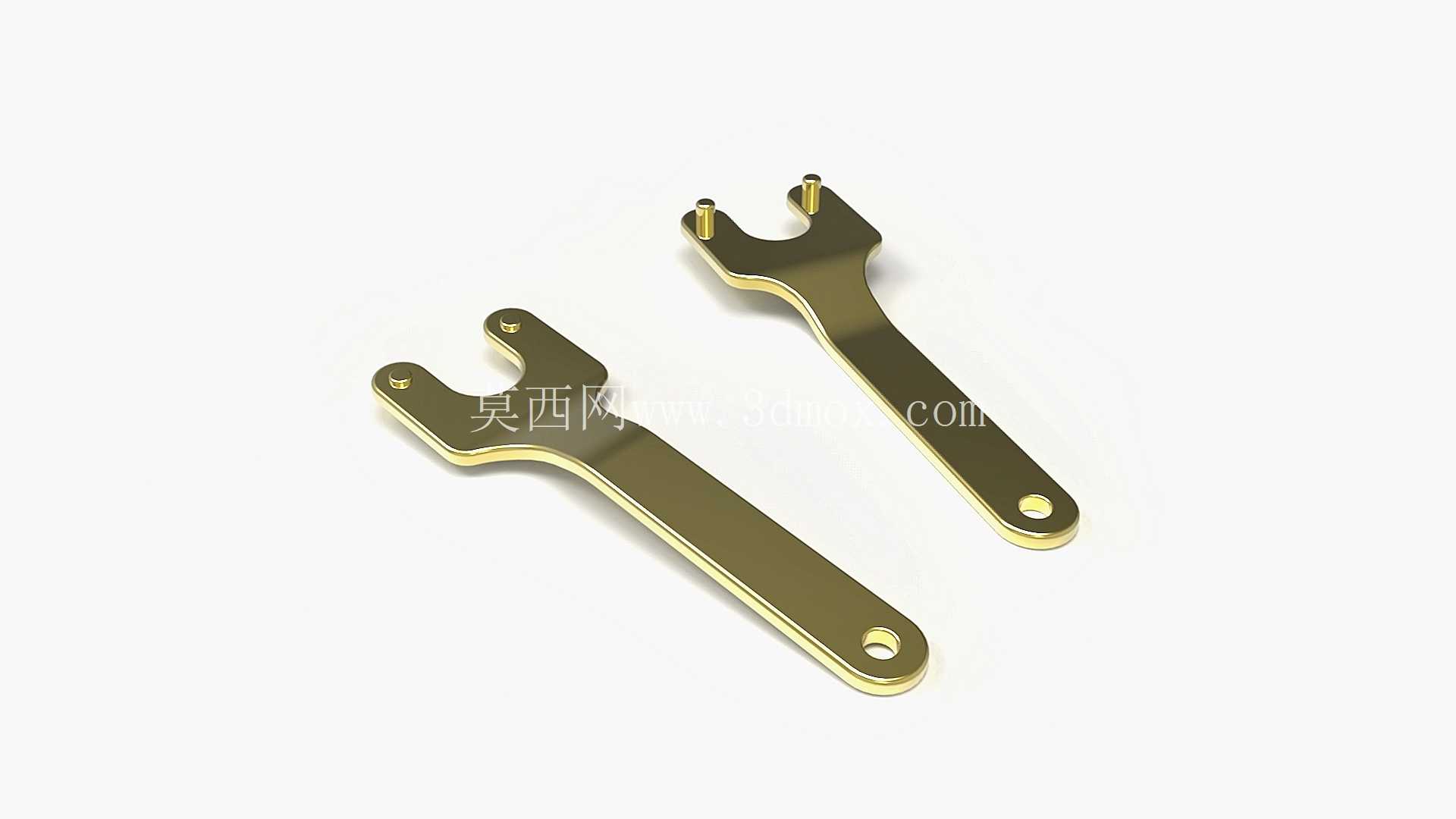

　　在磨床日常运维、砂轮更换的作业场景里，这类双销扳手是一线操作师傅离不开的配套工装，和常见的开口、活动扳手不同，它的受力结构完全针对研磨机主轴锁紧螺母的销孔设计，不会出现普通扳手打滑蹭伤螺母外圆、施力偏移导致销孔崩边的问题。从结构上看，扳手整体采用长柄加U型叉头的布局，叉头端部的两个圆柱销是核心受力部件，两个销的中心距严格匹配对应型号研磨机锁紧螺母的销孔间距，装配时销体完全插入销孔，受力方向沿销的轴向垂直传递，不会对螺母外圆产生径向挤压力，能有效保护锁紧螺母的外观和配合精度，避免反复拆装后螺母出现圆度变形、无法锁紧的问题。

　　长柄的长度设计经过力矩核算，既保证普通成年男性单手操作时能输出足够的锁紧力矩，满足主轴锁紧的预紧力要求，又不会因为力臂过长导致施力过载，损坏主轴轴承或者锁紧螺纹。手柄末端的悬挂孔是细节设计，方便作业后将扳手挂在设备旁的工具架上，避免随手放置导致的工具遗失，也能和其他同类型扳手做区分，减少不同型号设备工具混用的概率。设计这类扳手的时候，首先要确认对应研磨机锁紧螺母的销孔参数，包括销孔直径、销孔中心距、螺母端面到设备外壳的安全间隙，叉头的开口宽度要略大于锁紧螺母的配合轴径，保证拆装时叉头能顺利卡入，不会和轴径发生干涉。

　　两个定位销和叉头本体的连接采用过盈压装加焊接补强的工艺，避免大扭矩施力时销体从叉头脱落，销的端部做小倒角处理，方便对准销孔快速插入，即使在设备旁光线不佳、操作空间狭窄的场景下，也能快速完成对位。扳手本体的截面采用变厚度设计，叉头位置厚度更大，承受扭矩的抗弯强度更高，手柄位置厚度适当减薄，降低整体重量，长时间手持操作也不会产生明显的负重感。整体外形做了圆角过渡处理，没有尖锐的棱角，避免操作时划伤手部，表面的镀层处理不仅能提升防锈能力，也能降低表面粗糙度，握持时的手感更顺滑。

　　在实际使用场景中，这类扳手主要用于台式研磨机、万能工具磨床的砂轮更换作业，更换砂轮时需要先松开主轴锁紧螺母，拆下旧砂轮后装上新砂轮，再按规定力矩锁紧螺母，整个过程中扳手的双销结构能保证施力均匀，不会因为单点受力导致螺母偏斜，影响砂轮的安装同轴度，进而避免砂轮运转时出现跳动、振动超差的问题，保障磨削加工的精度和设备运行的安全性。设计建模时需要重点关注几个安装边界：一是叉头开口的深度，要保证销体完全插入销孔时，叉头底部不会和主轴端面发生碰撞，预留至少1mm的安全间隙；二是两个定位销的同轴度和位置度公差，控制在0.1mm以内，避免出现销体插不进销孔、或者插入后卡滞的问题；三是手柄的弯曲角度，要保证操作时手部和设备外壳之间有足够的操作空间，不会出现磕碰手的情况。和通用扳手相比，这种专用扳手的作业效率能提升40%以上，也能大幅降低拆装过程中损坏设备零部件的概率，是磨床类设备必备的随机专用工具。建模过程中可以先根据实测的螺母参数绘制叉头的轮廓草图，拉伸生成本体后再添加定位销特征，最后做圆角和倒角的细节处理，整体结构没有复杂的曲面特征，建模难度不高，但对尺寸精度的要求比较高，尤其是销孔中心距这个核心参数，必须和实物完全匹配，否则加工出来的扳手无法正常使用。
