多规格L型定位角板工装组件

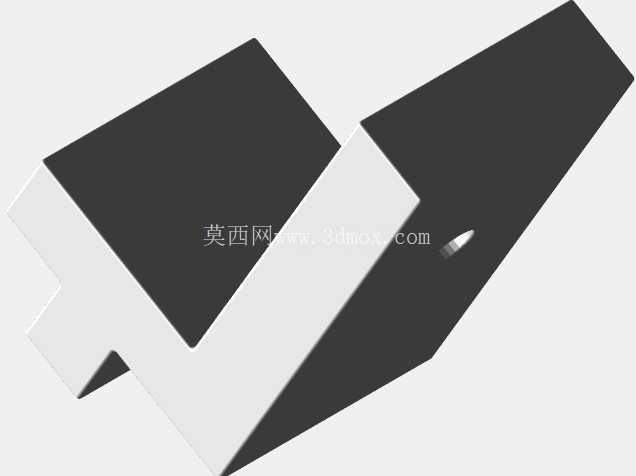

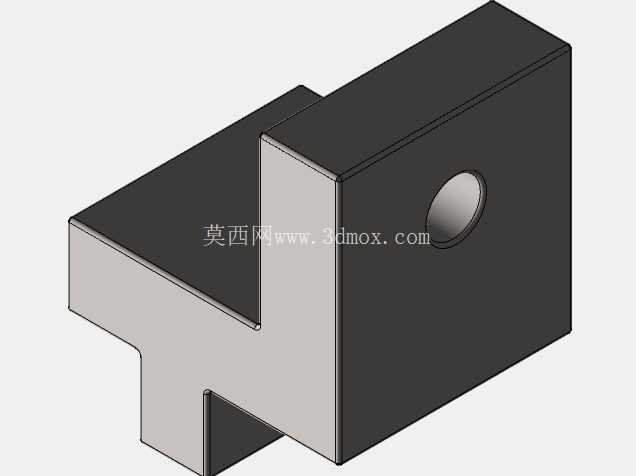

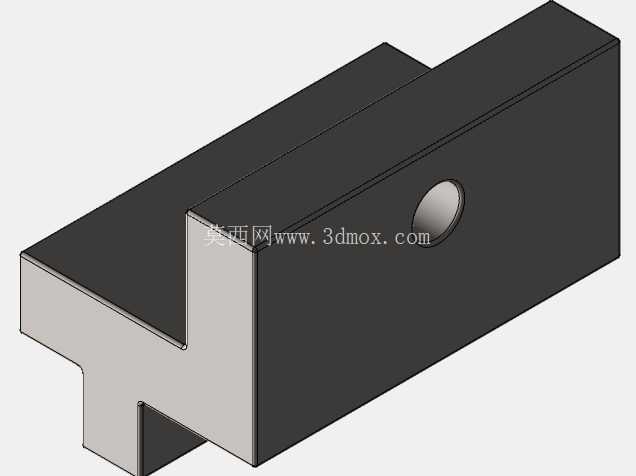

这套角板组件主要面向工装夹具搭建、小型设备机架装配、检具定位支撑等场景使用，区别于标准等边角钢类型材，这套组件做了针对性的结构优化，每一块角板都采用L型弯折的主体结构，弯折处做了内R过渡处理，避免应力集中导致的长期受力形变，同时在竖直安装面上预留了沉头安装孔，可直接通过内六角螺栓固定在型材机架或者工作台台面上，不需要额外加工避让沉孔，安装时螺栓头完全沉入孔内，不会突出安装面干涉后续搭载的工件。

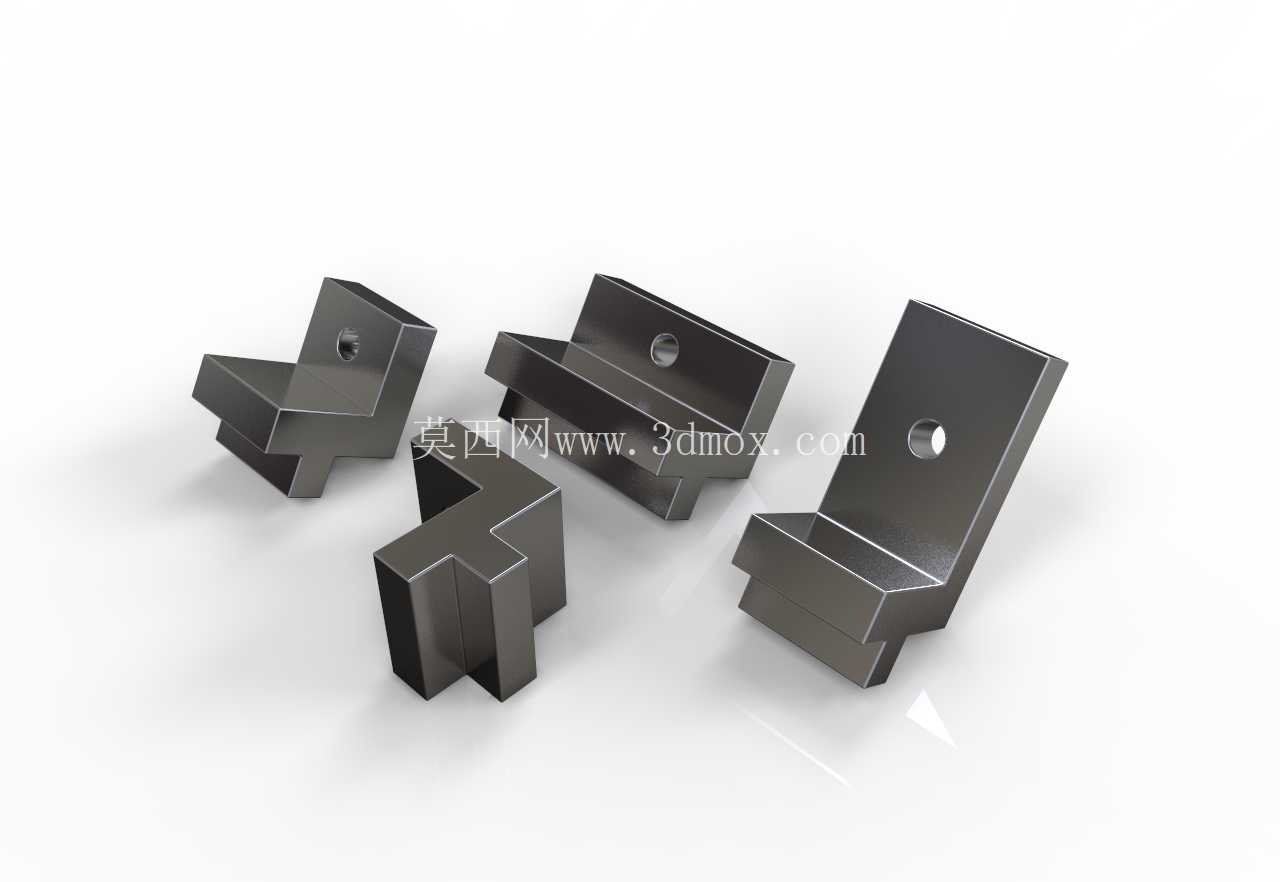

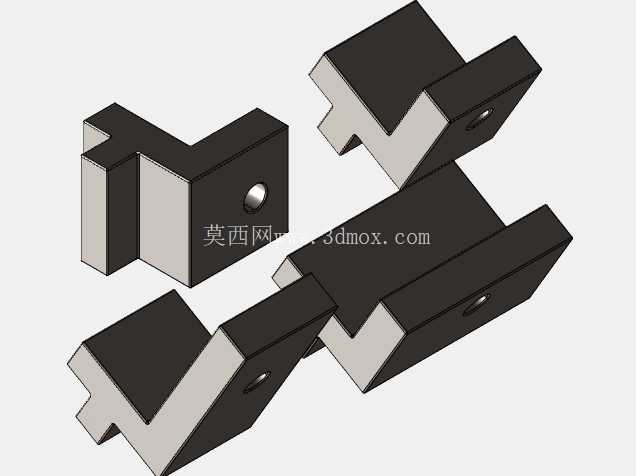

不同规格的角板在水平支撑面的长度、竖直面高度上做了梯度区分，最短的支撑边长度适配小型电子元器件组装工位的薄型工件承托，最长的支撑边可覆盖到150毫米级别的中型板材定位，所有角板的弯折角度严格控制在90度±0.05毫米的公差范围内，作为定位基准使用时不需要额外打表校正角度，能直接作为直角基准面完成工件的靠位固定。在实际生产线的应用里，这类角板常被用在焊接工装的定位挡边、装配线的工件侧支撑、检测工位的角度基准块位置，相比焊接固定的挡块，这种螺栓锁紧的角板可以根据生产换型需求快速调整位置，不需要切割焊道重新打磨安装面，换型时间能缩短60%以上。

设计过程中首先考虑的是安装边界的兼容性，所有角板的安装孔位间距都匹配国标20、30、40系列铝型材的槽距，不管是在铝型材框架上安装，还是在钢板工作台的T型槽上固定，都不需要额外打孔转接，竖直安装面的厚度统一为8毫米，水平支撑面厚度根据承重等级做了区分，小型角板支撑面厚度6毫米，满足10公斤以内工件的长期承托不变形，大型角板支撑面厚度10毫米，可承受50公斤级别的工件靠位冲击力，不会出现弯折塌角的问题。角板的外露棱边全部做了C1倒角处理，没有尖锐毛刺，安装调试过程中不会划伤操作人员的手套或者工件表面，支撑面和安装面的平面度控制在0.02毫米以内，靠位时不会因为平面度差导致工件定位出现倾斜偏差。

在冲压生产线的模具周边辅助定位场景里，这类角板还可以作为送料轨道的侧挡块使用，把多个同规格角板沿送料方向等距安装，就能形成平直的送料导向边，相比整根的导向条，分体式的角板可以根据板材宽度灵活调整导向间距，遇到板材局部变形卡料时，只需要调整对应位置的单块角板即可，不需要拆卸整根导向条。在钳工装配工位上，这类角板可以配合台虎钳使用，作为异形工件的辅助支撑角，当夹持不规则壳体类工件时，把角板固定在虎钳钳口侧面，托住工件的悬空部位，避免钻孔、攻丝过程中工件颤动导致加工精度下降。

结构上没有多余的减重槽或者装饰性结构，全部采用实心金属块铣削加工成型，相比折弯焊接的角码，整体刚性提升40%以上，长期受侧向推力不会出现焊缝开裂或者弯折变形的问题，安装孔的位置做了偏心余量设计，实际安装时可以有±2毫米的位置调整空间，抵消安装基面的孔位加工误差，不需要强行掰动角板对位，避免安装时产生内应力导致后期精度偏移。不同规格的角板可以组合使用，比如把两块角板背对背安装就能形成T型定位块，嵌入工作台T型槽内作为滑动定位挡块，配合锁紧螺母就能快速固定在行程任意位置，适配不同长度工件的定位需求。
