厕所用纸Z型折叠加工设备三维设计

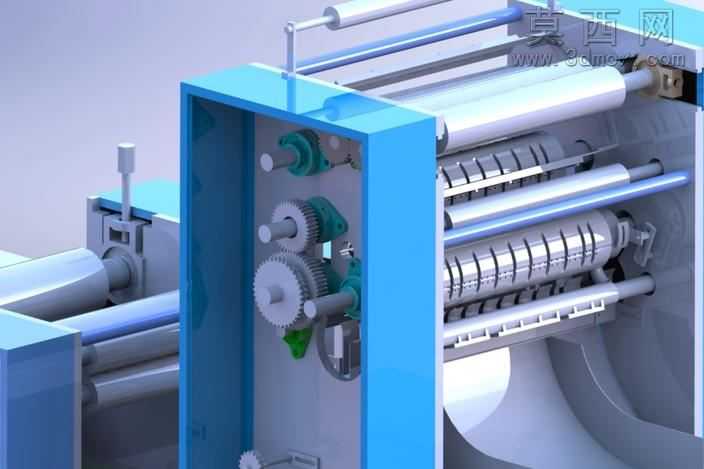

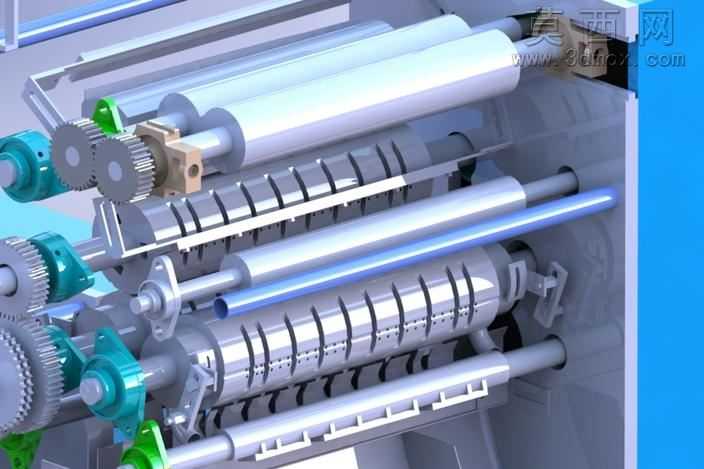

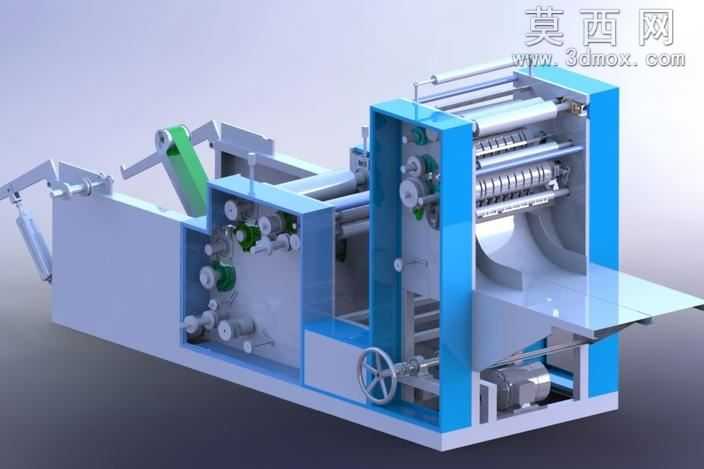

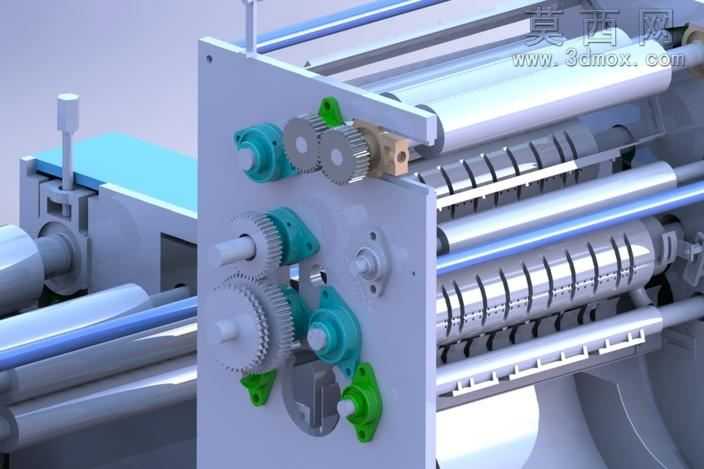

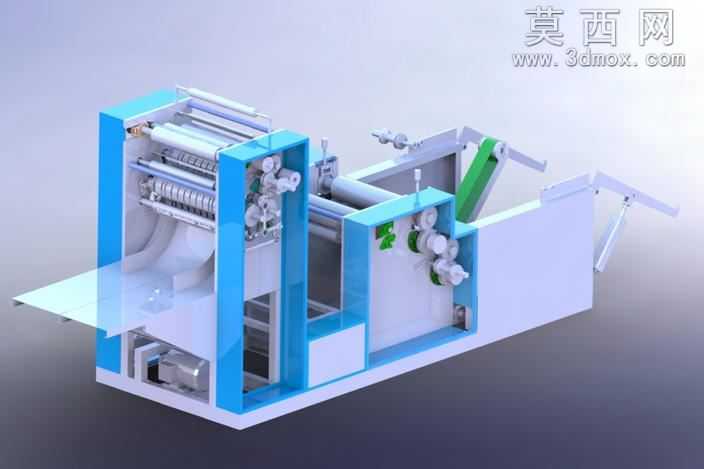

本模型为厕所用纸Z型折叠加工设备，采用SolidWorks2014完成全参数化三维建模，整体建模过程严格遵循纸品折叠设备的实际生产逻辑，对设备的各功能模块进行了1:1比例的结构还原。建模阶段首先搭建设备的整体框架结构，两侧的立式支撑机架采用钣金特征建模，还原了实际生产中机架的板材折弯、拼接结构，机架表面的安装孔位、加强筋结构均按照实际装配需求完成特征绘制，确保各部件的装配约束完全符合机械设计规范。设备核心的走纸、折叠辊组部分，采用多实体建模配合装配约束完成，每一根导纸辊、压花辊、折叠辊都还原了真实的辊面纹理、轴端连接结构，辊组之间的间隙、相对位置经过反复校准，匹配Z型厕纸折叠的走纸路径需求，其中绿色标识的折叠导向部件采用曲面建模完成，精准还原了导向面的弧度与倾斜角度，确保纸张在输送过程中能够按照预设轨迹完成连续Z形折叠，不会出现卡纸、折边错位的问题。设备的动力传动部分，还原了侧方的齿轮传动组、传动链轮的结构，每个齿轮的齿形参数、链轮的节距都按照机械传动标准设定，可直观呈现设备的动力传递路径。出纸端的延伸托板采用薄壁钣金特征建模，还原了托板的倾斜角度与侧边挡边结构，匹配折叠完成后纸品的输出承接需求。渲染阶段采用工业产品渲染流程，为机架部分赋予哑光蓝白喷塑材质，还原工业设备的外壳质感，辊轴部分赋予抛光金属材质，呈现金属加工件的光洁质感，绿色导向部件赋予工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，最终呈现出贴近真实工业设备的视觉效果。整体设计围绕厕纸连续Z折叠的生产工艺展开，从纸张放卷、多辊输送、压痕处理、导向折叠到成品输出的全流程结构都做了完整还原，各部件之间不存在干涉问题，可直接用于设备结构展示、生产工艺讲解以及后续的工程图导出参考，能够帮助相关从业者直观理解Z型折叠厕纸设备的运行原理与结构组成。
