自动化物料包装生产线三维设计

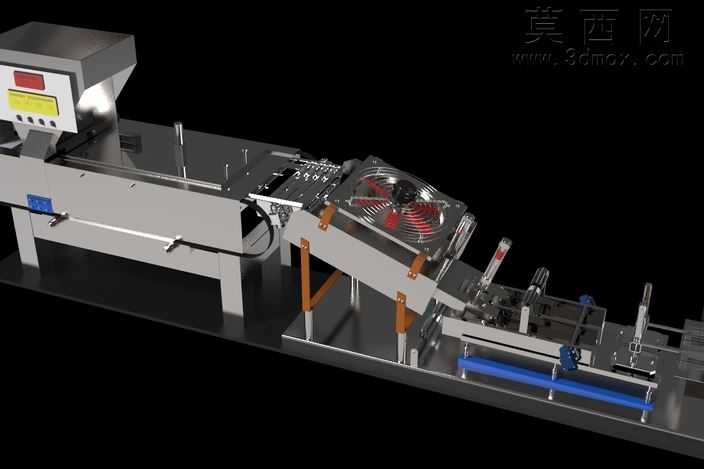

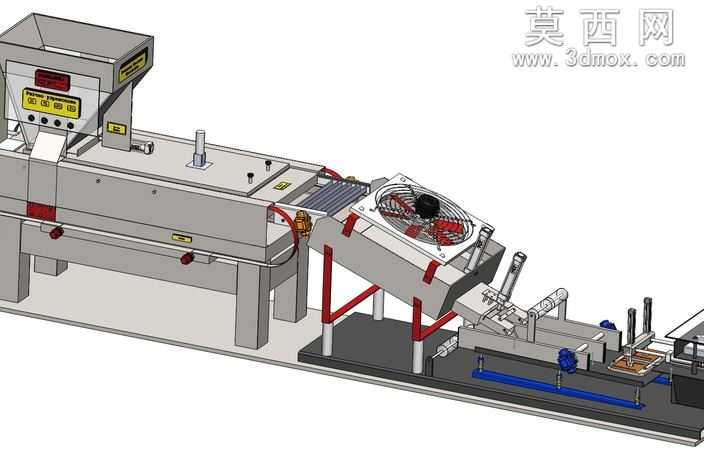

本作品为自动化物料包装生产线的三维设计成果，整体采用模块化设计思路完成全流程结构搭建，通过三维建模软件完成所有零部件的参数化绘制与整机装配，完整还原了设备从进料、计量、封装到风冷输出的全工序结构逻辑。建模过程中严格遵循机械设计公差规范，对每一处连接结构、传动部件都做了精准的尺寸约束，进料端的计量控制模块采用可视化操控面板设计，面板上的数显区域、操作按键都做了精细化建模，还原了实体设备的操控交互结构；中部的封装腔体做了内部管路与外部阀体的细节刻画，红色管路标识清晰区分了介质输送通路，阀体的手轮、接口结构都按照通用五金件标准建模，保证结构的可落地性。风冷输出段的轴流风扇做了扇叶、防护网、支架的分层建模，红色支架与灰色机身形成明确的视觉区分，支撑腿的高度调节结构、底部安装底座都做了细节还原，输送段的辊轴、传动带、定位挡块都按照实际传动逻辑完成装配约束，可直观展示物料在设备内的流转路径。渲染阶段采用金属哑光材质模拟设备机身的钣金质感，对控制面板的显示屏区域赋予玻璃反光材质，管路部分采用半光泽红色材质突出管路走向，风扇防护网采用金属网格材质还原真实防护结构，整体渲染光影柔和，清晰展现设备各模块的装配关系与结构层次。设计过程中充分考虑了设备的生产实用性，各功能模块之间预留了足够的维护操作空间，传动部件的布局避开了物料输送路径，风冷模块的倾斜角度经过反复调整，保证封装完成的物料能够快速降温定型后进入下一工序，整体结构紧凑合理，可直接用于设备方案展示、结构优化参考以及生产前的装配校验。
