纸箱自动封箱包装设备三维结构设计

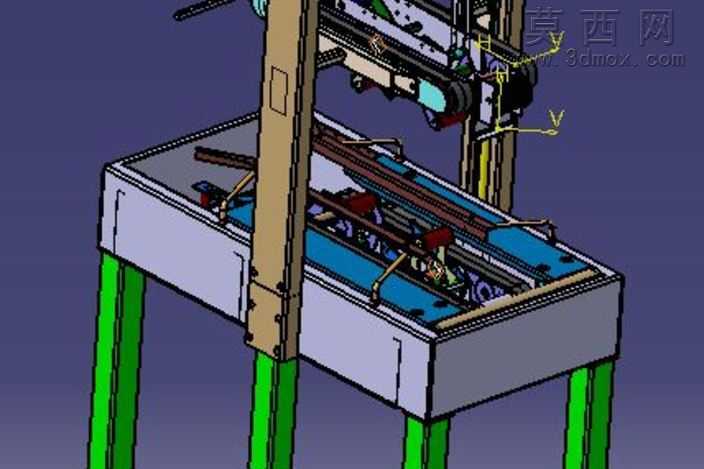

本套封箱设备三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循包装机械的实际装配逻辑，对各功能模块的配合公差、运动行程进行了合理预设，确保模型结构符合实际生产加工的可行性要求。模型整体分为下部纸箱输送承托模块、中部纸箱定位导向模块、上部封箱执行模块以及立式支撑框架四个核心部分，各模块之间的连接结构均按照实际设备的安装方式进行还原，支撑腿采用标准型材结构设计，承托台架采用钣金折弯结构建模，表面赋予了符合工业设备质感的哑光金属材质，输送导轨部分赋予耐磨工程塑料材质，封箱执行组件的传动辊、压合部件分别赋予橡胶、镀铬金属等对应材质，不同材质的色彩区分清晰，能够直观展现各部件的功能属性。在结构设计上，下部承托台内置输送辊道结构，可实现纸箱沿输送方向的平稳进给，两侧设置可调节宽度的导向定位结构，能够适配一定尺寸范围内的纸箱封装需求，导向部件上设置的弹性压合结构可在纸箱输送过程中对纸箱上盖进行初步扶正对位，避免纸箱盖错位影响封箱效果。上部的封箱执行模块通过立式型材框架架设在输送线正上方，模块集成了纸箱上盖折边、胶带粘贴、压合抚平的全套功能结构，传动部件的运动路径经过反复校核，确保折边部件能够准确将纸箱的上下折盖依次压合到位，胶带辊的出带长度、切割位置与纸箱进给速度匹配，压合滚轮能够将粘贴完成的胶带充分压平，避免出现翘边、粘贴不牢的问题。建模过程中对所有运动部件的干涉情况进行了全面检查，调整了各部件的安装位置与运动行程，确保设备在模拟运行过程中不会出现结构碰撞，同时对标准紧固件、型材连接件等通用部件采用标准化模型调用，既提升了建模效率，也保证了模型的工程实用性，整体结构紧凑，功能模块划分清晰，能够直观展现自动封箱设备的工作原理与结构组成，可作为包装机械设计、自动化产线布局的参考模型使用。
