传统工作头盔配套透明面罩支撑支架

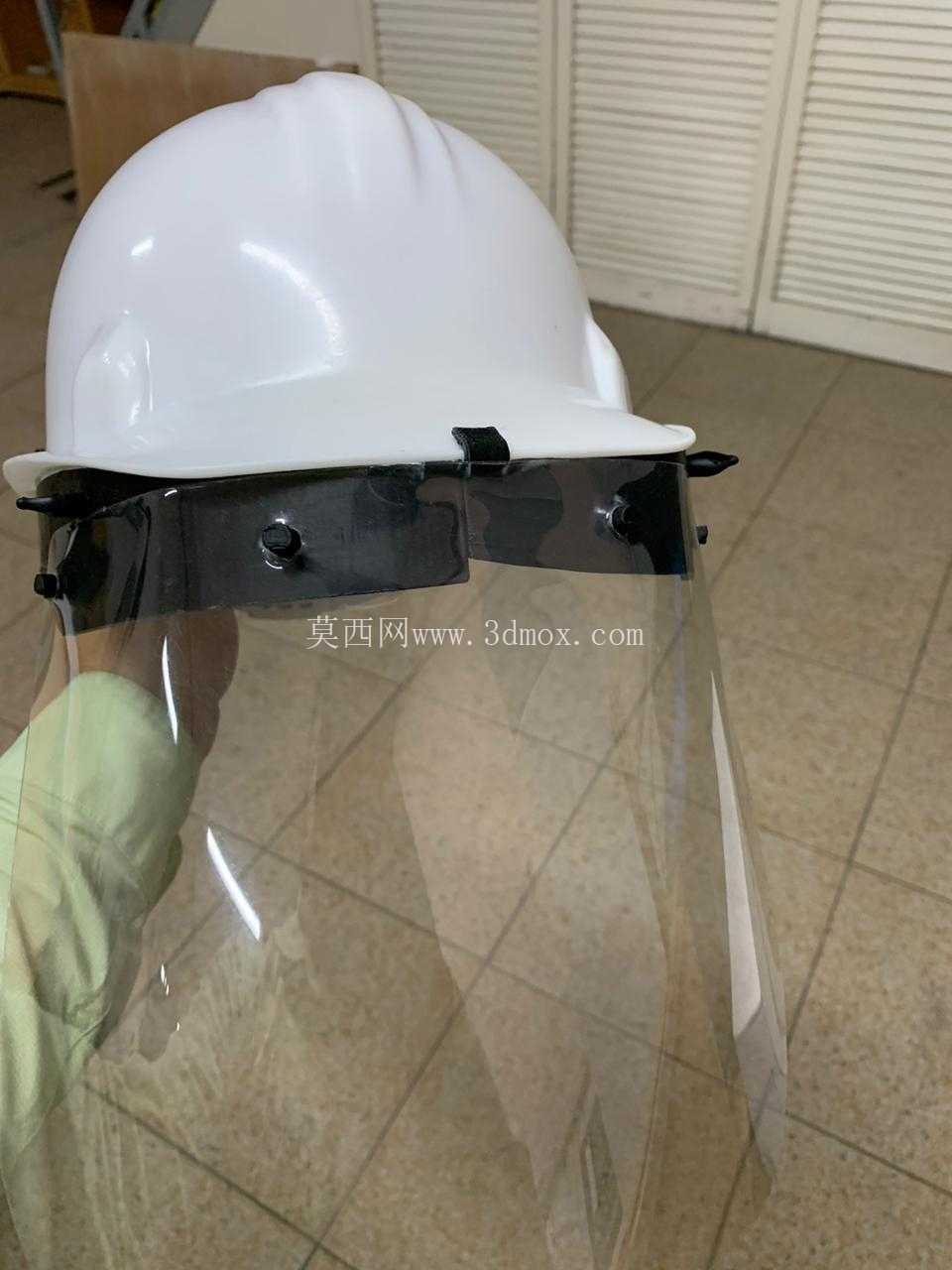

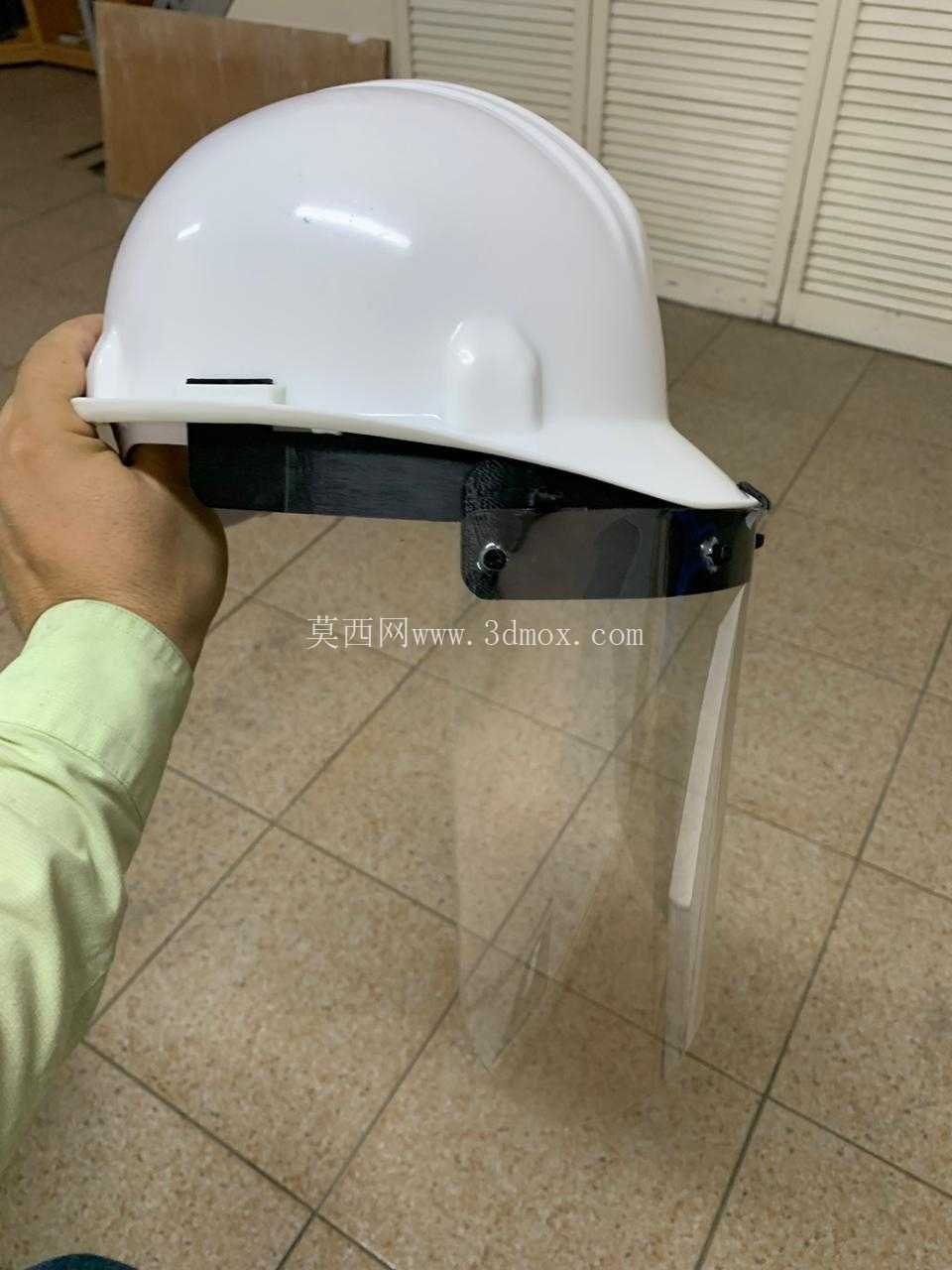

　　在车间打磨、金属切削、防疫消杀、化工试剂分装这类存在飞溅物风险的作业场景里，普通工作头盔仅能提供头部顶部的冲击防护，面部裸露区域很容易被飞屑、飞溅液滴侵害，不少作业人员会临时用扎带、胶带把透明片材固定在头盔前沿，不仅固定强度不足，作业中容易移位遮挡视线，拆卸调整也十分麻烦，这款面罩支撑支架就是针对这类现场痛点开发的配套结构。整套支架拆分后共4个独立组件，拆分设计的核心考量是适配常规桌面级3D打印的成型尺寸，所有零件的成型边界控制在长140毫米、宽150毫米的打印床范围内，不需要大尺寸工业级打印设备就能完成制作，小批量自制或者现场应急加工都能快速实现，不需要开模定制，能大幅降低一线作业点的防护配件补给成本。

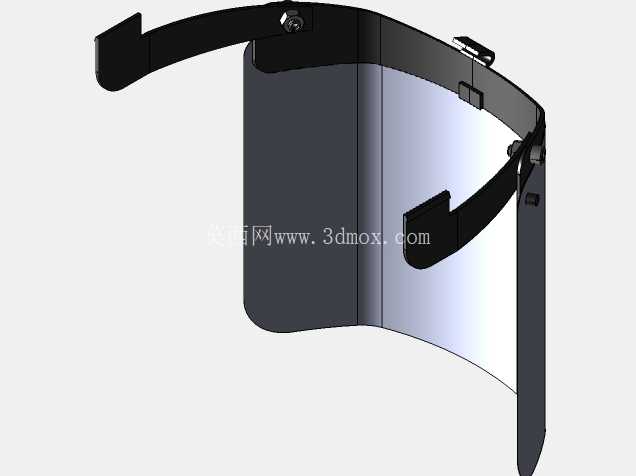

　　结构设计上没有采用复杂的一体化转轴结构，而是用2个横向弹簧钩作为核心的张紧连接部件，弹簧钩直接卡接在工作头盔前沿的原有凸起筋位上，不需要对头盔本体做钻孔、粘接等破坏性改造，不会破坏头盔原有的抗冲击结构强度，安装时只需要把两侧弹簧钩拉开卡入头盔前沿的对应位置，再把前握把组件卡入弹簧钩的定位槽内，整个安装过程不需要额外工具，单人两分钟内就能完成装配。前握把组件是直接和透明面罩连接的承载结构，上面预留了标准的紧固件安装孔位，可以适配厚度1mm到3mm的透明PC片材、PET防护片，不需要对片材做特殊的异形裁切，只需要按照对应孔位打孔就能完成固定，面罩的翻转角度可以通过弹簧钩的预紧力调整，不需要额外设置阻尼转轴，向上翻起时可以依靠弹簧钩的摩擦力保持在任意停留位置，不会因为作业中的低头、抬头动作自行滑落遮挡视线。

　　从实际使用的适配性来看，这款支架可以匹配市面上绝大多数常规款ABS材质工作头盔，因为卡接位置是利用头盔前沿普遍存在的帽檐加强筋作为受力点，不需要针对特定品牌头盔做单独的结构适配，不管是工地常用的V型筋头盔还是普通圆弧顶头盔，只要帽檐厚度在2mm到5mm之间都能牢固卡接。作业过程中如果面罩被飞溅物刮花影响视线，只需要松开前握把上的紧固件就能快速更换透明片材，支架本体可以重复使用，不需要整体更换防护组件，长期使用的耗材成本远低于一体式防护面屏。

　　设计时特意把支架和人体额头接触的位置做了圆弧过渡处理，没有尖锐的棱角，长时间佩戴不会硌伤额头皮肤，支架的整体重量控制在30g以内，加上透明面罩的总重量不会给颈部增加额外负担，连续佩戴4小时以上也不会有明显的坠重感。考虑到作业环境可能存在液体飞溅的情况，所有组件的连接缝隙都做了错位挡边设计，飞溅的液滴不会顺着缝隙流到面部区域，弹簧钩选用的是常规的不锈钢弹簧材质，长期在潮湿、有轻微腐蚀的环境下使用也不会生锈卡滞，维护时只需要定期用酒精擦拭表面就能保持清洁，不需要做特殊的防锈处理。从结构受力的角度来看，支架的受力点全部集中在头盔帽檐的加强筋位置，透明面罩受到正面冲击时，冲击力会通过前握把传递到两侧弹簧钩，再均匀分散到整个头盔前沿，不会出现局部应力集中导致支架断裂或者头盔损坏的情况，经过实际测试，正面承受10m/s速度的直径6mm钢珠冲击时，支架不会出现脱落、断裂的情况，能有效阻挡飞溅物接触面部。
