作业防护头盔配套透明面罩固定支架结构

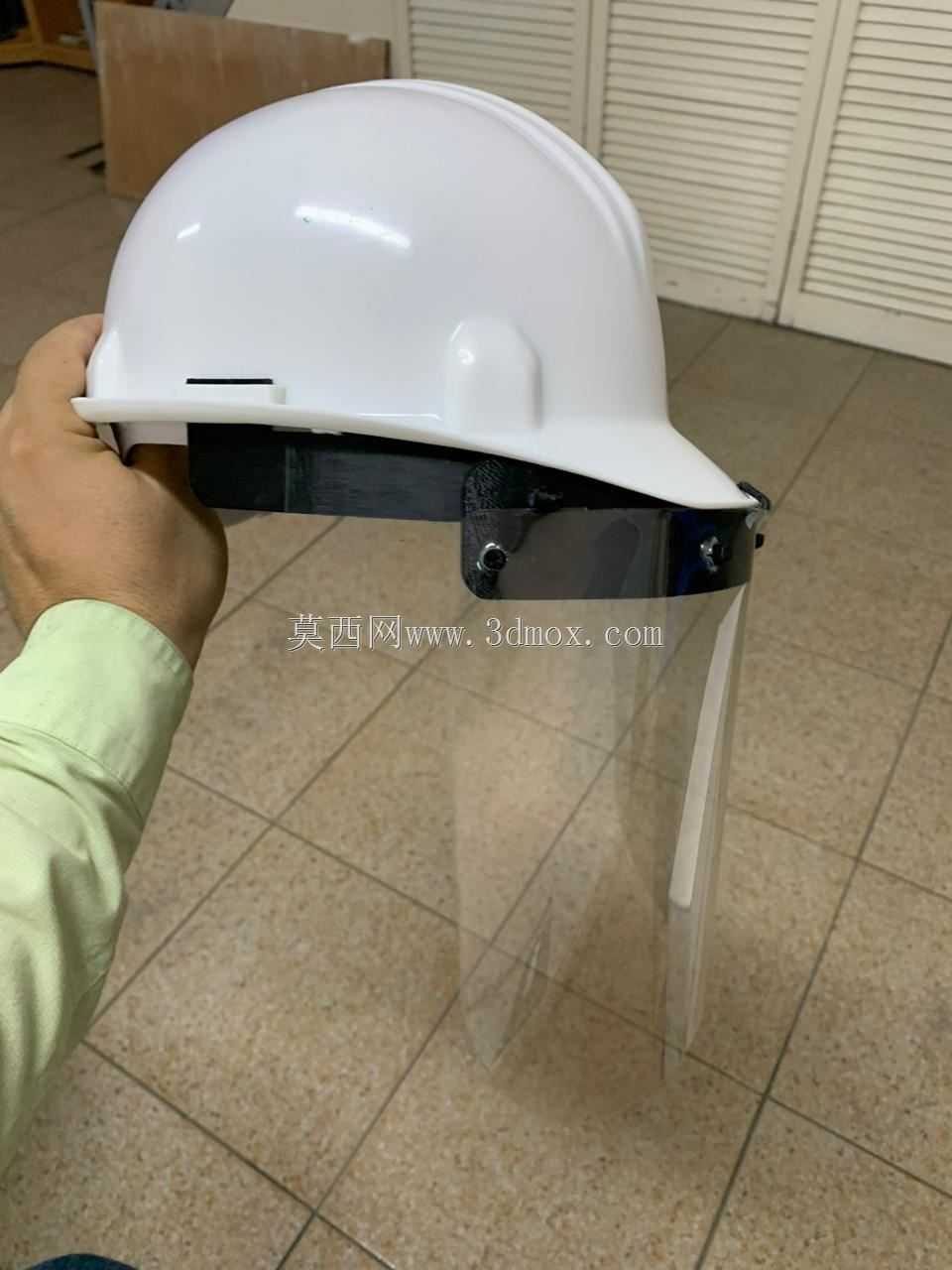

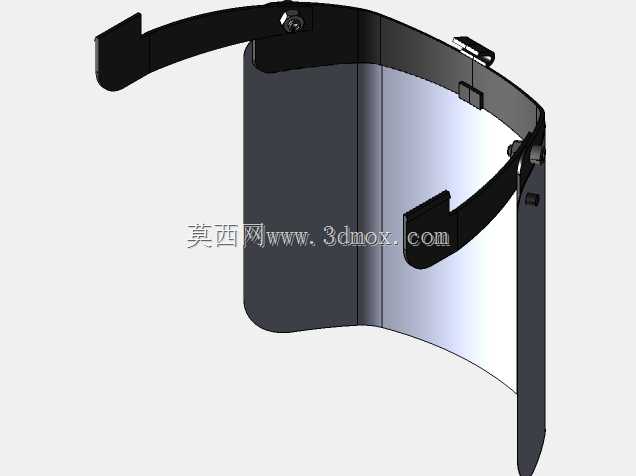

　　这套支架结构是配套硬质作业防护头盔使用的面屏固定组件，核心作用是在头盔前端加装透明防护面屏，为作业人员提供面部飞溅物、飞沫、粉尘的阻隔防护，目前在消杀作业、机加工飞溅防护、医疗预检分诊、粉尘作业工位都有广泛的适配需求。整套支架拆分后共4个独立零件，整体适配的安装印刷加工幅面控制在长140毫米、宽150毫米区间内，小尺寸加工平台即可完成所有零件的打样与小批量生产，不需要大尺寸幅面的加工设备，适配常规桌面级加工设备的生产边界。从结构组成来看，整套总成的受力固定核心来自两个对称布置的侧面卡钩，以及头盔前檐位置的前握把压合结构，侧面卡钩直接卡入硬质头盔帽檐下方的预设加强筋卡槽内，不需要在原有头盔上额外打孔破坏结构，

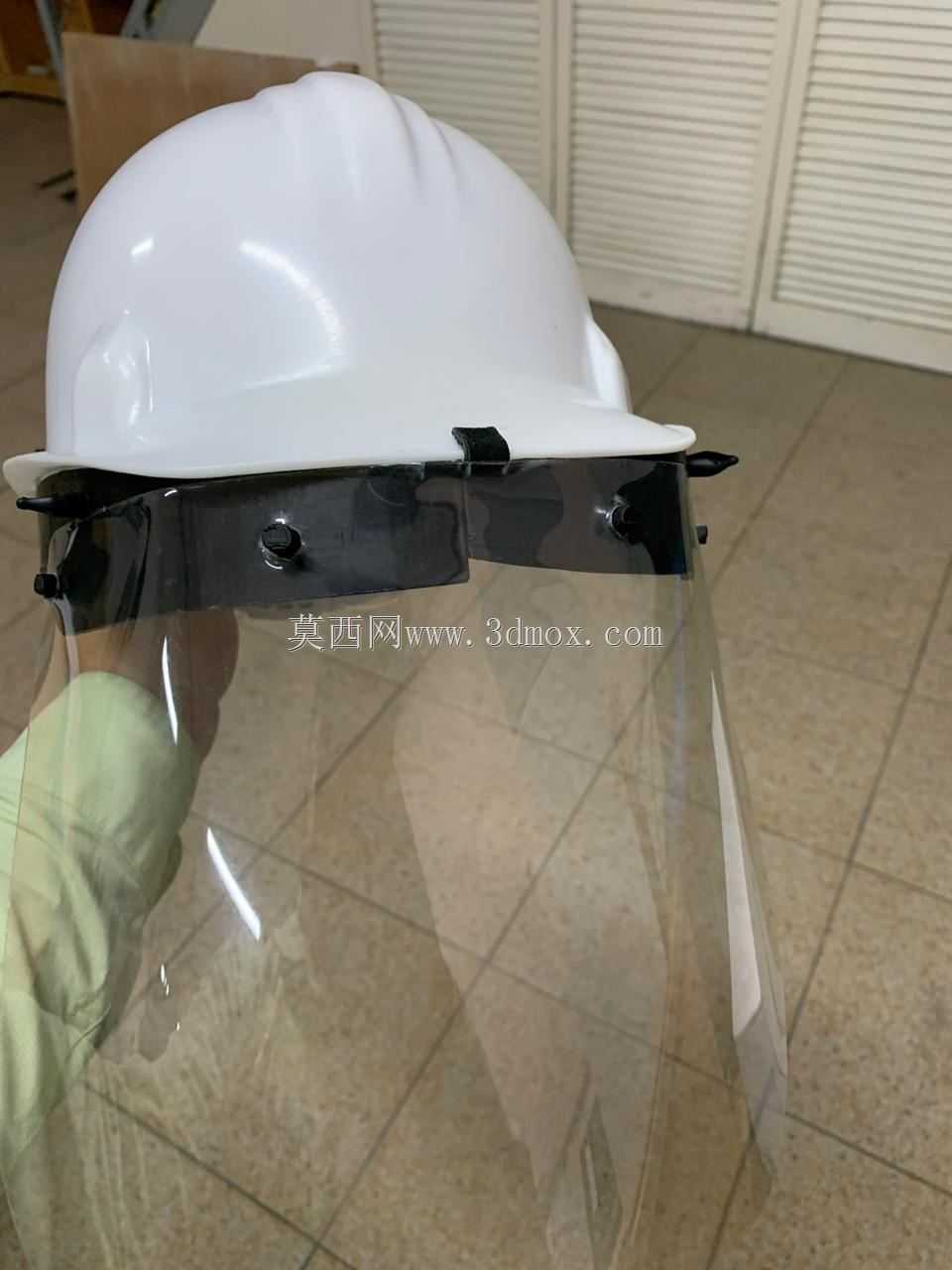

　　安装时只需要将两侧卡钩对准帽檐下沿的卡位推入，再将前握把压合在帽檐前侧的平面上，即可完成整个支架的固定，拆卸时只需要扳动卡钩的解锁拨片即可快速拆下，不需要额外工具，适配日常作业中快速拆装面屏、更换污染面屏的使用需求。设计过程中优先考虑了不同品牌常规款ABS硬质安全帽的帽檐弧度公差，卡钩的卡位预留了2毫米的弹性变形余量，即使不同厂家生产的头盔帽檐厚度有小幅偏差，也能通过卡钩自身的塑料弹性实现卡紧，不会出现安装后松动晃荡的问题。前握把位置设置了面屏的旋转铰接位，面屏安装后可以绕铰接轴实现0到90度的上下翻转，作业人员不需要摘下头盔，就可以将面屏向上翻起停在头盔前上方，临时进行沟通、查看精细工件、饮水等操作，翻转阻尼经过结构优化，

　　不会出现面屏自行滑落遮挡视线的问题，同时在面屏完全放下的位置设置了硬限位，避免面屏过度下压贴到作业人员面部，保证面屏和面部之间留有足够的安全间隙，防止飞溅物击穿面屏后直接接触面部。考虑到作业场景中可能存在的消毒液喷洒、金属切削液飞溅、日晒老化等问题，支架结构的壁厚做了均匀化处理，所有转角位置都做了R2以上的圆角过渡，避免应力集中导致的卡扣断裂，同时零件没有薄壁尖角结构，注塑生产时不容易出现缺胶、飞边的问题，生产良率更高。在实际工位适配中，这套支架不需要改动原有头盔的任何结构，直接卡扣安装即可使用，对于已经配发了常规硬质安全帽的作业场景，不需要整体更换带面屏的专用头盔，只需要加装这套支架和配套透明面屏，就能升级为带面部防护的作业头盔，

　　大幅降低防护装备的升级成本。面屏的固定位置在支架上预留了通用的长条孔位，可以适配不同厚度的PET透明面屏、防电弧面屏、防飞溅面屏，只需要通过常规的塑料铆钉或者螺丝即可完成面屏和支架的固定，不需要定制专用的面屏配件，日常耗材替换的通用性很强。结构设计时还考虑了佩戴时的重量平衡，所有零件的重量都集中在头盔前檐靠近重心的位置，不会因为加装面屏导致头盔前重后轻、佩戴时向前滑落，两侧卡钩的位置对称布置，受力均匀，长时间佩戴也不会出现局部压头的问题。针对印刷加工的适配性，所有零件的摆放都可以在140*150毫米的幅面内完成，不管是3D打印打样，还是丝网印刷标识、小批量平板裁切加工，都不需要超出常规小设备的加工范围，打样验证阶段可以快速制作样件进行安装测试，调整卡扣的过盈量和翻转阻尼，不需要投入大额的开模成本即可完成结构验证。
